Renault Megane 2. Руководство - часть 169

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Багажный ящик

71A

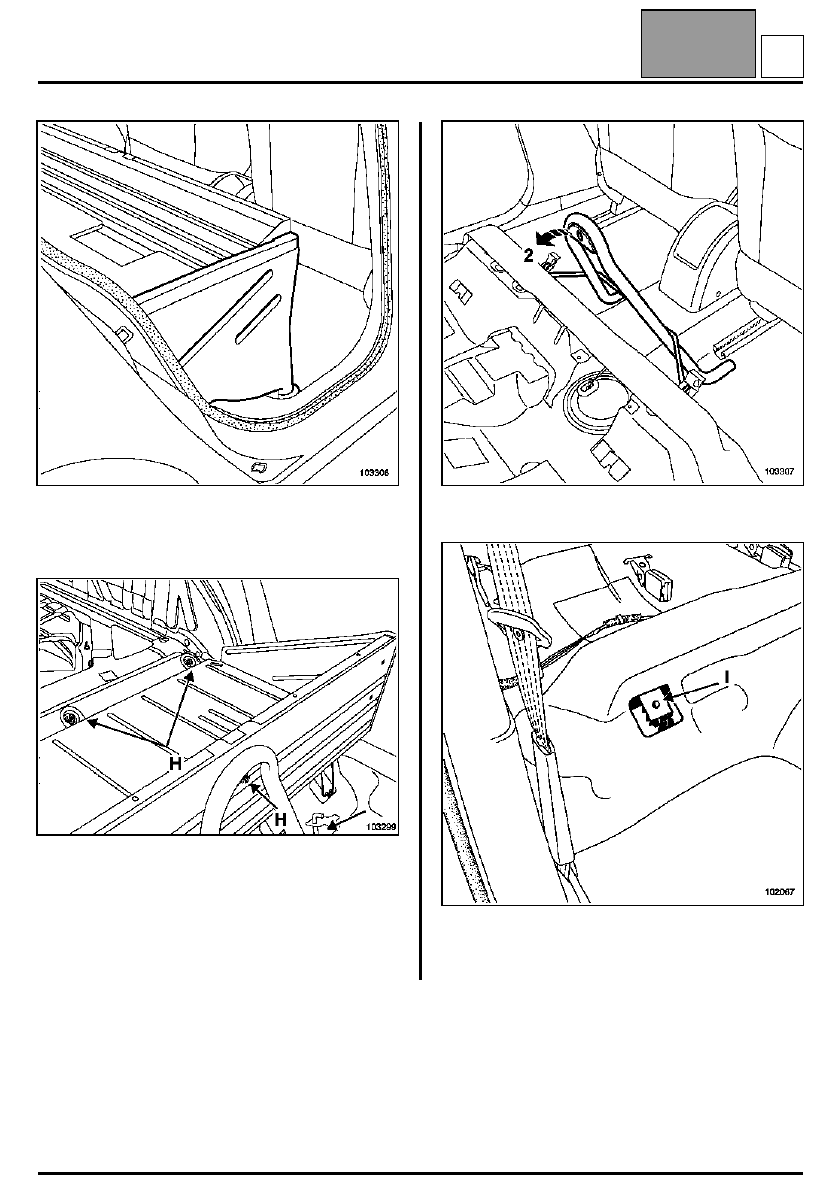

Снимите две боковых облицовки.

Снимите шумоизолирующую обивку.

Отверните болты (H).

Открепите панель пола от защелок держателей
каркаса заднего сиденья.

Снимите панель пола. Эта операция выполняется
вдвоем с помощником.

Освободите лапку грузового упора (2).

Вставьте отвертку в отверстие (I).

Издание 3-е

Q

71A-38

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Багажный ящик

71A

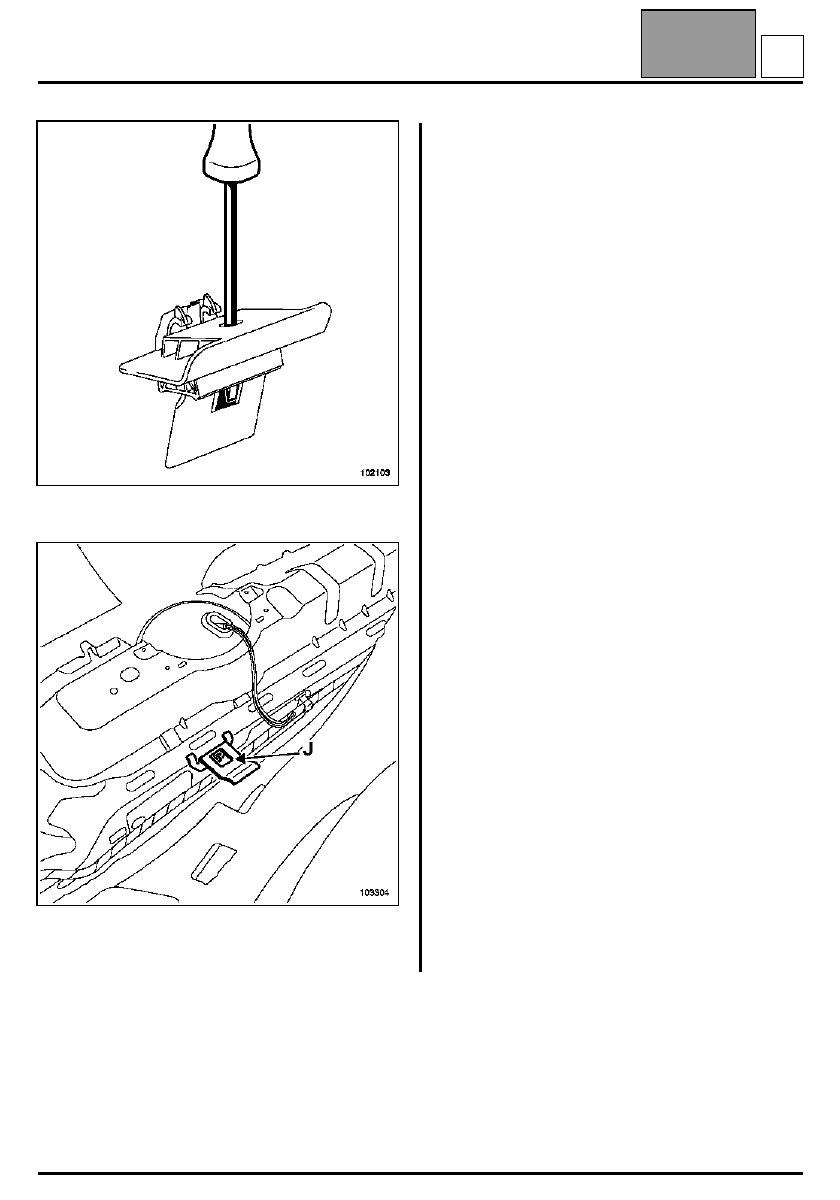

Отожмите держатель с помощью отвертки.

Слегка отверните коврик.

Снимите лапки грузового упора (J).

УСТАНОВКА

Затяните детали крепления указанным моментом.

Установка производится в порядке, обратном
снятию.

Издание 3-е

Q

71A-39

ОБИВКИ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Обивка передней двери

72A

72A-1

172A

ОБИВКИ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Обивка передней двери

ПРИМЕЧАНИЕ:
В случае замены двери или при выполнении
кузовных работ, см. главу 47A.

СНЯТИЕ

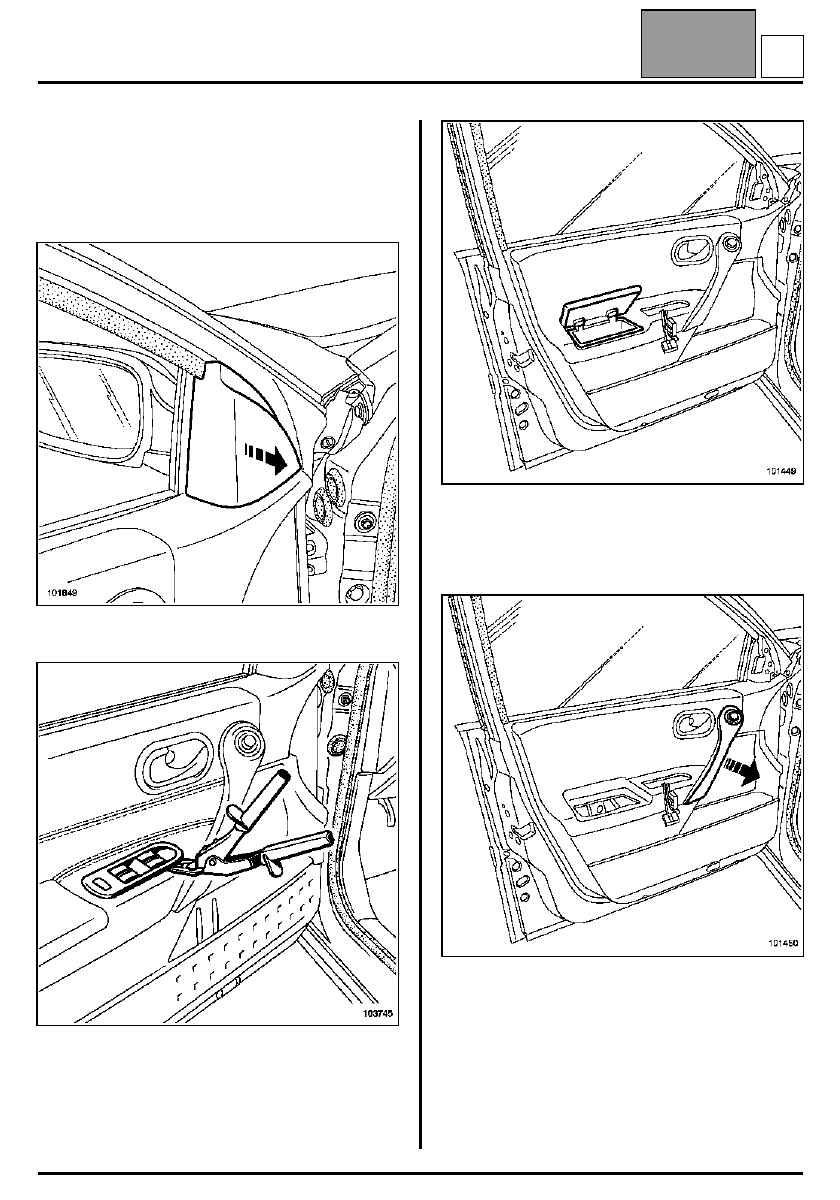

Отсоедините внутреннюю крышку.

Защитите обивку (например, ножом для мастики) и
при помощи щипцов для снятия держателей обивок
и облицовок отсоедините панель переключателей
стеклоподъемников.

Разъедините разъемы.

Снимите вещевой ящик двери.

ВНИМАНИЕ:
Не тяните за крышку вещевого ящика.

Снимите накладку ручки подлокотника.

Разъедините разъем переключателя наружного
зеркала заднего вида.

Издание 2-е

A

ОБИВКИ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Обивка передней двери

72A

72A-2

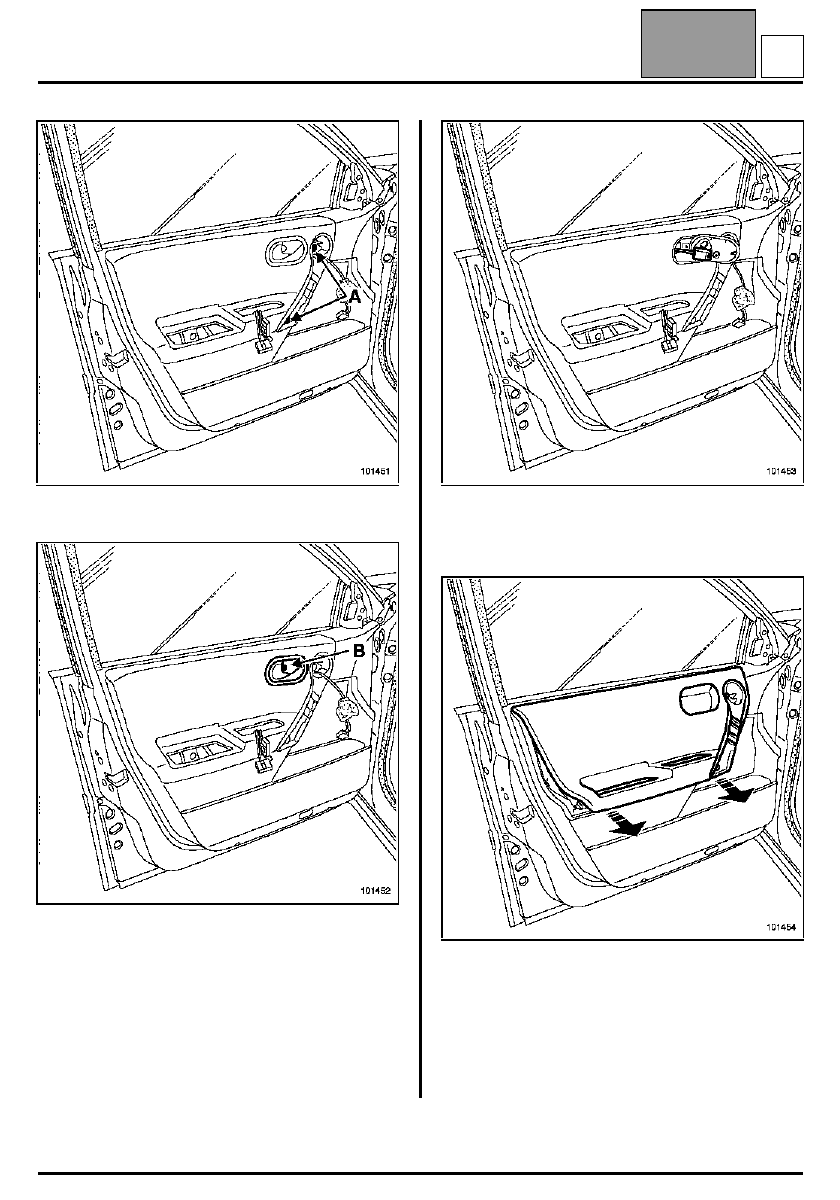

Отверните болты (A).

Снимите накладку и отверните болт (B) внутренней
ручки двери.

При помощи отвертки с плоским лезвием
отсоедините от фиксаторов крышку крепления
троса привода внутренней ручки двери.

При помощи щипцов для снятия держателей
обивок и облицовок отсоедините люк обивки двери
(примите меры, чтобы не повредить обивку).

Откройте люк.

Закрепите люк липкой лентой в открытом
положении.

Издание 2-е

A
