Renault Megane 2. Руководство - часть 170

ОБИВКИ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Обивка передней двери

72A

72A-3

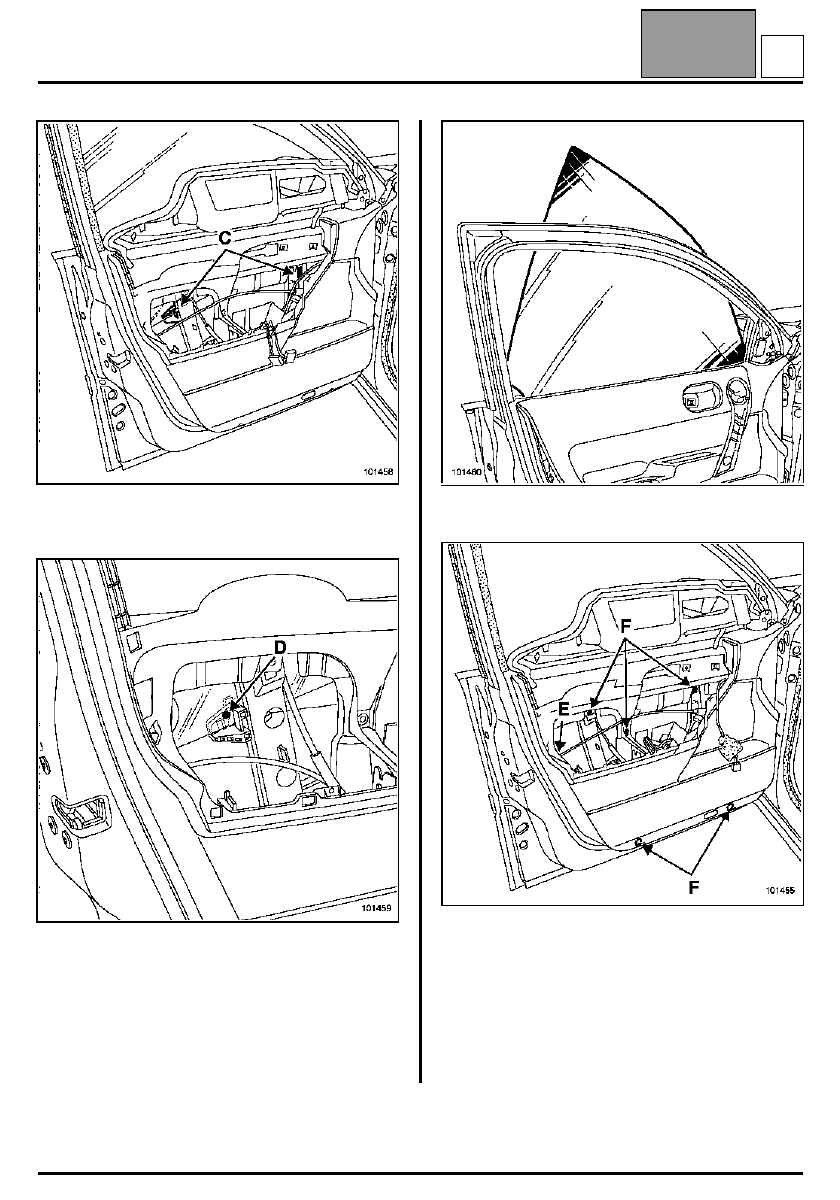

Установите стекло в такое положение, чтобы
получить доступ к двум держателям (C).

Отсоедините выступ (D), потянув стекло вверх.

Для облегчения доступа к правому держателю
снимите решетку громкоговорителя.

Снимите стекло.

Разъедините разъем электрозамка (E) и оба
разъема модуля ручки двери (если автомобиль
оснащен системой "свободные руки").

Отверните болты (F).

ПРИМЕЧАНИЕ:
Электродвигатель стеклоподъемника так же, как и
жгут проводов крепится на обивке двери.

Издание 2-е

A

ОБИВКИ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Обивка передней двери

72A

72A-4

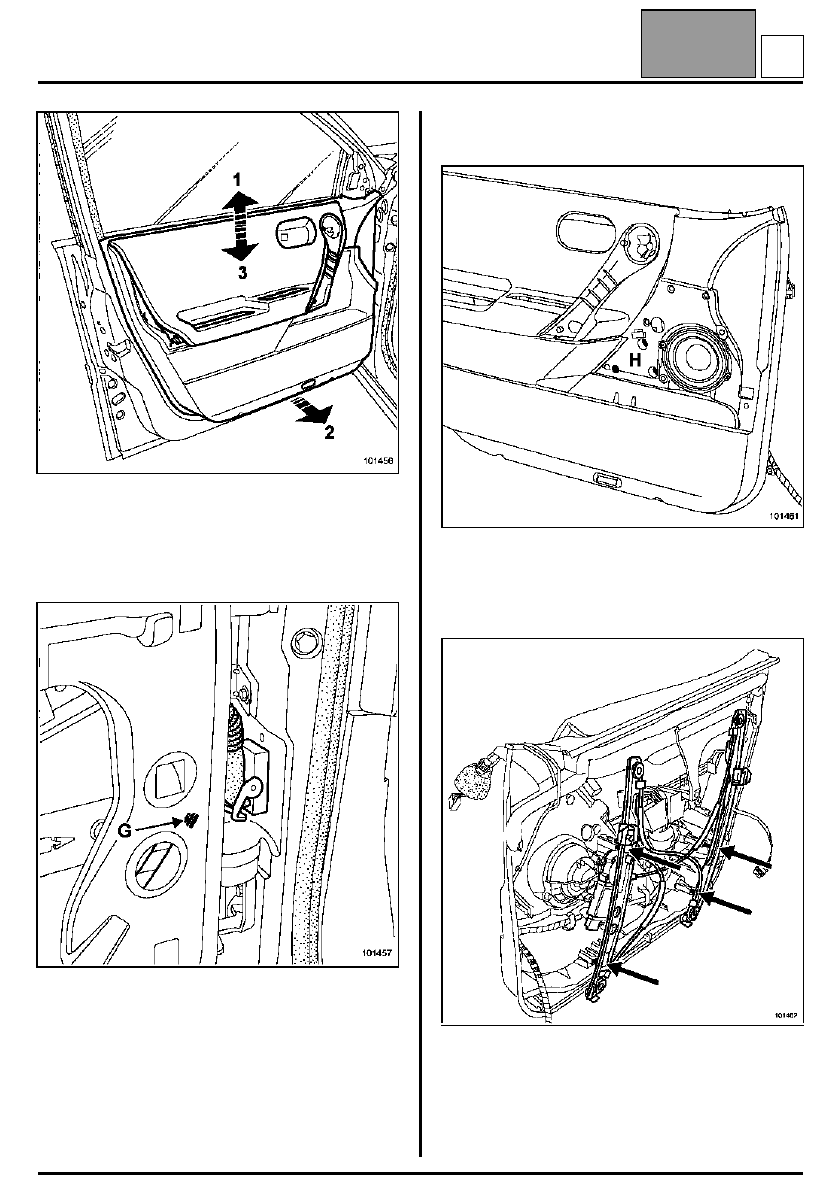

1 Снимите обивку движением верх.
2 Отодвиньте ее в сторону и в нижней части

извлеките из короба двери ползуны
стеклоподъемника.

3 Снимите обивку, перемещая ее вниз.

Разъедините разъем передней стойки.

Отсоедините держатель (G) и снимите обивку
вместе с электродвигателем стеклоподъемника и
жгутом проводов.

СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ
СТЕКЛОПОДЪЕМНИКА

Снимите:
– три болта крепления электродвигателя (H),
– болты крепления громкоговорителя и снимите

громкоговоритель.

Отсоедините колодку проводов от
электродвигателя стеклоподъемника.

Отсоедините обивку двери и четыре держателя
ползунов стеклоподъемника.

Снимите электродвигатель стеклоподъемника.

Издание 2-е

A

ОБИВКИ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Обивка передней двери

72A

72A-5

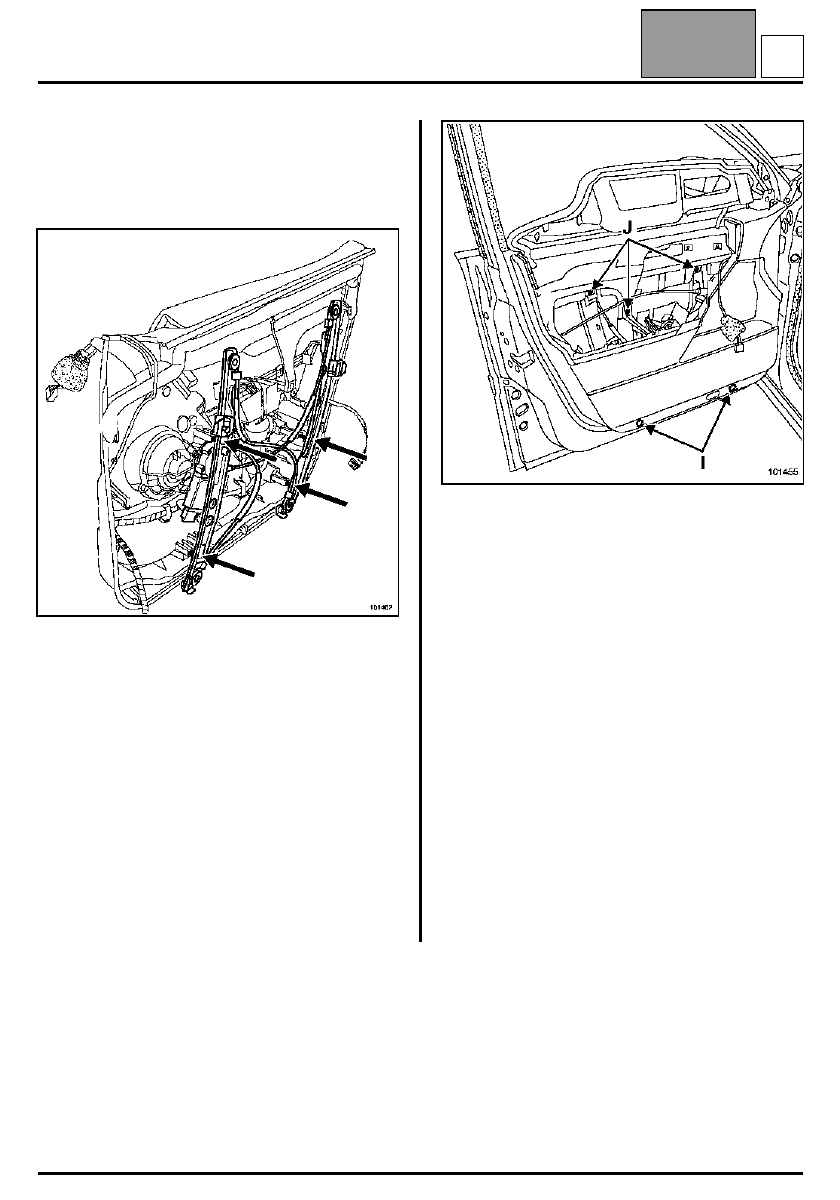

УСТАНОВКА

ПРИМЕЧАНИЕ:
Обивка двери в запчасти поставляется отдельно.
Запомните, поэтому, прокладку жгута проводов.

Закрепите ползуны стеклоподъемника на обивке
двери.

Закрепите на обивке двери электродвигатель
стеклоподъемника.

Установите обивку в сборе с электродвигателем
стеклоподъемника и жгутом проводов на дверь.

Присоедините колодку проводов к передней
стойке.

1 Вставьте ползуны стеклоподъемника в верхнюю

часть короба двери.

2 Приложите обивку в нижней части к двери,

вставив ползуны стеклоподъемника.

3 Сдвиньте обивку вниз.

Вверните два нижних болта (I) и верхние болты (J).

Установка производится в порядке, обратном
снятию.

Издание 2-е

A

ОБИВКИ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Люк передней двери

72A

72A-6

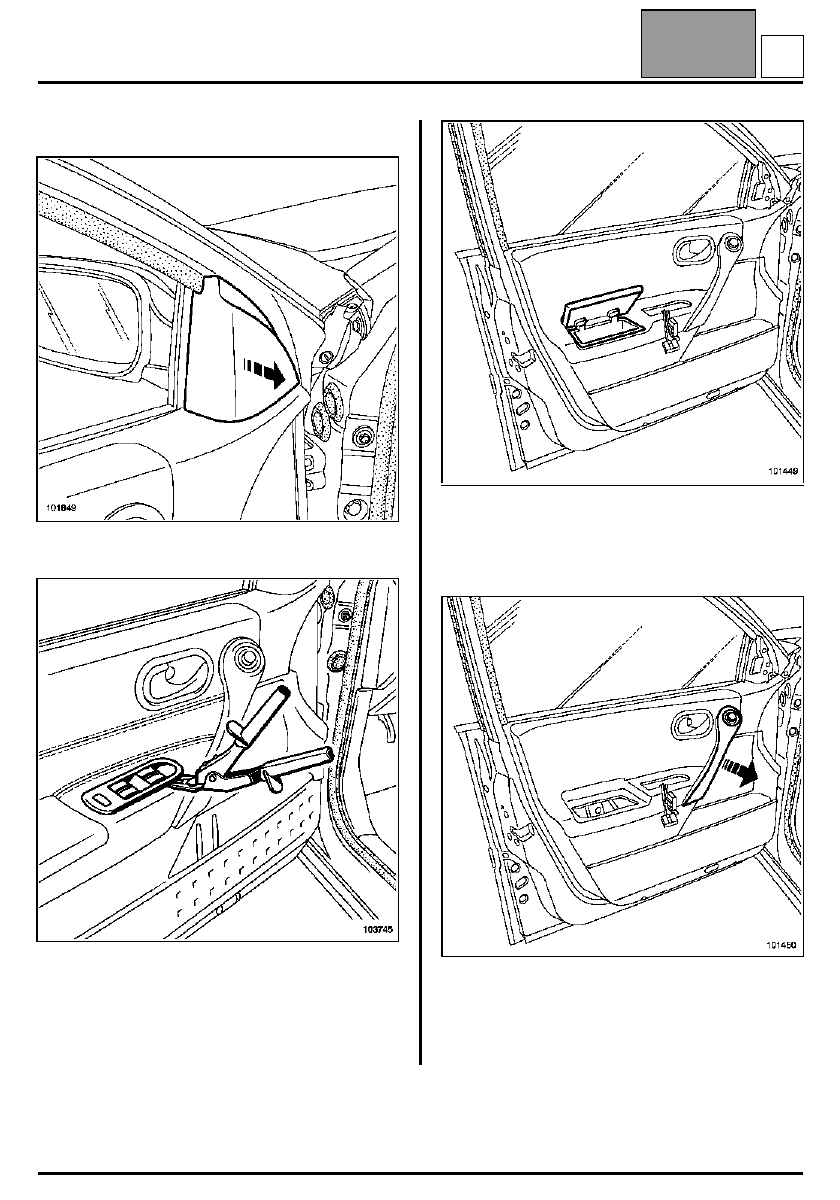

Люк передней двери

СНЯТИЕ

Отсоедините внутреннюю крышку.

Защитите обивку (например, ножом для мастики) и
при помощи щипцов для снятия держателей обивок
и облицовок отсоедините панель переключателей
стеклоподъемников.

Разъедините разъемы.

Снимите вещевой ящик двери.

ВНИМАНИЕ:
Не тяните за крышку вещевого ящика.

Снимите накладку ручки подлокотника.

Разъедините разъем переключателя наружного
зеркала заднего вида.

Издание 2-е

B
