Renault Megane 2. Руководство - часть 168

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Коврик на 3-х дверной модификации

71A

71A-34

Коврик на 3-х дверной модификации

СНЯТИЕ

Снимите:
– передние сиденья (см. главу 75A-A)

(соблюдайте правила техники безопасности).

– центральную консоль (см. главу 57A-A),
– рукоятку привода стояночного тормоза (см.

главу 37A),

– подушку заднего сиденья (см. главу 76A-C).

Отсоедините облицовку передней панели
порога (1).

Снимите боковой щиток приборной панели.

Отсоедините:
– фиксатор (A),
– облицовку (2).

Снимите болт (A).

МОМЕНТ ЗАТЯЖКИ, Н.м

Болт крепления рельса ремня
безопасности

21

ВАЖНОЕ ЗАМЕЧАНИЕ:
На автомобилях, оснащенных задними
боковыми подушками безопасности, перед тем,
как приступать к снятию облицовки, обязательно
заблокируйте с помощью диагностического
прибора ЭБУ подушек безопасности
(см. главу 88C).

Издание 3-е

P

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Коврик на 3-х дверной модификации

71A

71A-35

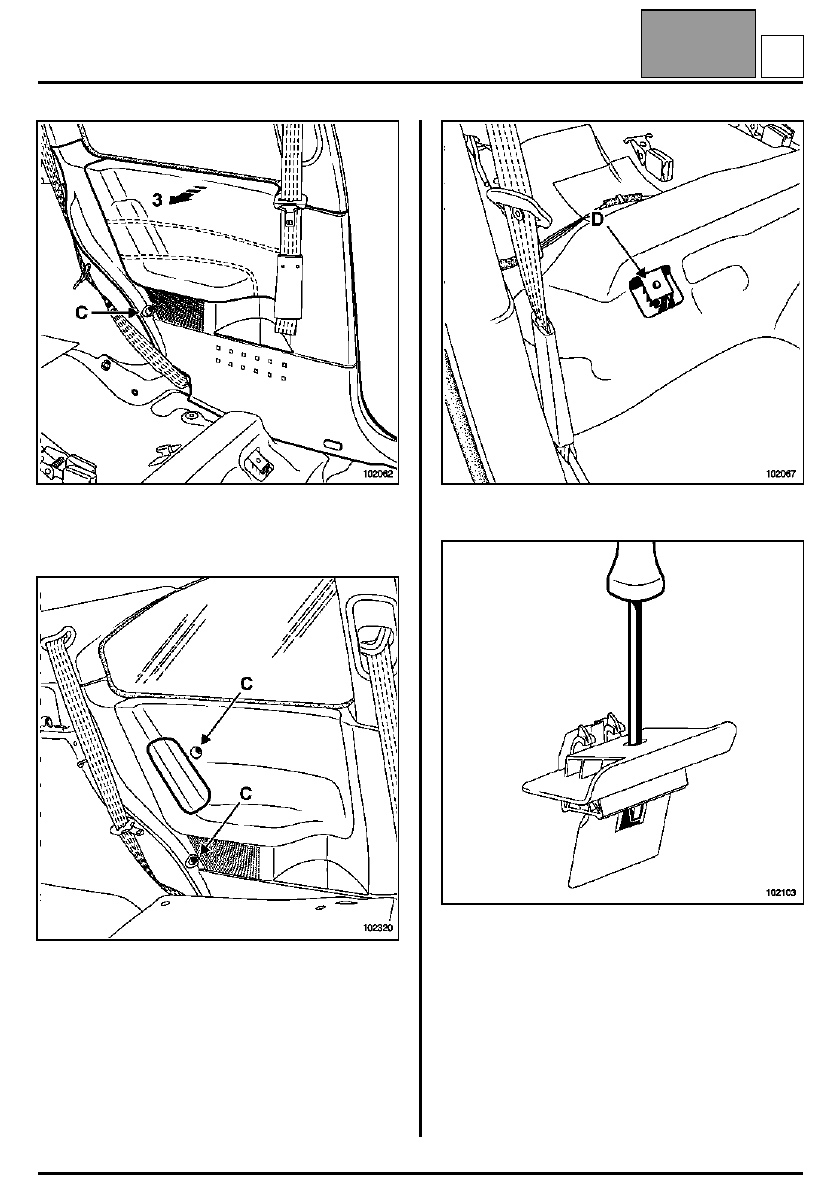

Снимите болт (C).

Снимите облицовку (3).

Для автомобилей, оснащенных задними боковыми
подушками безопасности:

Выверните два болта (C).

Вставьте отвертку в отверстие (D).

Отожмите держатель с помощью отвертки.

Снимите коврик.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Затяните болты крепления рельсов ремня
безопасности моментом 21 Н.м.

Издание 3-е

P

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Багажный ящик

71A

Багажный ящик

СНЯТИЕ

Снимите полку.

Освободите две защелки (A).
Снимите среднюю полку.

Снимите:
– фиксаторы (B) при помощи щипцов для снятия

держателей обивок и облицовок,

– перегородку.

Выверните болты (C).

МОМЕНТ ЗАТЯЖКИ, Н.м

болт (C)

  8

болт (F)

  2

болт (H)

21

болт (J)

21

Издание 3-е

Q

71A-36

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Багажный ящик

71A

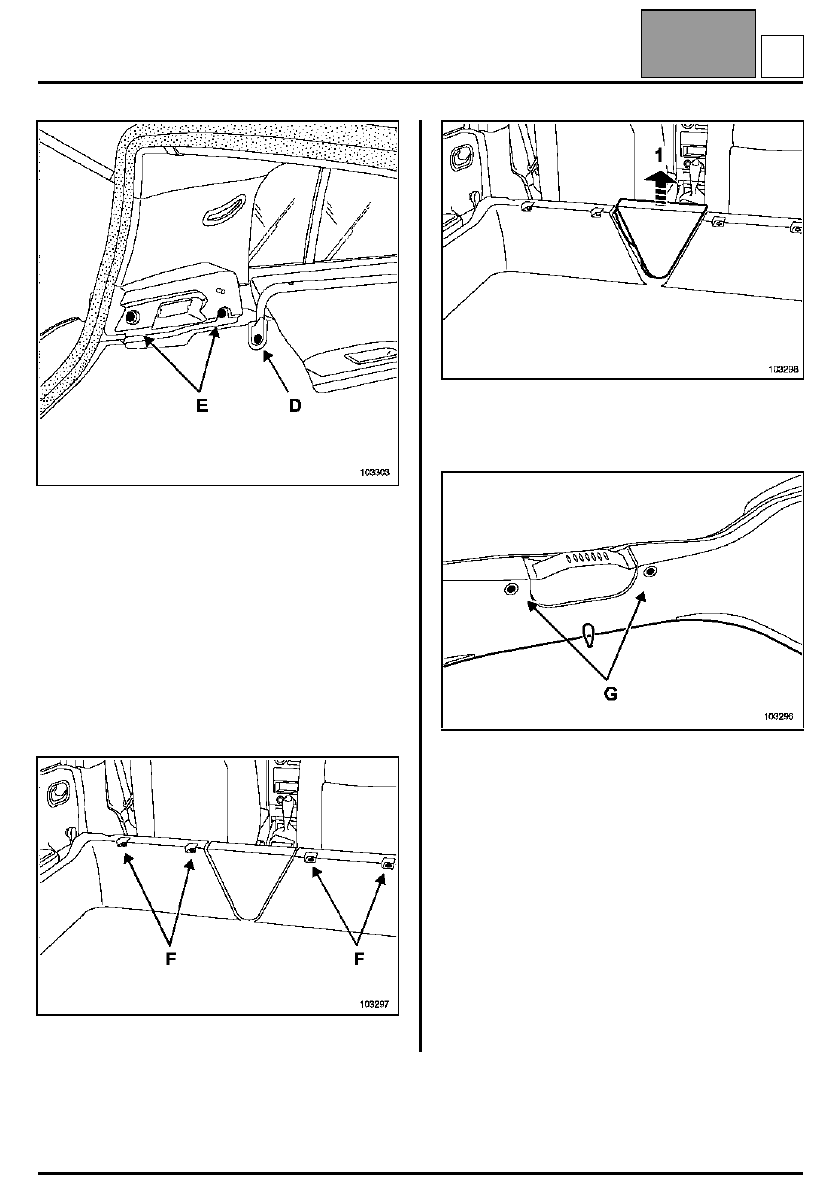

Ослабьте затяжку болта (D) не выворачивая его
полностью.

Извлеките боковые дуги.

Выверните болты (E).

Частично отсоедините полку.

Отсоедините лампу освещения багажного
отделения.

Снимите полку.

Отверните болты (F).

Слегка приподнимите ящик.

Извлеките треугольную вставку (1).

Снимите:
– болты (G),
– люк запасного колеса.

Извлеките ящик через дверь багажного отделения,
слегка подогнув его.

Издание 3-е

Q

71A-37
