Renault Megane 2. Руководство - часть 172

ОБИВКИ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Обивка задней двери

72A

72A-11

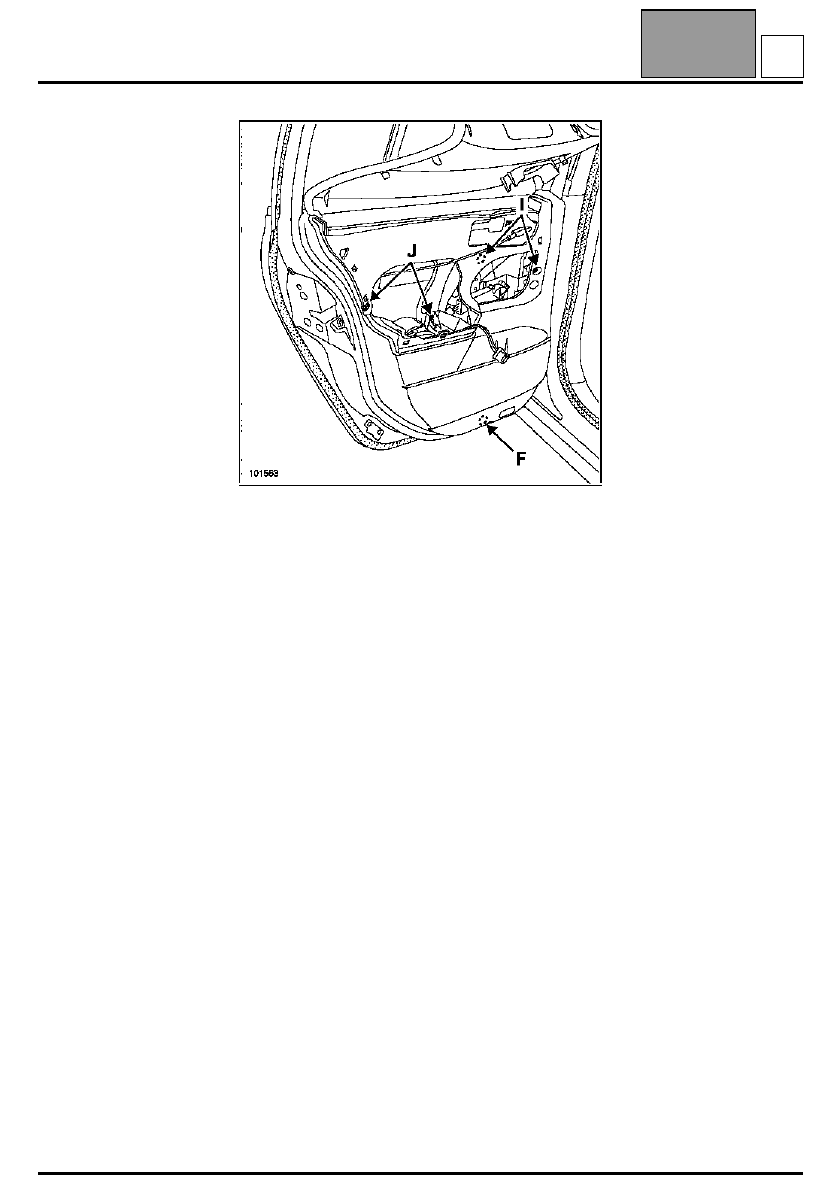

Установите:
– нижний болт (F) и верхние болты (I),
– болты (J).

Установка производится в порядке, обратном
снятию.

Издание 2-е

C

ОБИВКИ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Люк задней двери

72A

72A-12

Люк задней двери

ПРИМЕЧАНИЕ:
В случае замены двери или при выполнении
кузовных работ, см. главу 47A.

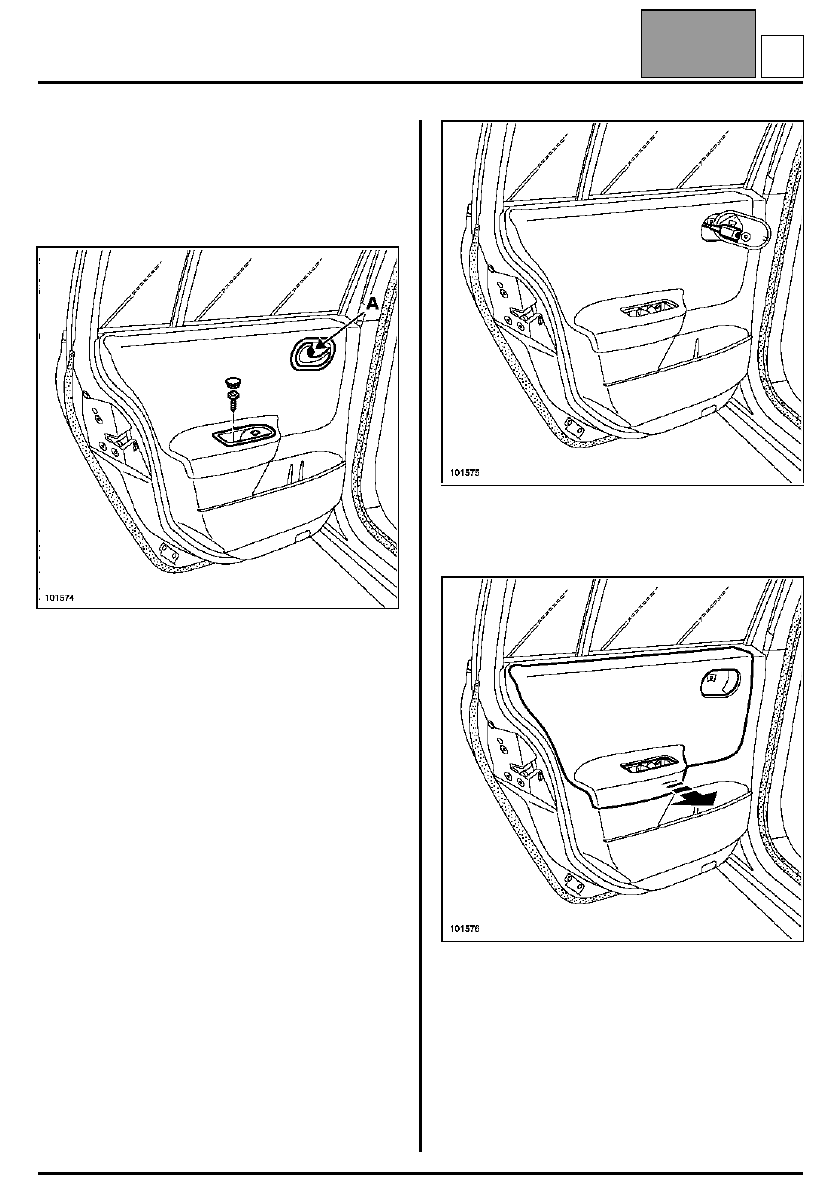

СНЯТИЕ

Снимите накладку и отверните болт крепления
панели переключателя стеклоподъемника.

Снимите панель переключателя
стеклоподъемника.

Снимите накладку и отверните болт (A) крепления
внутренней ручки двери.

При помощи отвертки с плоским лезвием
отсоедините от фиксаторов крышку крепления
троса привода внутренней ручки двери.

При помощи щипцов для снятия держателей
обивок и облицовок, отожмите люк обивки двери
(приняв меры, чтобы не повредить обивку).

Откройте люк.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Издание 2-е

D

Обивка капота

73A

73A-1

173A

ОБИВКИ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

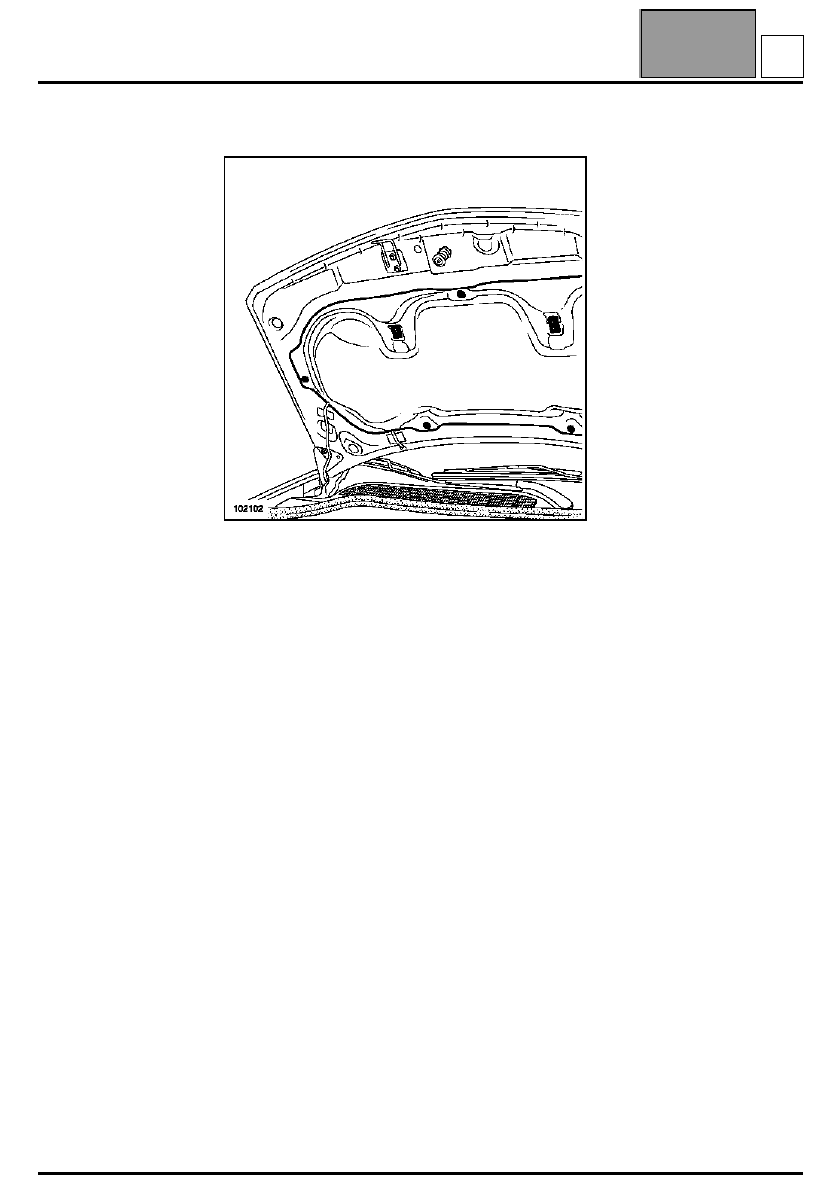

Обивка капота

СНЯТИЕ

При помощи щипцов для снятия держателей
обивок и облицовок снимите держатели (5 штук).

Отсоедините обивку капота по направлению вниз.

УСТАНОВКА

При необходимости замените держатели.

Установка производится в порядке, обратном
снятию.

A

ОБИВКИ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

73A

73A-2

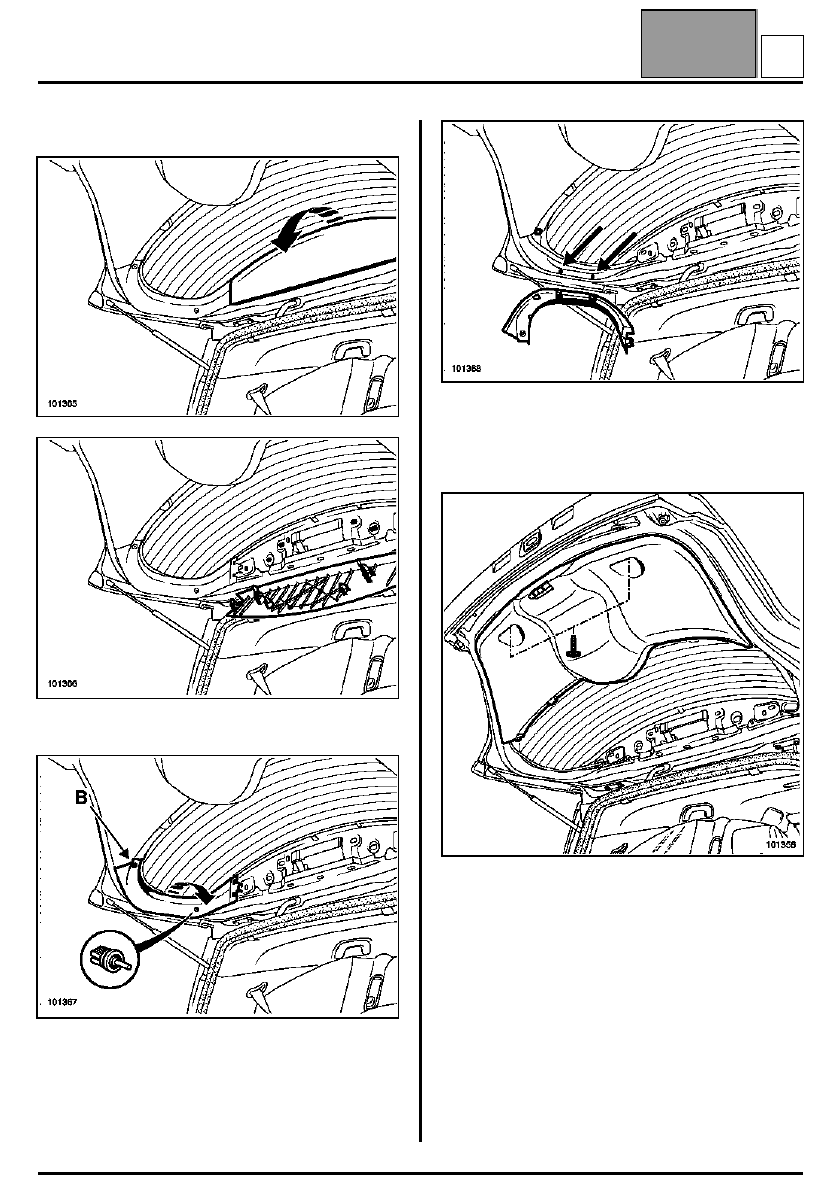

Обивка двери задка

СНЯТИЕ

Отсоедините верхнюю облицовку.

Отверните болт (B).

ПРИМЕЧАНИЕ:
При повреждении фиксатора задней полки он
может быть заменен по отдельности на фиксатор,
поставляемый в запчасти.

Отсоедините боковую облицовку на уровне двух
пружинных фиксаторов.

Операция проводится с каждой стороны:

Отверните два винта крепления нижней обивки.

B
