Renault Megane 2. Руководство - часть 4

НОВОЕ В ДИАГНОСТИКЕ

Особенности

01H

01H-10

3. Диагностика - Ремонт ЭБУ:

3.1. Диагностика ЭБУ:

В данной главе описываются новые экраны и функции, связанные с изменением диагностического прибора,
в режиме диагностики отдельного ЭБУ. Необходимо также отличать раздел "Диагностика" от раздела
"Ремонт".

3.1.1. Объединенный экран:

Это первый экран, доступный после выбора режима "Диагностика отдельного ЭБУ" и выбора
диагностируемого ЭБУ.

"Копия экрана приведена для справки: она не отражает реальную архитектуру автомобиля".

Этот новый экран отображает данные по работе диагностируемого ЭБУ. Здесь приводятся краткие данные по
присутствующим и запомненным неисправностям ЭБУ (количество неисправностей, записанных в память
ЭБУ), а также основные состояния и параметры данного ЭБУ. Таким образом, данный экран дает общее
представление о работе данного ЭБУ.

НОВОЕ В ДИАГНОСТИКЕ

Особенности

01H

01H-11

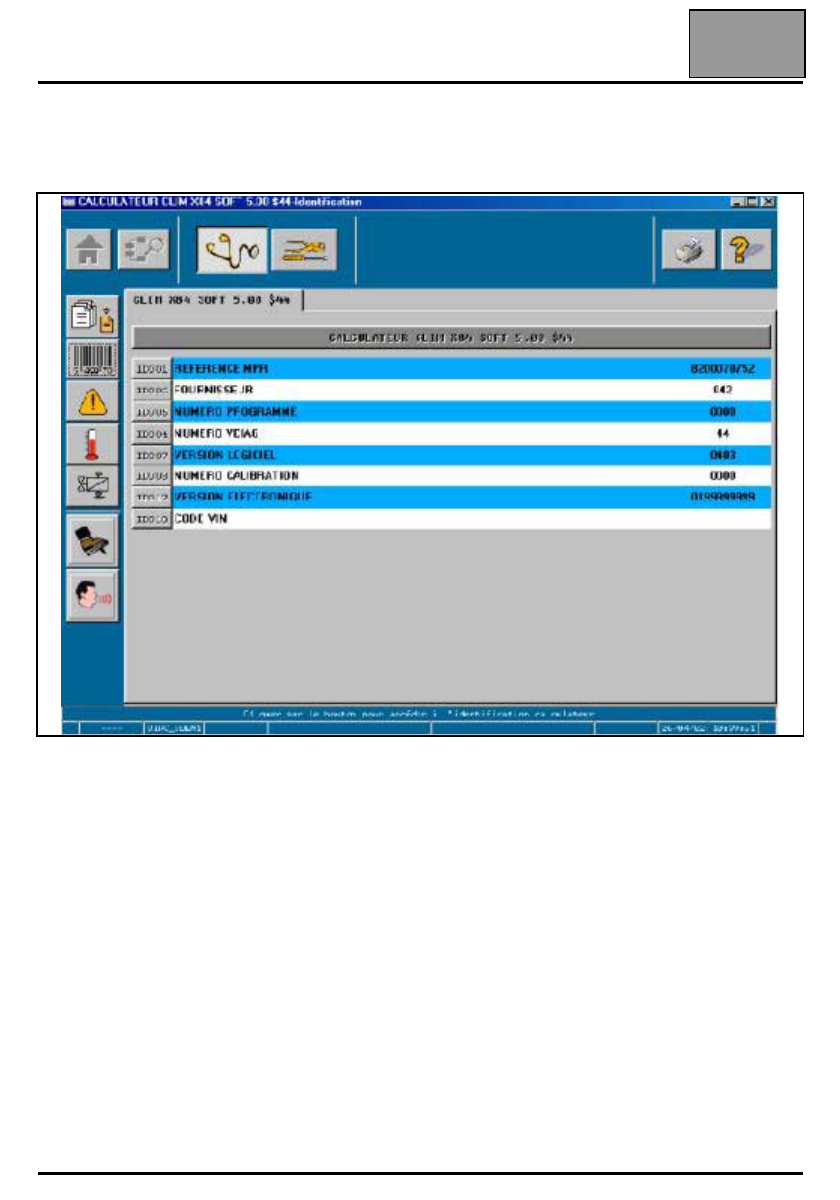

3.1.2. Экран идентификации:

Основная новизна экрана идентификации заключается в представлении идентификационных данных ЭБУ.

"Копия экрана приведена для справки: она не отражает реальную архитектуру автомобиля".

НОВОЕ В ДИАГНОСТИКЕ

Особенности

01H

01H-12

3.1.3. Экран неисправностей:

Основная новизна данного экрана заключается в прямом доступе к функции удаления из памяти
запомненных неисправностей (метка 1).

"Копия экрана приведена для справки: она не отражает реальную архитектуру автомобиля".

Условные обозначения:

Удаление из памяти запомненных неисправностей:

 данная функция позволяет напрямую

удалить из памяти запомненные неисправности.

НОВОЕ В ДИАГНОСТИКЕ

Особенности

01H

01H-13

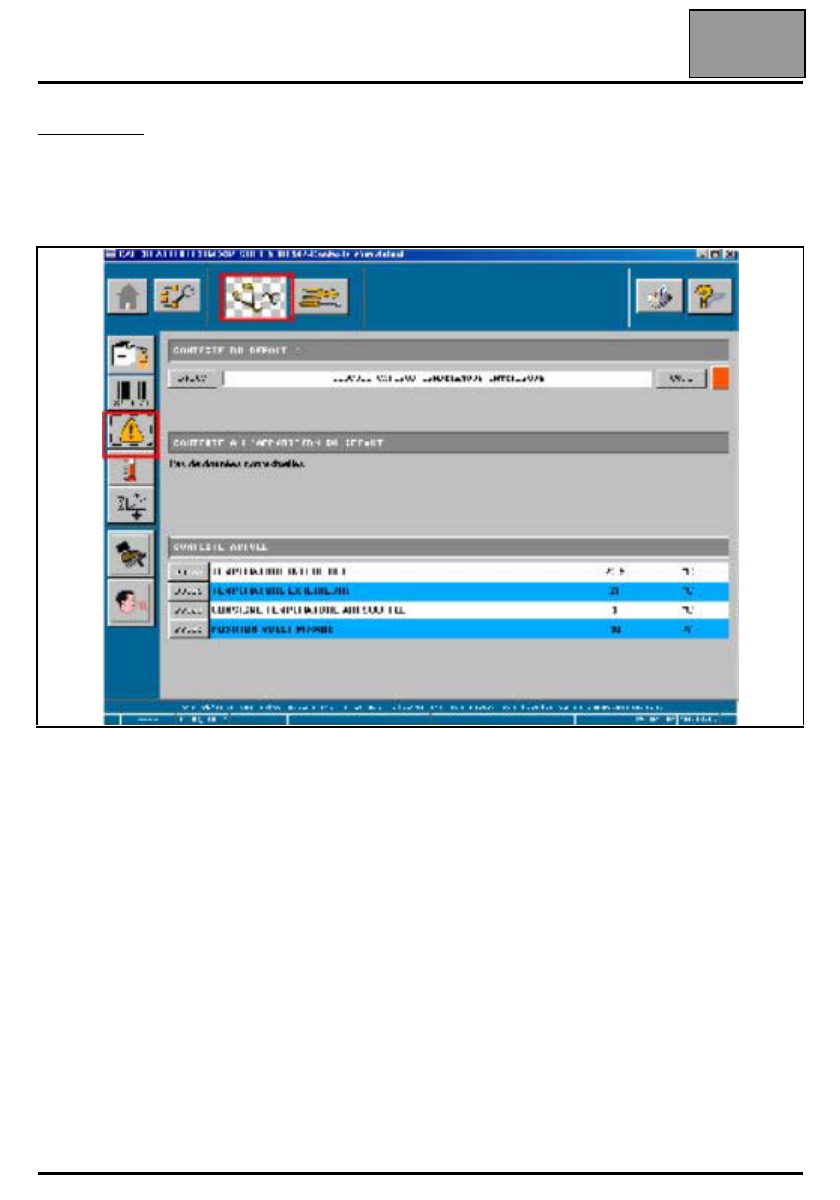

ПРИМЕЧАНИЕ

●

Один щелчок левой кнопкой мыши на наименовании неисправности (здесь: цепь датчика температуры в
салоне) позволяет перейти к контекстному экрану данной неисправности. На этом экране в зависимости от
возможностей диагностируемого ЭБУ отображаются значения текущие и записанные в память состояний и
параметров при появлении неисправности.

"Копия экрана приведена для справки: она не отражает реальную архитектуру автомобиля".

●

Щелчок на индексе неисправности (здесь: DF007) или на характеристике неисправности (здесь: CO.1)
позволяет перейти к экрану помощи.

●

Для возврата на экран неисправностей нажмите на клавишу "предыдущий экран" или на клавишу
"Неисправности".
