НОВОЕ В ДИАГНОСТИКЕ

Особенности

01H

01H-2

1.2 Общая схема проведения диагностики:

Общая схема проведения диагностики автомобиля M

égane:

Ввод кода VIN автомобиля

– Автоматически (M

égane II)

– Вручную (прочие

автомобили)

ТЕСТ мультиплексной сети

– Неисправные сегменты
– Нераспознанные ЭБУ
– Необнаруженные ЭБУ
– Конфигурация ЭБУ,

подключенных к
мультиплексной сети

ТЕСТ архитектуры автомобиля

– ЭБУ с присутствующей

неисправностью

– Идентификация и

установление диалога с
диагностируемыми ЭБУ по
линиям K и L

ДИАГНОСТИКА

ОТДЕЛЬНОГО ЭБУ

Пример: ЭБУ системы впрыска

– Неисправности
– Осн. состояния и параметры
– Конфигурация

ДИАГНОСТИКА ОТДЕЛЬНОЙ СИСТЕМЫ

(Одновременная связь с несколькими ЭБУ)

Пример: климатическая установка

ВЫБОР ПОДМЕНЮ

Пример: регулятор

скорости, система

охлаждения двигателя

и т. д.

ВЫБОР ЭБУ

участвующего в работе данной

системы

Пример: ЭБУ системы впрыска

ВЫБОР ПОДСИСТЕМЫ

Пример: холодильный контур

– Состояния и параметры

данного подменю

– Исполнительные

механизмы данного
подменю

– Конфигурация

– Неисправности
– Основные состояния и

параметры

– Конфигурация

– Состояния и параметры

данной подсистемы
(классифицируются по ЭБУ)

– Конфигурация

НОВОЕ В ДИАГНОСТИКЕ

Особенности

01H

01H-3

●

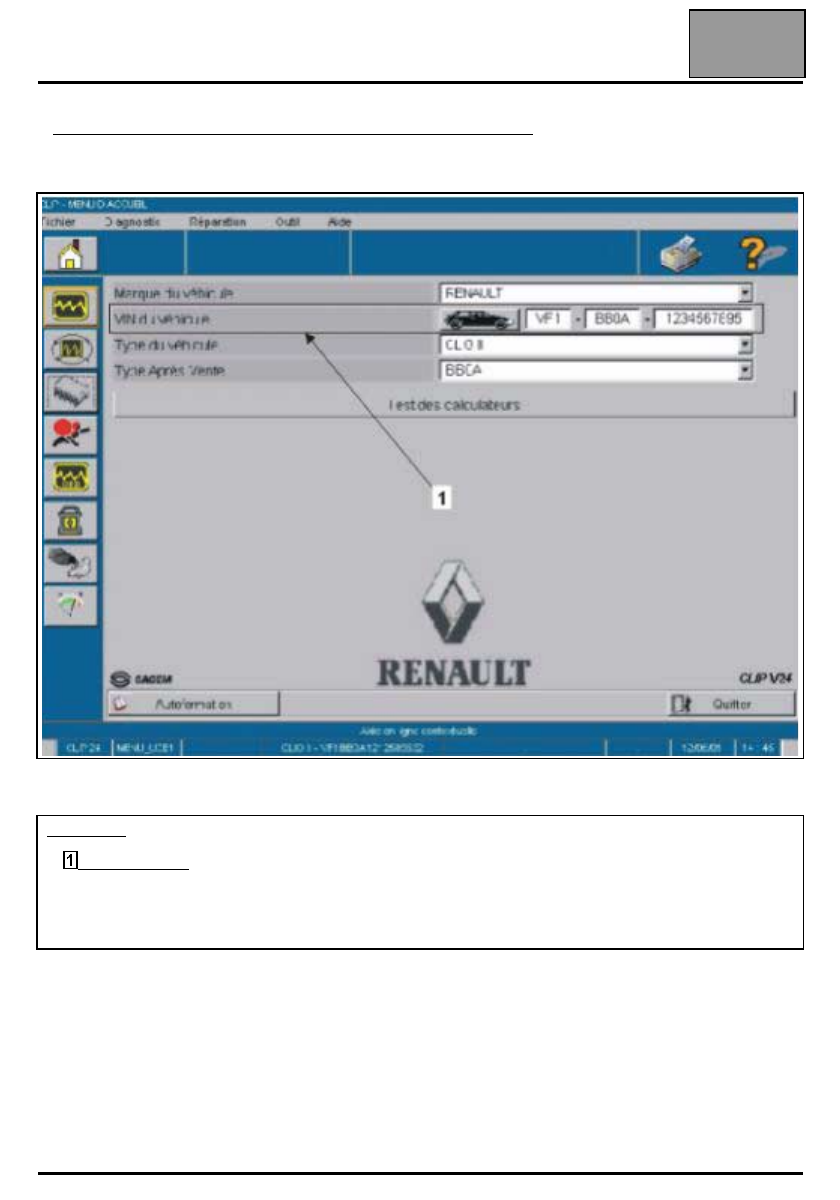

Идентификация автомобиля путем ввода кода VIN автомобиля: эта новая функция позволяет точно
идентифицировать автомобиль. Она позволяет также определить тип послепродажного обслуживания,
модель двигателя и тип коробки передач, установленных на автомобиле.

"Копия экрана приведена для справки: она не отражает реальную архитектуру автомобиля".

Пояснения:

Ввод кода VIN:

 ввод кода VIN может осуществляться автоматически (диагностический прибор

запрашивает автомобиль и предлагает оператору код VIN автомобиля, тип послепродажного
обслуживания, модель двигателя и т. д.) или в ручном режиме (оператор вручную набирает код VIN
автомобиля и диагностический прибор отображает подробные технические характеристики данного
автомобиля).

НОВОЕ В ДИАГНОСТИКЕ

Особенности

01H

01H-4

●

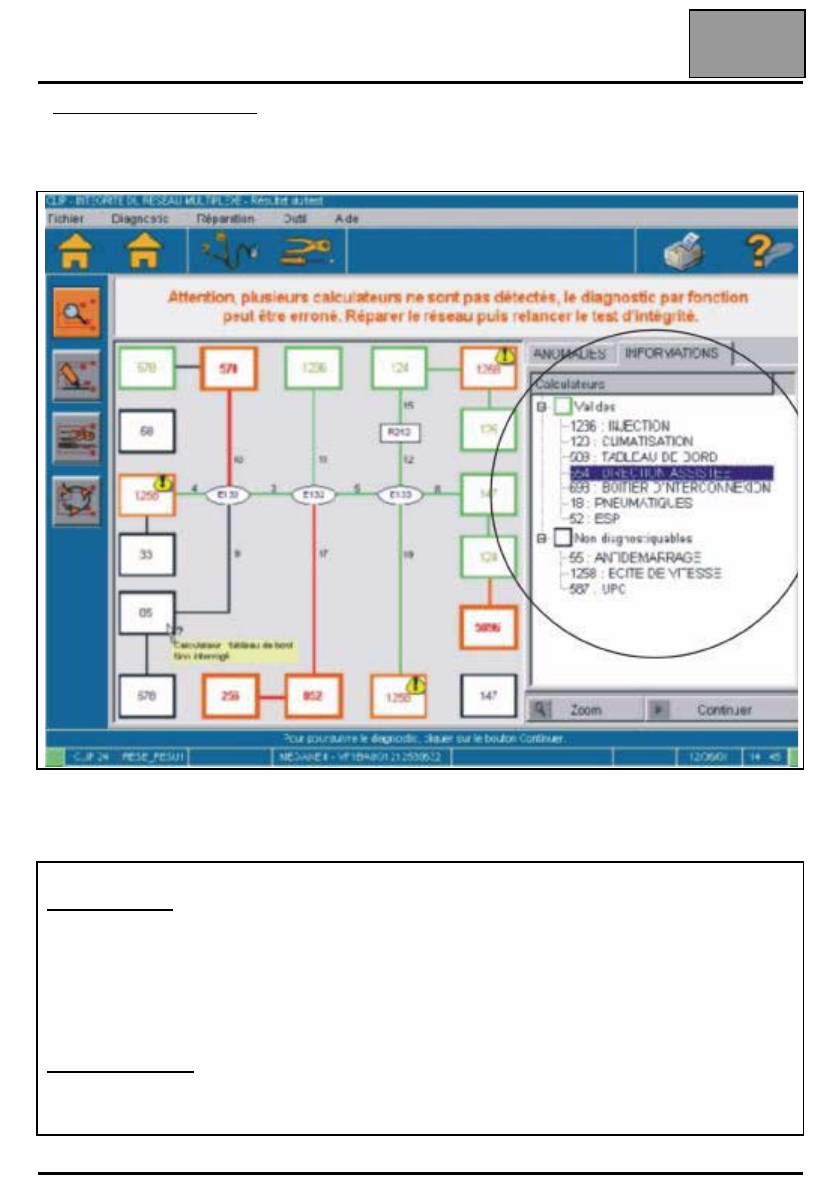

Тест мультиплексной сети: данный этап является обязательным при диагностике и ремонте какого-либо
ЭБУ или системы. Он включает собственно тест мультиплексной сети (дополненный идентификацией и
считыванием количества неисправностей в ЭБУ), а также установку диалога и идентификацию ЭБУ,
диагностика которых проводится по линиям K-L, установленных на автомобиле.

"Копия экрана приведена для справки: она не отражает реальную архитектуру автомобиля".

Данная схема представляет собой результат теста мультиплексной сети и неисправностей ЭБУ.

Примеры в зоне, обведенной кружком:

Подтвержденные:

1236: Система впрыска
120: Климатическая установка
589: Щиток приборов
654: Усилитель рулевого управления
698: Коммутационный блок
18: Шины
52: Система стабилизации траектории

Недиагностируемые:

55: Система электронной противоугонной блокировки запуска двигателя
1258: Коробка передач
587: Блок защиты и коммутации

НОВОЕ В ДИАГНОСТИКЕ

Особенности

01H

01H-5

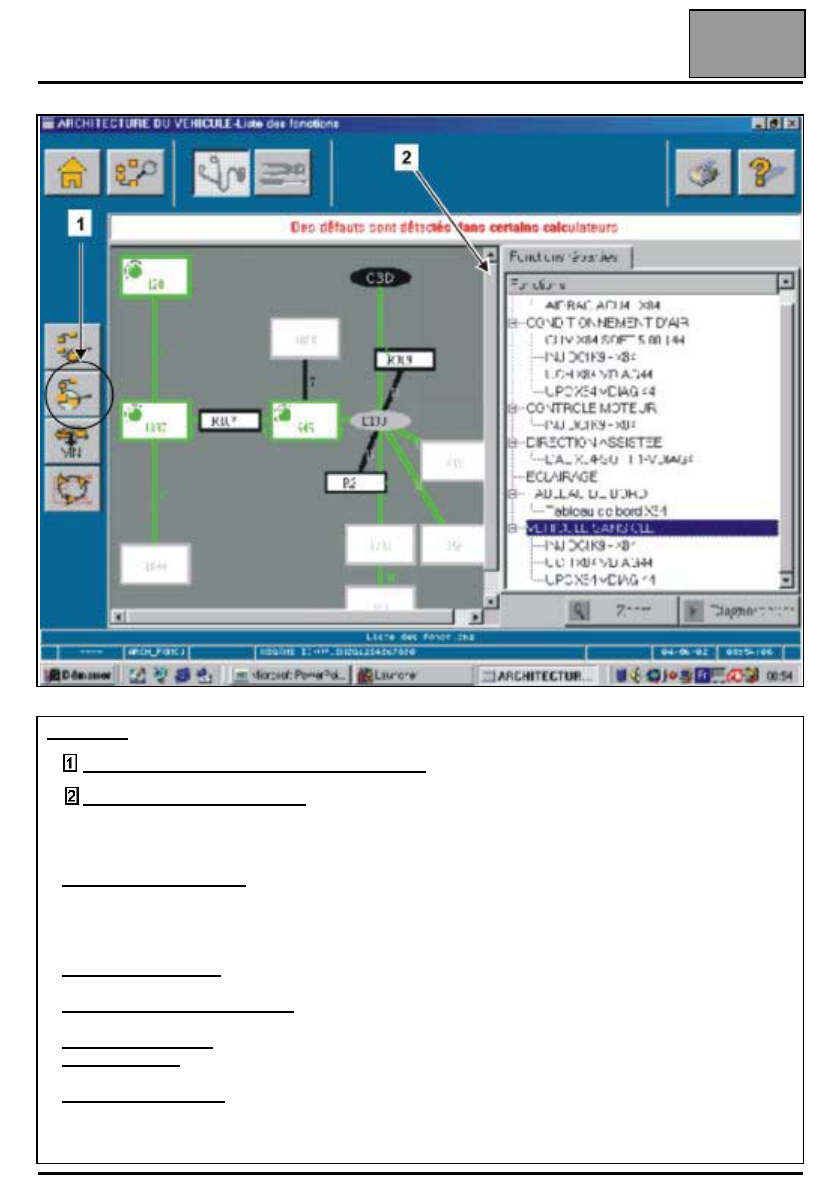

(В режим диагностики отдельной системы можно также перейти в следующем экране:)

"Копия экрана приведена для справки: она не отражает реальную архитектуру автомобиля".

Пояснения:

Меню доступа к списку систем автомобиля

Список систем автомобиля:

 данное меню предоставляет оператору список доступных систем

автомобиля, а также список ЭБУ, относящихся к данной системе (результат представляется в
графическом виде на схеме мультиплексной сети автомобиля):

Примеры, содержащиеся в данной зоне:

– Климатическая установка:

– ["Clim X84 SOFT 5.00 $44"]: ЭБУ климатической установки.
– ["INJ DCI K9 X-84"]: ЭБУ системы впрыска.
– ["UCH X84 VDIAG 44"]: ЦЭКБС.
– ["UPC X84 VDIAG 44"]: Блок защиты и коммутации.

– ЭБУ системы впрыска:

– ["INJ DCI K9-X84'']: ЭБУ системы впрыска.

– Усилитель рулевого управления:

– ["DAE X84-SOFT1-VDIAG'']: ЭБУ усилителя рулевого управление.

– Наружное освещение
– Щиток приборов:

– ["Tableau de bord X84"]: ЭБУ щитка приборов.

– Автомобиль без ключа:

– ["INJ DCI K9-X84"]: ЭБУ системы впрыска.
– ["UCH X84 VDIAG 44"]: ЦЭКБС.
– ["UPC X84 VDIAG 44"]: Блок защиты и коммутации.
