НОВОЕ В ДИАГНОСТИКЕ

Особенности

01H

01H-6

●

Архитектура автомобиля: данная функция представляет собой общий результат проведенного ранее
теста целостности мультиплексной сети автомобиля. В ней представлены результат проведенного теста в
графическом виде, меню доступа к конфигурациям ЭБУ, подключенных к мультиплексной сети и меню
диагностики ЭБУ автомобиля.

"Копия экрана приведена для справки: она не отражает реальную архитектуру автомобиля".

Пояснения:

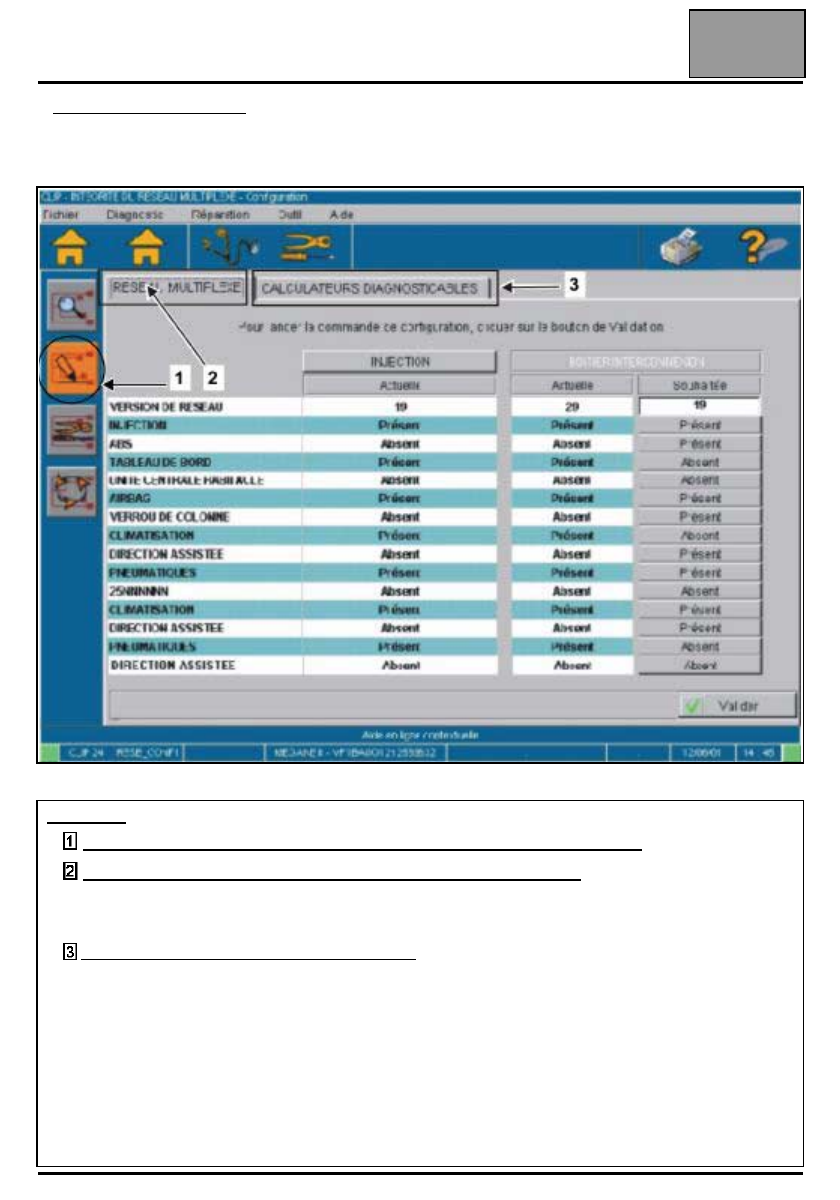

Меню доступа к архитектуре электронного оборудования автомобиля

Конфигурирование ЭБУ, подключенных к мультиплексной сети:

Данное конфигурирование позволяет определить ЭБУ, подключенные к мультиплексной сети
автомобиля. Оно в обязательном порядке выполняется при замене ЭБУ подушек безопасности или
ЦЭКБС.

Конфигурирование диагностируемых ЭБУ:

Конфигурирование диагностируемых ЭБУ является новой функцией автомобиля. Оно в обязательном
порядке выполняется для определения ЭБУ, диагностируемых диагностическим прибором Renault. Это
позволяет определить несоответствие или отсутствие ответа от какого-либо ЭБУ, установленного на
автомобиле.
Конфигурация диагностируемых ЭБУ автомобиля записывается в память ЦЭКБС и ЭБУ подушек
безопасности. Она индивидуальна для диагностируемого автомобиля и должна быть переопределена
при замене одного из этих двух ЭБУ.
При конфигурировании диагностируемых ЭБУ автомобиля диагностический прибор представляет список
ЭБУ, определенных в другом ЭБУ, для помощи оператору.
В случае сомнений по списку диагностируемых ЭБУ автомобиля полный список (для каждого
автомобиля) можно получить во всемирной базе данных по автомобилям.

НОВОЕ В ДИАГНОСТИКЕ

Особенности

01H

01H-7

●

Диагностика отдельного ЭБУ: после определения архитектуры данного автомобиля диагностический
прибор отображает в динамическом режиме список ЭБУ, доступных в режиме диагностики и ремонта для
диагностического прибора Renault. Режим диагностики отдельного ЭБУ позволяет получить доступ ко всем
функциям, связанным с диагностикой и устранением какой-либо неисправности.

●

Диагностика отдельной системы: после определения архитектуры данного автомобиля диагностический
прибор отображает в динамическом режиме список систем автомобиля, доступных для диагностического
прибора Renault. Кроме того, выбор какой-либо системы позволяет в динамическом режиме
идентифицировать ЭБУ, ответственные за работу данной системы. Диагностика отдельной системы
позволяет получить доступ к одновременной диагностике ЭБУ, участвующих в работе данной системы, а
также к конфигурациям, связанным с данной системой.

Внимание:

 все меню режима "Ремонт", описанные выше, в режиме диагностики отдельной системы

недоступны. Диагностика проводится для системы в целом, а ремонтируют конкретную деталь или
ЭБУ.

Пример: при выборе системы "Автомобиль без ключа", на экране результата определения
архитектуры автомобиля появляются графические символы ЭБУ ЦЭКБС (центральный электронный
коммуникационный блок салона), БЗК (блок защиты и коммутации) и ЭБУ системы впрыска.

ПРИМЕЧАНИЕ:
Общая схема проведения диагностики Renault применима и к автомобилю M

égane II. Напоминаем, что

в первую очередь обрабатываются неисправности (в режиме диагностики отдельного ЭБУ или
отдельной системы). Если жалобу владельца устранить не удалось, выполните контроль
соответствия (либо для ЭБУ, либо для системы) и, наконец, процедуру диагностики "по жалобе
владельца".

ВАЖНОЕ ЗАМЕЧАНИЕ!
В диагностике автомобиля M

égane II в функциях диагностического прибора понятие диагностики

(идентификация и обработка неисправности в соответствии с поступившей жалобой владельца)
отличается от понятия ремонта (изменение характеристик какого-либо ЭБУ после определения
причины неисправности или же замена какой-либо детали или данного ЭБУ).

НОВОЕ В ДИАГНОСТИКЕ

Особенности

01H

01H-8

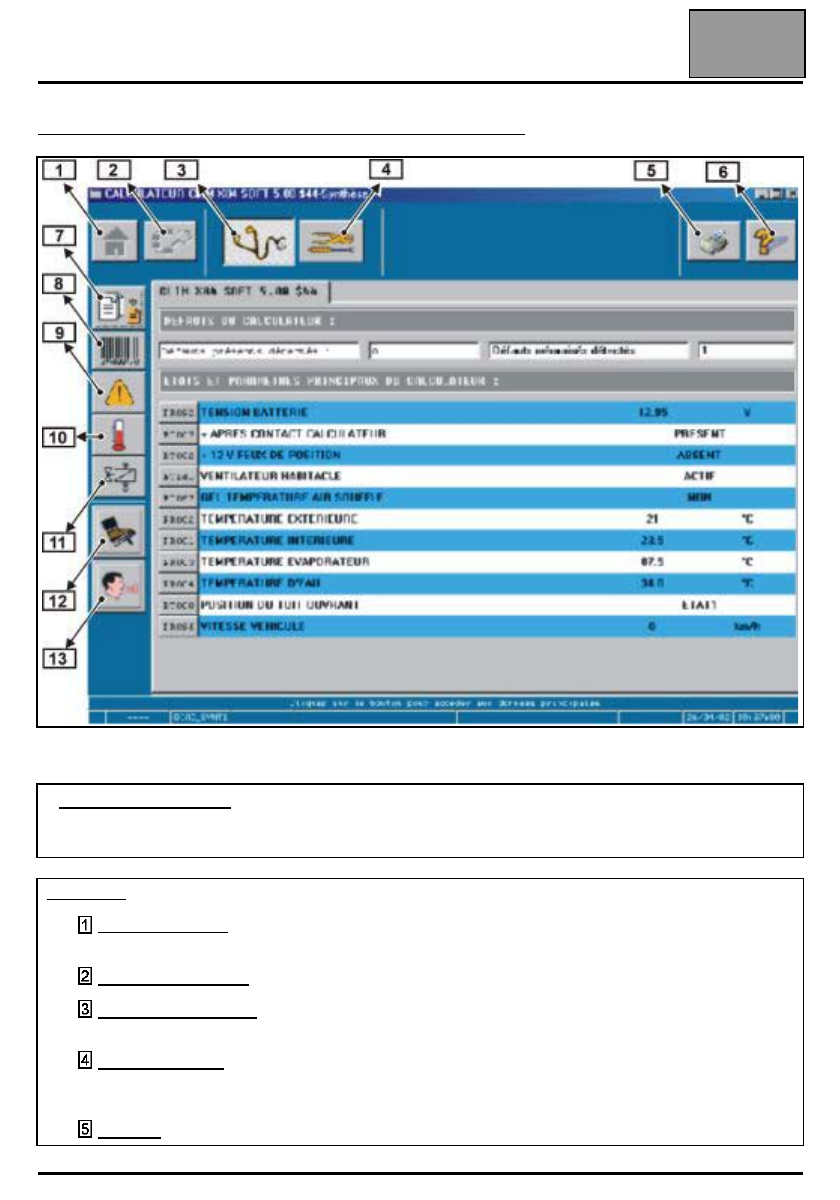

2. Новая система навигации по меню диагностического прибора:

"Копия экрана приведена для справки: она не отражает реальную архитектуру автомобиля".

ВАЖНОЕ ЗАМЕЧАНИЕ:
Навигация и выбор меню диагностического прибора теперь осуществляются при помощи мыши,
подтверждение выбора функции производится по нажатию левой клавиши мыши.

Пояснения:

Начальное меню:

 позволяет выбрать и осуществить общую идентификацию (с использованием

кода VIN) для диагностируемого автомобиля.

Предыдущий экран:

 позволяет вернуться на предыдущий этап.

Режим диагностики:

 позволяет выбрать режим диагностики (здесь: панель управления

кондиционером) и перейти к различным меню выбранного режима.

Режим ремонта:

 позволяет перейти в режим ремонта. Это новый режим, содержащий функции

"Считывание-Запись конфигурации", "Настройка прочих параметров", "Программирование" и
"Удаление". Все меню полностью доступны только в режиме диагностики отдельного ЭБУ.

Печать:

 позволяет распечатать данные, отображенные на экране.

НОВОЕ В ДИАГНОСТИКЕ

Особенности

01H

01H-9

Условные обозначения (продолжение):

Помощь:

 позволяет перейти в меню помощи диагностического прибора.

Основные данные:

 позволяет перейти к объединенному экрану режима диагностики отдельного

ЭБУ или отдельной системы.

Идентификация:

 позволяет перейти к экрану идентификационных данных режима диагностики

отдельного ЭБУ или отдельной системы.

Проверка неисправностей:

 позволяет перейти к экрану неисправностей режима диагностики

отдельного ЭБУ или отдельной системы.

Считывание состояний и параметров:

 позволяет перейти к экрану состояний и параметров

режима диагностики отдельного ЭБУ или отдельной системы.
Примечание: это новый экран, на котором представлены состояния и параметры, определенные для
ЭБУ, появлявшиеся ранее в меню "Состояния" и "Параметры".

Исполнительные механизмы:

 позволяет перейти к экрану исполнительных механизмов режима

диагностики отдельного ЭБУ или отдельной системы.

Контроль соответствия:

 позволяет перейти к экрану контроля соответствия только в режиме

диагностики отдельного ЭБУ.

Проверка по жалобе владельца:

 позволяет перейти к экрану проверки по жалобе владельца

только в режиме диагностики отдельного ЭБУ.
