НОВОЕ В ДИАГНОСТИКЕ

Особенности

01H

01H-14

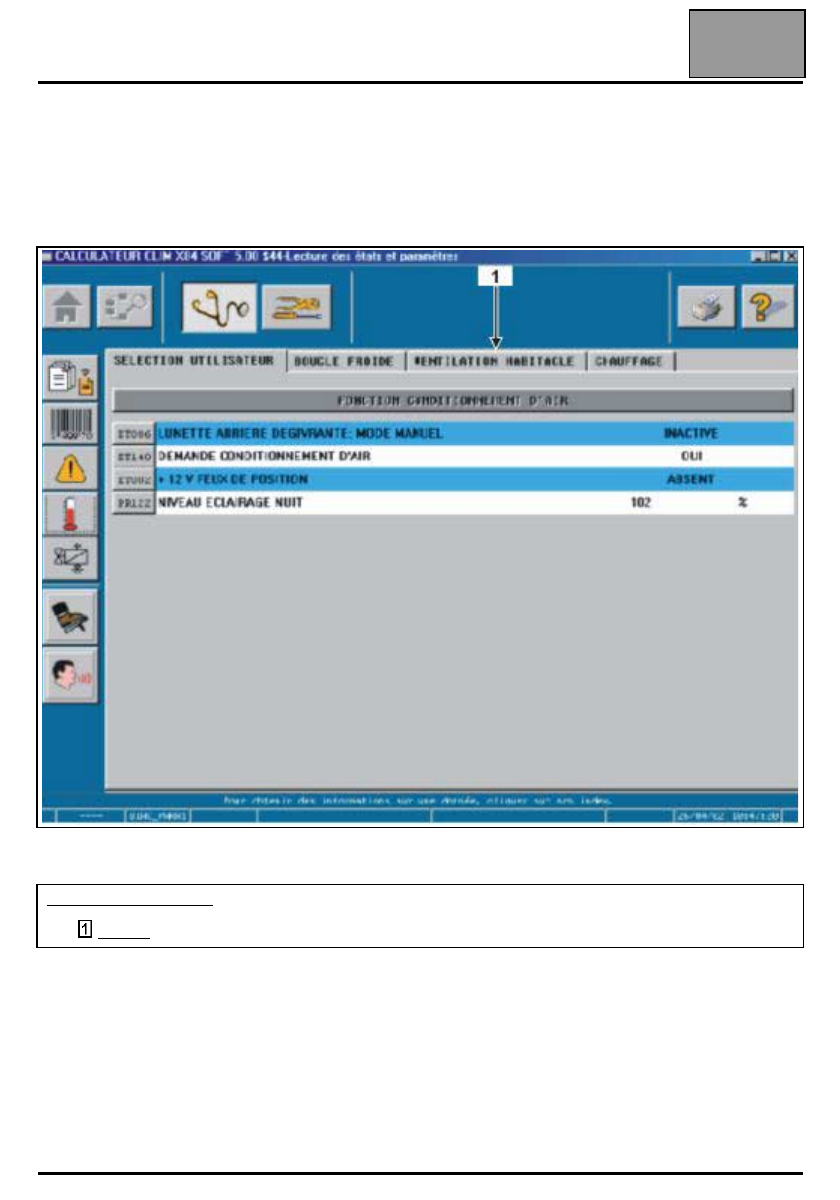

3.1.4. Экран состояний и параметров:

Данный экран отображает состояния и параметры, необходимые для проведения контроле соответствия
диагностируемого ЭБУ. Состояния и параметры разбиты по подсистемам (здесь: выбор пользователя -
холодильный контур - система отопления и вентиляции салона - см. метку 1) для облегчения их восприятия
оператором.

"Копия экрана приведена для справки: она не отражает реальную архитектуру автомобиля".

Условные обозначения:

Зона 1:

 доступ к экрану помощи по данному параметру.

НОВОЕ В ДИАГНОСТИКЕ

Особенности

01H

01H-15

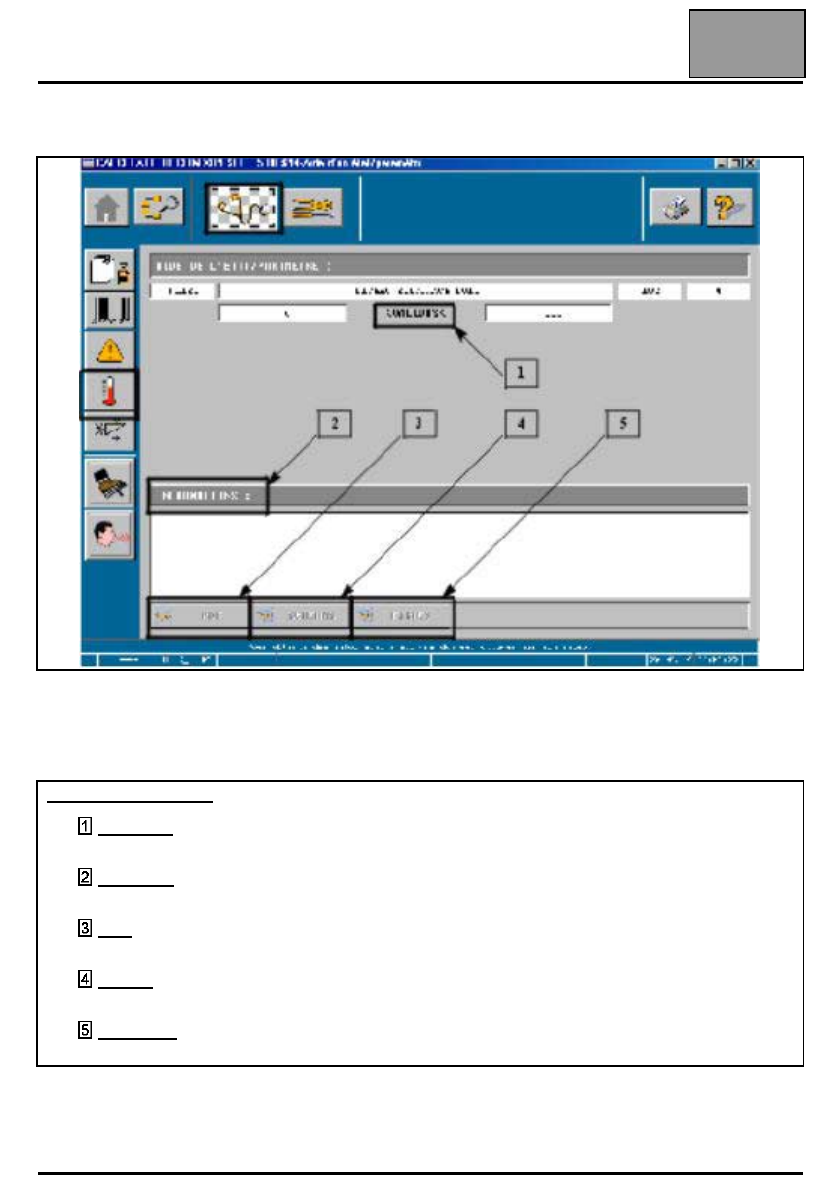

Щелчок мыши на индексе состояния или параметра (например, PR122) позволяет перейти к экрану помощи
по данному параметру для облегчения анализа и обработки:

"Копия экрана приведена для справки: она не отражает реальную архитектуру автомобиля".

На экране помощи приводятся все элементы, отображаемые на предыдущем экране (индекс, название
параметра, текущее значение), а также содержатся новые функции:

Для возврата к экрану состояний и параметров нажмите на клавишу "предыдущий экран" или на клавишу
"Считывание состояний и параметров".

Условные обозначения:

Значения:

 это поле содержит предельные значения данного параметра в нормальных условиях

работы ЭБУ.

Сведения:

 это поле содержит описание параметра и условий эксплуатации автомобиля, для

которых характерны приведенные предельные значения.

PDF:

 щелчок мышью на этой кнопке позволяет перейти к обработке и интерпретации параметра,

описанного в Технической ноте для данного ЭБУ.

Схемы:

 щелчок мышью на этой кнопке позволяет вывести на экран электрическую схему элемента,

связанного с данным параметром.

Карточки:

 щелчок мышью на этой кнопке позволяет перейти к карточке элемента, связанного с

данным параметром, для проведения контроля соответствия.

НОВОЕ В ДИАГНОСТИКЕ

Особенности

01H

01H-16

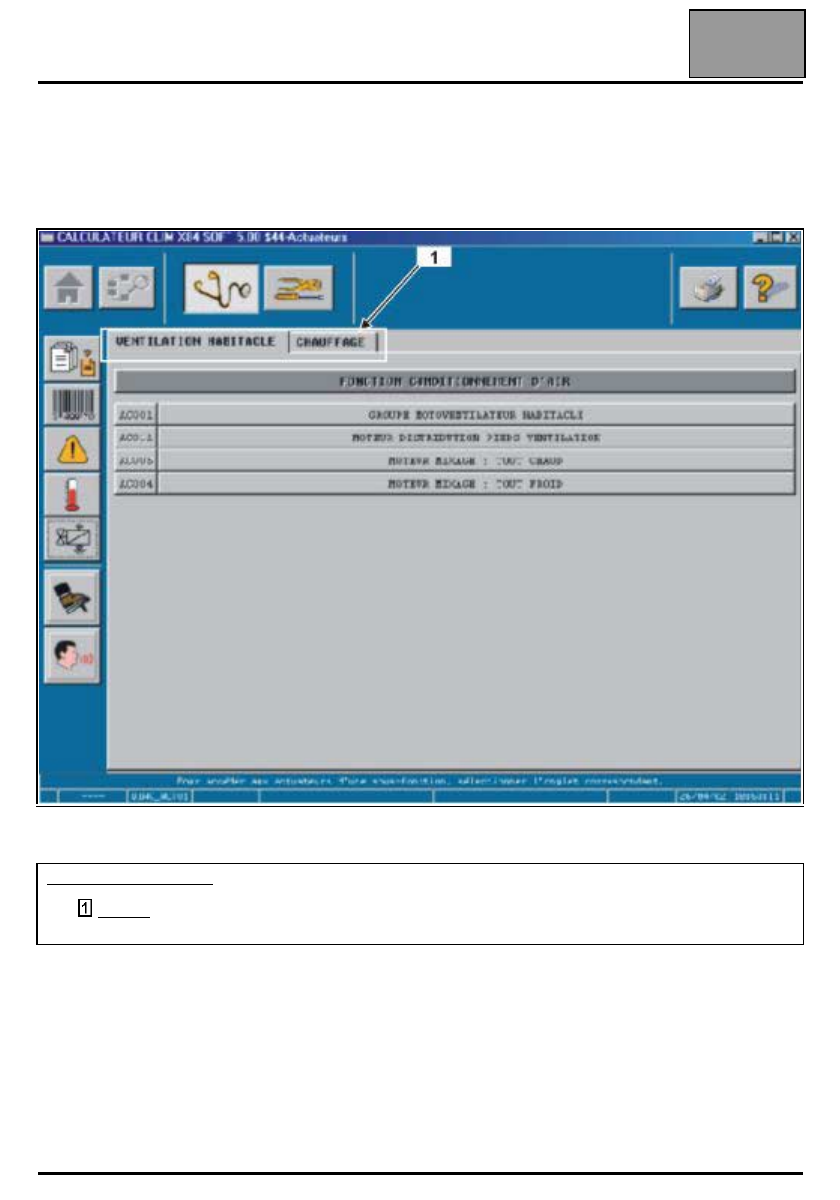

3.1.5. Экран исполнительных механизмов:

Этот экран открывает доступ к командам исполнительных механизмов диагностируемого ЭБУ. Команды
исполнительных механизмов разбиты по подсистемам (здесь: система отопления и вентиляции салона) для
упрощения их поиска оператором.

"Копия экрана приведена для справки: она не отражает реальную архитектуру автомобиля".

Условные обозначения:

Зона 1:

 Щелчок на зоне 1 позволяет перейти к специальному экрану команд исполнительного

механизма.

НОВОЕ В ДИАГНОСТИКЕ

Особенности

01H

01H-17

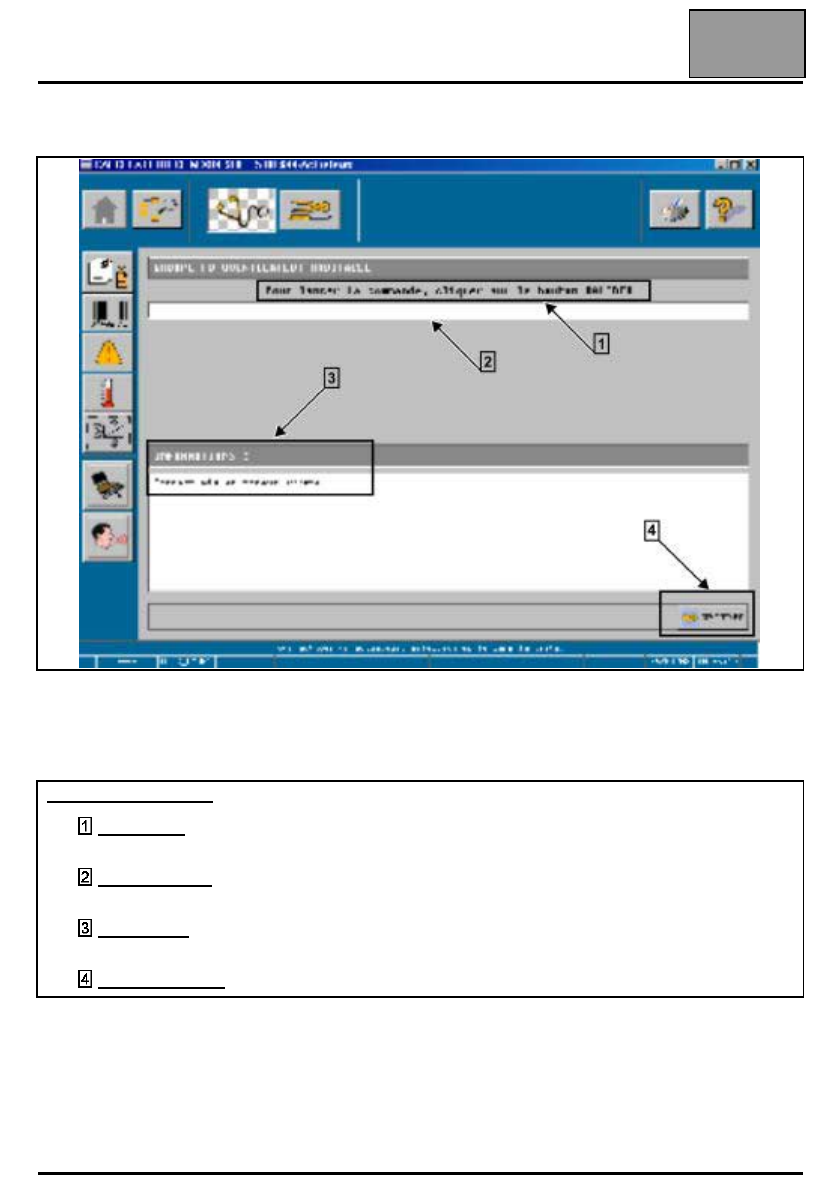

Команда исполнительного механизма:

"Копия экрана приведена для справки: она не отражает реальную архитектуру автомобиля".

На экране команды исполнительного механизма приводится название исполнительного механизма (здесь:
электровентилятор салона), а также новые функции:

Для возврата к экрану команд исполнительных механизмов нажмите на клавишу "предыдущий экран" или на
клавишу "Исполнительные механизмы".

Условные обозначения:

"Указания":

 данное поле содержит описание процедуры запуска данной команды исполнительного

механизма.

"Выполнение":

 данное поле отображает текущее состояние выполнения команды. Выводятся

сообщения типа "команда выполняется" - "команда выполнена".

"Сведения":

это поле содержит описание условий эксплуатации автомобиля, для которых данная

команда исполнительного механизма может быть выполнена.

"Подтвердить":

 щелчок мышью на этой кнопке запускает команду исполнительного механизма.
