Основы электрооборудования

Жгуты проводов

•

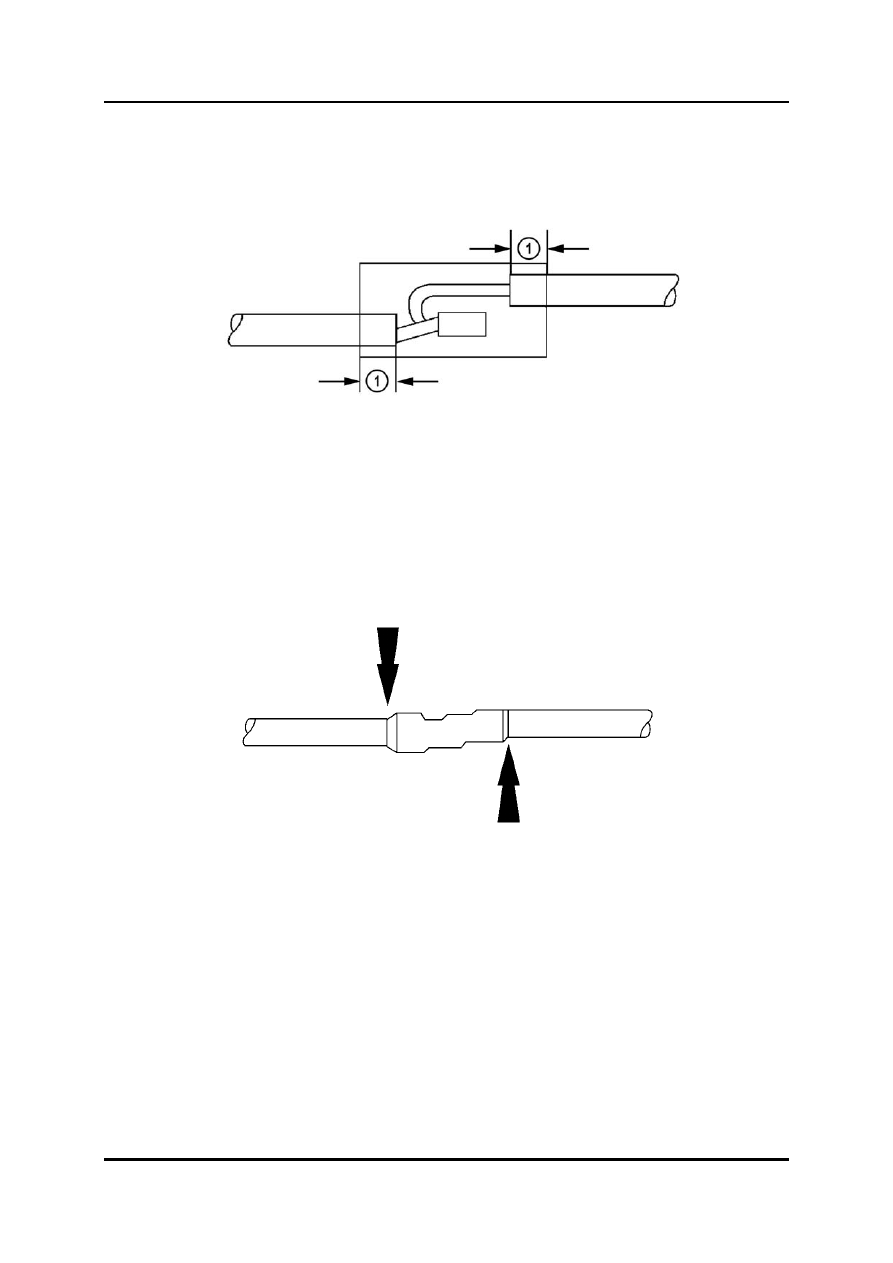

Натяните усадочную трубчатую изоляцию на паяное соединение, та чтобы
изоляция провода и усадочная трубчатая изоляция перекрывались.

L1004_07008

Перекрытие усадочной трубчатой
изоляции приблизит. 15 мм

•

Используйте пистолет-распылитель горячего воздуха для нагревания усадочной
трубчатой изоляции, пока она не сядет плотно на соединитель, а гереметик не
выступит с обоих концов.

•

После охлаждения для проверки соединения потяните его.

L1004_07009

Жгуты проводов

Основы электрооборудования

Паяное соединение, использующее соединитель с припоем

•

Нужны: инструмент для снятия изоляции, подходящие соединители с припоем и
пистолет-распылитель горячего воздуха.

•

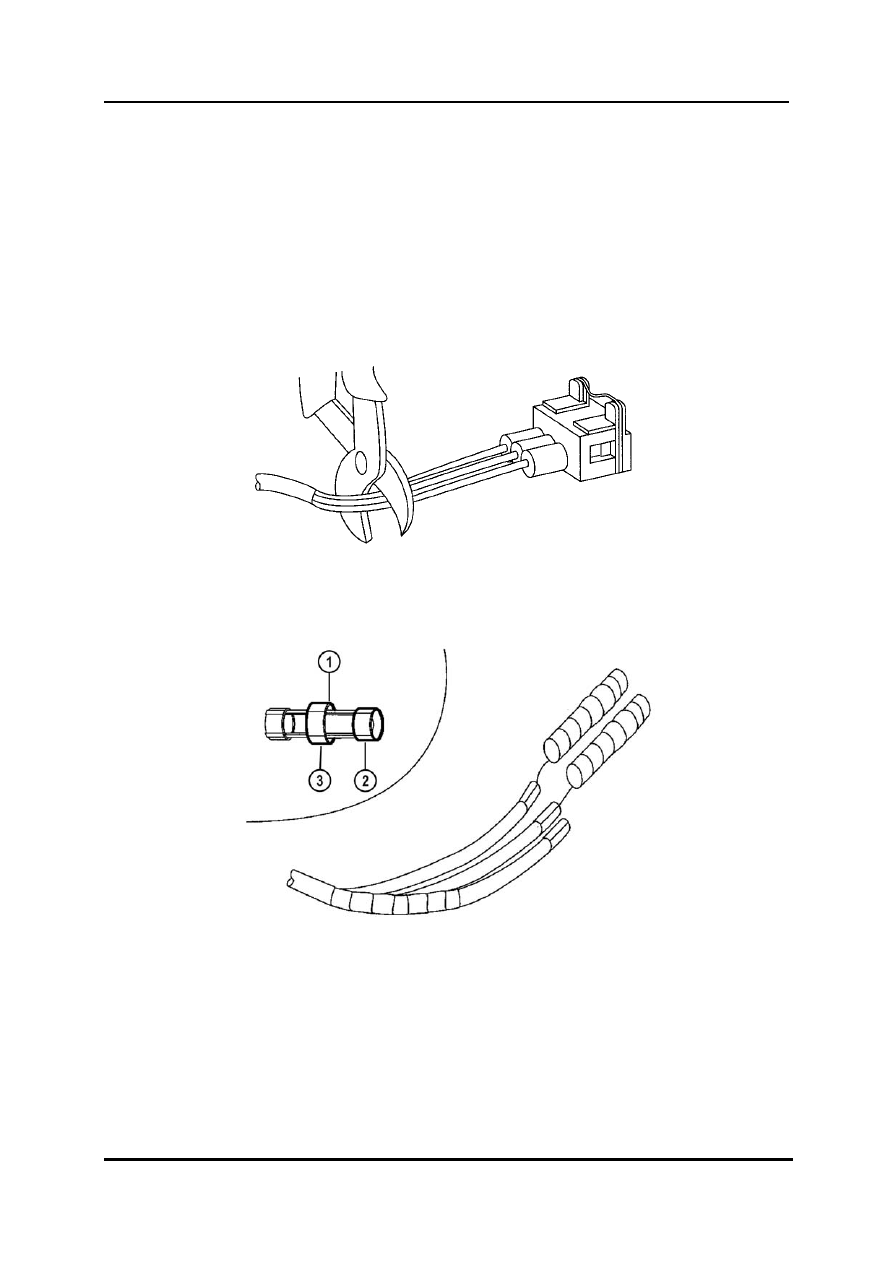

Обрежьте провода в подходящем месте. Если нужно соединить более двух или
трёх проводов, выберите для обрезки разные места, если это возможно. Это не
даст участку соединения жгута проводов получиться слишком большим по
диаметру.

•

Снимите изоляцию с концов проводов.

L1004_07010

•

Надвиньте подходящий соединитель с припоем.

L1004_07011

Припой 3

Красная полоска

Герметик

Основы электрооборудования

Жгуты проводов

•

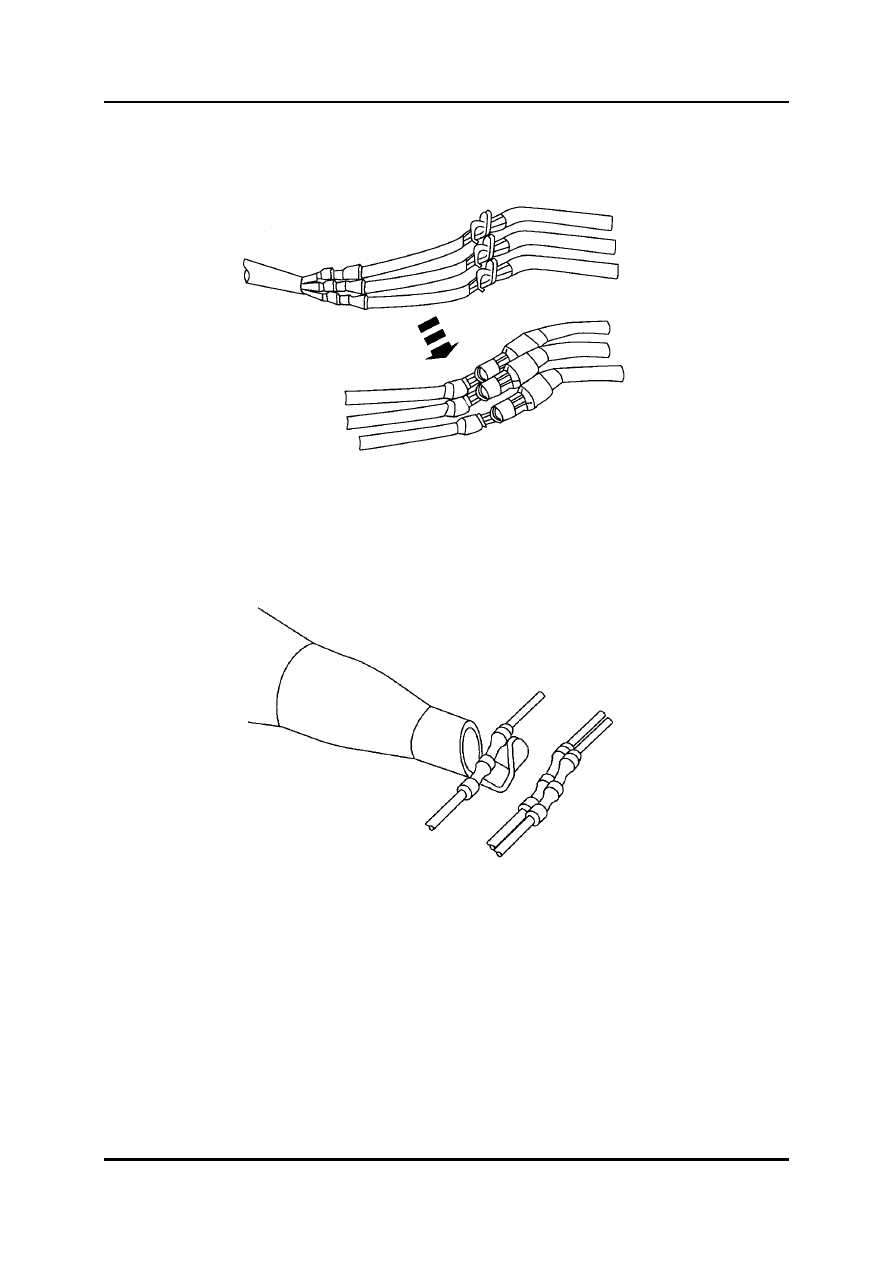

Соедините оголённые концы проводов. Наденьте соединитель с припоем на то
место, которое должно паяться.

L1004_07012

•

Нагревайте соединитель с припоем пистолетом-распылителем горячего воздуха,
пока с обоих концов не выступит герметик.

•

После охлаждения для проверки соединения потяните его.

L1004_07013

Жгуты проводов

Основы электрооборудования

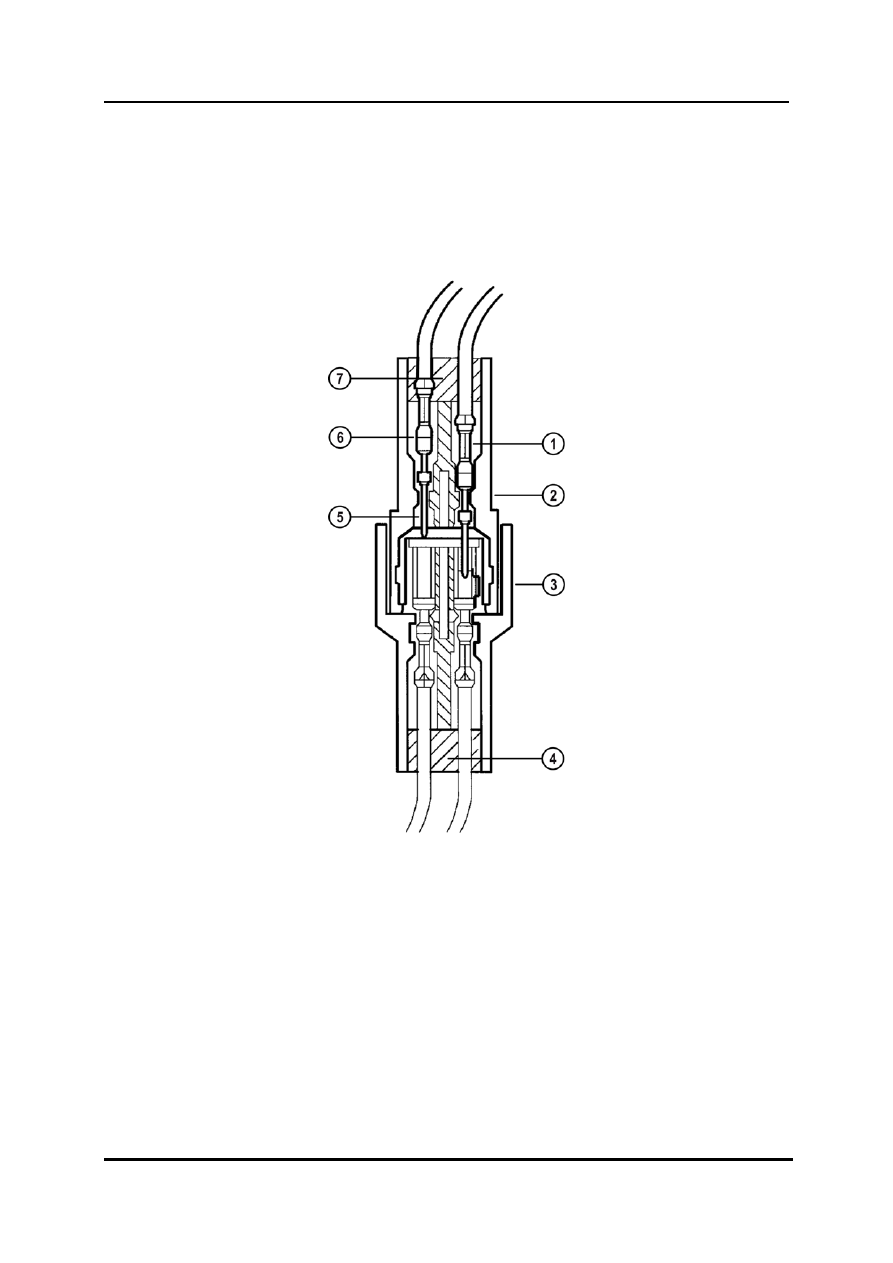

Причины неисправностей жгутов проводов и соединителей

Контакт не зафиксирован должным образом

•

Чтобы проверить плотность контакта, выполните проверку растяжением отдельных
кабелей соединителя.

L1004_07014

Хороший контакт 5

Контакт с обрывом цепи

Соединитель 6

Нет контакта

Розетка 7

Уплотнение
