Mazda электрооборудование. Руководство - часть 36

Основы электрооборудования

Жгуты проводов

Ремонт жгутов проводов


Прим:  Неправильное выполнение ремонта жгута проводов надувной подушки

безопасности может случайно вызвать срабатывание (развёртывание) модулей
надувной подушки безопасности и преднатяжителей ремней безопасности.
Если обнаружена проблема в жгуте проводов надувной подушки безопасности,
всегда заменяйте жгут проводов надувной подушки безопасности на новый.



Кабельные соединения

•

Чтобы получить соединение с безупречной электропроводностью, в качестве
стандартного следует использовать обжимное соединение.

•

Для выполнения этой процедуры нужны обжимные соединители трёх разных
сечений, инструмент для удаления изоляции и обжимные щипцы. В зависимости от
типа обжимного соединителя, кроме того, может понадобиться пистолет-
распылитель горячего воздуха.


Обжимное соединение

•

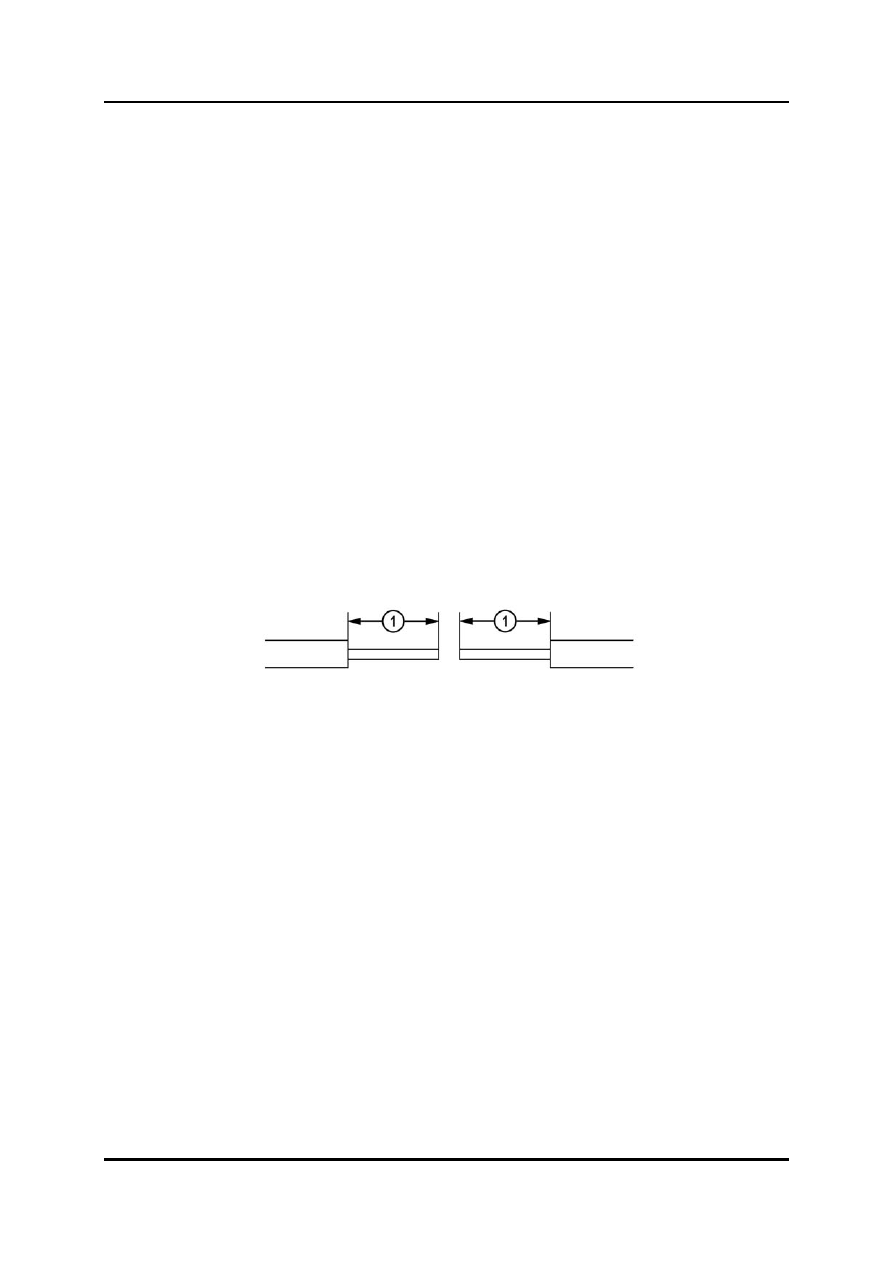

Удалите изоляцию на обоих концах кабеля.





L1004_07001



1

Удаляется приблизит. 13 мм изоляции







Жгуты проводов

Основы электрооборудования

•

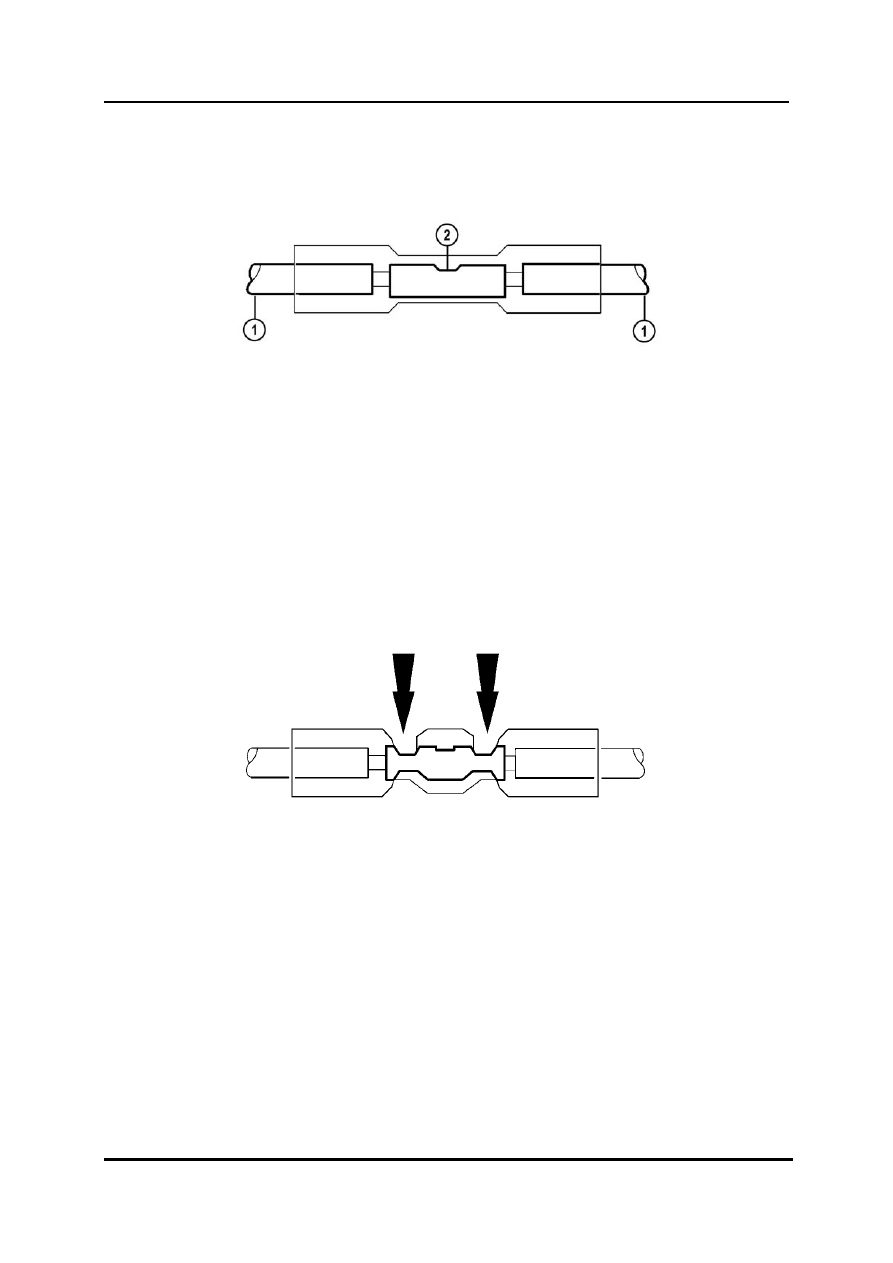

Вставьте оголённые концы проводов в обжимной соединитель.





L1004_07002



1

Оголённые концы проводов 2

Обжимной соединитель


•

Обожмите соединение обжимными щипцами.


Прим:  При обжимании соединителя убедитесь, что сечение соединителя

соответствует сечению кабеля и что используется соответствующий ему зазор
обжимных щипцов.


•

После выполнения обжатия, для проверки соединения потяните его.





L1004_07003



Основы электрооборудования

Жгуты проводов

•

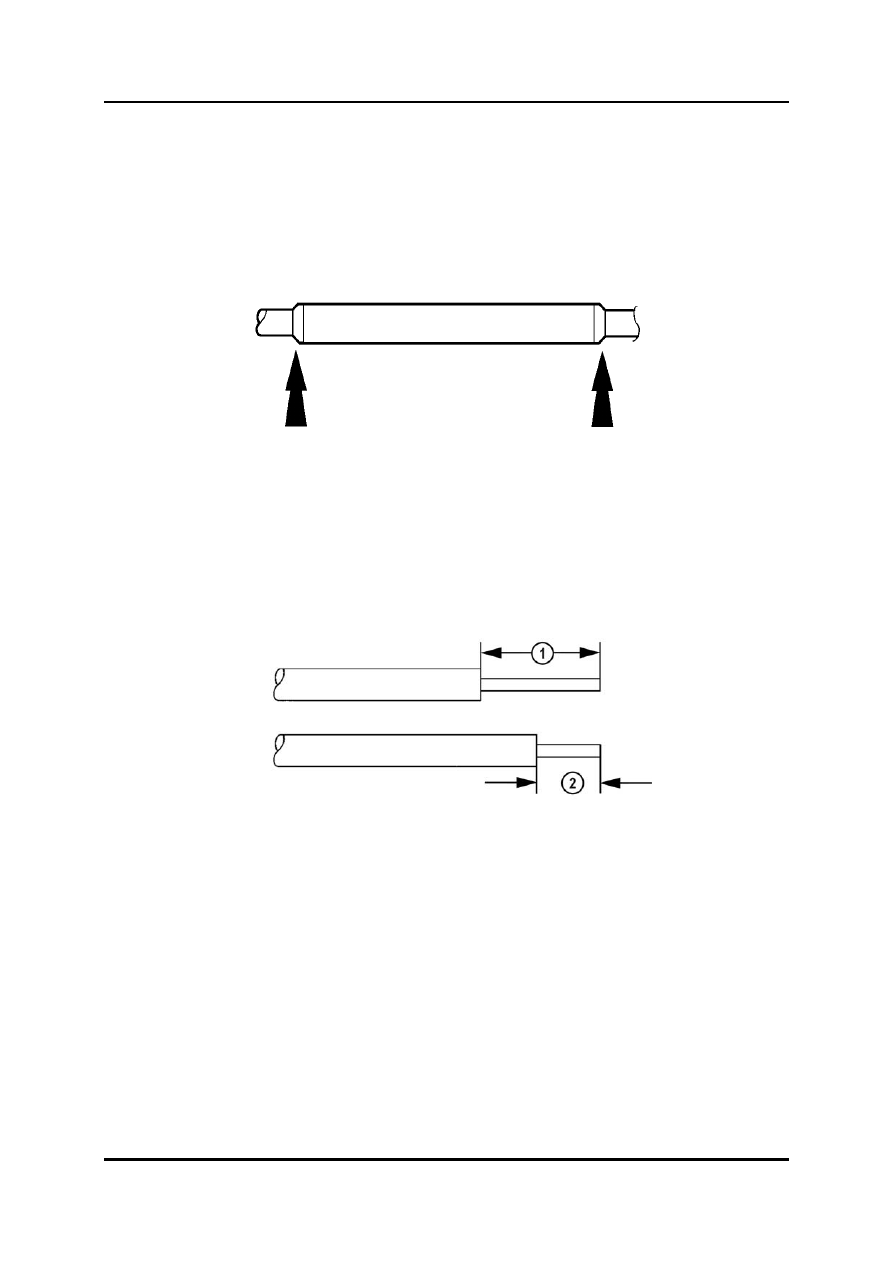

В зависимости от типа обжимного соединителя, для нагревания усадочной
трубчатой изоляции обжимного соединения можно использовать пистолет-
распылитель горячего воздуха. Нагревать следует до тех пор, пока втулка не будет
плотно сидеть на соединителе, а на каждом конце не выступит герметик.





L1004_07004


Простое паяное соединение

•

Для создания такого соединения понадобится паяльник, инструмент для снятия
изоляции, термоусадочная трубчатая изоляция и вентиляторный
воздухонагреватель.

•

Снимите изоляцию с концов проводов.





L1004_07005



1

Удаляется приблизит. 35 мм изоляции 2  Удаляется приблизит. 20 мм изоляции



Жгуты проводов

Основы электрооборудования

•

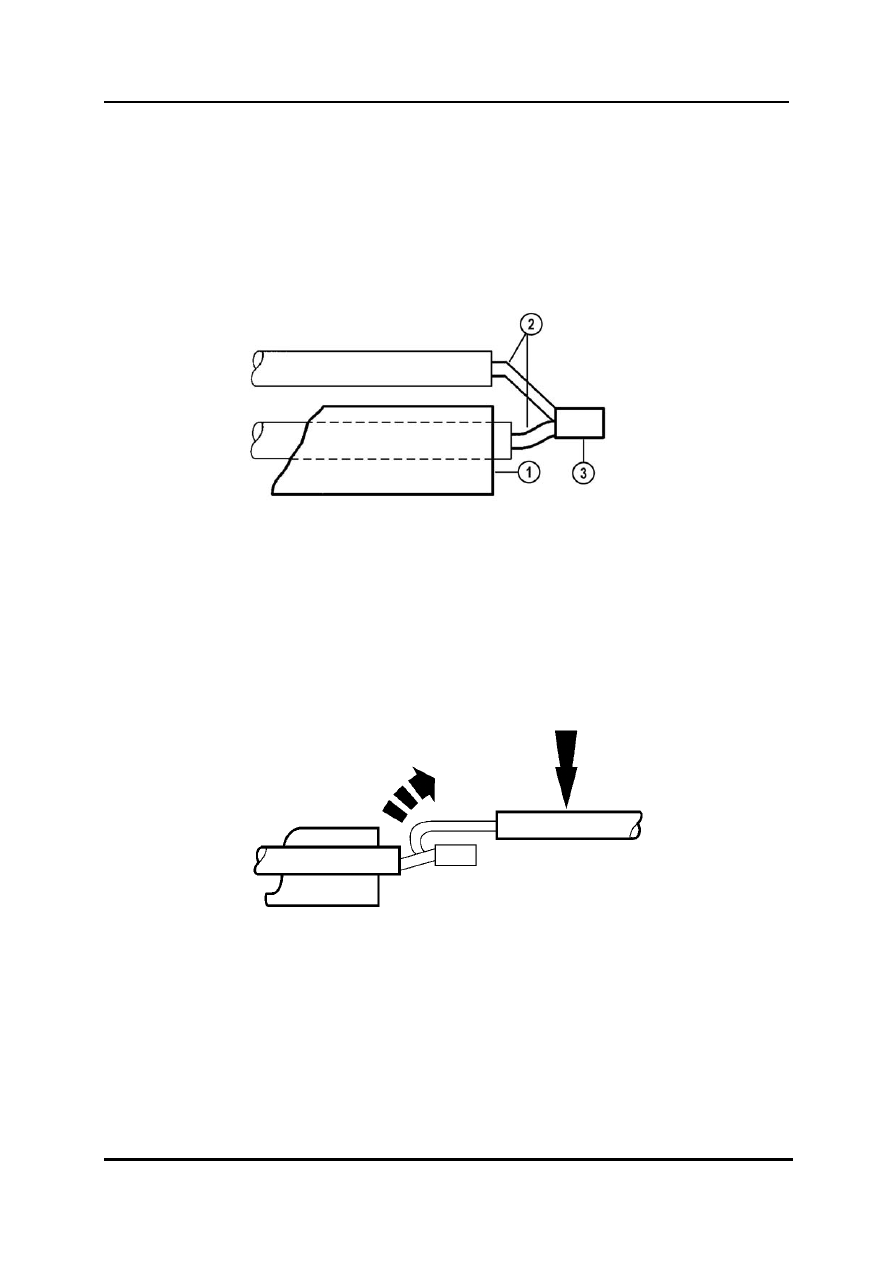

Наденьте подходящий кусочек термоусадочной трубчатой изоляции на конец
одного из проводов. Скрутите концы проводов вместе и спаяйте их. Подождите,
пока пайка остынет.


Прим:  Пользуйтесь только бескислотным припоем. Передвиньте термоусадочную

трубку так, чтобы она перекрывала изоляцию на обоих концах паяного
соединения на 15 мм.





L1004_07006



1

Усадочная трубчатая изоляция 3

Паяное соединение

2

Концы проводов






•

Загните оголённый конец кабеля 1.





L1004_07007
