Основы электрооборудования

Электрические схемы

Полезные функции

Проверка прохождения электричества

•

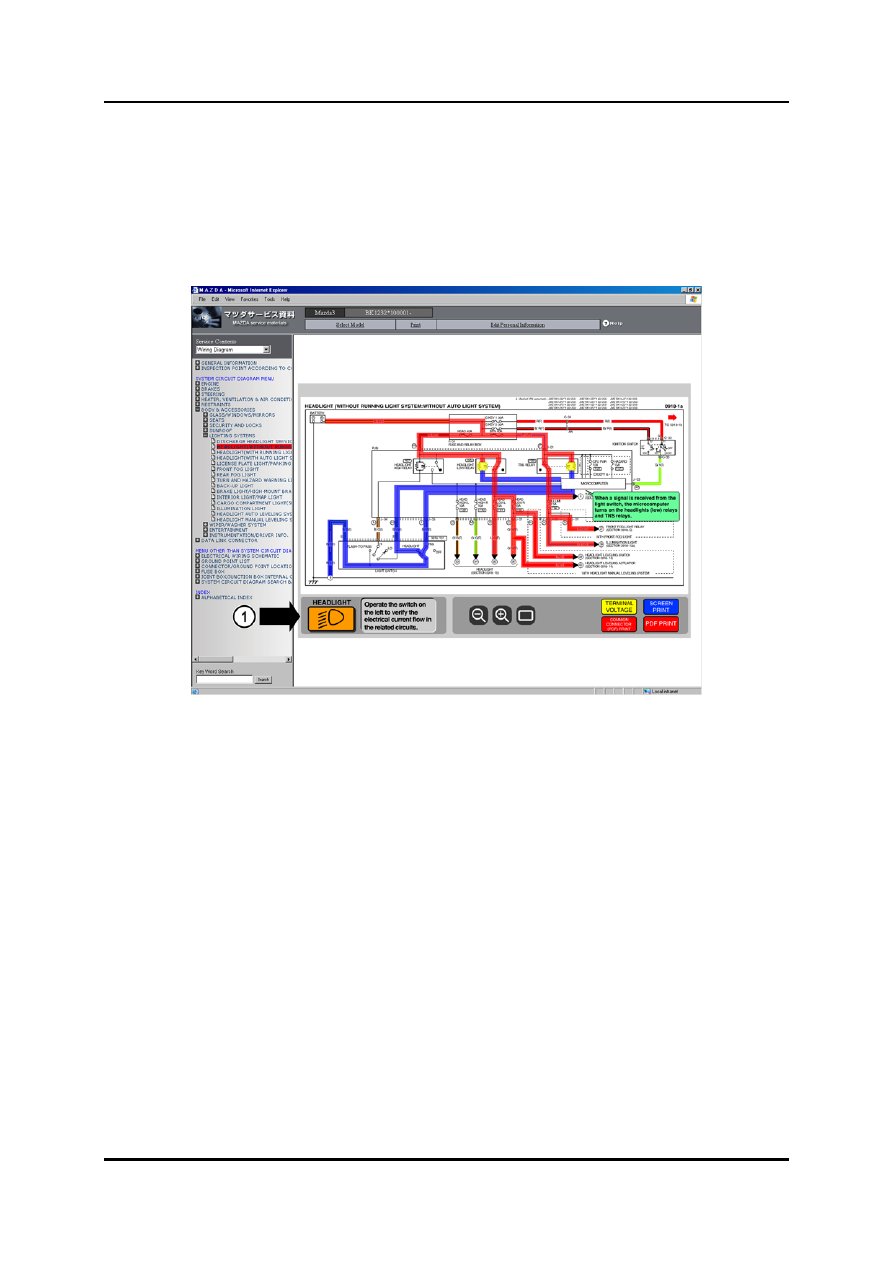

Если в нижней левой части демонстрируется выключатель, его можно щёлкнуть,
чтобы показать прохождение электрического тока в соответствующей системе.
Демонстрируются только главные потоки электрического тока.





L1004_05041

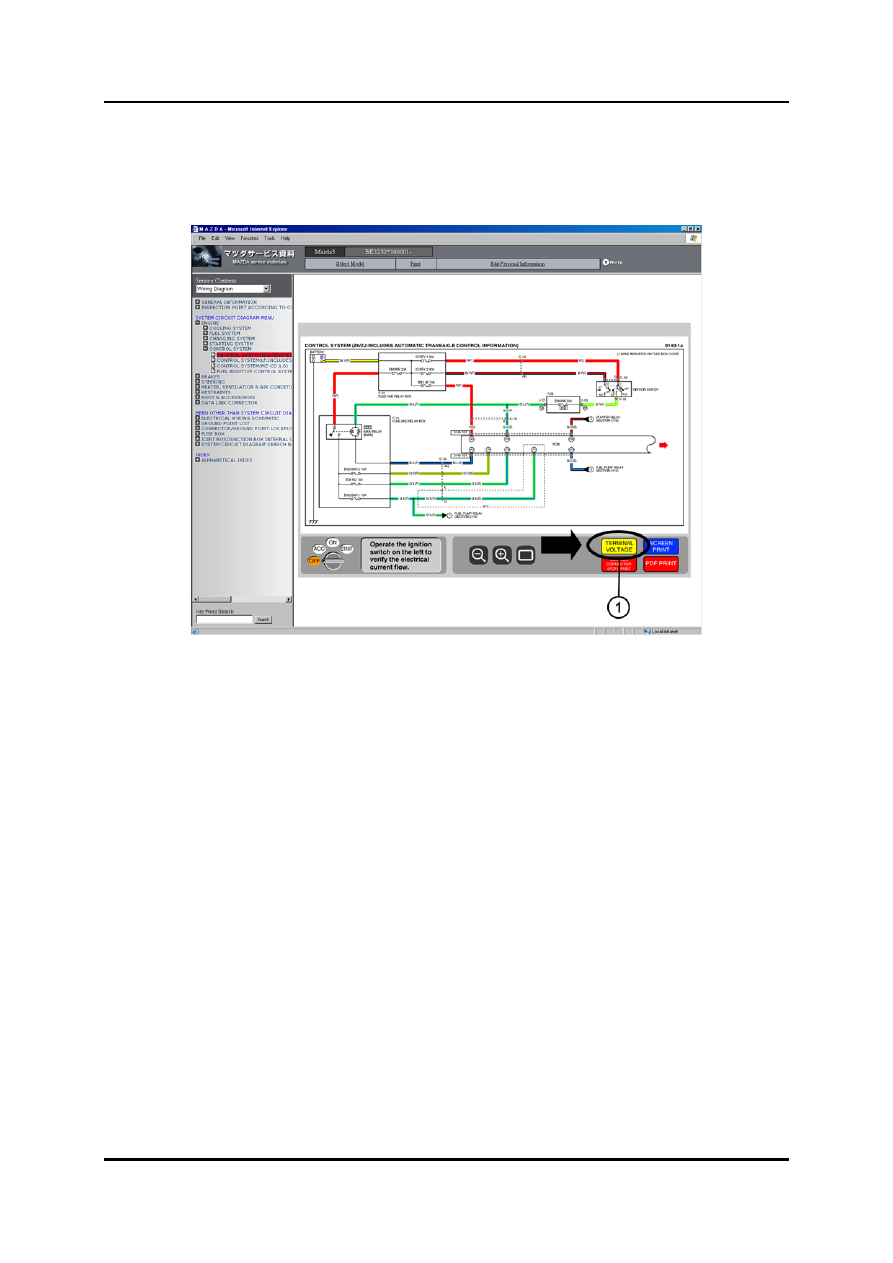

1  Щёлкните, чтобы показать прохождение





  электричества







Электрические схемы

Основы электрооборудования

Контроль мест проверки для каждого DTC

•

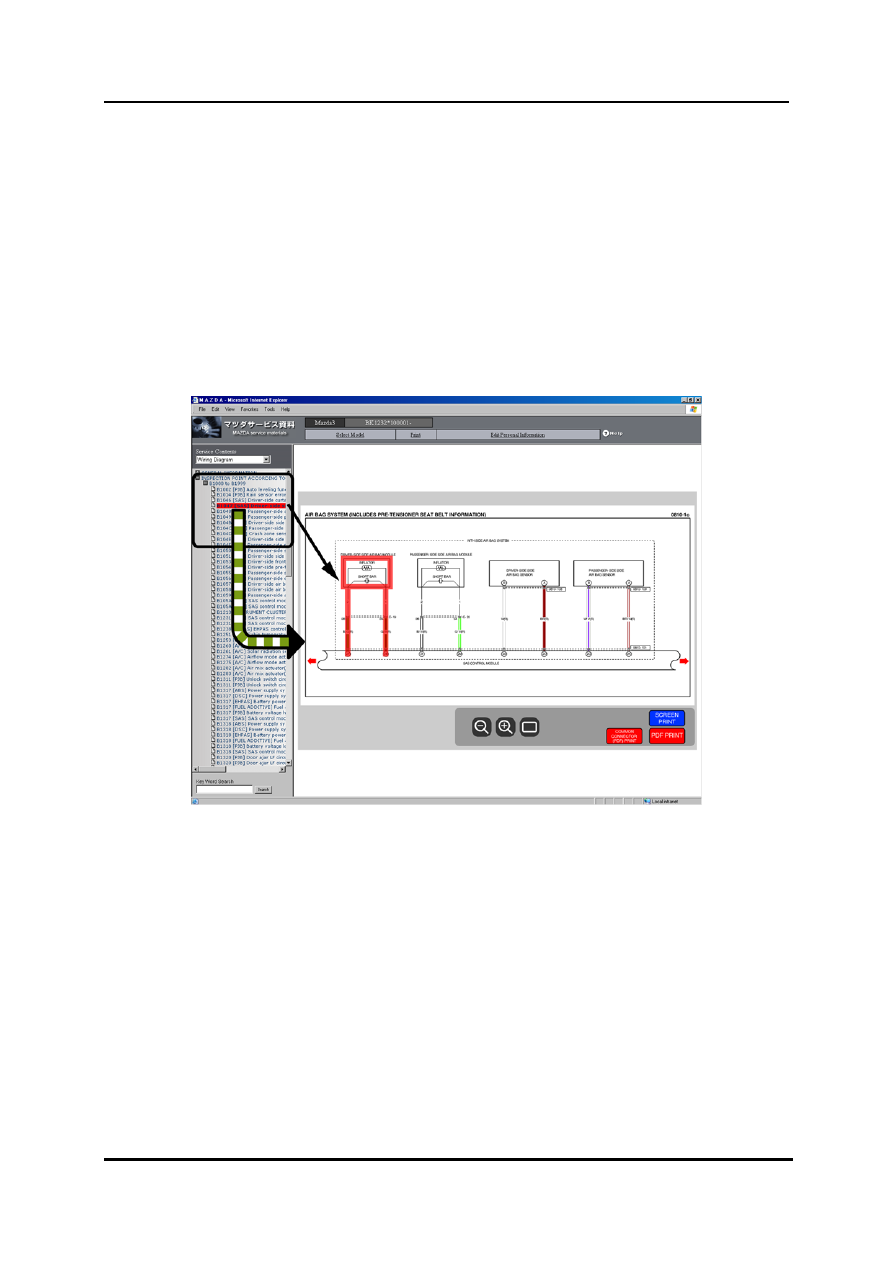

Выберите в иерархическом меню DTC, и места возможных неисправностей будут
мигать.


ПРИМ: Хотя мигающие места отображают на электрической схеме местонахождение

возможных неисправностей для соответствующего DTC, это не отражает всех
возможных мест неисправностей.


ПРИМ: Если выбран DTC, который соответствует неисправности, не относящейся к

электрическим схемам (пример: В1601 PCM обнаруживает
незапрограммированный ID-номер ключа), то демонстрируется
соответствующая страница Руководства по ремонту.
