Основы электрооборудования

Жгуты проводов

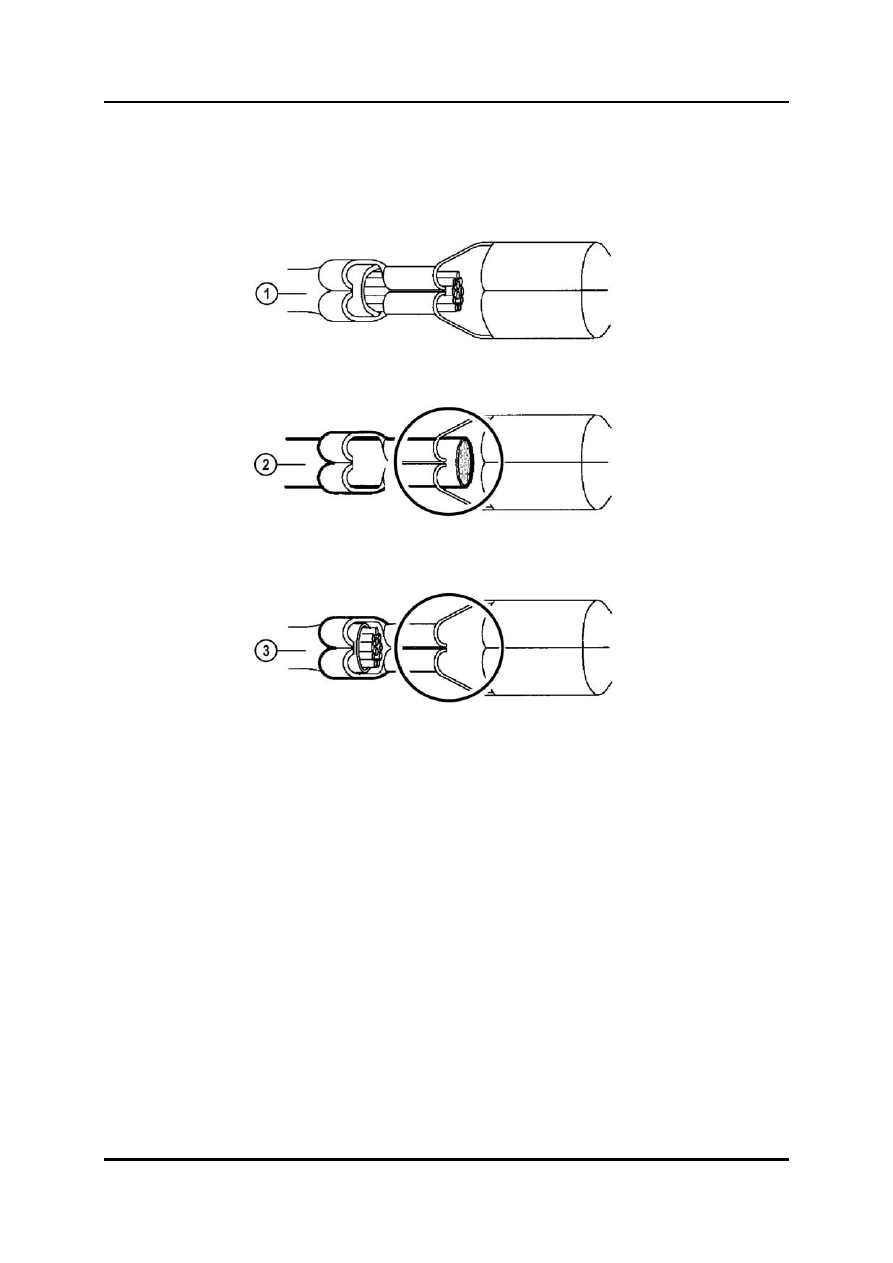

Неправильно обжатое соединение

•

Определите неисправность визуально.





L1004_07015



Правильно выполненное соединение 3 Провода остаются вне зоны контакта

Изоляция кабеля не снята







Жгуты проводов

Основы электрооборудования

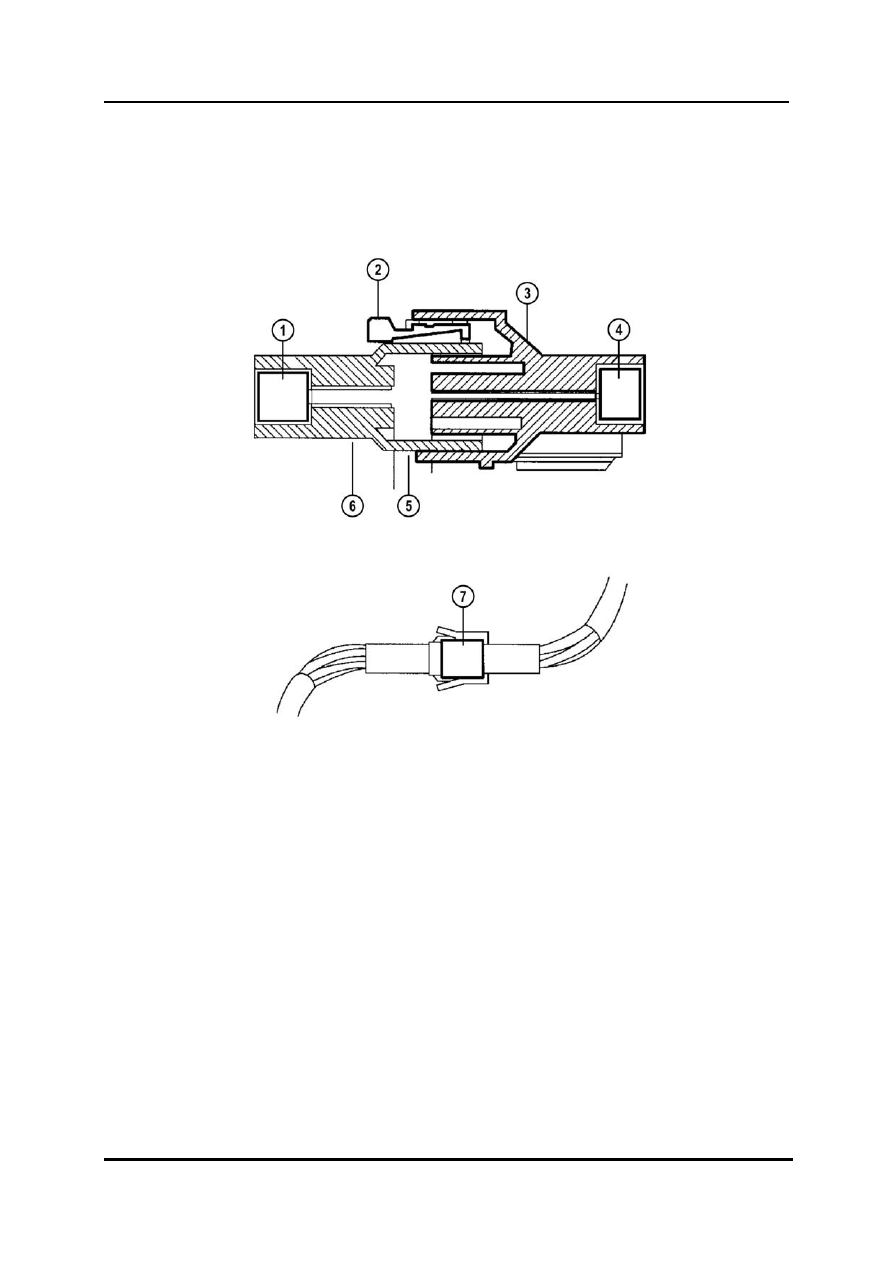

Половины соединителя не вставлены должным образом

•

Проверьте, чтобы соединение было прочно зафиксировано.





L1004_07016



Уплотнение 5

Контакт с обрывом цепи

Узел зацепления не зажат 6

Соединитель

Розетка 7

Контакт с обрывом цепи

Уплотнение







Основы электрооборудования

Жгуты проводов

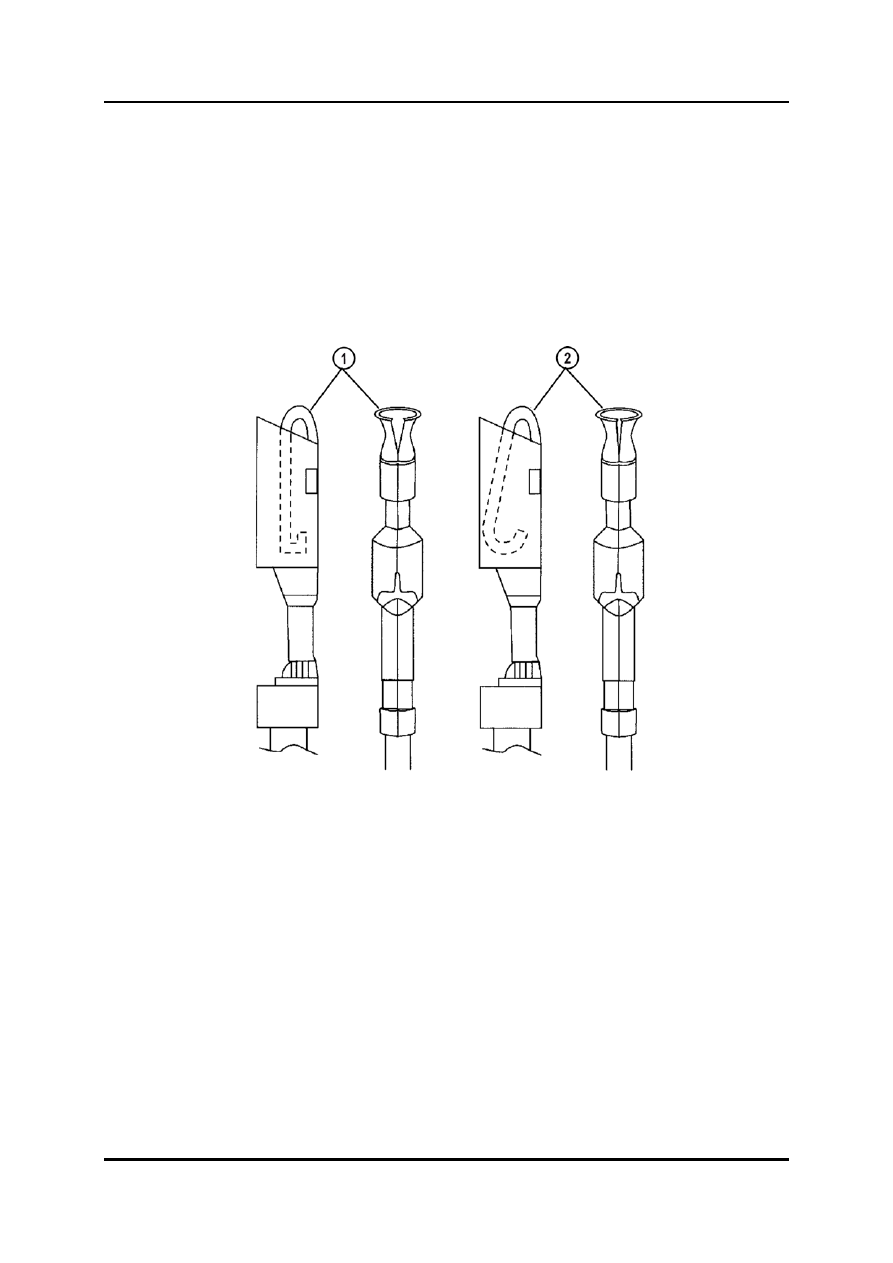

Деформированные (погнутые) контактные пружины в наконечнике

•

Погнутые контактные пружины могут прервать прохождение сигнала. Проверьте,
чтобы соединение было жёстко зафиксировано, и при необходимости замените
контакт.

•

Имеются инструменты для высвобождения контактов из пластиковых корпусов
соединителей.

•

В ремонтном комплекте можно найти запасные контакты. Они поставляются с
навитым кусочком провода, готовыми к пайке.





L1004_07017



Согнутый 2

Нормальный



Жгуты проводов

Основы электрооборудования

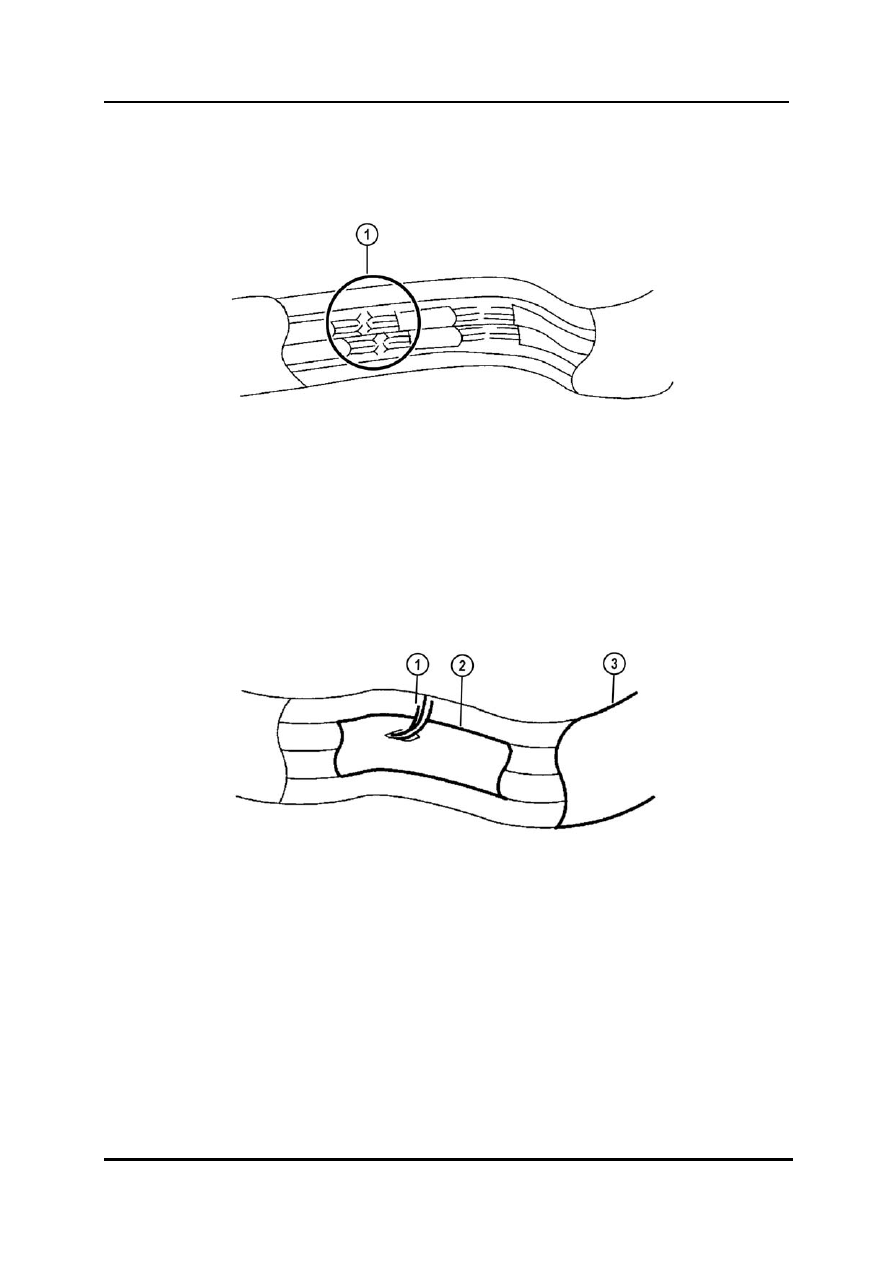

Короткое замыкание внутри жгута проводов



L1004_07018



Короткое замыкание







Распущенная жила кабеля



L1004_07019



Жила кабеля 3

Оболочка жгута проводов

Изоляционная лента
