Mazda Роторный двигатель. Руководство - часть 3

с

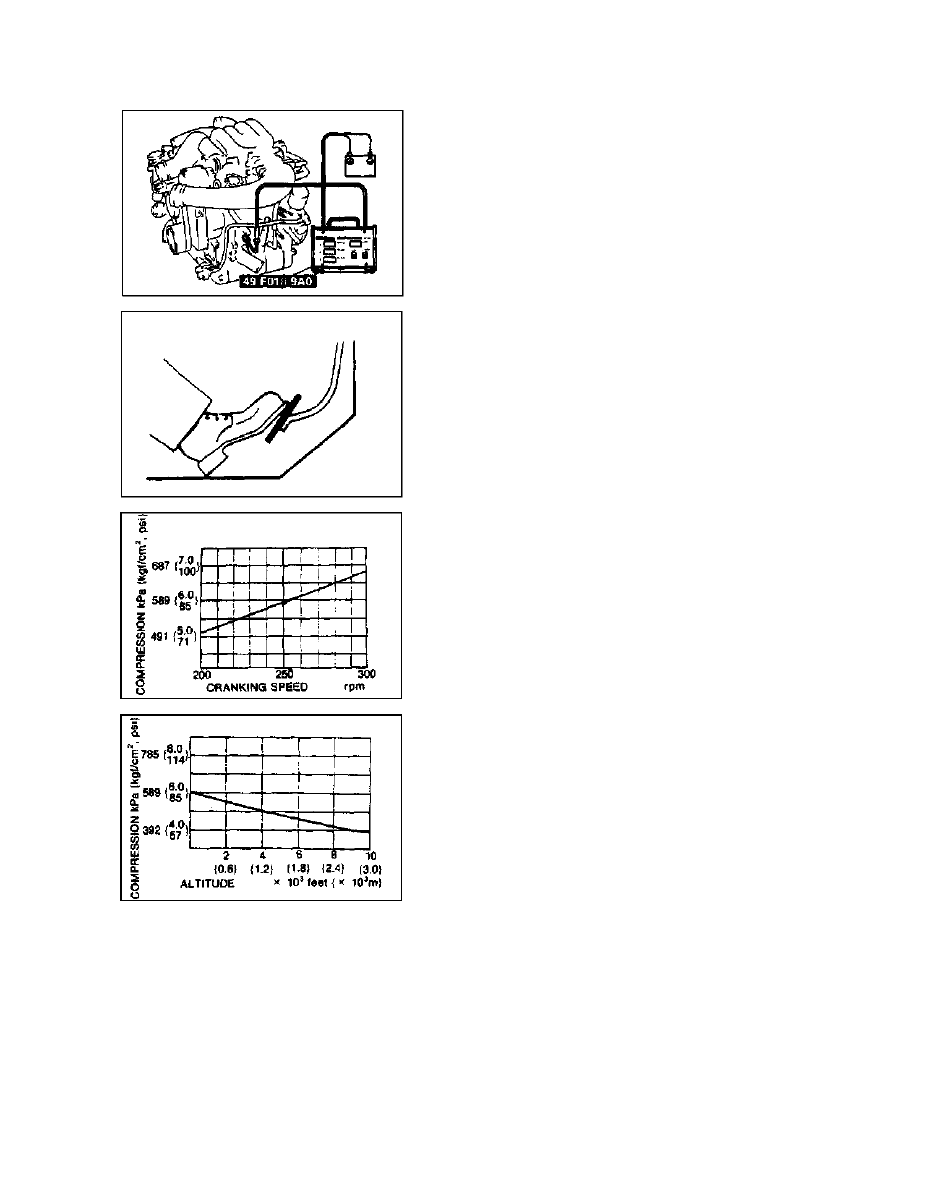

КОМПРЕССИЯ

970CX-017

6. Соедините SST с передним статором и батареей.
7. Полностью выжмите педаль акселератора и заводите

двигатель в течение  5 - 1 0 секунд.

8. Обратите внимание на компрессию трех камер сгорания и

скорость вращения вала.

Компрессия:

590 кРа {6.0 kgf/cm

2

, 85 pei} - 250 об/мин

Отличительный предел камер:

150 кРа {1.5 kgf/cm

2

, 21 psi}- 250 об/мин

Примечание
1) Если давление ниже 290 кРа {3.0 kgf/cm

2

, 43 psi}

существуют в одной или двух камерах ротора,

тестер указывает одно правильное измерение
и два 00.0 считываний.

2) Если три камеры давления - ниже 290 кРа {3.0 kgf/cm

2

,

43 psi}, тестер указывает три 00.0 чтения.

3) В вышеупомянутых случаях, скорость вращения

вала - все 00.0.

9. Проверить задние камеры используя  т у ж е процедуру.

Примечание

• Компенсируйте степень сжатия, если она измерена на

не стандартной скорости вращения вала или если она
измерена на высокой высоте.

Компенсация скорости вращения вала.

Компенсируйте скорость вращения вала.

Компенсация высоты

Компенсируйте высоту.

С-10

37U0CX-023

37U0CX-024

970СХ-018

ОБСЛУЖИВАНИЕ МАШИНЫ

С

ОБСЛУЖИВАНИЕ МАШИНЫ

ЗАДНЕЕ МАСЛЯННОЕ УПЛОТНЕНИЕ

ПОДГОТОВКА

SST

37U0CX-025

37U0CX-026

97U0CX-021

Примечание

1. Отсоедините массовую клемму аккумулятора.

2. Слейте моторное масло и ОЖ

3. Снимите механическую КПП. (Смотри Секцию J.)

Снимите автоматическую КПП. (Смотри Секцию К.)

4. Снимите кожух сцепления и диск сцепления.

(Смотри Секцию Н.)

(МТ)
5. Установите стопор (МТ) напротив маховика.

Предупреждение

• Поместите тряпку между SST и вакуумными

трубками, чтобы защитить трубки.

6. Открутите контргайку используя ключ.

7. Снимите маховик, используя съемник.
8. Уберите ключ.

97U0CX-022

С-11

49F011 101

Стопор (МТ)

маховое колесо

49 1881 055А

Стопор (AT)

противовес

Для

предотвращения
вращения
эксцентрикого
вала

Для
предотвращения
вращения
эксцентрикого
вала

49 0820 035

Ключ,

маховое колесо

49 0839 305А

Съемник,

противовес

Для
откручивания
контргайки
махового
колеса

Для

снятия

противовеса

с

ОБСЛУЖИВАНИЕ МАШИНЫ

(AT)
5. Установить SST против противовеса

97U0CX-025

6. Удалите заднюю пластину и пластину двигателя

7. Удалите контргайку используя SST.

8. Удалите противовес, используя SST.

(МТ и AT)
9. Удалить масляное уплотнение, используя SST

37U0CX-027

Примечание к установке

Заднее масляное уплотнение

1. Смажьте моторным маслом место уплотнения.
2. Установите масляное уплотнение на неподвижную

шестерню.

3. Подключите масляное уплотнение к подходящей трубе

Внешний диаметр масляного уплотнения: 95.0 мм

Предостережение
• Масляное уплотнение должно вкручиваться до тех пор,

пока оно не сравняется с краем заднего покрытия.

С-12

ОБСЛУЖИВАНИЕ МАШИНЫ

С

97U0CX-028

37U0CX-028

97U0CX-030

Маховое колесо (МТ)

1. Установите ключ на эксцентриковый вал.
2. Установите маховое колесо на эксцентриковый вал.

3. Совместите блокировочную резьбу с резьбой на

эксцентриковом валу.

4. Примените уплотнитель к поверхности контакта контргайки.

5. Установите контргайку и затяните её SST.

Момент затяжки:

400-490 N-tn {40-50 kgf-м., 290-360 ft-lbf}

Предостережение

• Поместите тряпку между SST и вакуумными

трубками, чтобы защитить трубки.

Пластина двигателя (AT)
1. Установите ключ на эксцентриковый вал.

2. Установите противовес на эксцентриковый вал.
3. Совместите блокировочную резьбу с резьбой на

эксцентриковом валу.

4. Примените уплотнитель к поверхности контакта контргайки.

5. Установить контргайку и затяните её SST.

Момент затяжки:

400-490 N-m {40-50 kgf-m, 290-360ft-lbf}

37U0CX-030

6. Установите пластину двигателя и заднюю пластину.

Момент затяжки:

44-60 N-m {4.4-6.2 kgf-m, 32-44 ft- Ibf}

Шаги После Установки
1. Добавьте моторное масло до необходимого уровню.

2. Соедините массовую клемму с аккумулятором.

3. Заведите двигатель и сделайте следующее:

(1) Проверьте не пробегает ли моторное масло.
(2) Отрегулируйте двигатель по мере необходимости.
(3) Повторно проверьте уровень масла.

С-13
