Mazda Роторный двигатель. Руководство - часть 4

СНЯТИЕ

ПОДГОТОВКА

SST

ПРОЦЕДУРА

Предупреждение

• Спустите топливное давление. (Смотрите Секцию F)

1. Отсоедините массовую клемму от аккумулятора.
2. Слейте ОЖ двигателя и моторное масло.
3. Снимите защиту.
4. Снимите КПП. (Смотрите Секции J или К.)
5. Отсоедините блок управления двигателем. (Смотрите Секцию F).
6. Снимите, в порядке показанном на рисунке, смотрите Примечание к удалению.

37U0CX-032

С-14

49G017 5A0

Поддержка,

двигатель

49G017 502

Поддержка

(Часть

49G017 5A0)

49 W023 585А

Приспособенный

ключ

Для
поддержки
двигателя

Для
предотвращения
вращения P/S
масляной помпы

Для
поддержки
двигателя

37U0CX-031

Брусок

(Часть

49G017 5A0)

49G017 503

Крюк

(Часть 49G017 5A0)

49GQ17 501

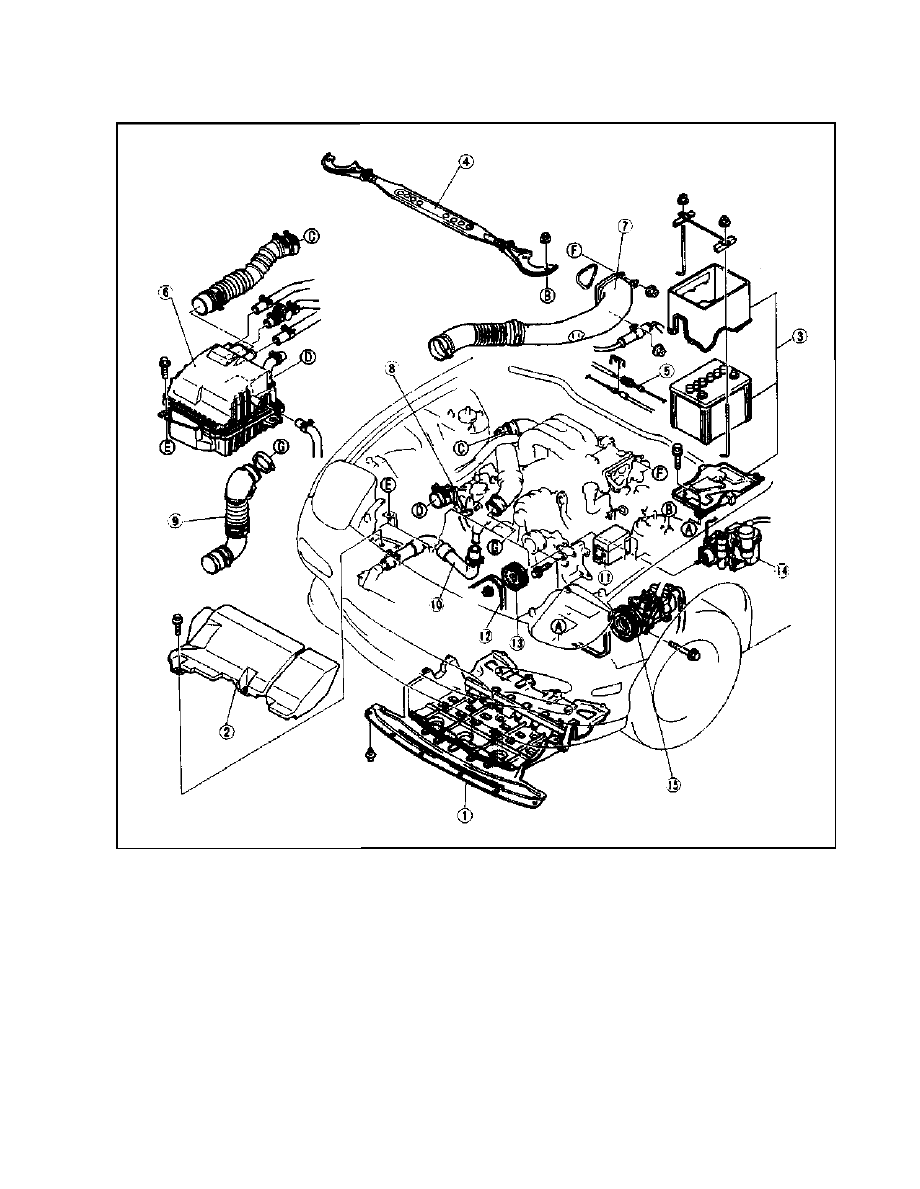

СНЯТИЕ

Шаг1

1. Защита

2. Канал свежего воздуха

3. Аккумулятор и кожух

4. Распорка

Примечание к удалению стр. С-16

5. Кабель акселератора

6. Сборочный воздухоочиститель

7. Шланг

8. Водный шланг

9. Воздушный шланг

10. Шланг радиатора (верхний)

11. Блок предохранителей

Примечание к удалению ..стр. С-16

12. Ремень двигателя

Примечание к удалению ..стр. С-25

13. P/S Шкив масляной помпы

Примечание к удалению ..стр. С-16

14. P/S масляная помпа

Примечание к удалению ..стр. С-16

15. А/С компрессор

Примечание к удалению ..стр. С-16

С-15

37U0CX-033

СНЯТИЕ

37U0CX-034

37U0CX-035

37U0CX-036

37U0CX-037

37U0CX-038

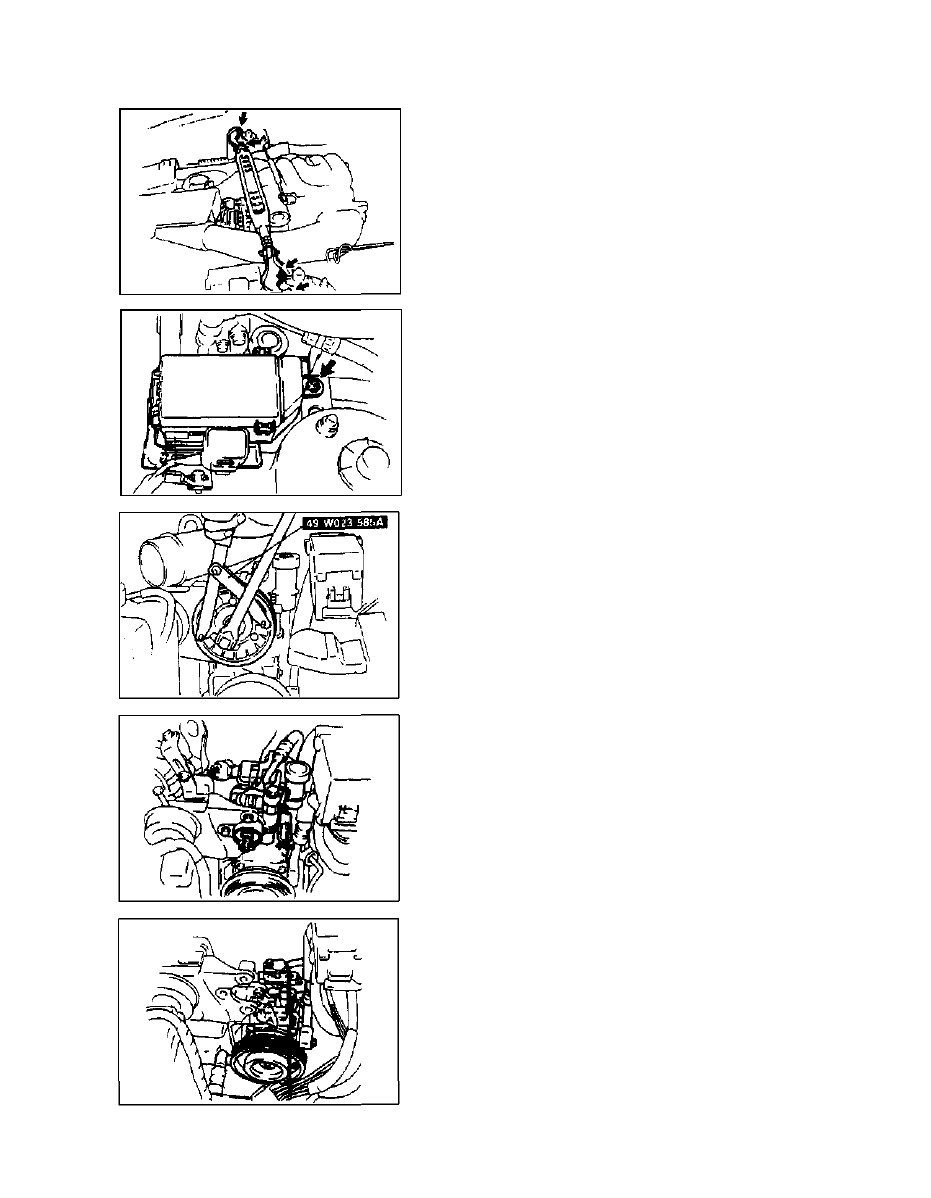

Напоминание к Снятию
Распорка
1. Снимите распору.

2. Временно затяните контргайку на болт.

Блок предохранителей

Снимите блок предохранителей со связанными

коннекторами

P/S Шкив масляной помпы
1. Подержите шкив P/S масляной помпы используя SST

2. Снимите гайку P/S масляной помпы.

3. Снимите шкив P/S масляной помпы.

P/S Масляная помпа

Предупреждение

• Не повредите шланги.

1. Снимите P/S масляную помпу с соединённым шлангом.

2. Поместите насос далеко от двигателя,

поддерживая его с веревкой.

А/С Компрессор

Предупреждение

• Не повредите шланги.

1. Снимите А/С компрессор с соединённым шлангом.

2. Поместите компрессор далеко от двигателя,

поддерживая его с веревкой.

С-16

СНЯТИЕ

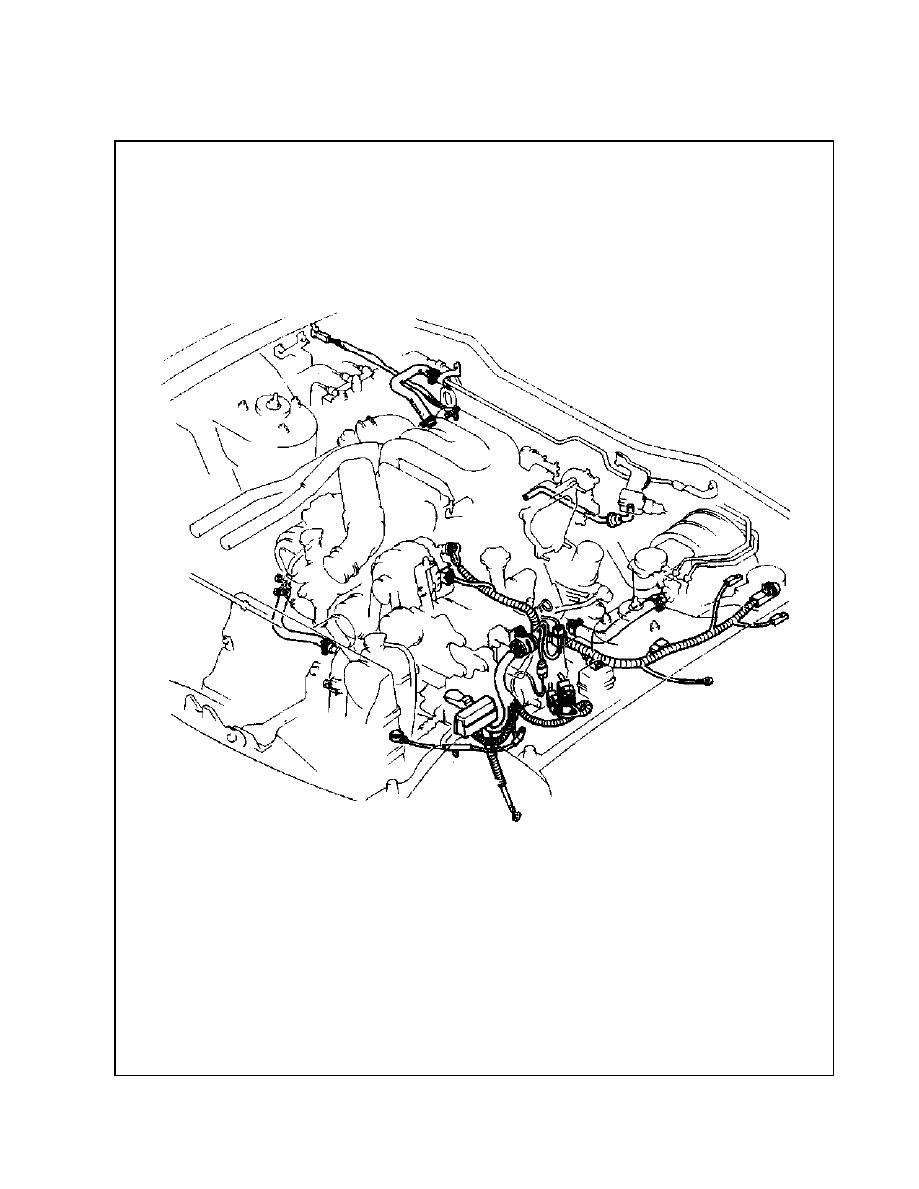

Шаг 2

Разъедините конвекторы и шланги

37U0CX-039
