Трансмиссия / Мост

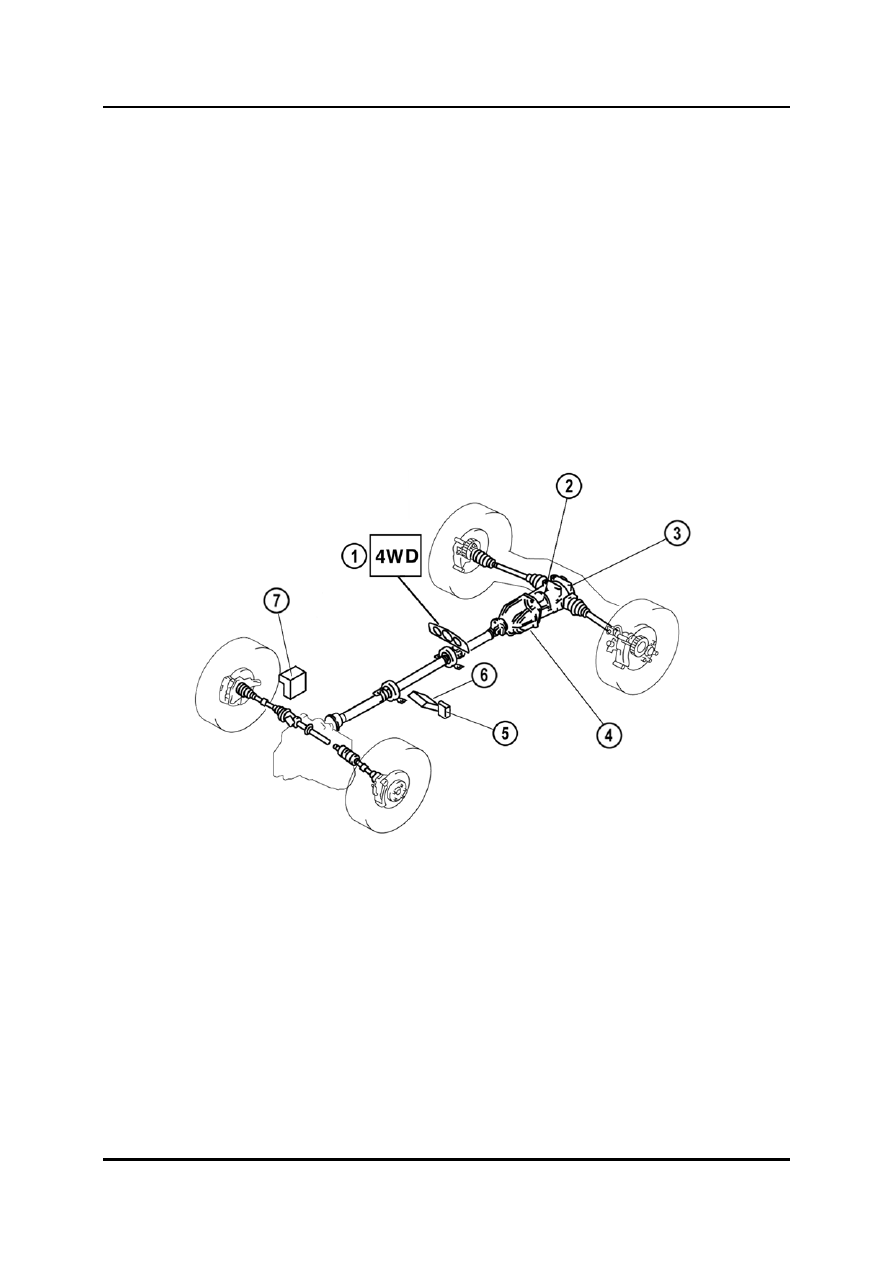

Комплектующие детали

•

Соединение с электронным управлением (соленоид 4WD):

–

На основании сигнала от 4WD CM оно управляет электромагнитной муфтой и
передаёт крутящий момент приводного вала на задние колёса.

•

Датчик температуры масла дифференциала:

–

Сообщает 4WD CM температуру масла заднего дифференциала.

•

4WD CM:

–

Управляет работой соединения с электронным управлением (соленоидом
4WD), в основном, на основании сигналов, указывающих положение педали
акселератора, скорость колёс и температуру масла дифференциала.

–

Выдаёт режим управления соединением и управляющую предупредительную
информацию 4WD в виде сигнала CAN.

–

Контролирует систему бортовой диагностики и отказобезопасную систему на
предмет наличия неисправности в системе 4WD.

•

Предупредительная световая сигнализация 4WD:

–

Горит непрерывно или мигает, чтобы предупредить водителя о неисправности
или отказе управления в системе 4WD.

•

PCM:

–

Предоставляет данные о положении педали акселератора, скорости вращения
коленчатого вала двигателя и нейтральном положении коробки передач в
блоке с ведущим мостом на шину данных CAN, доступную 4WD CM.

•

DSC HU/CM (Dynamic Stability Control Hydraulic Unit/Control Module = модуль
управления гидравлической системой контроля динамической устойчивости):

–

Предоставляет данные о скорости четырёх колёс, режиме работы DSC, угле
поворота рулевого колеса и сигнал запроса вращающего момента соединения
на шину данных CAN, доступную 4WD CM.

Трансмиссия / Мост

Соединение с электронным управлением

•

В системе соединения с электронным управлением использована
электромагнитная муфта, которая работает плавно благодаря отсутствию влияния
тягового усилия передних и задних колёс.

•

Конструкция соединения позволяет вращающему моменту, формируемому
направляющей муфтой, усиливаться кулачковым механизмом, давая, таким
образом, возможность главной муфте получать высокую степень вращающего
момента.

•

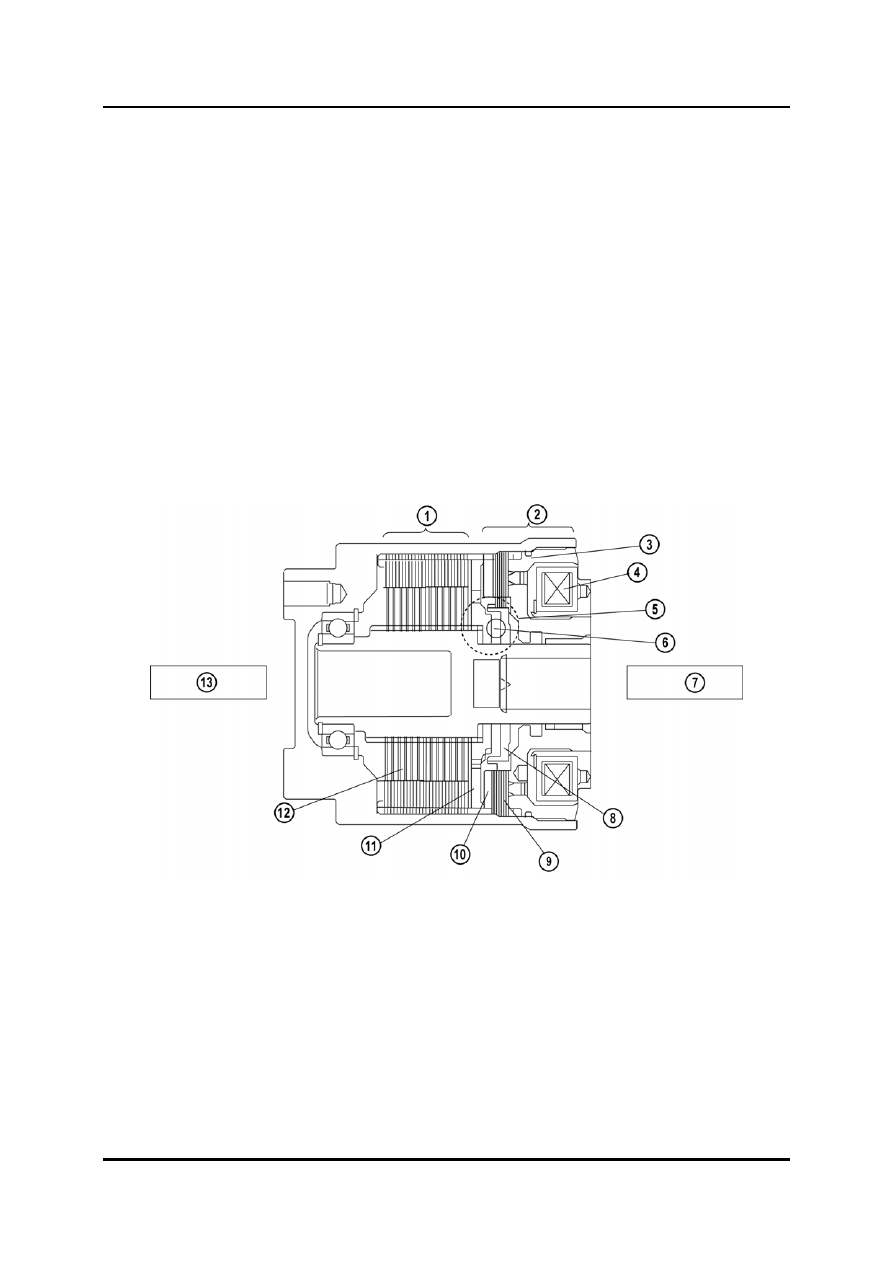

Соединение с электронным управлением состоит, в основном, из
электромагнитной муфты, кулачкового механизма и системы передачи
вращающего момента.

•

Электромагнитная муфта состоит из соленоида 4WD (электромагнитной катушки),
заднего картера, который образует путь магнитного потока, направляющей муфты
и сердечника. Кулачковый механизм состоит из направляющего кулачка, шариков и
главного кулачка. Система передачи вращающего момента состоит из главной
муфты и ATF (Automatic Transmission Fluid = жидкость для автоматической коробки
передач).





M6-MPS_03014



1

Система передачи вращающего

7

Сторона задних колёс



момента 8

Направляющий кулачок

2

Электромагнитная муфта 9

Направляющая муфта

3

Задний картер 10

Сердечник

4

Соленоид 4WD (электромагнитная

11

Главный кулачок



катушка) 12

Главная муфта

5

Кулачковый механизм 13

Сторона передних колёс

6

Шарик







03-18

Трансмиссия / Мост

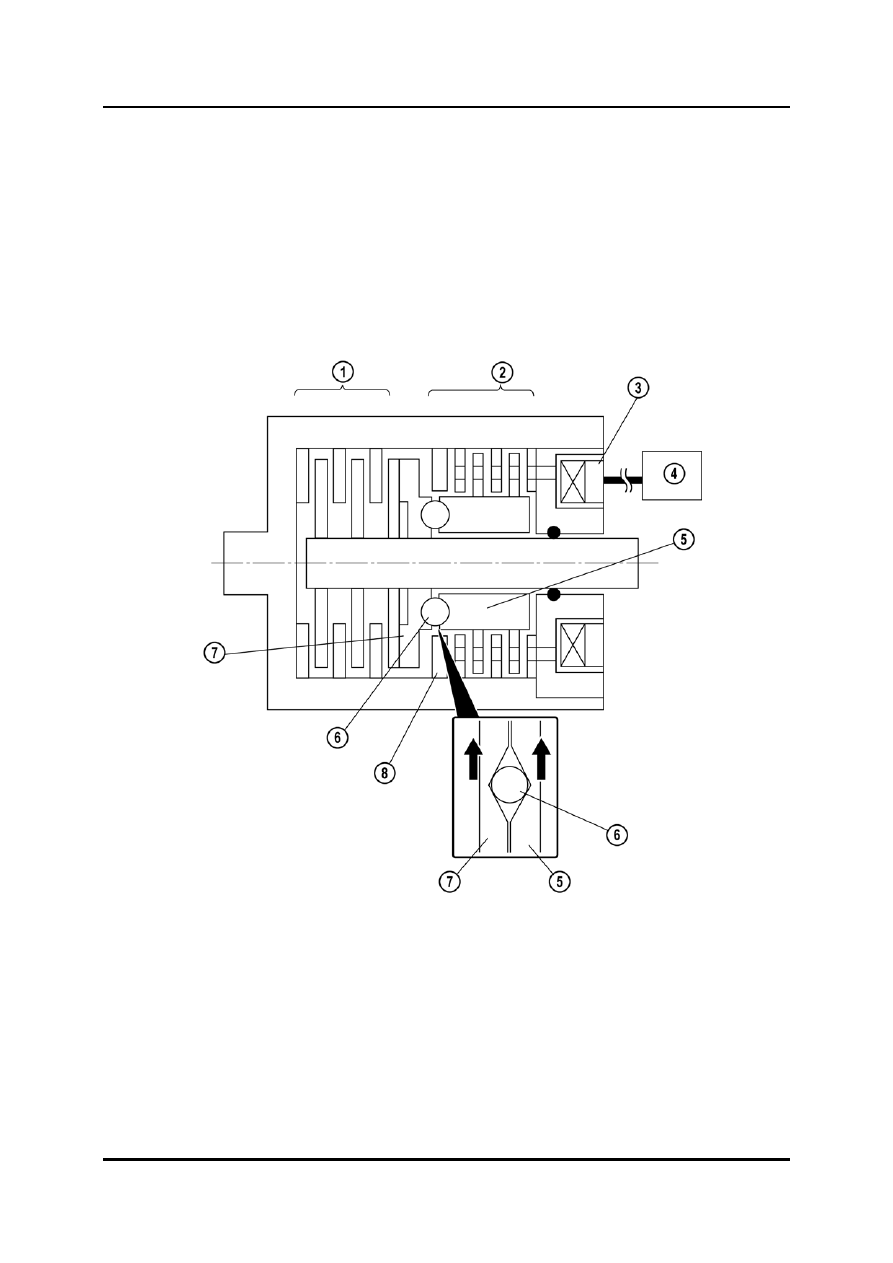

Работа соединения с электронным управлением

Управляющий ток соленоида 4WD в состоянии OFF

•

Когда управляющий ток соленоида 4WD выключен (OFF), в направляющей муфте
не создаётся никакого вращающего момента, потому что через соленоид 4WD не
протекает никакого тока. В то же время, направляющий кулачок и главный кулачок
вращаются в одном направлении посредством шариков, а главный кулачок не
прилагает никакого толкающего усилия со стороны главной муфты. Поэтому
тяговое усилие не передаётся от передних колёс на задние колёса.





M6-MPS_03015



1

Главная муфта 5

Направляющий кулачок

2

Направляющая муфта 6

Шарик

3

Соленоид 4WD (электромагнитная

7

Главный кулачок



катушка) 8

Сердечник

4 4WD

CM
