PANEL REPAIRS

PANELS

5

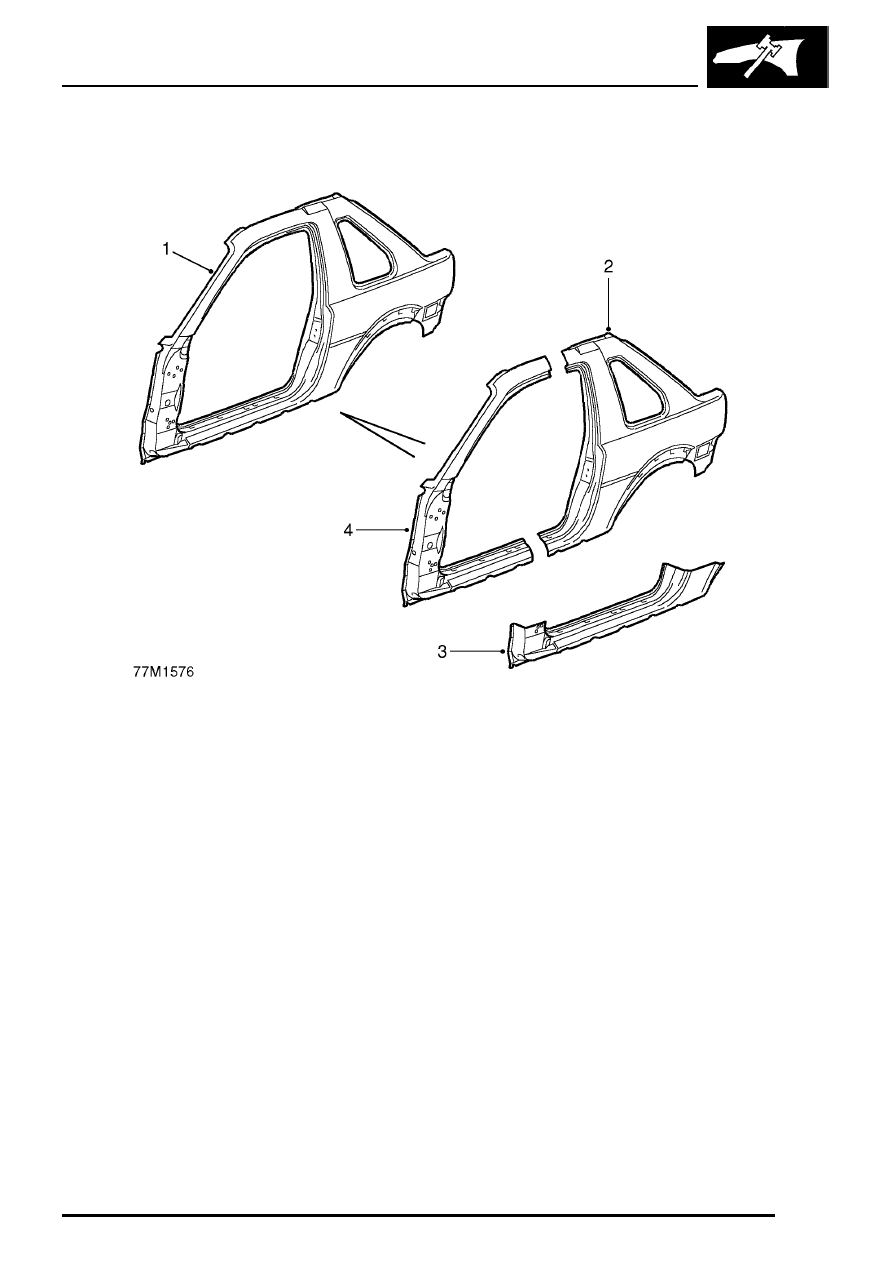

Outer body side panels - 3 door

1. Outer body side assembly
2. Rear outer body side panel

3. Lower outer body side panel
4. Front outer body side panel

PANEL REPAIRS

6

PANELS

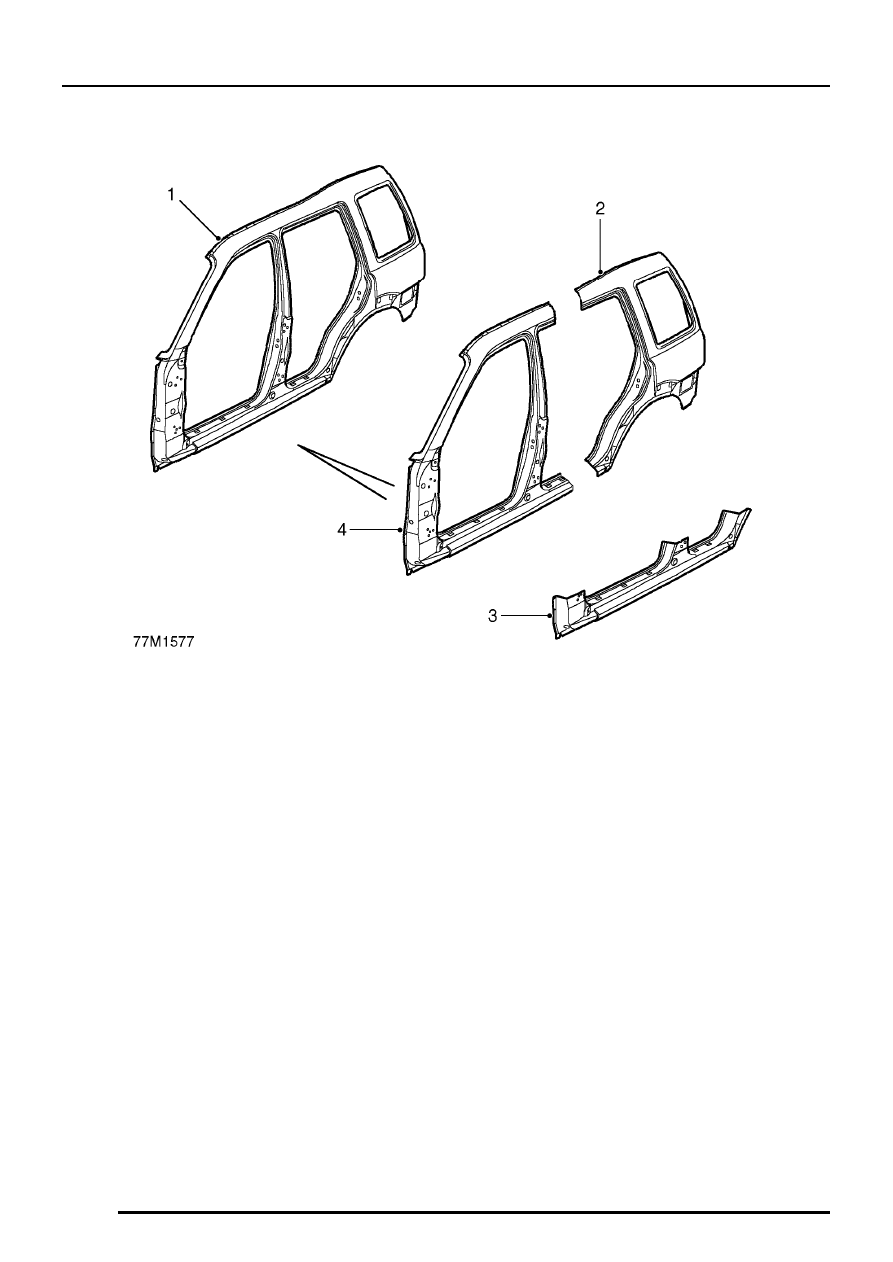

Outer body side panels - 5 door

1. Outer body side assembly
2. Rear outer body side panel

3. Lower outer body side panel
4. Front outer body side panel

PANEL REPAIRS

PANELS

7

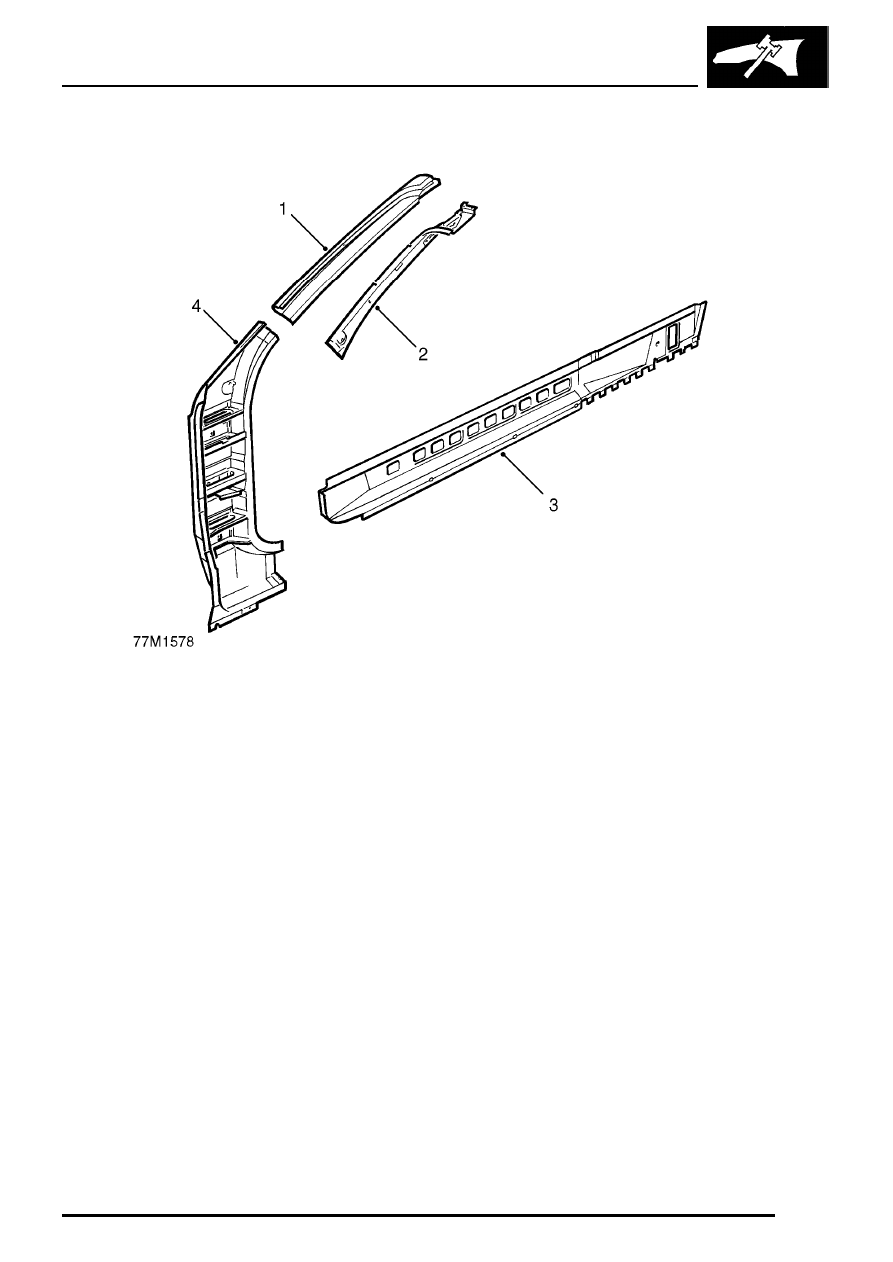

Front inner body side panels - 3 door

1. A post reinforcement
2. Inner A post

3. Inner sill reinforcement
4. Lower A post reinforcement

PANEL REPAIRS

8

PANELS

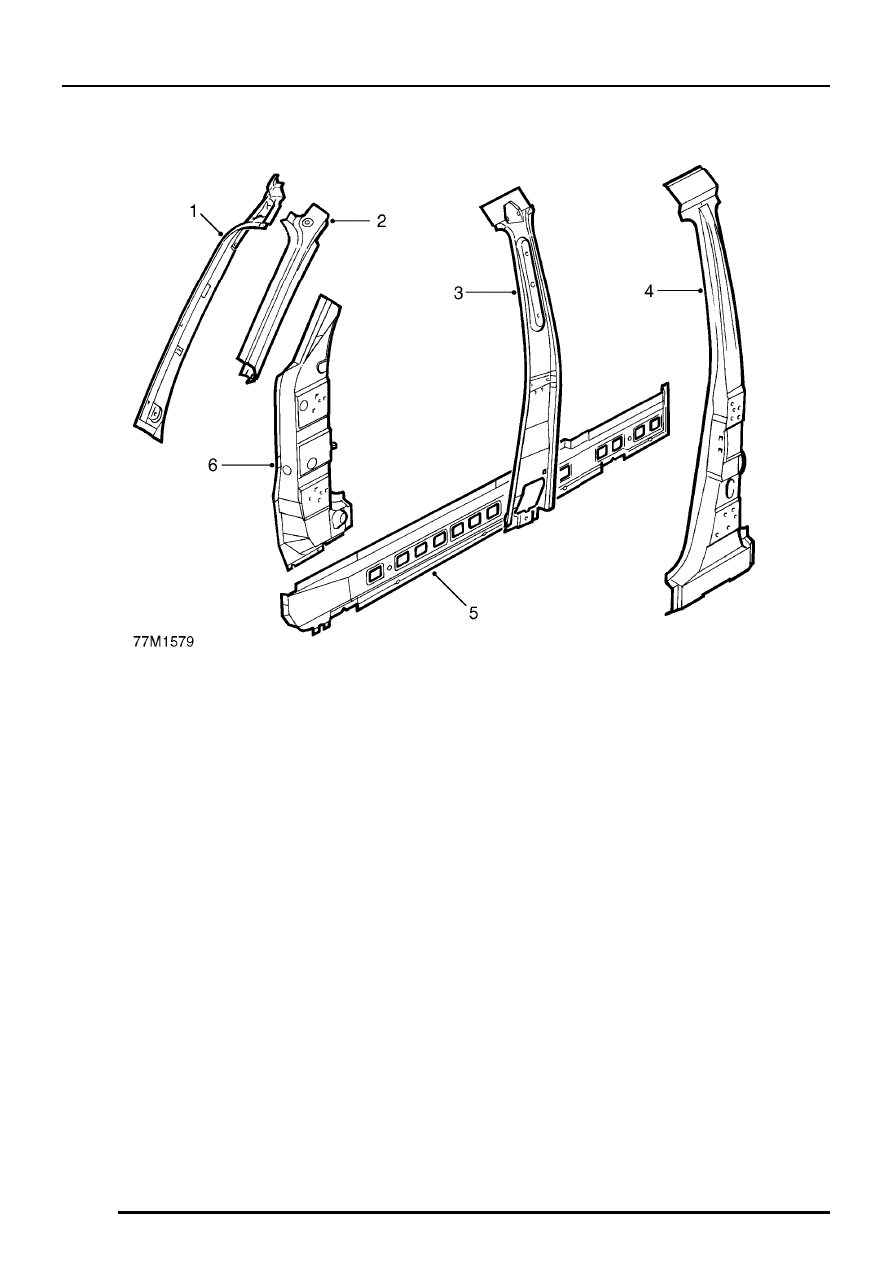

Front inner body side panels - 5 door

1. Inner A post
2. A post reinforcement
3. Inner (B/C post) panel

4. B/C post reinforcement
5. Inner sill reinforcement
6. Lower A post reinforcement
