Freelander Body Repair Manual - part 60

PANEL REPAIRS

SEALING AND CORROSION PROTECTION

25

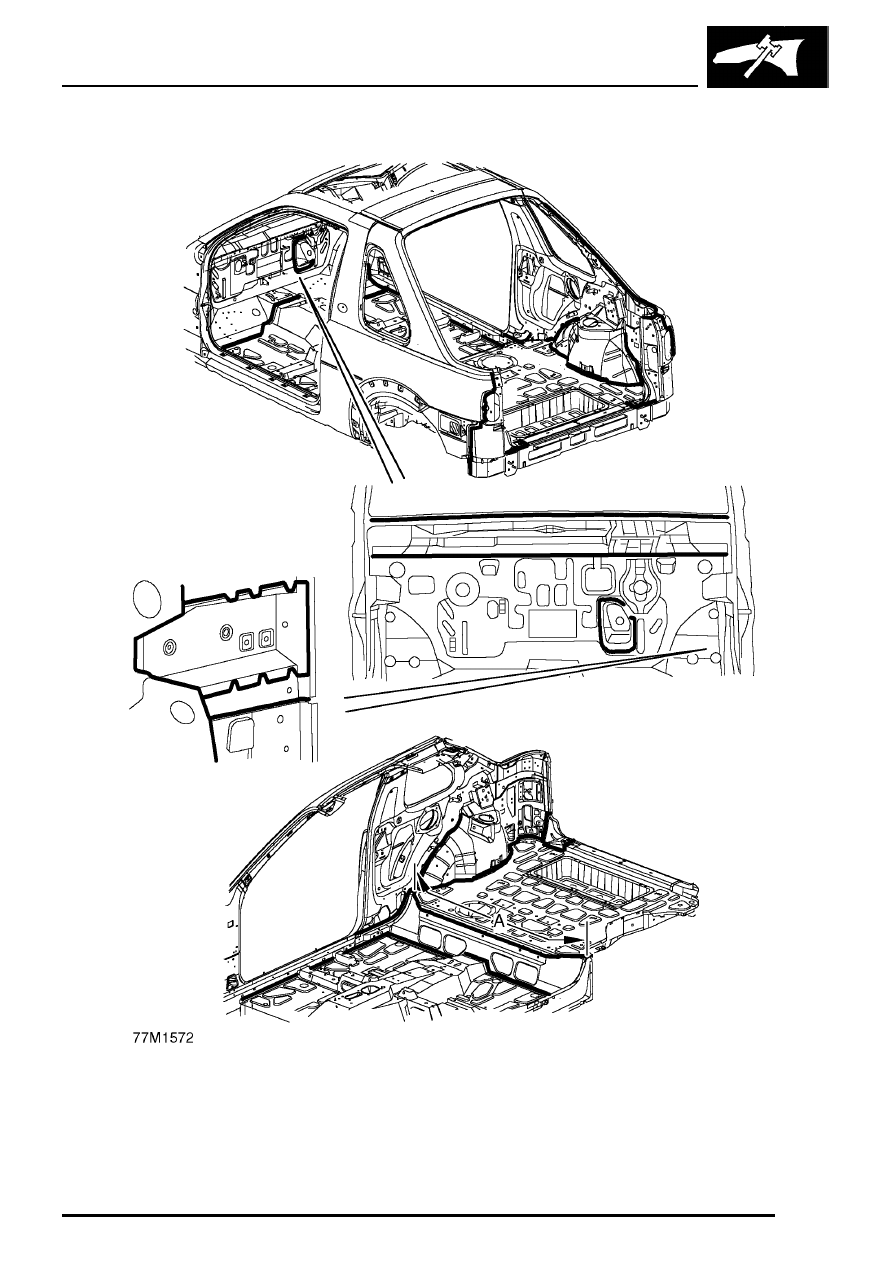

Seam sealer on vehicle interior and rear quarter - 3 door

Seams symmetrically opposite to those shown are also treated. Sealant to be wiped to a smooth finish over length
’A’ (rear load floor to rear heelboard underframe).

PANEL REPAIRS

26

SEALING AND CORROSION PROTECTION

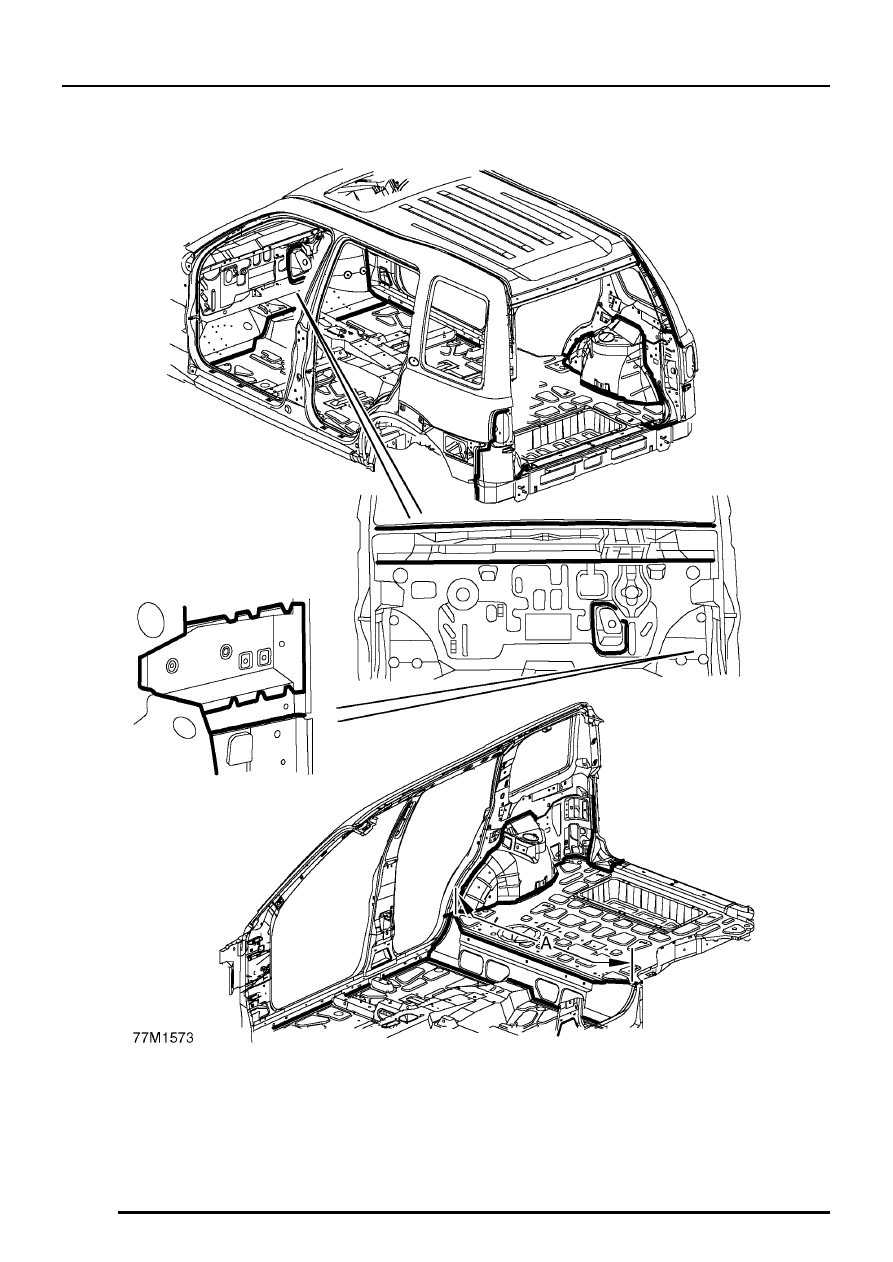

Seam sealer on vehicle interior and rear quarter - 5 door

Seams symmetrically opposite to those shown are also treated. Sealant to be wiped to a smooth finish over length
’A’ (rear load floor to rear heelboard underframe).

PANEL REPAIRS

SEALING AND CORROSION PROTECTION

27

SOUND DAMPENING

During production, expanded foam is incorporated
into some body cavities to reduce noise or prevent
the ingress of moisture, dust and fumes. After a
repair that involves replacement of a section
containing expanded foam, the new section must be
injected with an approved sound dampening foam.
See INFORMATION, Sealing and corrosion
protection. The sound dampening foam should be
injected after paint refinishing and application of
cavity wax.

Accessible cavities that must be injected with sound
dampening foam are detailed in the following
Figures. When injecting the foam, ensure the foam
fills a complete cross section of the cavity.

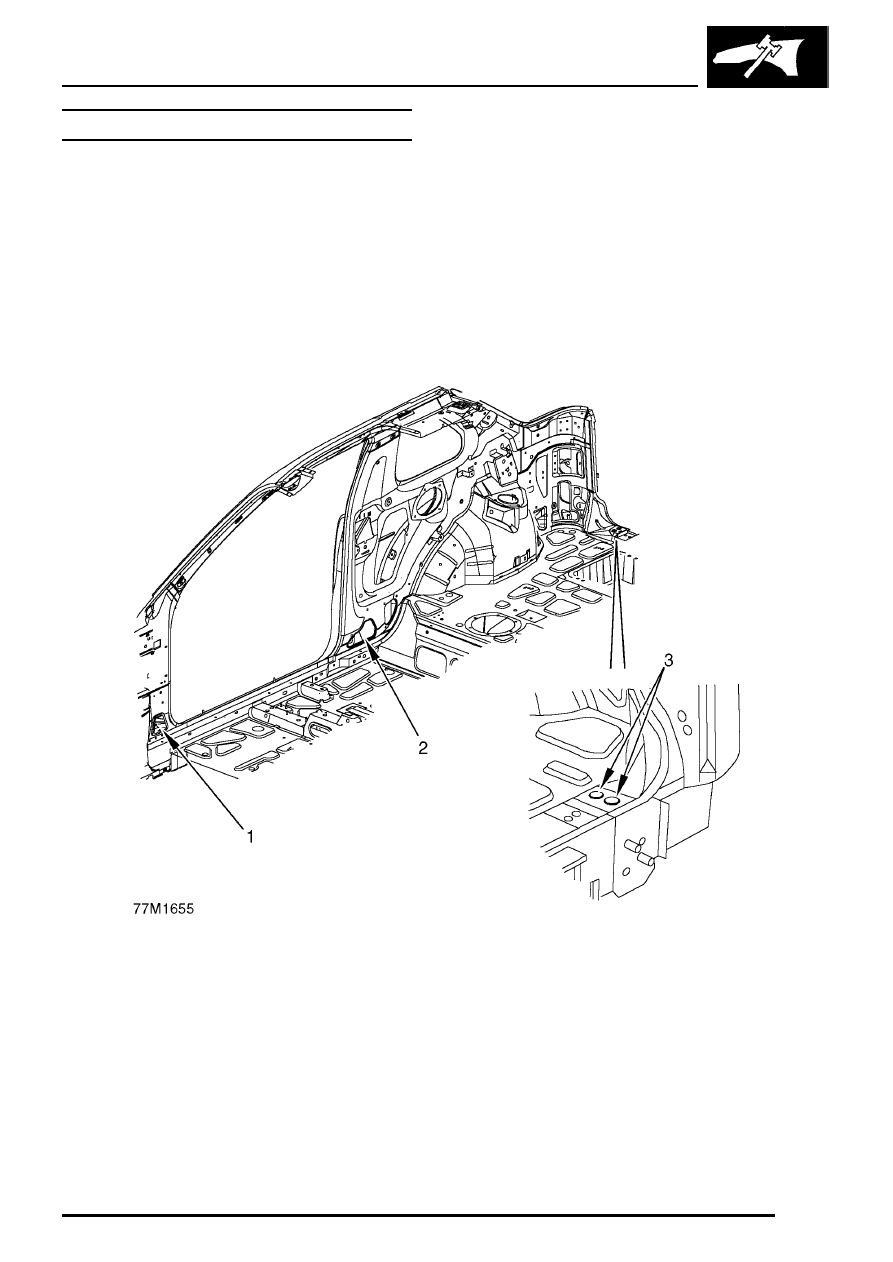

Sound dampening foam injection points - 3 door

Cavities symmetrically opposite to those shown must also be treated.

1. ’A’ post reinforcement to sill

reinforcement/inner sill

2. ’B’ post reinforcement to sill

reinforcement/inner sill

3. End of rear lower body closing assembly -

inject through either hole, angle applicator
nozzle to fill outboard end of assembly

PANEL REPAIRS

28

SEALING AND CORROSION PROTECTION

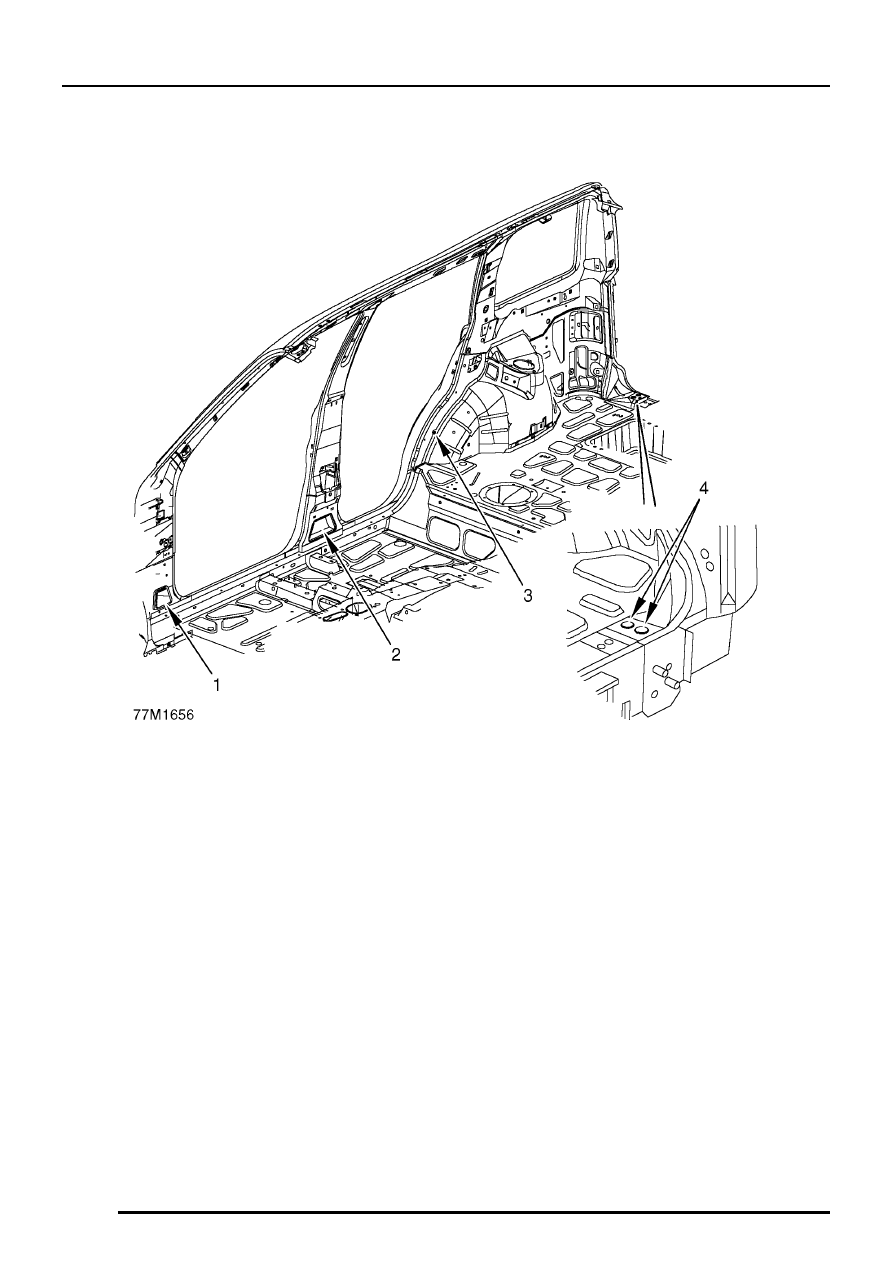

Sound dampening foam injection points - 5 door

Cavities symmetrically opposite to those shown must also be treated.

1. ’A’ post reinforcement to sill

reinforcement/inner sill

2. ’B/C’ post reinforcement to sill

reinforcement/inner sill

3. Outer wheelarch to outer body side
4. End of rear lower body closing assembly -

inject through either hole, angle applicator
nozzle to fill outboard end of assembly
