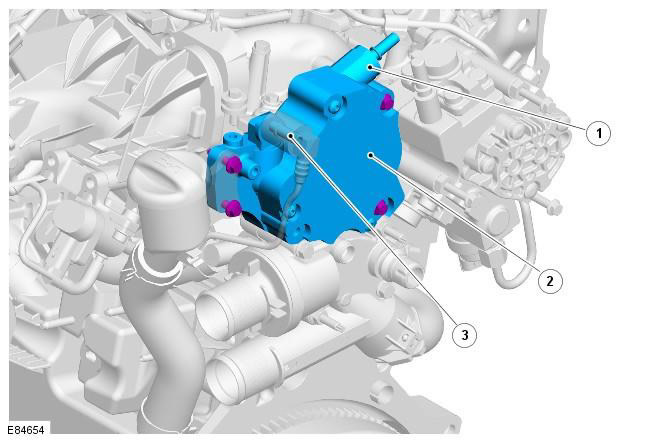

ПРИМЕЧАНИЕ: Ударопрочный предохранительный
щиток насоса не показан.
Поз. |
№ запасной части |
Наименование |
1 |
- |

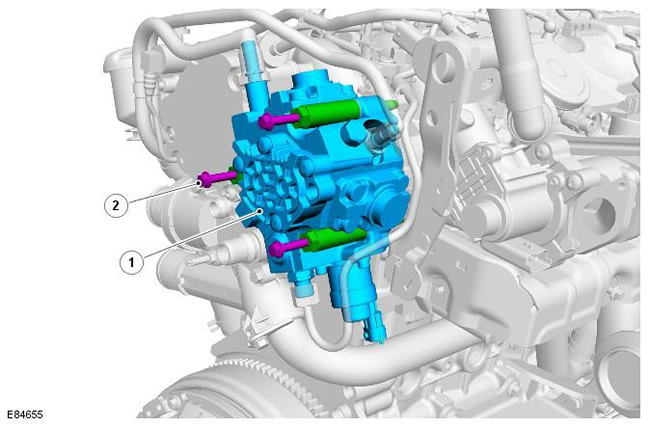

Топливный насос высокого давления |
2 |
- |
Болт (3 шт.) |
Топливный насос высокого давления крепится тремя болтами к
правой задней части головки цилиндров и приводится в действие
выпускным распределительным валом. Корпус насоса состоит из
фланца и цилиндрического корпуса, в котором располагается вал
привода насоса. Корпус приводного вала выступает внутрь головки
цилиндров и уплотнен уплотнительным кольцом.
На конце приводного вала устанавливается приводной диск, который
соединяется с соответствующим пазом на конце выпускного
распределительного вала.
Перед топливным насосом высокого давления располагается
ударопрочный щиток, который обеспечивает защиту в случае
лобового столкновения.
Топливный насос - это радиальный трехпоршневой насос, который
подает топливо в топливный коллектор и работает под управлением
модуля ECM. За дополнительной информацией обратитесь к главе:
- Подача топлива и органы управления (303-04B Подача
топлива и органы управления - 2.2L Duratorq - Td4, Описание
и принцип действия)
- Electronic Engine Controls (303-14 Electronic Engine
Controls - 2.2L Duratorq - Td4, Описание и принцип
действия).
