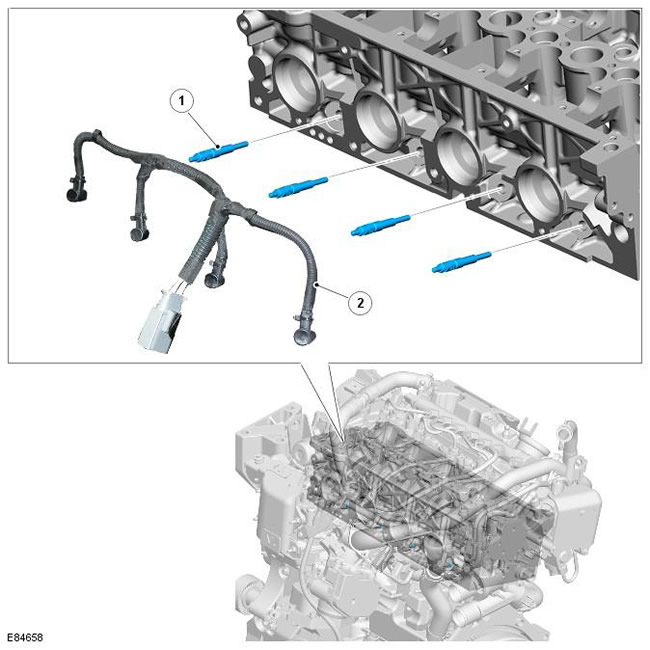

Поз.	№ запасной части	Наименование
1	-	Свеча подогрева
2	-	Электропроводка свечей подогрева

Четыре свечи подогрева устанавливаются внизу на правой стороне головки цилиндров, рядом с каждым спиральным впускным портом. Каждая свеча подогрева располагается в высверленном канале, ее наконечник выступает внутрь камеры сгорания. Свечи подогрева соединены общим жгутом электропроводки и управляются модулем ECM.

Свечи подогрева обеспечивают предварительный подогрев камеры сгорания до и во время проворачивания коленчатого вала двигателя, поддерживая процесс горения. Свечи подогрева играют исключительно важную роль в облегчении запуска двигателя, а также снижают токсичность выхлопа и уровень шумов непрогретого двигателя. За дополнительной информацией обратитесь к главе:


• Electronic Engine Controls (303-14 Electronic Engine Controls - 2.2L Duratorq - Td4, Описание и принцип действия)
• Система свечей подогрева (303-07B Система свечей подогрева, Описание и принцип действия).

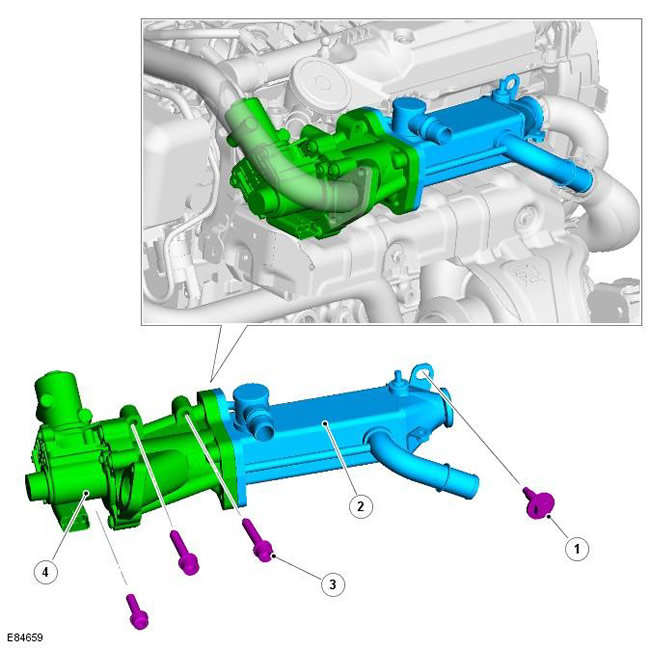

Поз.	№ запасной части	Наименование
1	-	Крепление к крышке распределительных валов
2	-	Теплообменник EGR
3	-	Болт (3 шт.)
4	-	Клапан EGR

Клапан в сборе с теплообменником EGR располагаются на правой стороне головки цилиндров, над выпускным коллектором, и закреплены четырьмя элементами крепления. Впускной трубопровод соединяет теплообменник EGR с выпускным коллектором. Газоперекачивающая трубка проходит через двигатель и соединяет выпуск клапана EGR с корпусом впускного коллектора.

Трубопровод на корпусе теплообменника EGR соединяется с выпускным шлангом отопителя системы климат-контроля и обеспечивает подачу охлаждающей жидкости в теплообменник EGR. На выпуске теплообменник EGR соединяется с коллектором охлаждающей жидкости, расположенным на правой стороне двигателя. Коллектор охлаждающей жидкости располагается между модулем управления температурой и задней секцией корпуса насоса охлаждающей жидкости. За дополнительной информацией обратитесь к главе: Охлаждение двигателя (303-03B Охлаждение двигателя - 2.2L Duratorq - Td4, Описание и принцип действия).

EGR управляется модулем ECM; он работает, когда двигатель находится при нормальной рабочей температуре и в условиях движения с постоянной скоростью.

За дополнительной информацией обратитесь к главе: Понижение токсичности выхлопа (303-08B Понижение токсичности выхлопа - 2.2L Duratorq - Td4, Описание и принцип действия).
