Снятие
1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Приподнимите автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
3. Снимите фильтр очистки топлива. Обратитесь к процедуре: Топливный фильтр (310-01B Топливный бак и топливные магистрали - 2.2L Duratorq - Td4, Снятие и установка).
4. Отбракуйте компонент. Заглушите все отверстия.
5. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.
6. ПРЕДОСТЕРЕЖЕНИЕ: Отбракуйте маслоотражательные колпачки.
7. Снимите адаптер впускного коллектора и корпус дроссельной заслонки.
ПРИМЕЧАНИЕ: Не продолжайте разборку, если элемент снимается только для получения доступа.
Установка

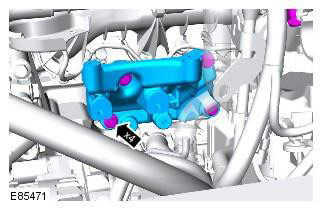

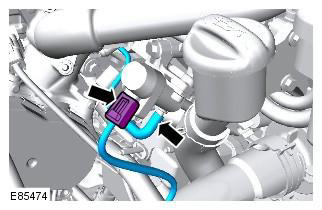

1. Установите исполнительное устройство управления каналами впускного коллектора (IMRC). Момент затяжки: 10 Nm

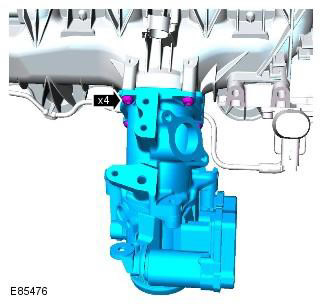

2. Установите адаптер впускного коллектора и корпус дроссельной заслонки. Момент затяжки: 6 Nm

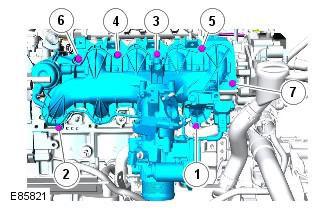

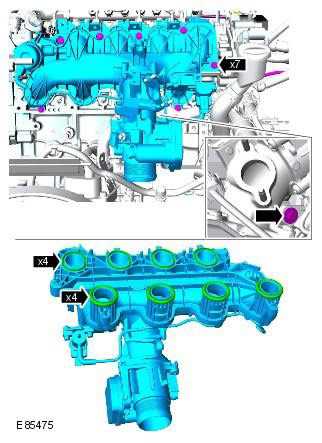

3. Установите на место впускной коллектор. Момент затяжки: 9 Nm
ПРЕДОСТЕРЕЖЕНИЕ: Установите новые уплотнения.
4. Подключите электрический соединитель исполнительного устройства IMRC.
5. Подсоедините вакуумный шланг.

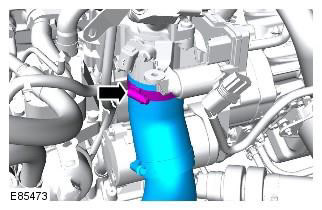

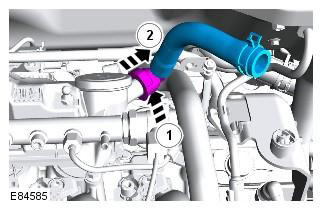

6. Подсоедините выпускной трубопровод турбокомпрессора.

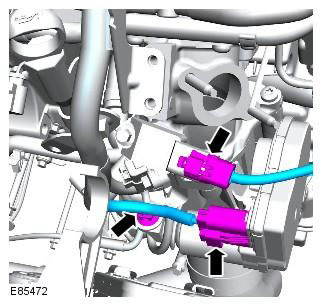

7. Состыкуйте штекерный разъем датчика абсолютного давления в коллекторе (MAP).
8. Состыкуйте штекерный разъем датчика положения дроссельной заслонки (TP).

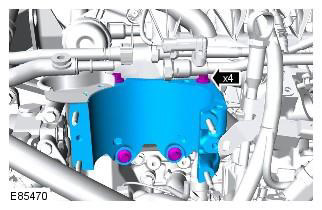

9. Установите кронштейны топливного фильтра. Момент затяжки: 25 Nm

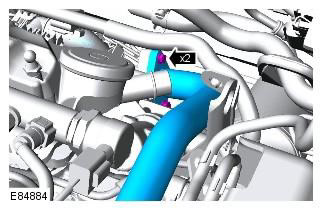

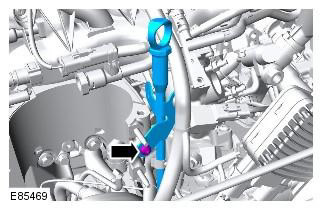

10. Подсоедините трубку щупа указателя уровня масла. Момент затяжки: 10 Nm

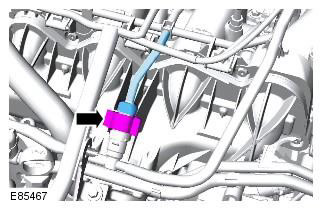

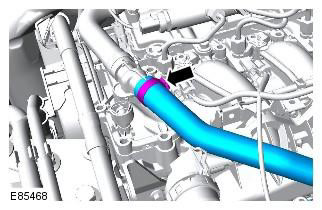

11. Подсоедините шланг вентиляции картера двигателя.
ПРИМЕЧАНИЕ: Установите новый зажим.

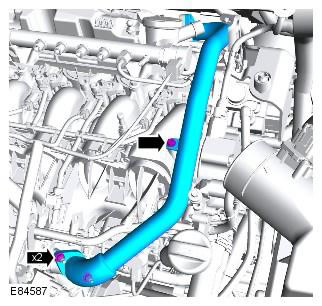

12. Установите трубопровод EGR. Момент затяжки: 10 Nm
Установите новый элемент. Очистите сопрягаемые поверхности от инородного материала.
13. Подсоедините возвратную магистраль.

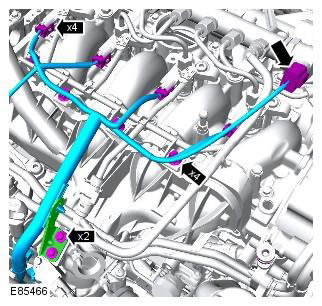

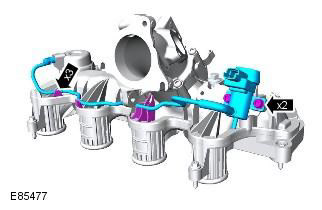

14. Состыкуйте и зафиксируйте электрические разъемы жгута электропроводки топливных форсунок. Момент затяжки: 10 Nm
15. Установите вентиляционный трубопровод.
16. Установите топливный фильтр. Обратитесь к процедуре: Топливный фильтр (310-01B Топливный бак и топливные магистрали - 2.2L Duratorq - Td4, Снятие и установка).
17. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
