(3) Open the hood and pull the hood to plenum

seal off of the forward flanges of the cowl grille cover
and the plenum panel.

(4) Remove the six plastic nuts (2 short and 4

long) that secure the cowl grille cover to the studs on
the cowl top panel near the base of the windshield
(Fig. 11).

(5) Lift the left end of the cowl grille cover off of

the cowl plenum panel far enough to access the wind-
shield washer plumbing.

(6) Disconnect the windshield washer supply hose

at the in-line connector.

(7) Remove the cowl grille cover from the cowl ple-

num and cowl top panels through the opening
between the hood and the windshield.

(8) Remove the four screws that secure the wiper

motor, pivot and linkage module to the cowl plenum
panel (Fig. 12).

(9) Lift the left end of the wiper motor, pivot and

linkage module far enough to access the wiper motor
wire harness connector.

(10) Disconnect the left headlamp and dash wire

harness connector from the wiper motor connector
receptacle.

(11) Remove the wiper motor, pivot and linkage

module from the cowl plenum.

INSTALLATION

(1) Position the wiper motor, pivot and linkage

module into the cowl plenum.

(2) Lift the left end of the wiper motor, pivot and

linkage module far enough to access the wiper motor
wire harness connector.

(3) Reconnect the left headlamp and dash wire har-

ness connector to the wiper motor connector receptacle.

(4) Loosely install one of the wiper motor, pivot

and linkage module mounting screws to the mount-
ing hole near the pivot on the right end of the mod-
ule to locate the module in the plenum.

(5) Working from left to right, install and tighten

the four screws that secure the wiper motor, pivot
and linkage module to the cowl plenum panel.
Tighten the screws to 8 N·m (72 in. lbs.).

(6) Position the cowl grille cover onto the cowl ple-

num and cowl top panels through the opening
between the hood and the windshield.

(7) Lift the left end of the cowl grille cover off of

the cowl plenum panel far enough to access the wind-
shield washer plumbing.

(8) Reconnect the windshield washer supply hose

at the in-line connector.

(9) Install the six plastic nuts that secure the cowl

grille cover to the studs on the cowl top panel near
the base of the windshield. These nuts are to be
installed by pushing them onto the studs in the fol-
lowing sequence:

(a) First, install the short nuts to the third stud

from the right, then the second stud from the left.

(b) Next, install long nuts to the right outboard

stud, then the left outboard stud.

(c) Finally, install the two remaining long nuts

to the third stud from the left, then the second
stud from the right.
(10) Starting at the ends and working toward the

center, push the hood to plenum seal onto the forward
flanges of the cowl grille cover and the plenum panel.

Fig. 11 Cowl Grille Cover Remove/Install

1 – WASHER HOSE CONNECTION
2 – STUDS (6)
3 – COWL GRILLE COVER
4 – PLASTIC NUT (6)

Fig. 12 Wiper Motor, Pivot and Linkage Module

Remove/Install

1 – WIPER MOTOR, PIVOT AND LINKAGE MODULE
2 – SCREW (4)
3 – WIRE HARNESS CONNECTOR
4 – LOWER COWL PLENUM PANEL

8K - 18

WIPER AND WASHER SYSTEMS

WJ

REMOVAL AND INSTALLATION (Continued)

(11) Install the wiper arms onto the wiper pivots.

Refer to Wiper Arm in the Removal and Installation
section of this group for the procedures.

(12) Reconnect and isolate the battery negative

cable.

REAR WIPER MOTOR MODULE

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) From the outside of the liftgate, remove the

rear wiper arm from the rear wiper motor output
shaft. Refer to Wiper Arm in the Removal and
Installation section of this group for the procedures.

(3) Use a door trim panel removal tool to gently

pry at the base of the nut cover where it meets the
wiper motor output shaft bezel and grommet on the
outer liftgate panel until it unsnaps from the rear
wiper motor output shaft (Fig. 13). Be certain to use
proper caution to protect the outer liftgate panel and
its paint finish from damage during this procedure.

(4) Remove the nut that secures the rear wiper

motor output shaft to the outer liftgate panel.

(5) Remove the bezel and gasket from the rear

wiper motor output shaft.

(6) Remove the trim panel from the inside of the

liftgate. Refer to Liftgate Trim Panel in the
Removal and Installation section of Group 23 - Body
for the procedures.

(7) Disconnect the liftgate wire harness connector

from the rear wiper motor module connector recepta-
cle (Fig. 14).

(8) Loosen the two nuts that secure the rear wiper

motor mounting bracket to the liftgate inner panel.

(9) Slide the rear wiper motor module and mount-

ing bracket forward far enough to disengage the
mounting nuts from the keyed holes in the liftgate
inner panel.

(10) Remove the rear wiper motor module from the

liftgate inner panel.

INSTALLATION

(1) Position the rear wiper motor module to the

liftgate inner panel.

(2) Insert the rear wiper motor output shaft

through the hole in the liftgate outer panel and
engage the mounting nuts in the keyed holes in the
liftgate inner panel.

(3) From the outside of the liftgate, center the rear

wiper motor output shaft in the liftgate outer panel
mounting hole and install the gasket and bezel over
the centered shaft.

(4) Install and tighten the nut that secures the

rear wiper motor output shaft to the outer liftgate
panel. Tighten the nut to 4.8 N·m (43 in. lbs.).

(5) From the inside of the liftgate, install and

tighten the two nuts that secure the rear wiper
motor mounting bracket to the liftgate inner panel.
Tighten the nuts to 5.3 N·m (47 in. lbs.).

Fig. 13 Rear Wiper Motor Output Shaft Remove/

Install

1 – NUT
2 – NUT COVER
3 – BEZEL AND GASKET
4 – LIFTGATE OUTER PANEL
5 – REAR WIPER MOTOR OUTPUT SHAFT

Fig. 14 Rear Wiper Motor Module Remove/Install

1 – KEYED SLOTS
2 – WIRE HARNESS CONNECTOR
3 – REAR WIPER MOTOR MODULE
4 – NUT (2)
5 – LIFTGATE INNER PANEL

WJ

WIPER AND WASHER SYSTEMS

8K - 19

REMOVAL AND INSTALLATION (Continued)

(6) Reconnect the liftgate wire harness connector

to the rear wiper motor module connector receptacle.

(7) Install the trim panel onto the inside of the

liftgate. Refer to Liftgate Trim Panel in the
Removal and Installation section of Group 23 - Body
for the procedures.

(8) From the outside of the liftgate, press the nut

cover firmly and evenly over the rear wiper motor
output shaft bezel using thumb pressure until it
snaps into place.

(9) Install the rear wiper arm onto the rear wiper

motor output shaft. Refer to Wiper Arm in the
Removal and Installation section of this group for the
procedures.

(10) Reconnect the battery negative cable.

WIPER AND WASHER SWITCH

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the screw that secures the lower tilting

steering column shroud to the steering column multi-
function switch mounting housing (Fig. 15).

(3) Unsnap the two halves of the tilting steering

column shroud from each other and remove both
halves from the steering column.

(4) Disconnect the instrument panel wire harness

connector from the wiper and washer (right multi-
function) switch connector receptacle.

(5) Remove the two screws that secure the right

multi-function switch to the multi-function switch
mounting housing (Fig. 16).

(6) Remove the right multi-function switch from

the multi-function switch mounting housing.

INSTALLATION

(1) Position the right multi-function switch onto

the multi-function switch mounting housing.

(2) Install and tighten the two screws that secure

the right multi-function switch to the multi-function
switch mounting housing. Tighten the screws to 2.5
N·m (22 in. lbs.).

(3) Reconnect the instrument panel wire harness

connector to the right multi-function switch connec-
tor receptacle.

(4) Position the lower tilting steering column

shroud to the underside of the steering column.

Fig. 15 Steering Column Shrouds Remove/Install

1 – UPPER TILTING COLUMN SHROUD
2 – FIXED COLUMN SHROUD
3 – LOWER TILTING COLUMN SHROUD
4 – SCREW

Fig. 16 Right Multi-Function Switch Remove/Install

1 – STEERING COLUMN
2 – SCREWS (2)
3 – RIGHT MULTI-FUNCTION SWITCH
4 – MULTI-FUNCTION SWITCH MOUNTING HOUSING

8K - 20

WIPER AND WASHER SYSTEMS

WJ

REMOVAL AND INSTALLATION (Continued)

(5) Install and tighten the screw that secures the

lower tilting steering column shroud to the multi-
function switch mounting housing. Tighten the screw
to 1.9 N·m (17 in. lbs.).

(6) Position the upper tilting column shroud over

the steering column with the hazard warning switch
button inserted through the hole in the upper surface
of the shroud. Align the upper tilting steering column
shroud to the lower shroud and snap the two shroud
halves together.

(7) Reconnect the battery negative cable.

WIPER RELAYS

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

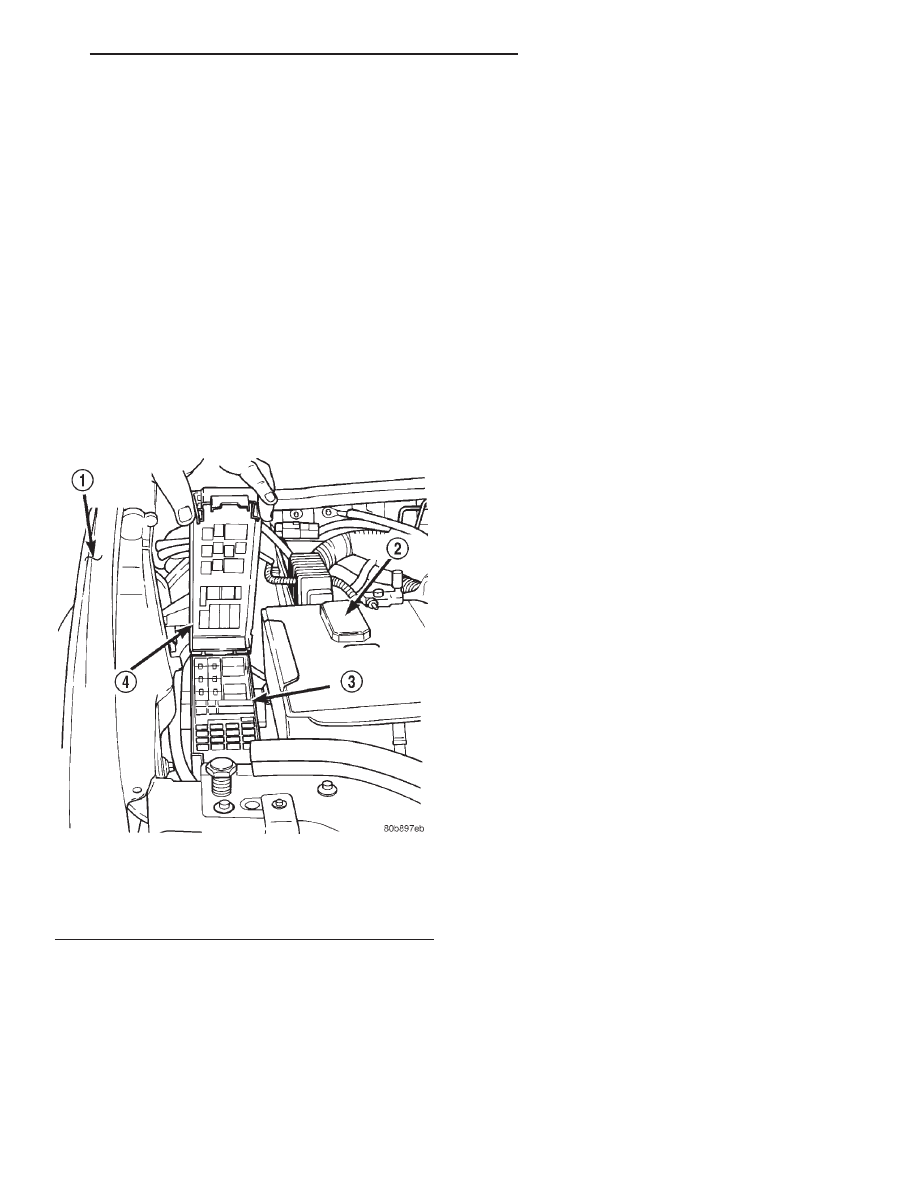

(2) Remove the cover from the Power Distribution

Center (PDC) (Fig. 17).

(3) See the fuse and relay layout label affixed to

the underside of the PDC cover for wiper high/low
relay and wiper on/off relay identification and loca-
tion.

(4) Remove the wiper high/low relay or wiper

on/off relay from the PDC.

INSTALLATION

(1) See the fuse and relay layout label affixed to

the underside of the PDC cover for the proper wiper
high/low relay or wiper on/off relay location.

(2) Position the wiper high/low relay or wiper

on/off relay in the proper receptacle in the PDC.

(3) Align the wiper high/low relay or wiper on/off

relay terminals with the terminal cavities in the
PDC receptacle.

(4) Push down firmly on the wiper high/low relay

or wiper on/off relay until the terminals are fully
seated in the terminal cavities in the PDC receptacle.

(5) Install the cover onto the PDC.
(6) Reconnect the battery negative cable.

WASHER NOZZLE AND PLUMBING

REMOVAL

WINDSHIELD

This procedure can be used to remove either of the

two windshield washer nozzles or the combination
wye fitting/check valve unit.

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the wiper arms from the wiper pivots.

Refer to Wiper Arm in the Removal and Installation
section of this group for the procedures.

(3) Open the hood and pull the hood to plenum

seal off of the forward flanges of the cowl grille cover
and the plenum panel.

(4) Remove the six plastic nuts (2 short and 4

long) that secure the cowl grille cover to the studs on
the cowl top panel near the base of the windshield
(Fig. 18).

(5) Lift the left end of the cowl grille cover off of

the cowl plenum panel far enough to access the wind-
shield washer plumbing.

(6) Disconnect the windshield washer supply hose

at the in-line connector.

(7) Remove the cowl grille cover from the cowl ple-

num and cowl top panels through the opening
between the hood and the windshield.

(8) From the underside of the cowl grille cover, dis-

connect the washer hose(s) from the barbed nipple(s)
of the windshield washer nozzle(s) or the combina-
tion wye fitting/check valve unit.

(9) The combination wye fitting/check valve unit

can now be removed from cowl grille cover. To remove
the windshield washer nozzles from the cowl grille
cover, go to Step 10.

(10) From the underside of the cowl grille cover,

release the latches of the windshield washer nozzle
and push the nozzle out through the mounting hole
to the top side of the cowl grille cover.

Fig. 17 Power Distribution Center

1 – RIGHT FENDER
2 – BATTERY
3 – POWER DISTRIBUTION CENTER
4 – COVER

WJ

WIPER AND WASHER SYSTEMS

8K - 21

REMOVAL AND INSTALLATION (Continued)















Content   ..  126  127  128  129   ..
