JAC S5. Руководство - часть 343

CL-5

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

Ground Wire Harness

Жгут Заземляющей Проводки

Ground wire wire harness (1)
Жгут заземляющей проводки (1)

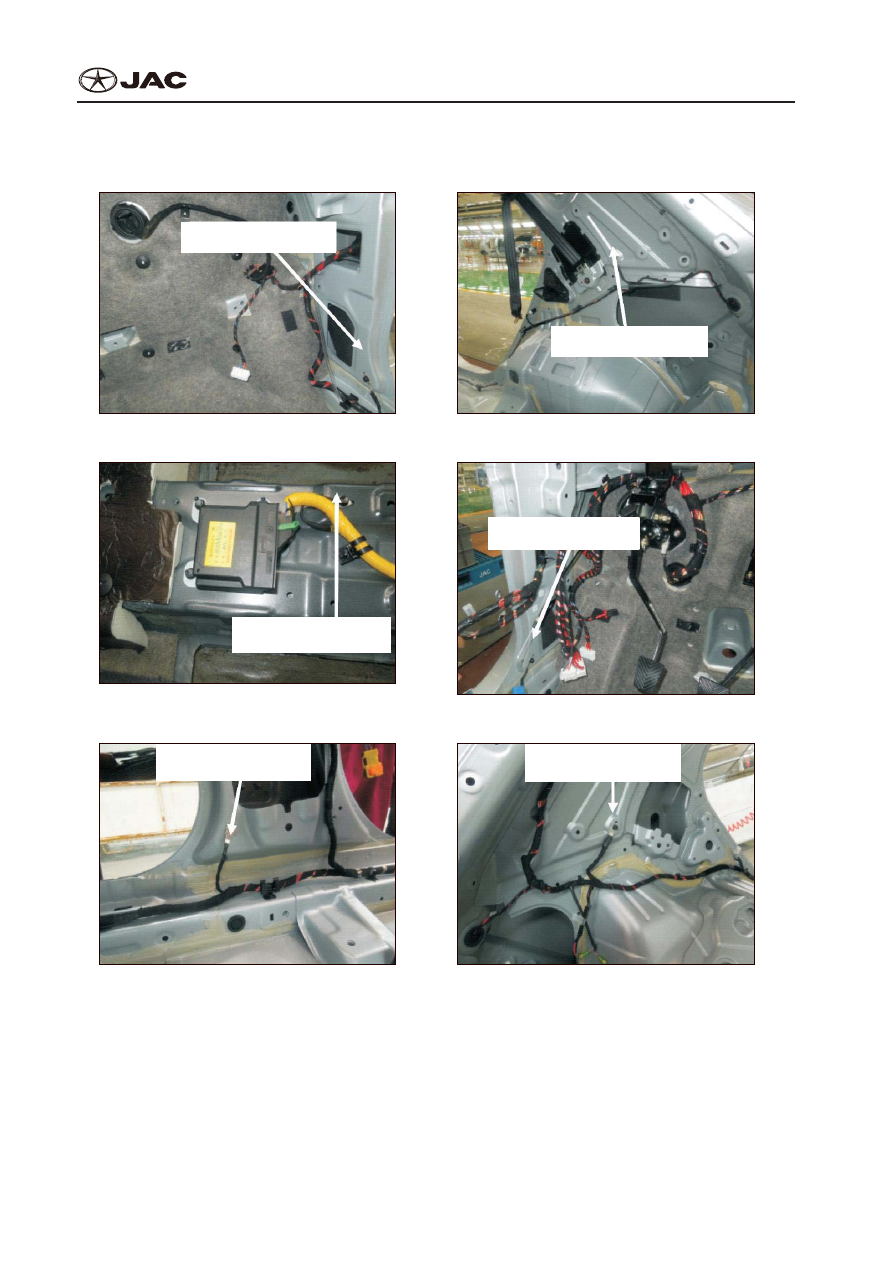

G02 main wire harness ground wire 2

Заземляющий провод 2

главного жгута G02

G01 main wire harness ground wire 1

Заземляющий провод 1

главного жгута G01

G03 main wire harness ground wire 3

Заземляющий провод 3

главного жгута G03

G01 G02

G03

G05 engine wire harness ground wire 2

Заземляющий провод 2

главного жгута G05

G04 engine wire harness ground wire 1

Заземляющий провод 1 главного

жгута G04

G06 engine wire harness ground wire 4

Заземляющий провод 4 главного жгута G06

G04 G05

G06

G07 engine wire harness ground wire 3

Заземляющий провод 3 главного

жгута G07

G07

CL-6

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

Ground wire wire harness (2)
Жгут заземляющей проводки (2)

G08 frame wire harness ground wire 4

Заземляющий провод 4

главного жгута G08

G09 frame wire harness ground wire 5

Заземляющий провод 5 главного

жгута G09

G08

G09

G10 frame wire harness ground wire 6

Заземляющий провод 6 главного

жгута G10

G11 frame wire harness ground wire

Заземляющий провод 6

главного жгута G11

G10

G11

G12 frame wire harness
ground wire 8

Заземляющий провод 8

главного жгута G12

G13 frame wire harness
ground wire 9

Заземляющий провод 9

главного жгута G13

G12

G13

CL-7

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

Ground wire wire harness (3)
Жгут заземляющей проводки (3)

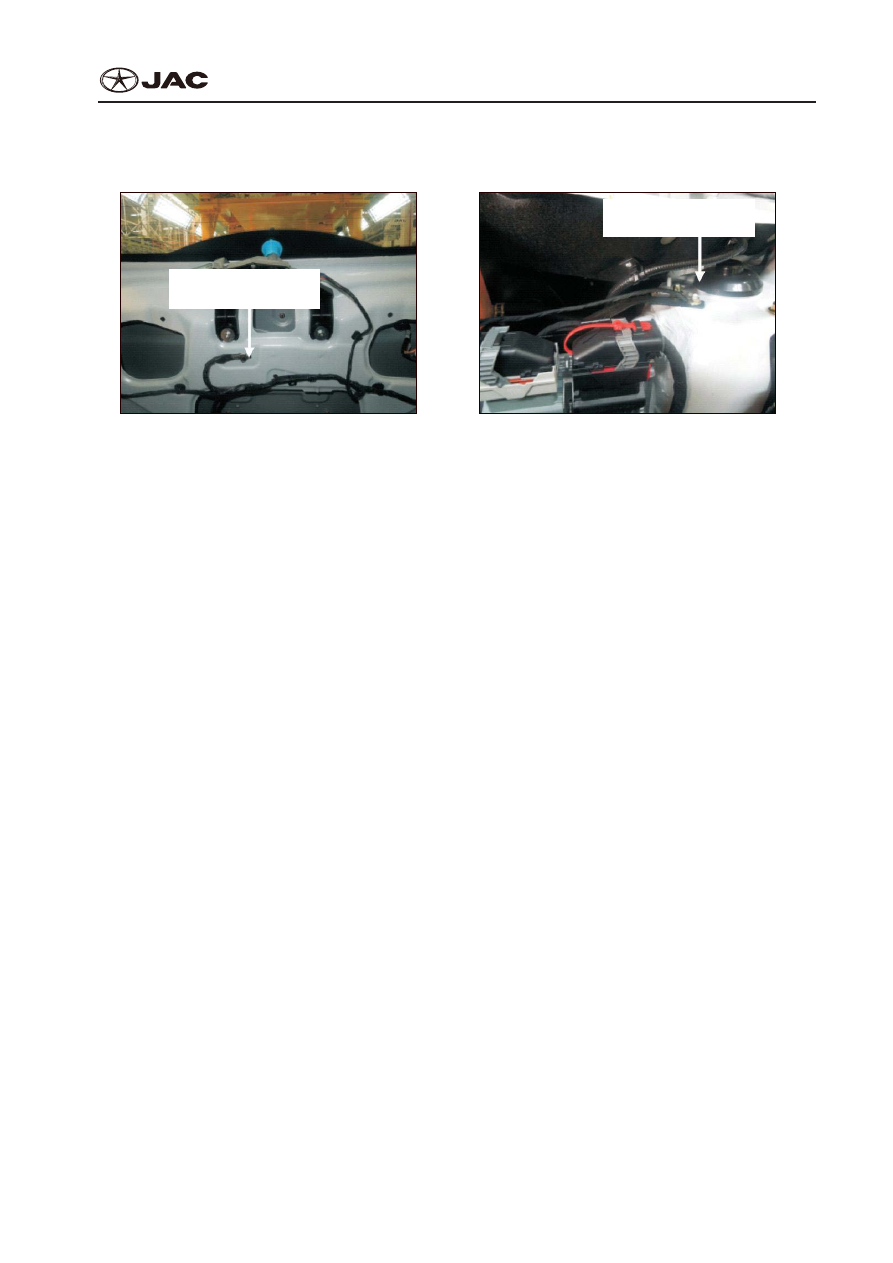

G14 Tailgate wire harness
ground wire 1

Заземляющий провод 1

главного жгута G14

G16 control wire harness
ground wire 1

Заземляющий провод 1

главного жгута G16

G14

G16

CL-8

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

Power Wire Harness

Жгут Проводов Питания



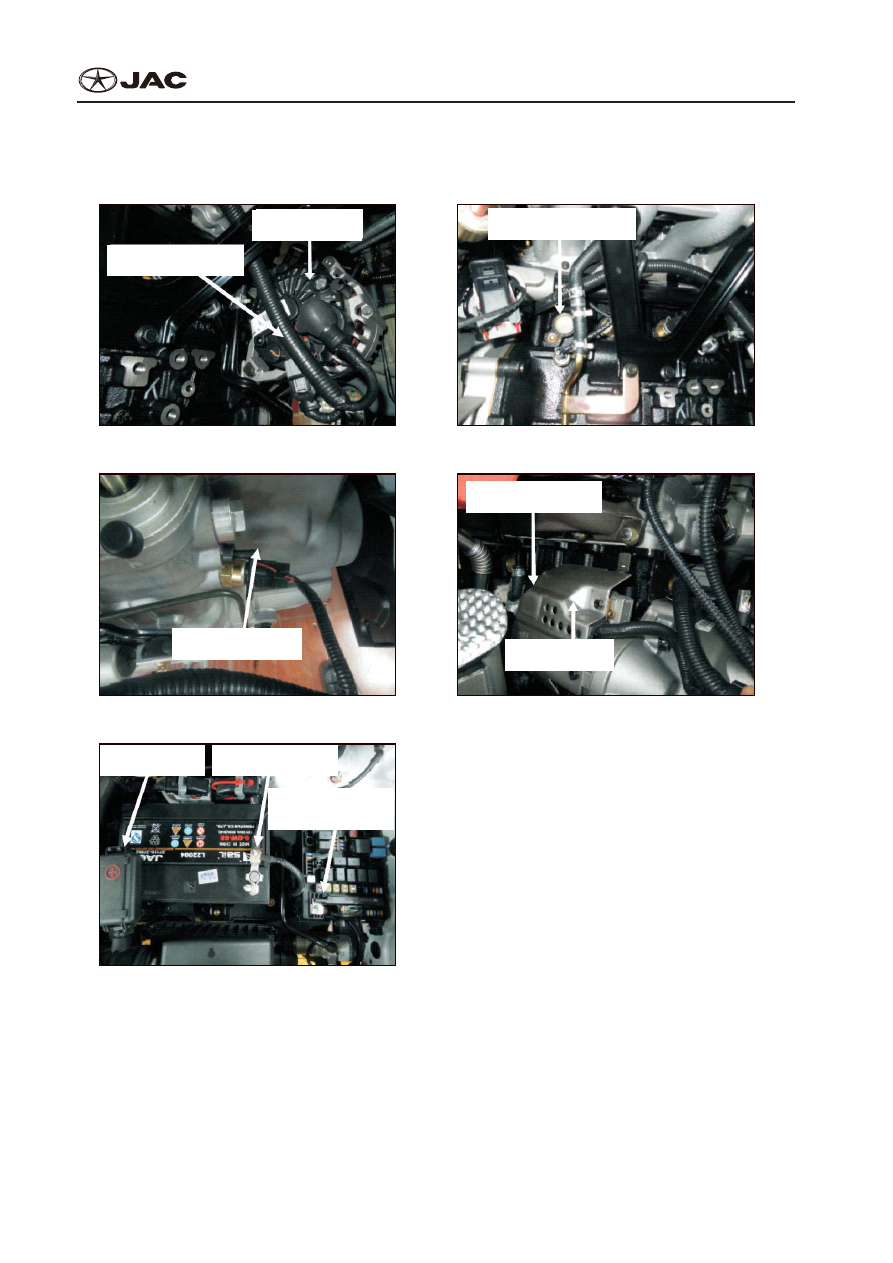

B1generator L/S

Генератор Л/С В1

B5 generator

Генератор В5

B3 Oil Pressure Switch

Переключатель

давления масла В3

B1 B5

B3

B2 backup switch

Резервный

переключатель В2

B4 starter solenoid valve

Электромагнитный клапан

стартера В4

B6 starter

Стартер В6

B2

B4 B6

B7 positive power supply

Положительное

напряжение питания В7







B9 negative power supply

Отрицательное напряжение

питания В9

B8 engine compartment
power cable

Силовой кабель отсека

двигателя В8

B7 B8 B9
