JAC S5. Руководство - часть 341

HL-15

S5 Service manual

S5 Инструкция по техобслуживанию

Wire Harness Layout

Схема Жгута Проводв

E14

E14

Right front fog lamp connector

Соединитель правой передней противотуманной фары

E16

E16

Connect to compressor connector

Подключение к соединителю компрессора

E05

E05

Left front headlamp wire harness

Пучок проводов левой передней фары головного света

E03

E03

Left front fog lamp wire harness

Пучок проводов левой передней противотуманной фары

HL-16

S5 Service manual

S5 Инструкция по техобслуживанию

Wire Harness Layout

Схема Жгута Проводв

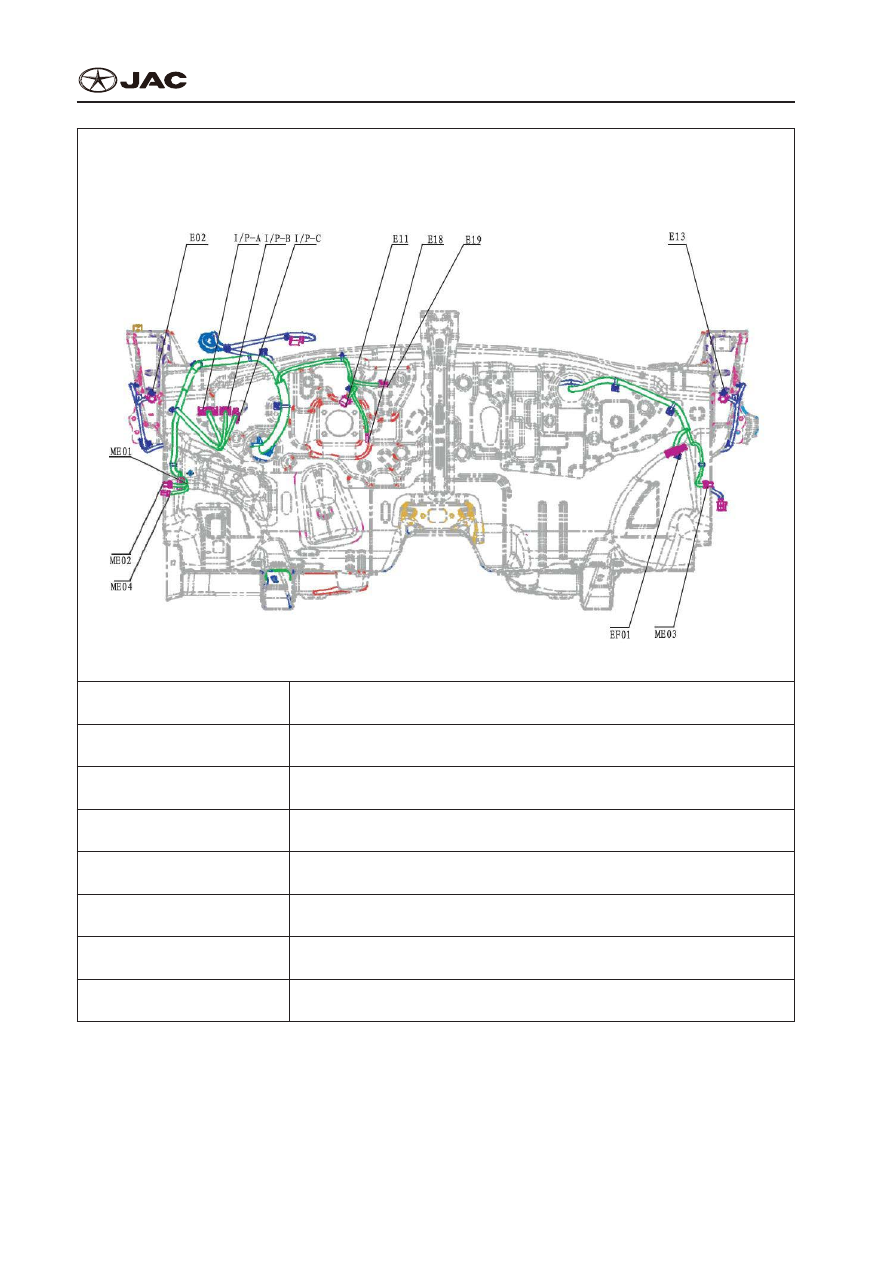

Engine Compartment Wire Harness (2)
Жгут проводов отсека двигателя (2)

E13

E13

Left front wheel speed sensor

Датчик скорости вращения левых передних колес

E02

E02

Right front wheel speed sensor

Датчик скорости вращения правых передних колес

E11

E11

Brake switch

Датчик положения педали тормоза

E18

E18

Clutch switch 1

Переключатель сцепления 1

E19

E19

Clutch switch 2

Переключатель сцепления 2

I/P-A

I/P-A

Indoor terminal box connector A

Внутренняя распределительная коробка, соединитель А

I/P-B

I/P-B

Indoor terminal box connector B

Внутренняя распределительная коробка, соединитель B

I/P-C

I/P-C

Indoor terminal box connector C

Внутренняя распределительная коробка, соединитель С

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

Component Position Diagram

Схема Положения Компонентов

Frame Wire Harness ..........................................................................................................................CL-1
Жгут Проводов Кузова ......................................................................................................................CL-1
Door Wire Harness .............................................................................................................................CL-4
Жгут Проводов Двери .......................................................................................................................CL-4
Ground Wire Harness .........................................................................................................................CL-5
Жгут Заземляющей Проводки .........................................................................................................CL-5
Power Wire Harness...........................................................................................................................CL-8
Жгут Проводов Питания ...................................................................................................................CL-8
Ceiling Wire Harness ..........................................................................................................................CL-9
Жгут Проводов потолка ....................................................................................................................CL-9
Engine Wire Harness........................................................................................................................CL-10
Жгут Проводов Двигателя ..............................................................................................................CL-10
Control Wire Harness .......................................................................................................................CL-14
Жгут Проводов Управления ...........................................................................................................CL-14
Tailgate Wire Harness ......................................................................................................................CL-17
Жгут Проводов задней двери ........................................................................................................CL-17
Main Wire Harness ...........................................................................................................................CL-19
Главный Жгут Проводов .................................................................................................................CL-19
