HL-11

S5 Service manual

S5 Инструкция по техобслуживанию

Wire Harness Layout

Схема Жгута Проводв

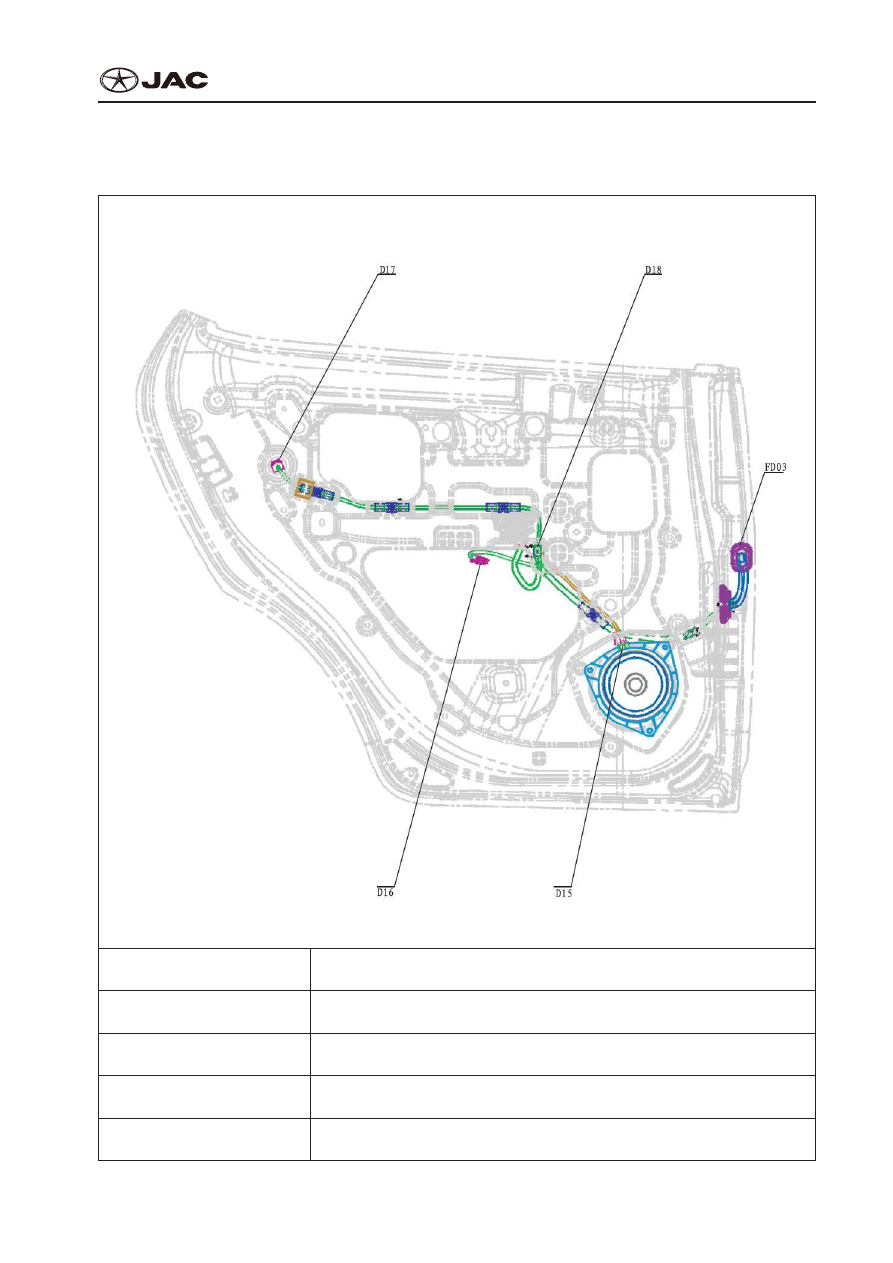

Left Back Door Wire Harness

Жгут Проводов Левой Задней Двери

D16

D16

Left rear glass UP/DOWN motor

Привод ОПУСКАНИЯ/ПОДЪЕМА левого заднего стекла

D18

D18

Left rear glass UP/DOWN motor

Привод ОПУСКАНИЯ/ПОДЪЕМА левого заднего стекла

D17

D17

Left rear lock motor

Привод заднего левого замка

D15

D15

Left rear speaker

Задний левый динамик

FD03

FD03

Frame wire harness Connect to connector

Жгут кузова Подключить к разъему

HL-12

S5 Service manual

S5 Инструкция по техобслуживанию

Wire Harness Layout

Схема Жгута Проводв

Right back door wire harness

Жгут Проводов Правой Задней Двери

D19

D19

Right rear speaker

Правый задний динамик

D20

D20

Right rear glass lifter

Устройство подъема правого заднего стекла

D21

D21

Right rear lock motor

Привод заднего правого замка

D22

D22

Right rear glass UP/DOWN switch

Переключатель ОПУСКАНИЯ/ПОДЪЕМА правого заднего стекла

FD04

FD04

Frame wire harness Connect to connector

Жгут кузова Подключить к разъему

HL-13

S5 Service manual

S5 Инструкция по техобслуживанию

Wire Harness Layout

Схема Жгута Проводв

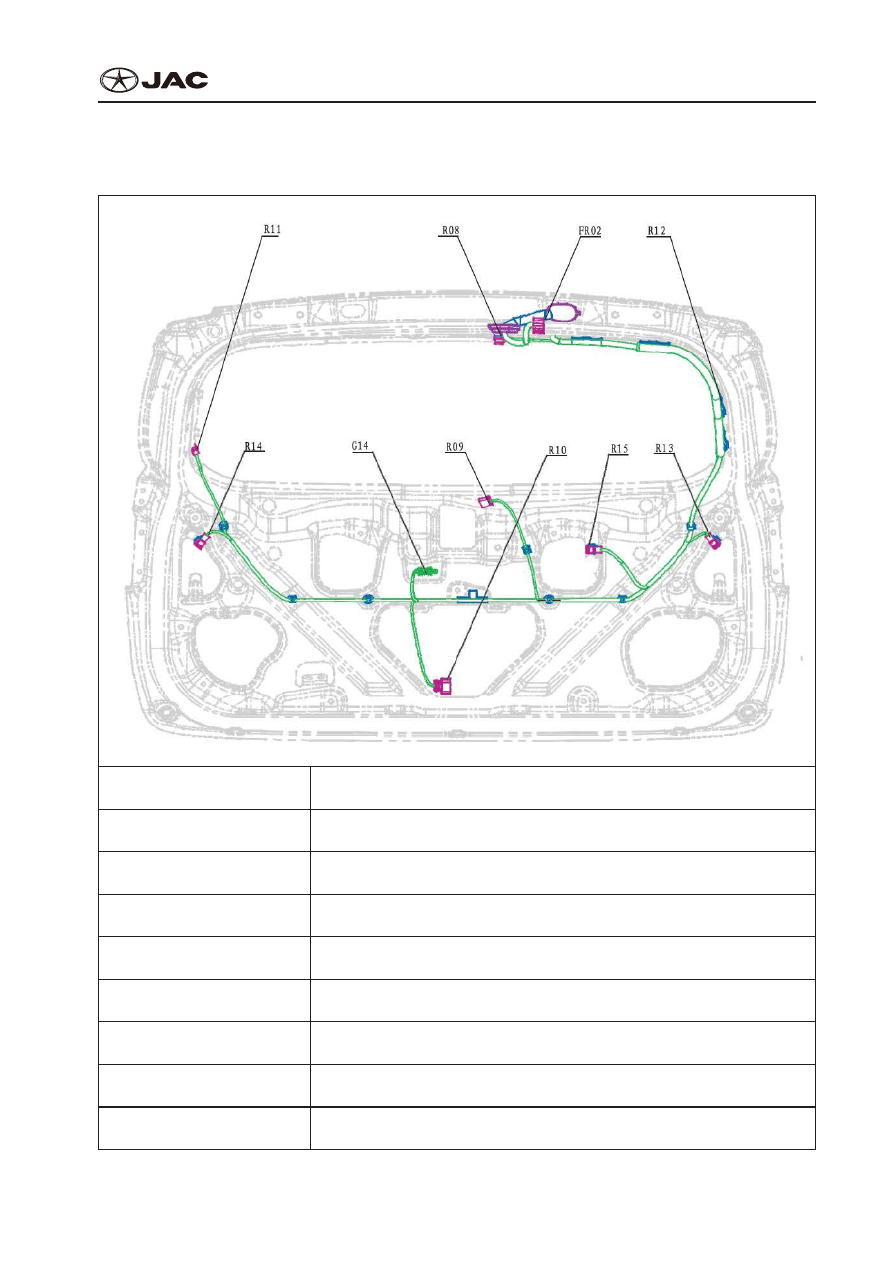

Tailgate Wire Harness

Жгут Проводов Задней Двери

R08

R08

High-mounted brake lamp connecter

Разъем стоп-сигнала, расположенный вверху

FR02

FR02

Connect to frame wire harness connector

Подключить к разъему жгута кузова

R11

R11

Defrost power +

Питание разморозки +

R12

R12

Defrost power —

Питание разморозки –

R13

R13

Left rear inside tailing lamp

Задняя внутренняя лампа, слева

R14

R14

Right rear inside tailing lamp

Задняя внутренняя лампа, справа

R15

R15

Connect to tailgate switch wire harness connector

Подключение к соединителю пучка проводов выключателя на задней двери

R09

R09

Rear wiper motor connecter

Соединитель двигателя заднего стеклоочистителя

R10

R10

Fastener motor connector

Крепление соединителя двигателя

HL-14

S5 Service manual

S5 Инструкция по техобслуживанию

Wire Harness Layout

Схема Жгута Проводв

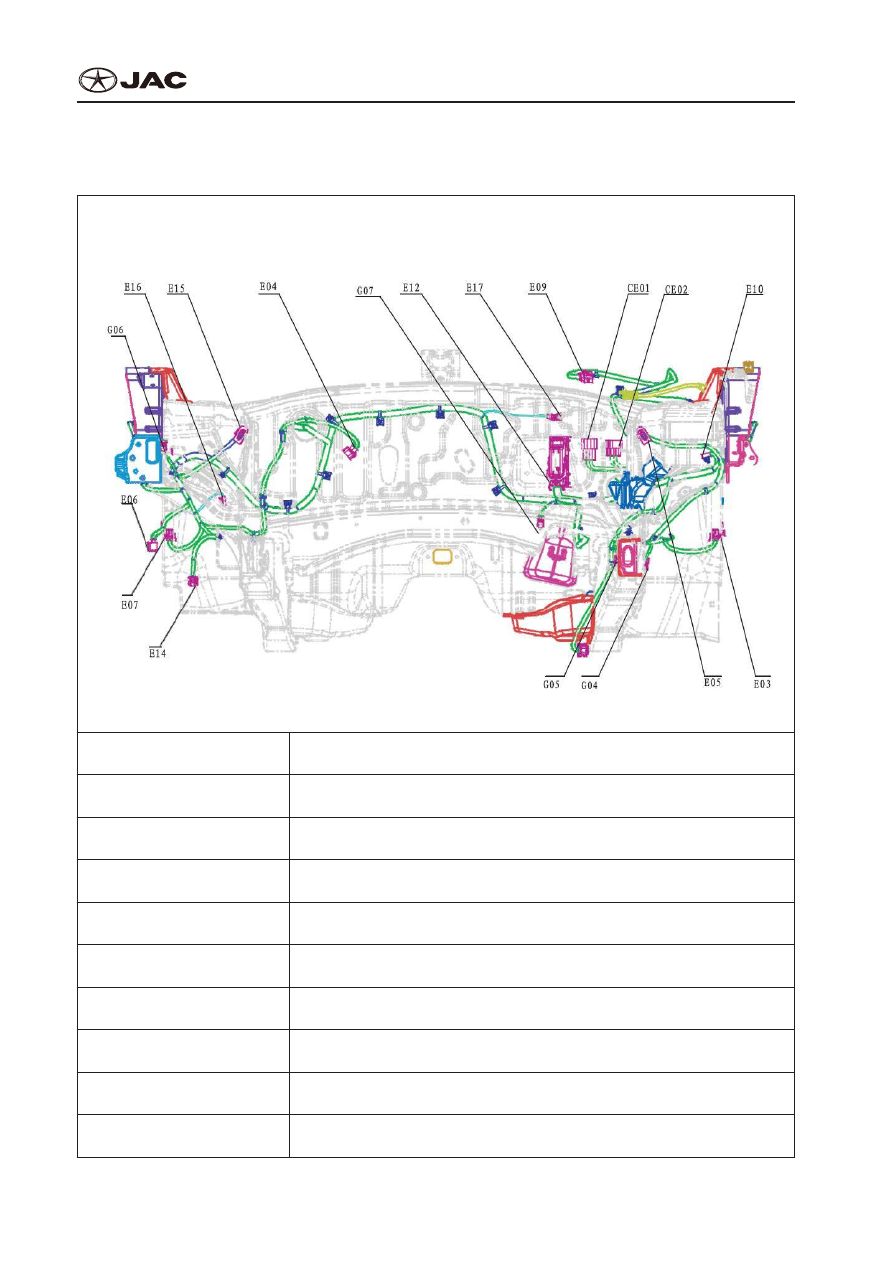

Engine Compartment Wire Harness

Жгут Проводов Отсека Двигателя

Engine compartment wire harness (1)
Жгут проводов отсека двигателя (1)

E09

E09

Wiper motor

Мотор стеклоочистителя

E17

E17

Brake Fluid Level Sensor

Датчик уровня тормозной жидкости

CE01

CE01

Connect to the connector 1 with engine control wiring wire harness

Подключение соединителя 1 с проводами системы регулирования двигателя

CE02

CE02

Connect to the connector 2 with engine control wiring wire harness

Подключение соединителя 2 с проводами системы регулирования двигателя

E04

E04

Cooling fan

Вентилятор охлаждения

E12

E12

ABS motor

Двигатель антиблокировочной тормозной системы

E15

E15

Right headlamp

Правая фара

E10

E10

Vacuum pump motor

Привод вакуумного насоса

E06

E06

Washing motor connector

Соединитель двигателя стеклоомывателя

E07

E07

Three-way pressure switch

Трехходовое реле давления
