HL-7

S5 Service manual

S5 Инструкция по техобслуживанию

Wire Harness Layout

Схема Жгута Проводв

F13

F13

Connects to right rear wheel speed sensor wire harness connector

Подключается к разъему жгута для датчика скорости правого заднего колеса

FR01

FR01

Connect to reversing radar wire harness connector

Подключить к разъему жгута радара заднего хода

F01

F01

Connect to right back door outside combination lamp

Подключить к внешней комбинированной лампе на правой задней двери

F02

F02

Connect to rear outer side tailing light

Подключить к заднему внешнему свету

F08 F09

F08 F09

Connect to rear trunk light

Подключить к задней подсветке багажника

HL-8

S5 Service manual

S5 Инструкция по техобслуживанию

Wire Harness Layout

Схема Жгута Проводв

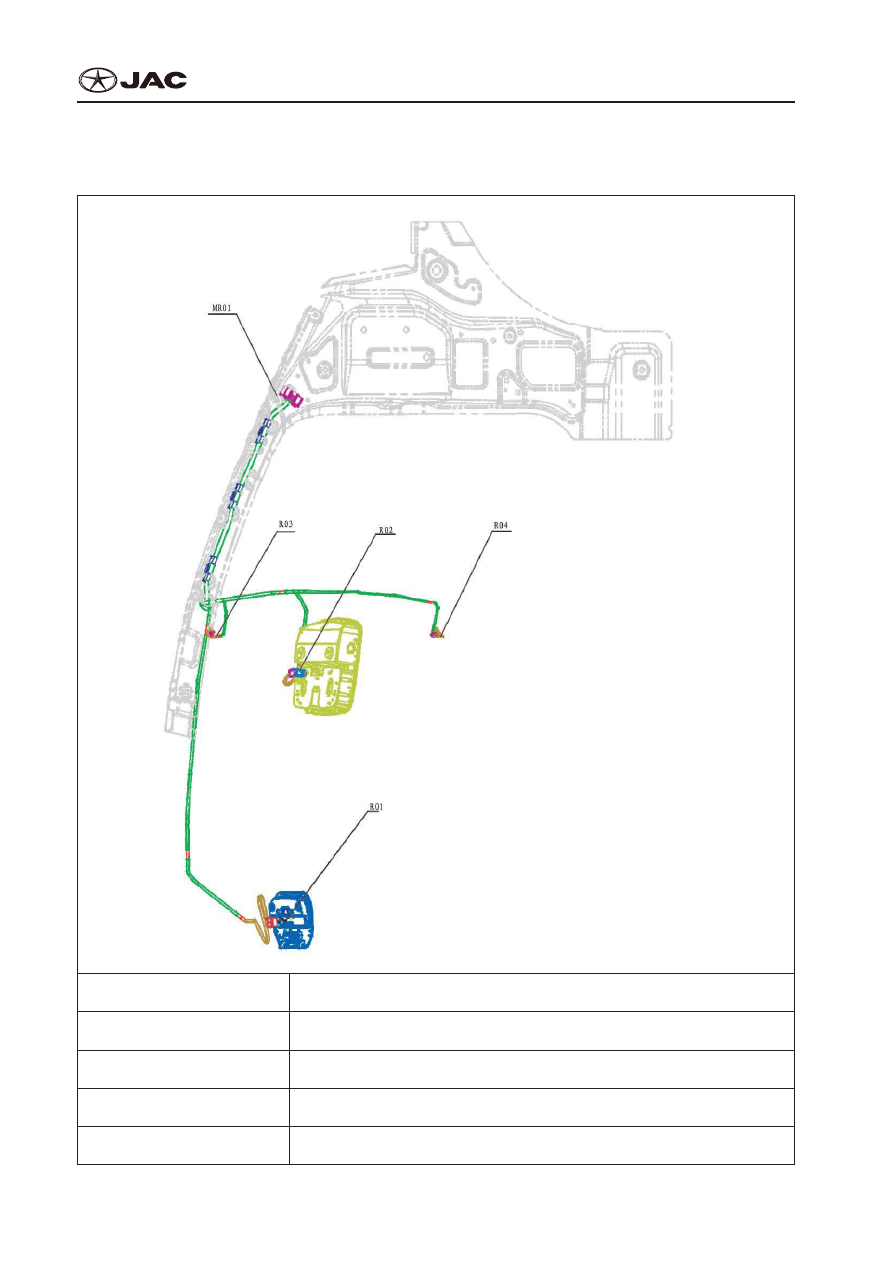

Ceiling Wire Harness

Жгут Проводов Потолка

R02

R02

Front ceiling light

Переднее потолочное освещение

R01

R01

Rear ceiling light

Заднее потолочное освещение

R03

R03

Connect to left sunvisor connector

Подключить к разъему левого солнцезащитного козырька

R04

R04

Connect to right sunvisor connector

Подключить к разъему правого солнцезащитного козырька

MR01

MR01

Connect to instrument wire harness connector

Подключить к разъему приборного жгута

HL-9

S5 Service manual

S5 Инструкция по техобслуживанию

Wire Harness Layout

Схема Жгута Проводв

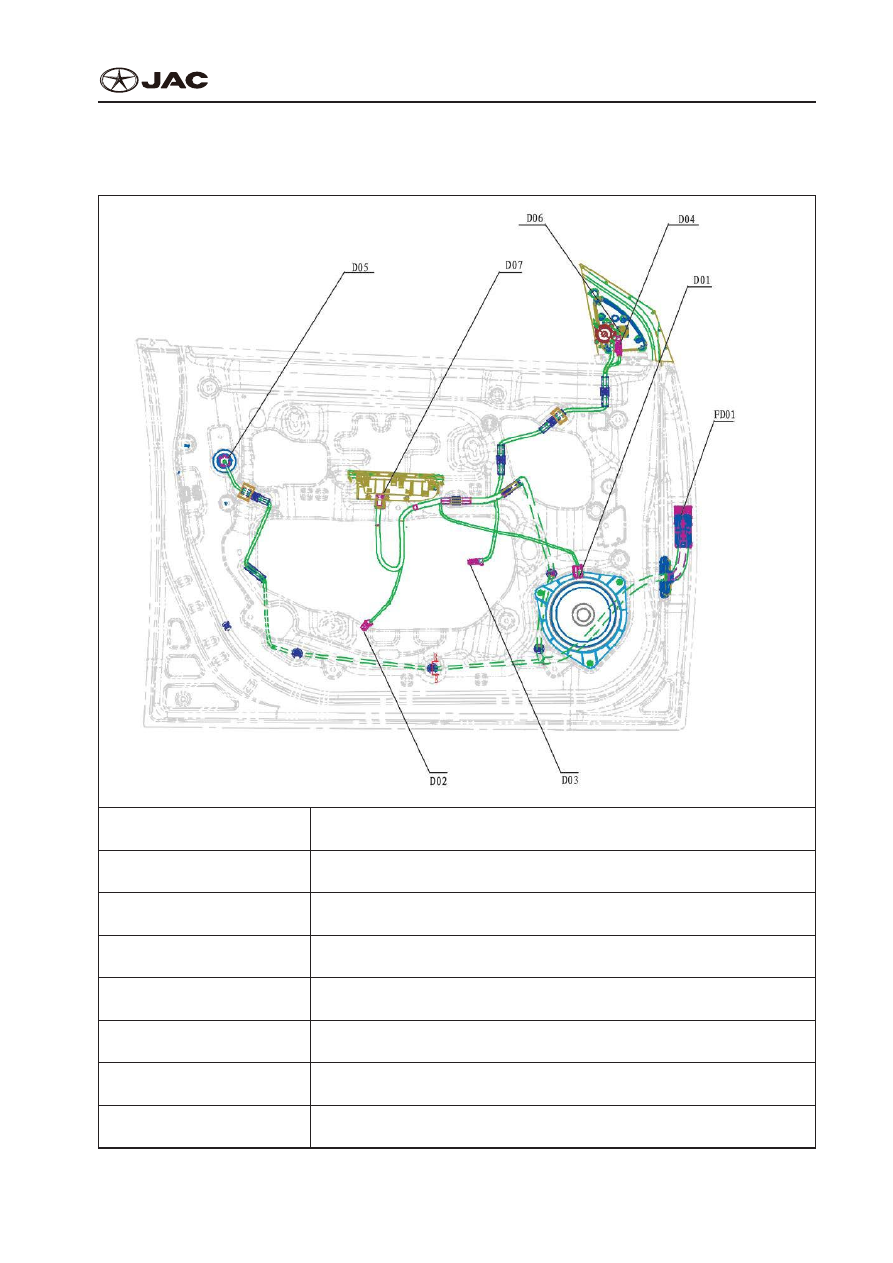

Left Front Door Wire Harness

Жгут Проводов Левой Передней Двери

D06

D06

Front door rearview mirror

Зеркало заднего вида на передней двери

D04

D04

Front door speaker

Динамик передней двери

D05

D05

Front door lock motor

Привод замка передней двери

FD01

FD01

Connect to frame wire harness connector

Подключить к разъему жгута кузова

D01

D01

Front door speaker

Динамик передней двери

D07

D07

Front door glass UP/DOWN switch

Переключатель ОПУСКАНИЯ/ПОДЪЕМА стекла передней двери

D02

D02

Front door lamp

Лампочка передней двери

D03

D03

Front door glass UP/DOWN motor

Привод ОПУСКАНИЯ/ПОДЪЕМА стекла передней двери

HL-10

S5 Service manual

S5 Инструкция по техобслуживанию

Wire Harness Layout

Схема Жгута Проводв

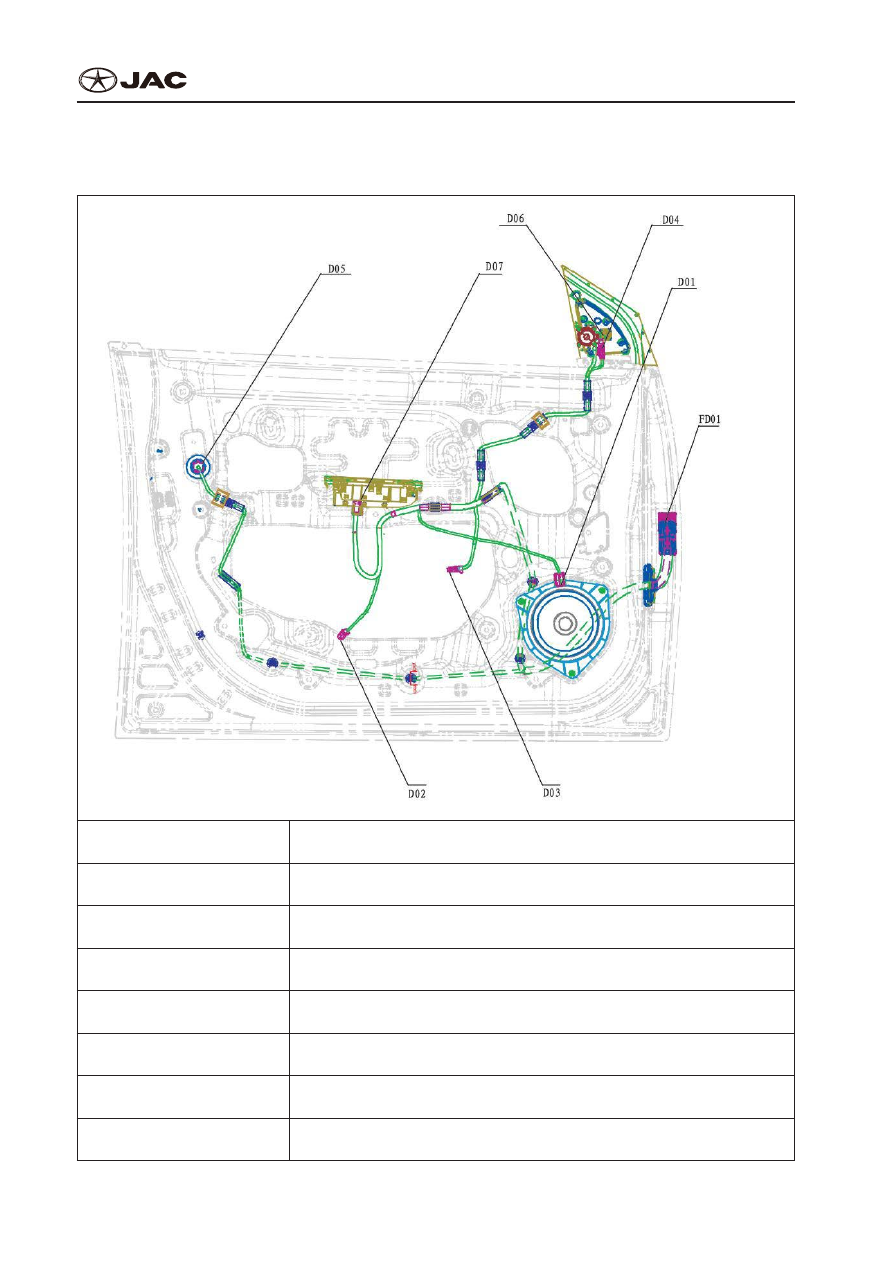

Right Front Door Wire Harness

Жгут Проводов Правой Передней Двери

D13

D13

Right front door rearview mirror

Зеркало заднего вида на правой передней двери

D11

D11

Right front door speaker

Динамик правой передней двери

D14

D14

Right front door glass UP/DOWN switch

Переключатель ОПУСКАНИЯ/ПОДЪЕМА стекла правой передней двери

D12

D12

Right front door lock motor

Привод замка правой передней двери

FD02

FD02

Connect to frame wire harness connector

Подключить к разъему жгута кузова

D08

D08

Right front door speaker

Динамик правой передней двери

D09

D09

Right front door lamp

Лампа правой передней двери

D10

D10

Right front door glass UP/DOWN motor

Привод ОПУСКАНИЯ/ПОДЪЕМА стекла правой передней двери
