JAC S5. Руководство - часть 342

CL-1

S5 Service manual

S5 Инструкция по техобслуживанию

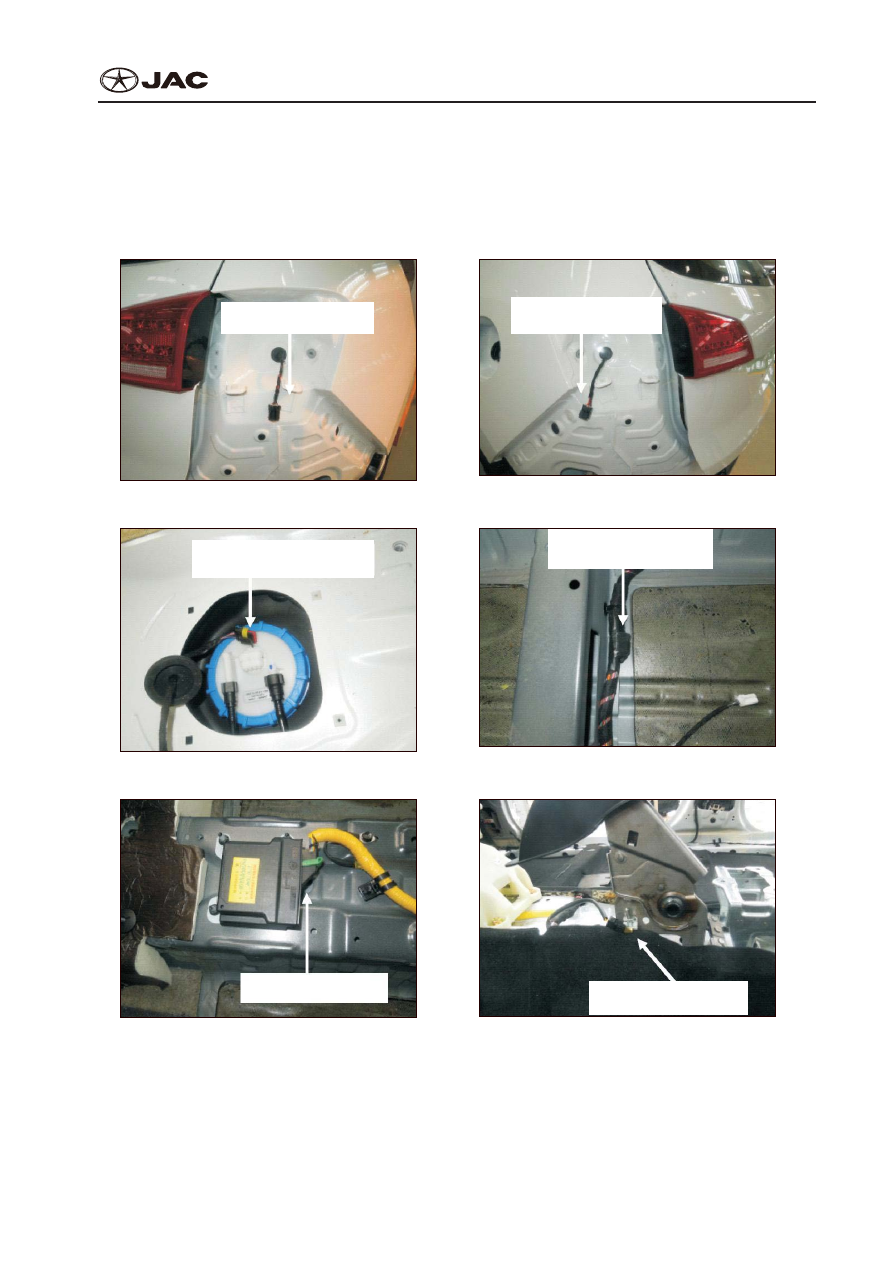

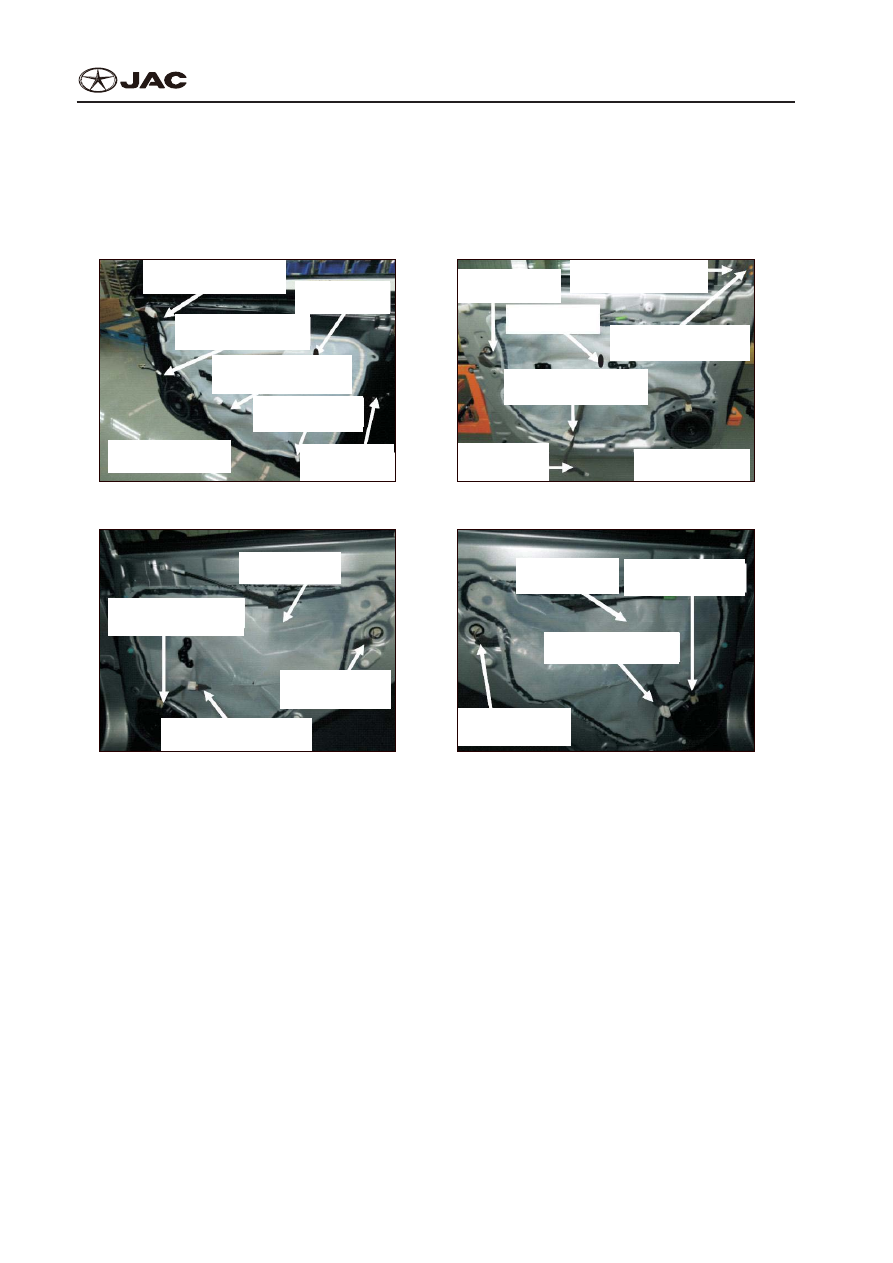

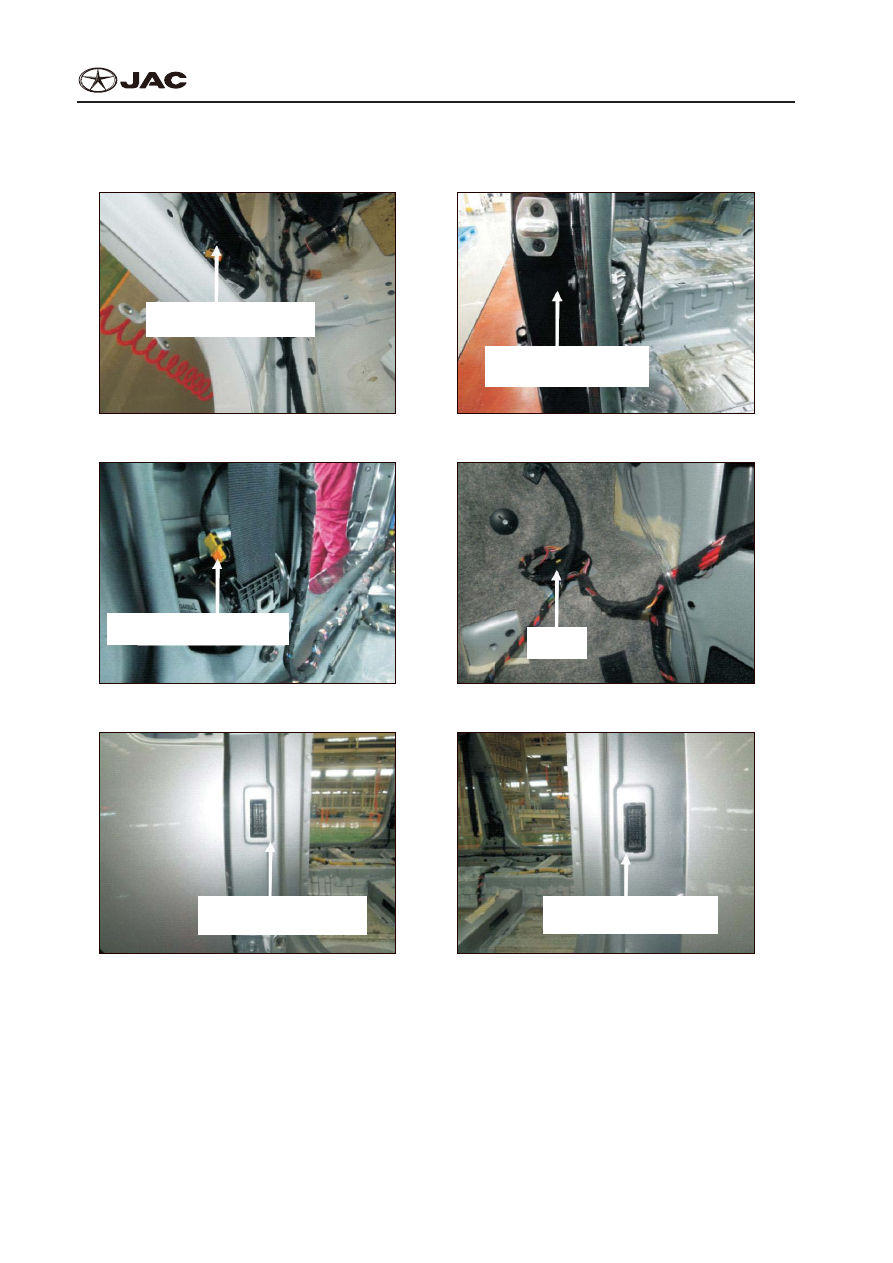

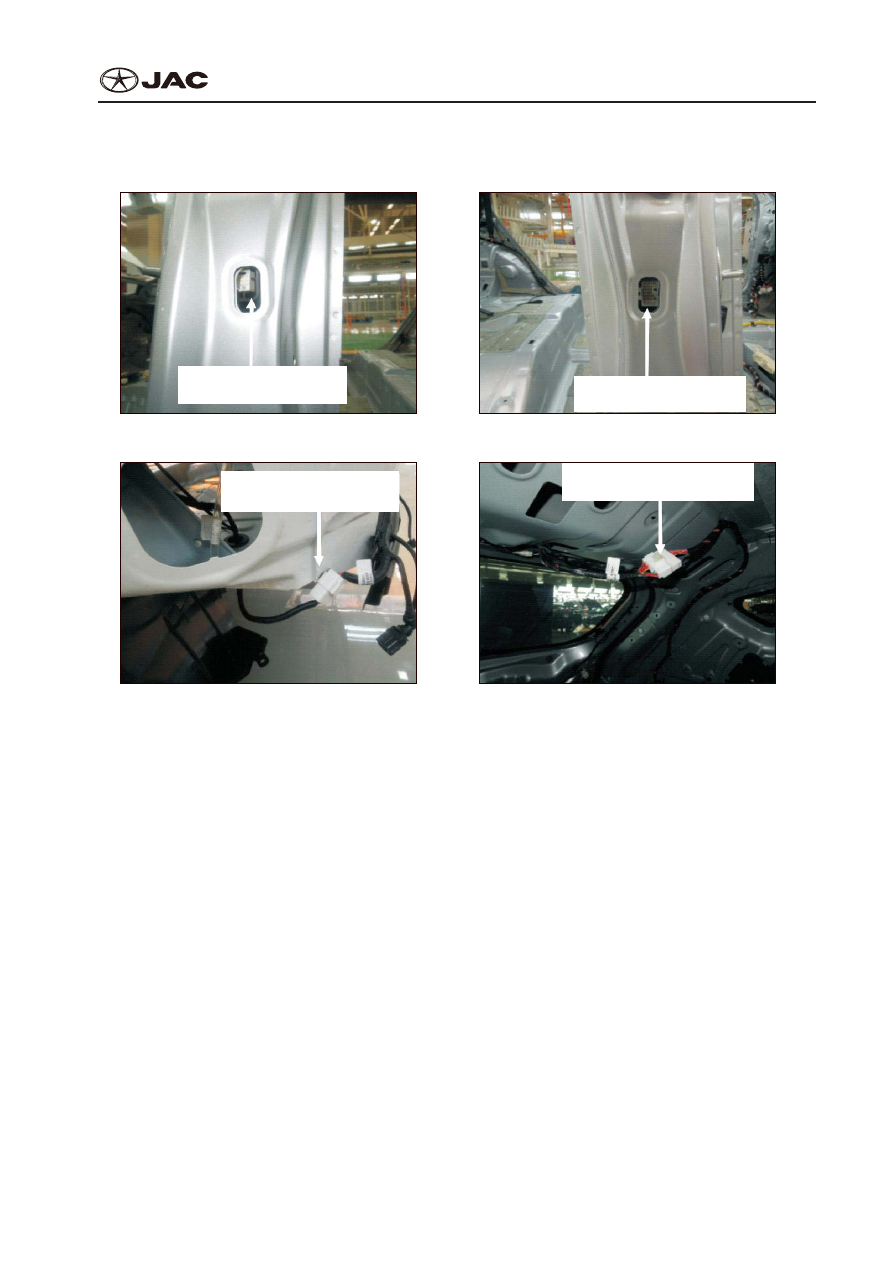

Component Position Diagram

Схема Положения Компонентов

Frame Wire Harness

Жгут Проводов Кузова

Frame Wire Harness (1)
Жгут Проводов кузова (1)



F01 right rear outer combination lamp

F01 правый задний фонарь

комбинированного типа



F02 left rear outer combination lamp

F02 левый задний фонарь

комбинированного типа

F01

F02



F03 fuel sensor and fuel pump

F03 датчик уровня топлива и

топливный насос





F04 CAN wire plying connector

F04 CAN провод, курсирующие разъем

F03

F04

F05 airbag ECU

F05 Надувная подушка

электронного блока управления



F06 manual brake switch

F06 Переключатель ручного тормоза

F05

F06

CL-2

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

Frame wire harness (3)
Жгут проводов кузова (3)

F15 left pretension seatbelt

F015 левый ремень натяжения сиденья

F16 right front door contact switch

F016 правый передний контактный

переключатель двери

F15

F16

F1 right pretension seatbelt

F1 правый ремень натяжения сиденья

EF01

F1

EF01

FD01 left front door wire harness interface

FD01 интерфейс жгута проводов левой

передней двери

FD02 right front door wire harness interface

FD02 интерфейс жгута проводов

правой передней двери

FD01

FD02

CL-3

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

Frame Wire Harness (4)
Жгут Проводов кузова (4)

FD03 left rear door wire harness interface

FD03 Жгут проводов интерфейса

задней левой двери

FD04 right rear door wire harness interface

FD04 Жгут проводов интерфейса

задней правой двери

FD03

FD04

FR01 connect to backup radar wire
harness interface

FRO1 Подключить резервное

копирование радар проводов интерфейса

FR02 frame wire harness and tailgate wire
harness interface

Пучок проводов рамы FR02 и интерфейс

пучка проводов двери в задней стенке кузова

FR01

FR02

CL-4

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

Door Wire Harness

Жгут Проводов Двери

Door wire harness (1)
Жгут двери (1)

D13 right outer rearview mirror

D13 правое внешнее зеркало

заднего вида

D10 lifter

D10 подъёмный

механизм

D11 right high pitch speaker

Правый динамик высокого

тона D11

D11 right high pitch speaker

Правый динамик высокого

тона D11

D09 right front door lamp

Лампа правой передней

двери D09

D12 right door lock

Правый дверной

замок D12

D08 right speaker

Правый динамик D08

D05 left door lock

Левый дверной

замок D05

D06 left outer rearview mirror

Левое внешнее зеркало

заднего вида D06

D03 lifter

Стеклоподъемник D03

D04 left high pitch speaker

Левый динамик высокого

тона D04

D07 electric door window switch

Электрический переключатель

дверного окна D07

D02 left door lamp

Лампа левой

двери D02

D01 left speaker

Левый динамик D01

D08 D09 D10 D11 D12 D13 D14

D01 D02 D03 D04 D05 D06 D07



D20 lifter

Стеклоподъемник D20

D19 right rear speaker

Правый задний динамик D19

D21 right rear door lock

Правый задний дверной

замок D21

D22 electric door window switch

Электрический переключатель

дверного окна D22

D16 lifter

Стеклоподъемник D16

D15 left rear speaker

Левый задний динамик D15

D18 electric door window switch

Электрический переключатель

дверного окна D18

D17 left rear door lock

Левый задний дверной

замок D17

D19 D20 D21 D22

D15 D16 D17 D18
