CL-9

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

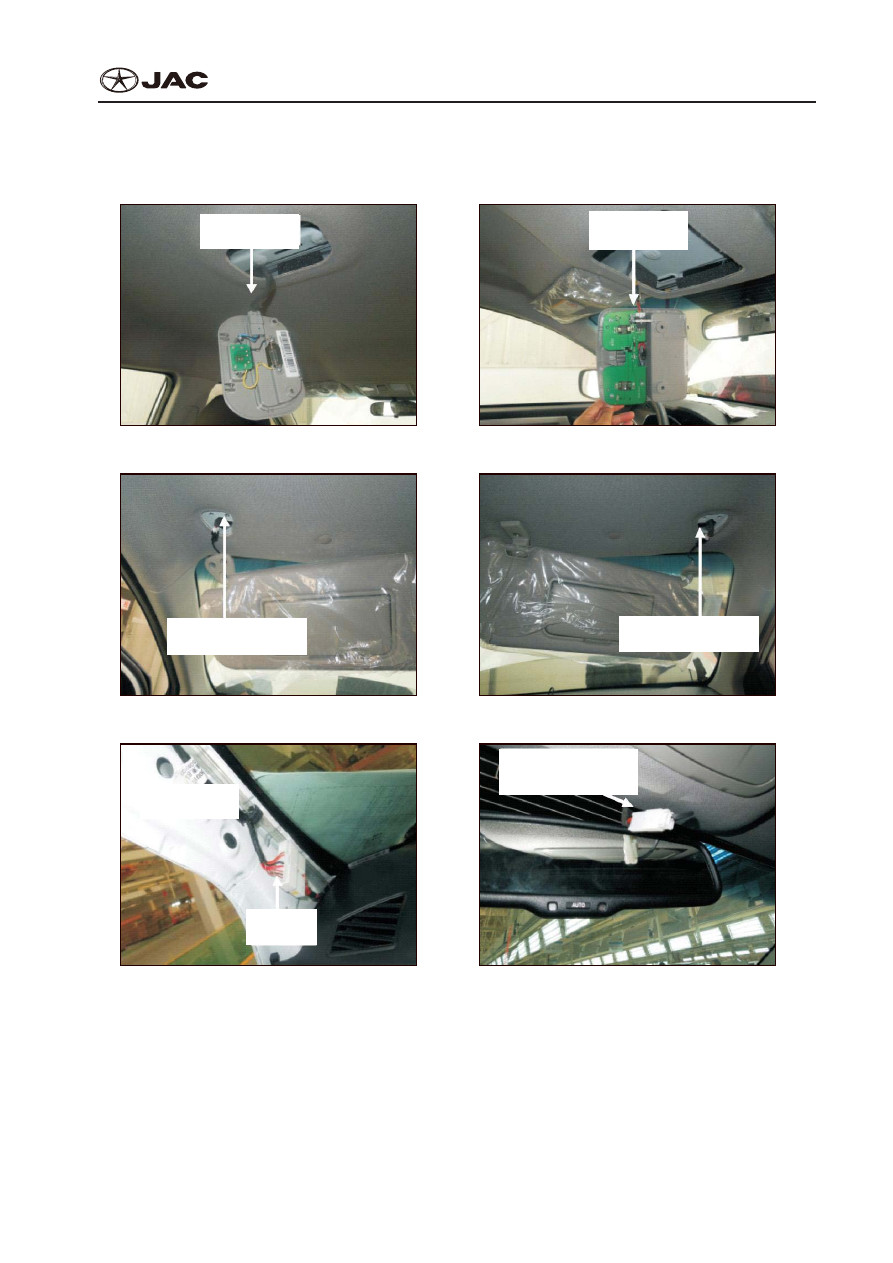

Ceiling Wire Harness

Жгут Проводов потолка

R01 rear ceiling light

Задний верхний

свет R01



R02 front ceiling light

Передний верхний

свет R02

R01

R02

R03 left sunvisor light

Индикатор левого

противосолнечного козырька R03

R04 right sunvisor light Индикатор

правого противосолнечного

козырька R04

R03

R04

MR01

Left A post

Левая А-стойка

R06 interior rear mirror

Внутреннее зеркало

заднего вида R06

MR01

R06

CL-10

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

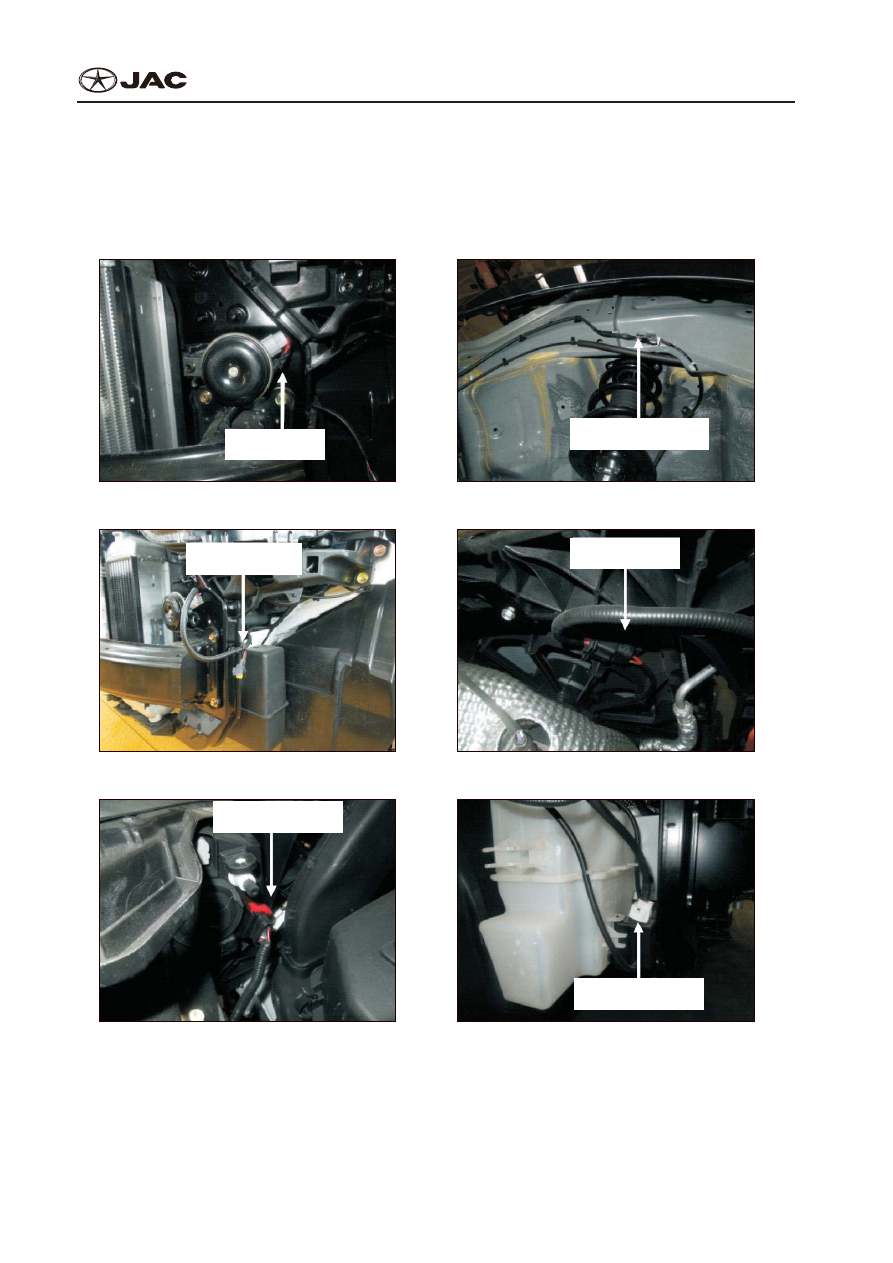

Engine Wire Harness

Жгут Проводов Двигателя

Engine Wire Harness (1)
Жгут двигателя (1)

E01 left electric horn

Левый электрический

клаксон E01

E02 left front speed sensor

Датчик скорости левого

переднего колеса Е02

E01

E02

E03 left front fog lamp

Левая передняя

противотуманная фара E03

E04 cooling fan

Вентилятор

охлаждения E04

E03

E04

E05 left front combination lamp

Левый передний фонарь

комбинированного типа E05

E06 washing motor

Двигатель промывочного

насоса E06

E05

E06

CL-11

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

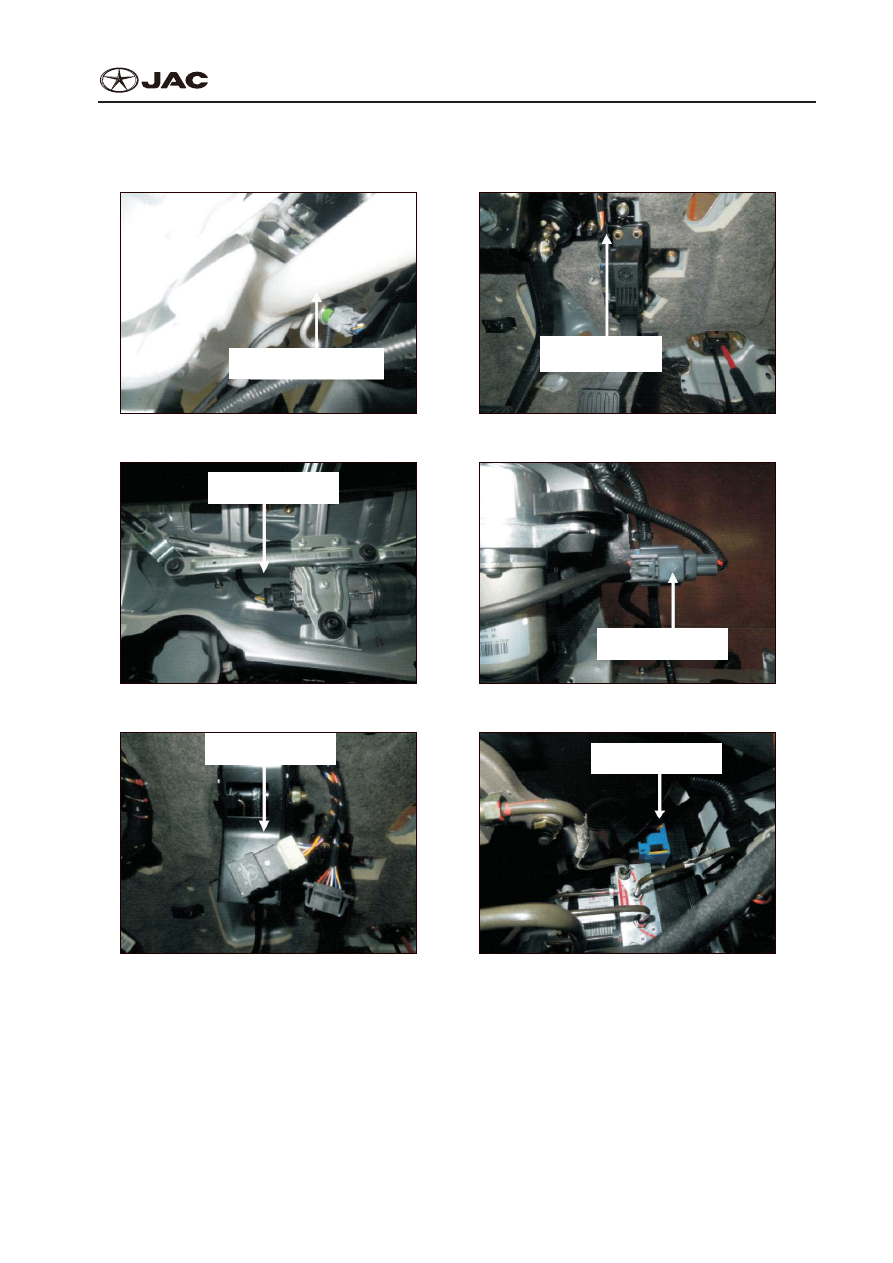

Engine Wire Harness (2)
Жгут Проводов Двигателя (2)

E07 three-way pressure switch

Трехфазное реле давления E07

E08 accelerator pedal

Педаль газа E08

E07

E08

E09 front wiper motor

Привод переднего

стеклоочистителя E09

E10 vacuum pump motor

Привод вакуумного насоса E10

E09

E10

E11 brake switch

Тормозной переключатель E11

E12 ABS module

Модуль антиблокировочной

тормозной системы E12

E11

E12

CL-12

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

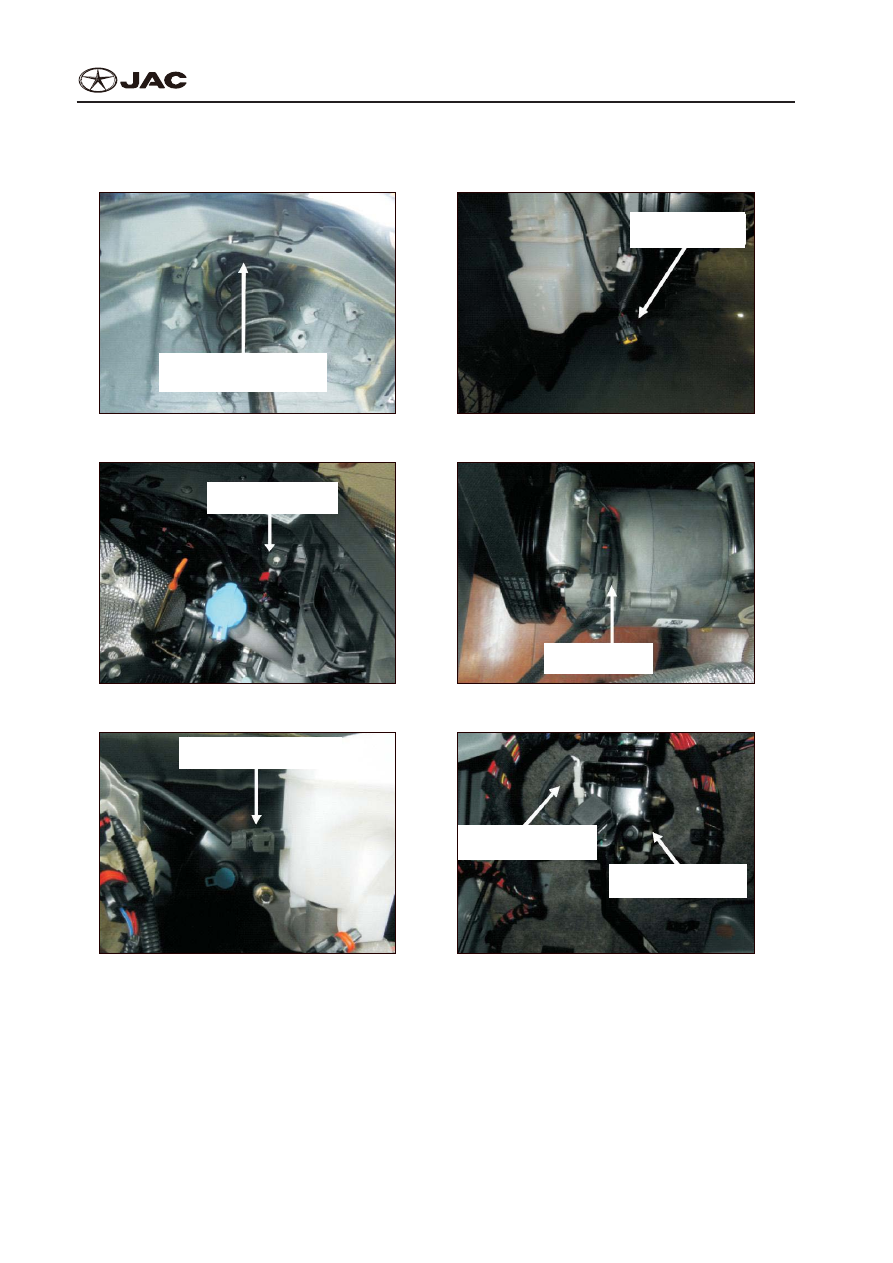

Engine Wire Harness (3)
Жгут Проводов Двигателя (3)

E13 right front speed sensor

Датчик скорости правого

переднего колеса Е13

E14 right front fog lamp

Датчик скорости правого

переднего колеса Е13

E13

E14

E15 right front combination lamp

Правый передний фонарь

комбинированного типа E15

E16 compressor

Компрессор E16

E15

E16

E17 brake fluid sensor

Датчик тормозной жидкости Е17

E18 clutch switch 1

Выключатель муфты 1 E18

E19 clutch switch 2

Выключатель муфты 2 E19

E17

E18 E19
