LT-3

S5 Service manual

S5 Инструкция по техобслуживанию

Lighting System

Система Освещения

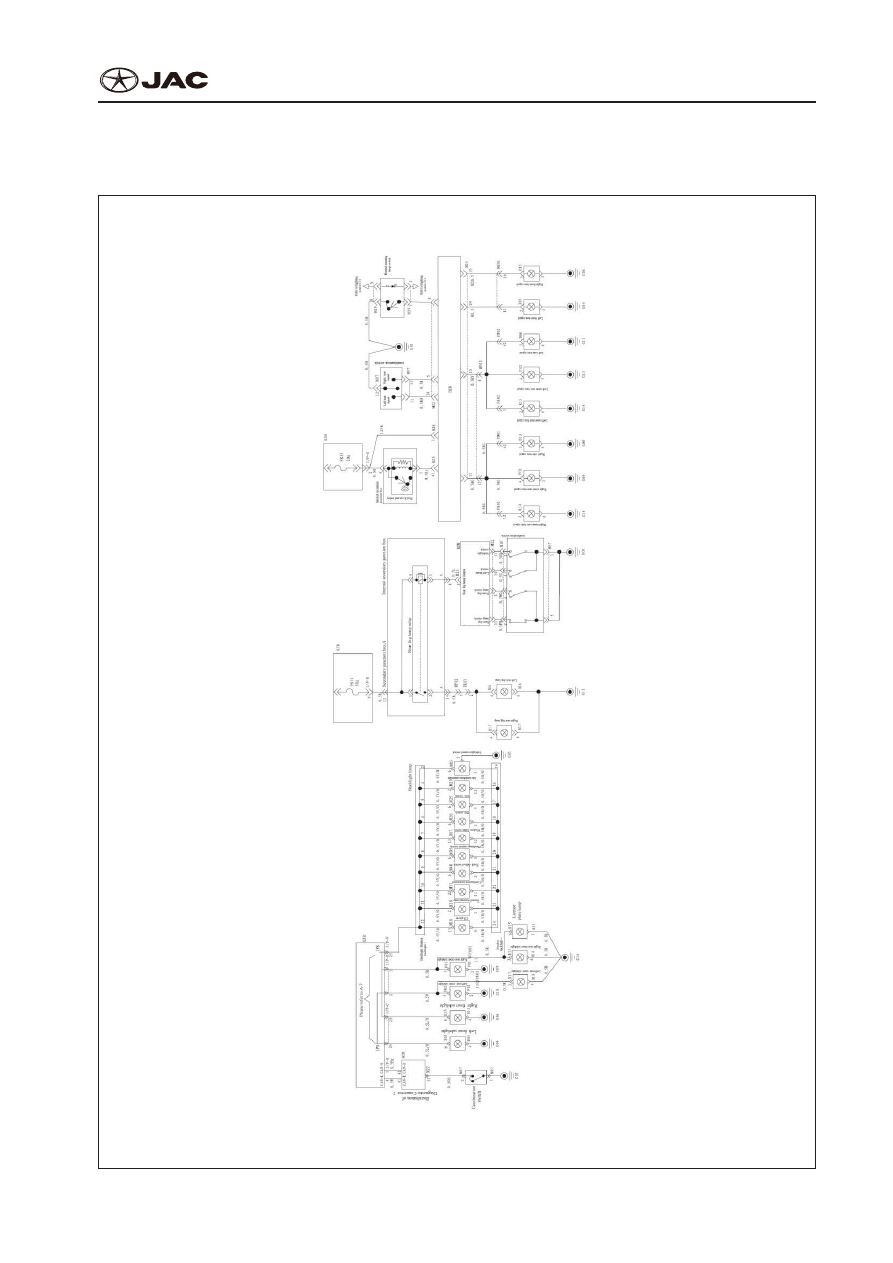

Schematic Diagram on Lighting System

Блок-схема Системы Освещения

Lighting light Освещение света

LT-4

S5 Service manual

S5 Инструкция по техобслуживанию

Lighting System

Система Освещения

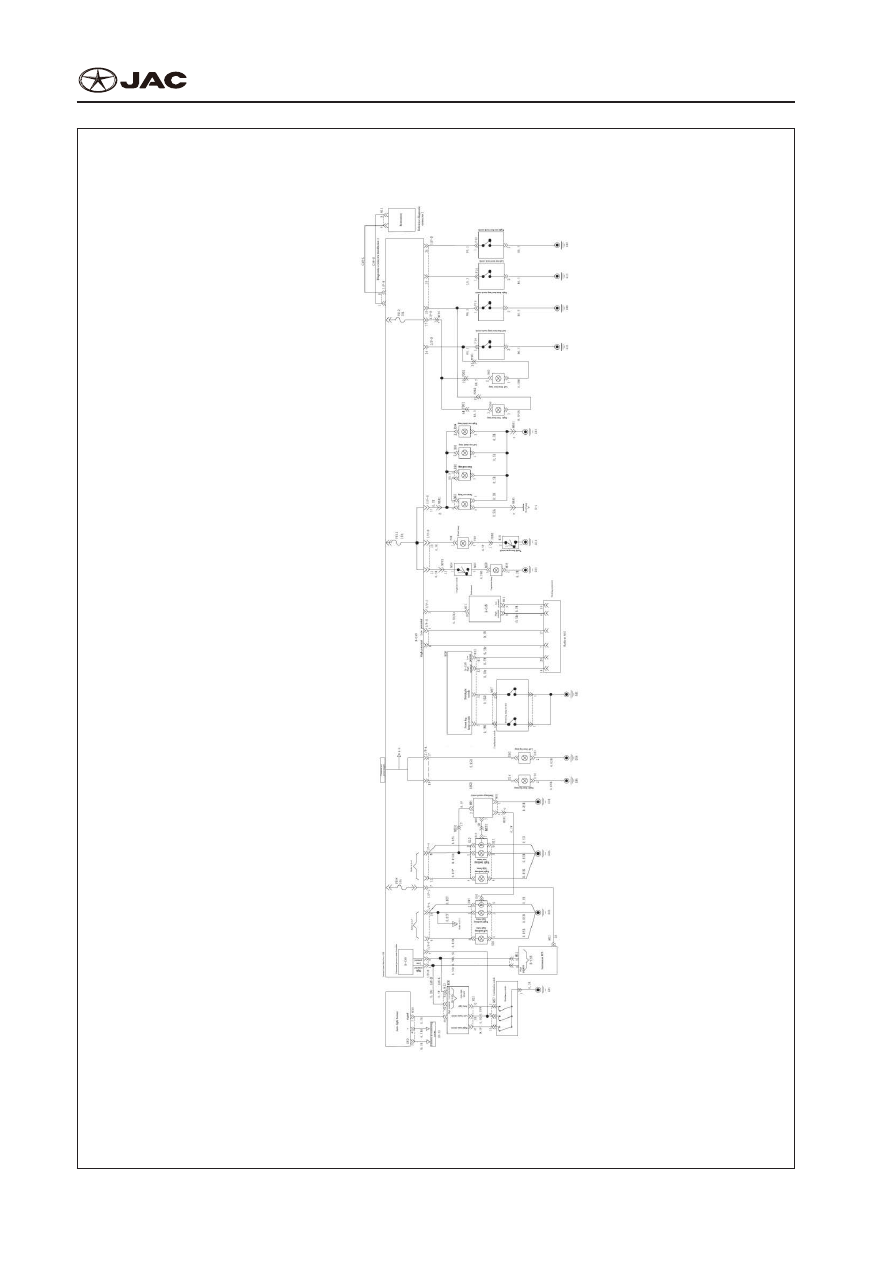

Lighting light Освещение света

LT-5

S5 Service manual

S5 Инструкция по техобслуживанию

Lighting System

Система Освещения

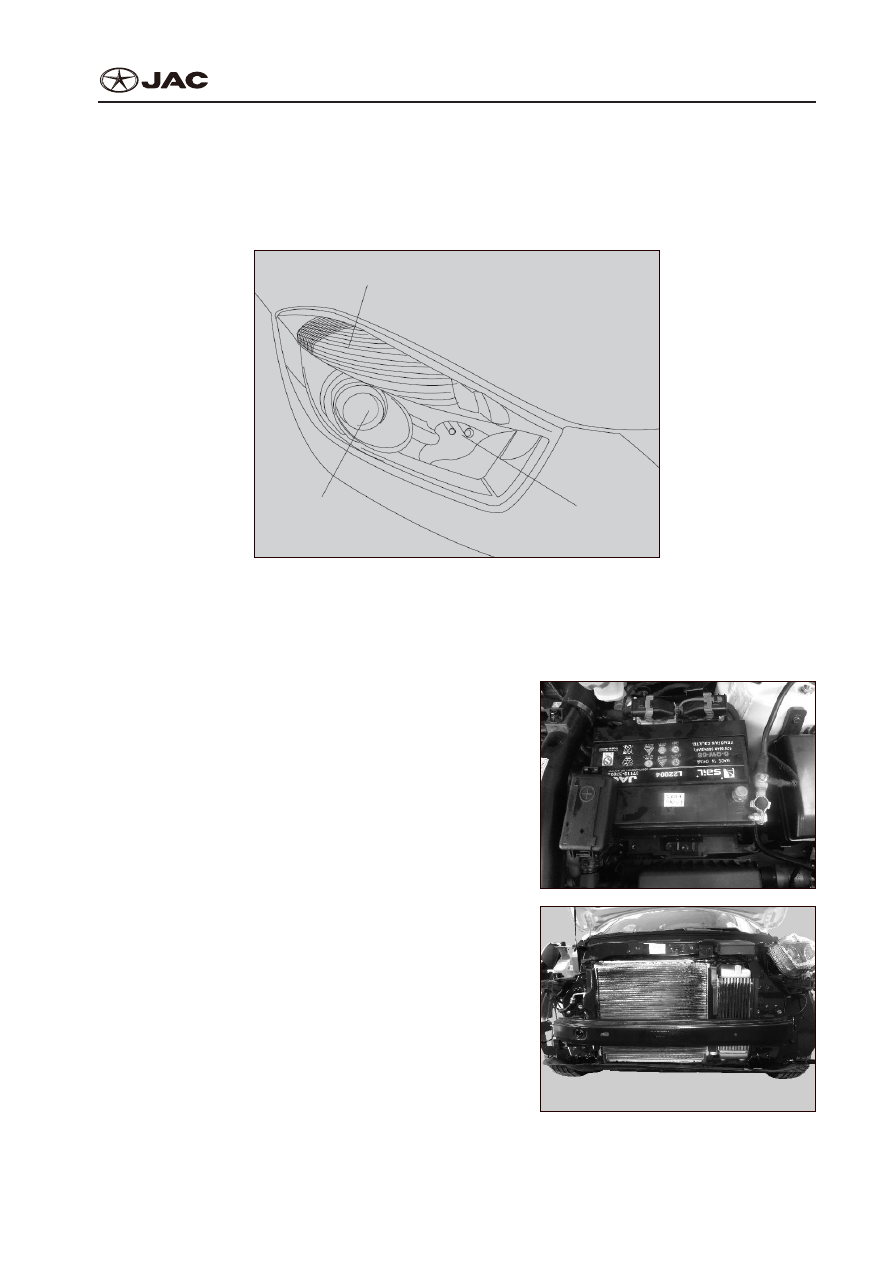

Headlamp

Фары Головного Света

1.  Element location diagram
1.  Схема расположения элементов

Side turning signal

Боковые указатели поворота

Low beam

Ближний  свет фар

High beam /low beam

Дальний свет фар/

ближний  свет фар

Headlamp Element location diagram

Схема расположения элементов фар головного света

Replacement of headlamp:

Замена фар головного света:

1.  Disassembly procedure
1.  Последовательность разборки
1)  Disconnect the negative pole of battery;
1)  Отсоедините отрицательную клемму аккумуля-

тора.

2)  Remove the front bumper; see “Replace the front

bumper”;

2)  Снимите передний бампер; см. "Замена перед-

него бампера".

LT-6

S5 Service manual

S5 Инструкция по техобслуживанию

Lighting System

Система Освещения

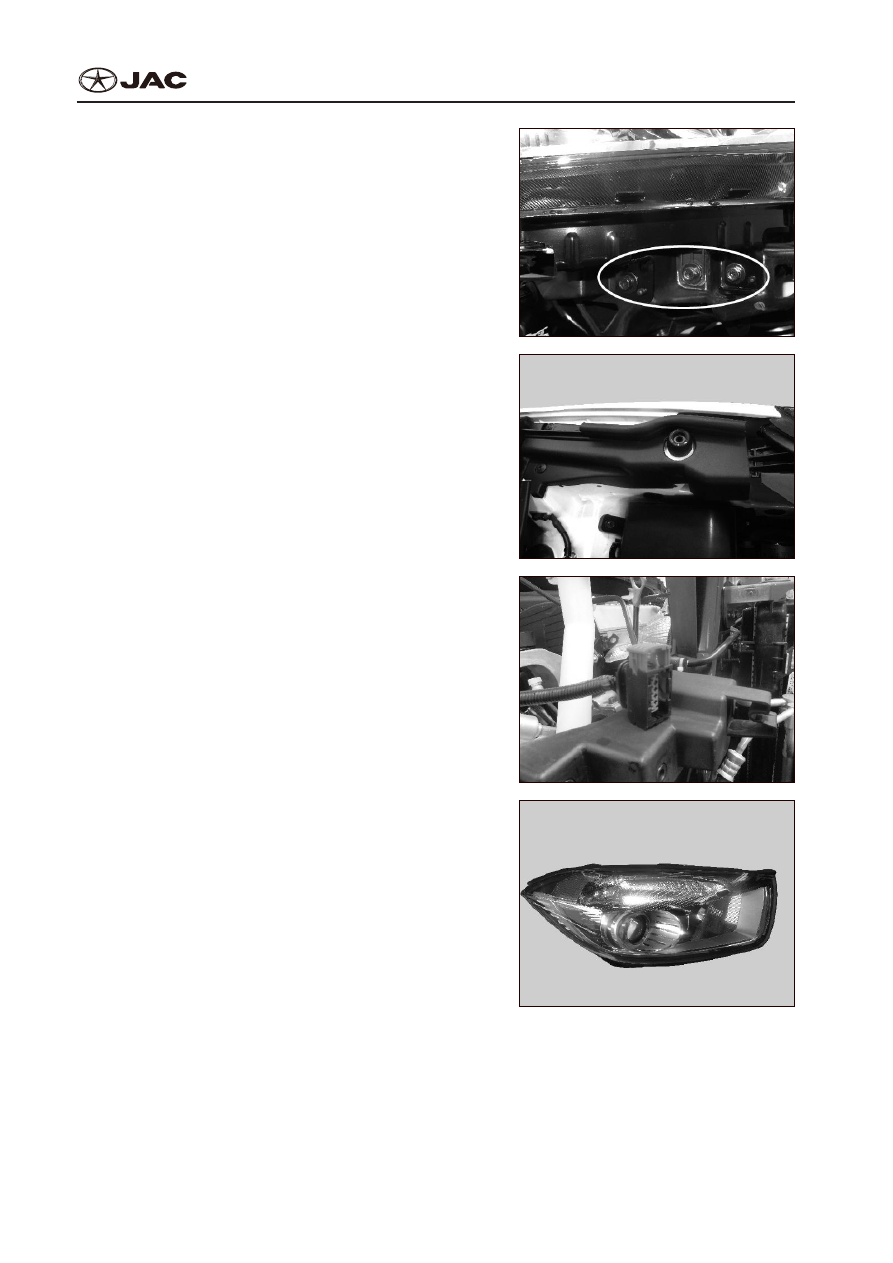

3)  Screw off the two fixing bolts for the front baffle

and remove the baffle;

3)  Открутите два крепежных болта передней пе-

регородки и извлеките ее.

4)  Remove left/right sealant strip board in the engine

compartment;

4)  Снимите левую/правую панель уплотнитель-

ной ленты в отсеке двигателя.

5)  Remove the four bolts on headlamp;
5)  Снимите четыре болта на фары головного све-

та.

6)  Detach the connector and remove headlamp as-

sembly.

6)  Отсоедините соединитель и снимите фару го-

ловного света в сборе.

2.  Assemble it in reverse sequence as did in disassembly.
2.  Установка производится в обратной последовательности к демонтажу.
Notes:
Примечания:
After installation, check if the light meets requirements. If no, please adjust refer to “Headlamp light ad-

justment”
