Engine Iveco C10/C13/C78/Cursor 13/Cursor 78. Manual - part 91

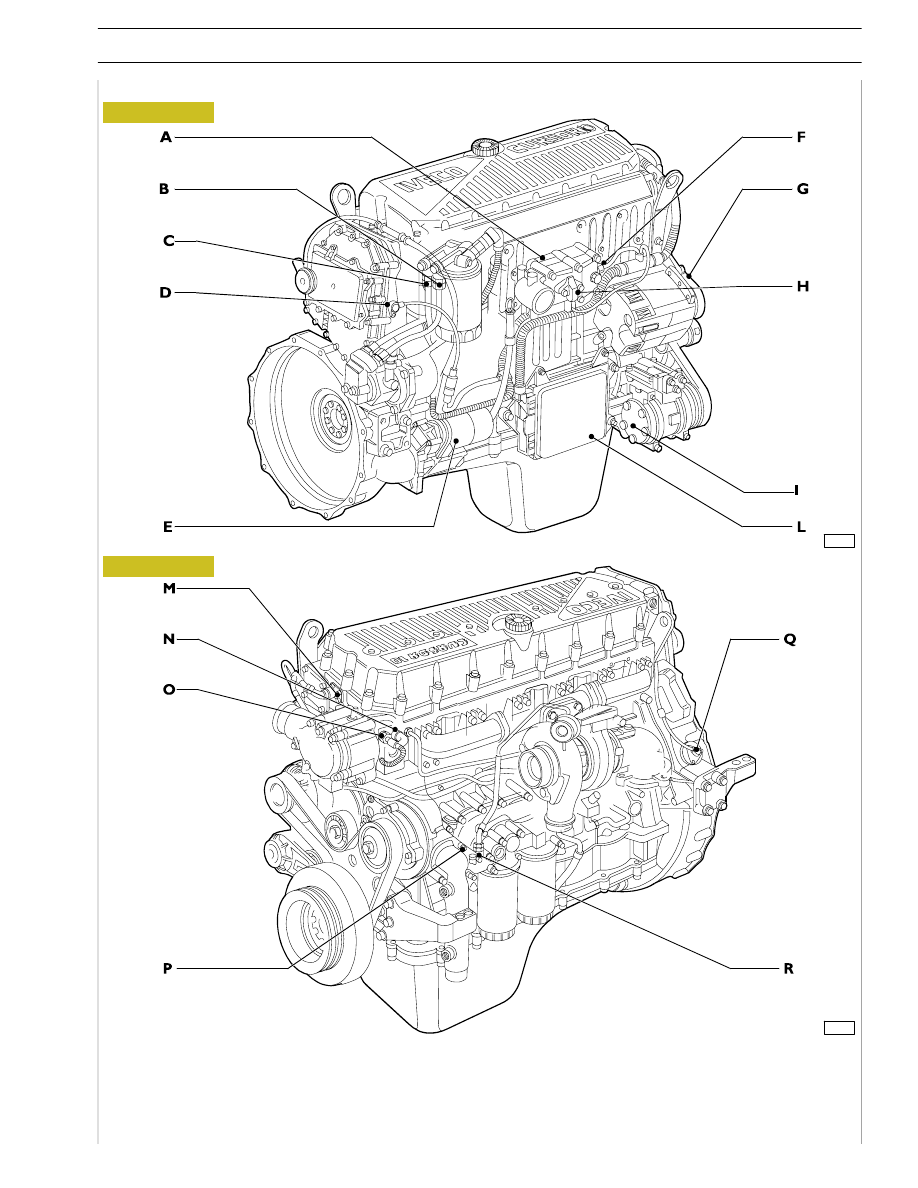

A. Resistance for engine warming - B. Fuel filter clogged signalling switch - C. Fuel temperature sensor - D. Engine rpm sensor

on camshaft - E. Starter motor - F. Engine intake air temperature sensor - G. Alternator - H. Boosting pressure sensor -

I. Conditioner compressor - L. EDC (MS6.2) control unit - M. Connector on engine head for connection with injector solenoid

valves - N. Water temperature for EDC (MS6.2) - O. Water temperature sensor - P. Oil pressure transmitter -

Q. Engine speed on flywheel sensor - R. Low oil pressure transmitter.

ENGINE RIGHT-HAND SIDE VIEW

ENGINE LEFT-HAND SIDE VIEW

Figure 86

Figure 87

99370

99371

Components on the engine F3B

SECTION 3 - INDUSTRIAL APPLICATION

31

Figure 88

101609

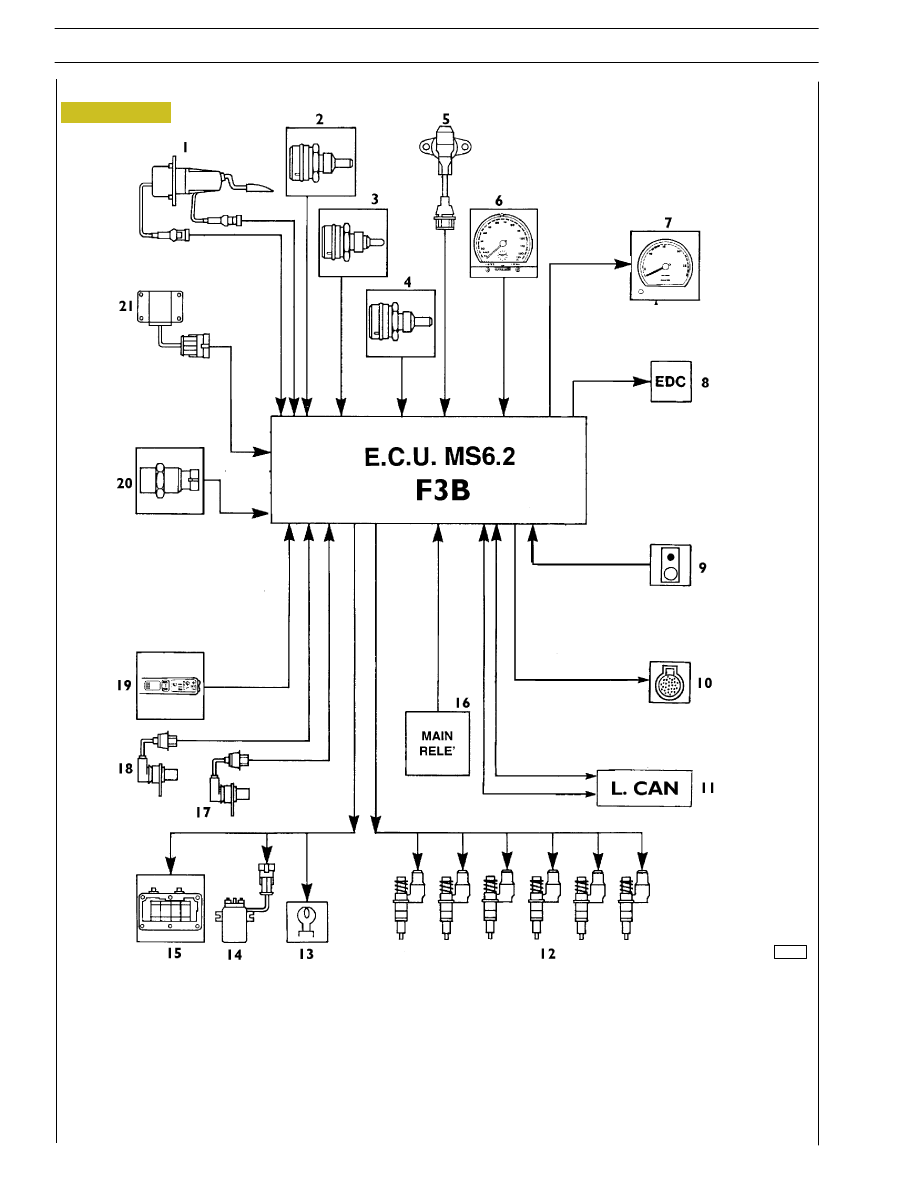

KEYS

1. Accelerator pedal position sensor / switch accelerator depressed — 2. Engine coolant temperature sensor — 3. Oversupply

air temperature sensor — 4. Fuel temperature sensor — 5. Oversupply air pressure sensor — 6. Input for electronic tachograph

(if available) — 7. Output for electronic revs counter (if available) — 8. E.D.C. system failure warning light — 9. Blink—code button

(if available) — 10. Diagnosis connector — 11. CAL L-H line — 12. Pump-injectors — 13. Warning light for pre/post-heating

activated — 14. Remote control switch for pre/post-heating activation — 15. Pre/post-heating resistance — 16. Main remote

control switch — 17. Flywheel sensor — 18. Distribution sensor — 19. Cruise Control buttons (if available) — 20. Clutch switch —

21. Primary / secondary brake switch.

BLOCK DIAGRAM

32

SECTION 3 - INDUSTRIAL APPLICATION

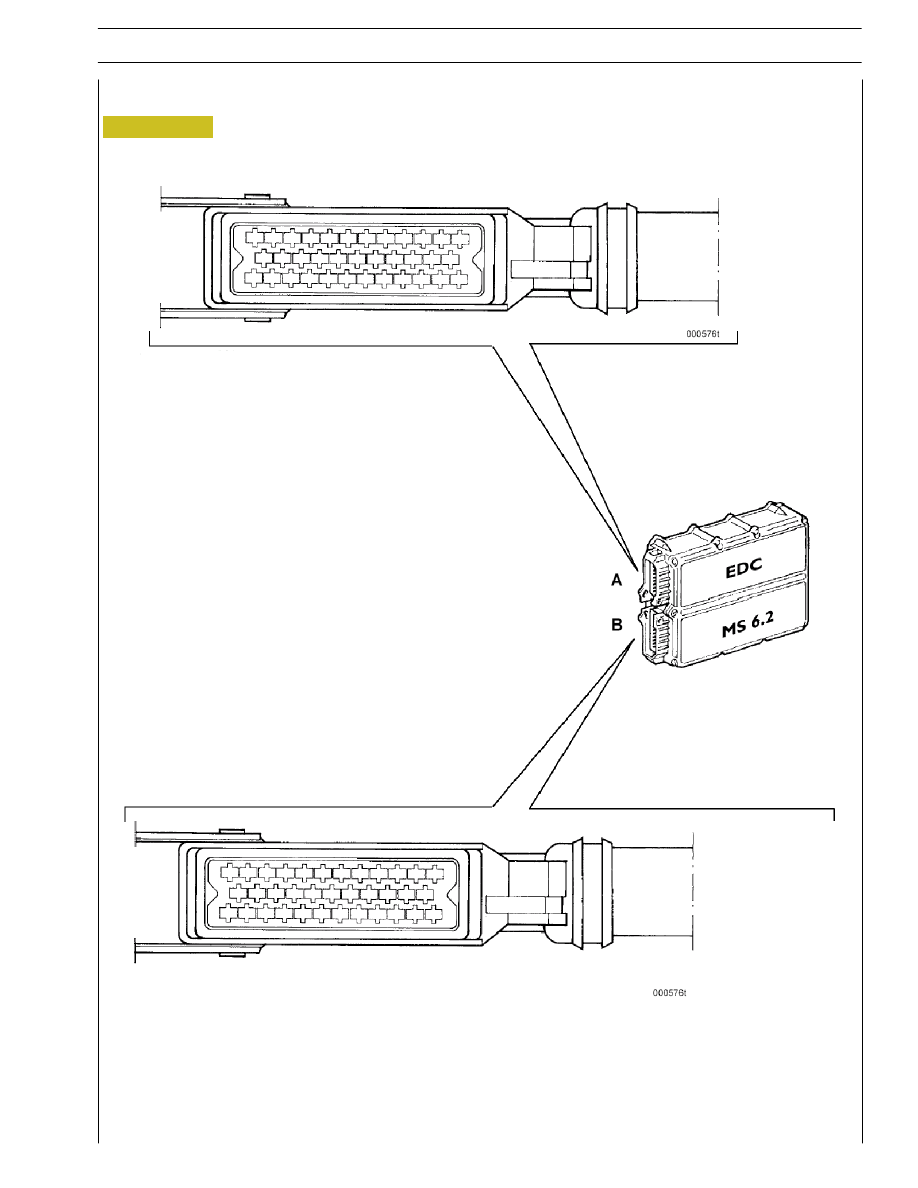

Connector “A” engine

Connector “B” chassis/cabin

EDC MS 6.2 electronic control unit

Figure 89

SECTION 3 - INDUSTRIAL APPLICATION

33

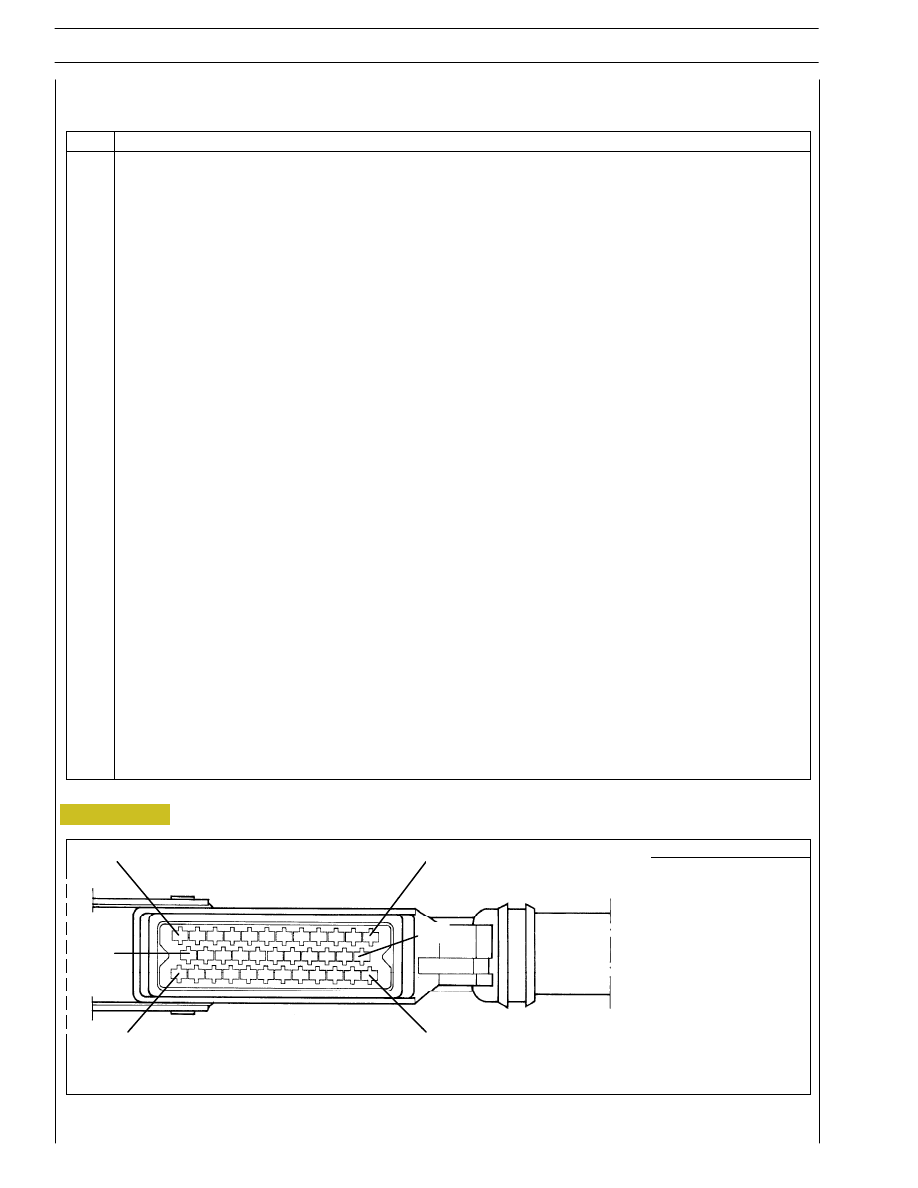

EDC control unit PIN-OUT

Connector “A” (Engine)

Figure 90

34

SECTION 3 - INDUSTRIAL APPLICATION

Pin

Function

1 -

Engine rev sensor

2 -

Distribution rev sensor

3 -

---

4 -

Air temperature sensor mass

5 -

Engine coolant temperature sensor mass

6 -

Engine oil temperature and fuel temperature sensor ground

7 -

---

8 -

---

9 -

---

10 -

Engine oil temperature sensor signal

11 -

Fuel temperature sensor signal

12 -

Oversupply pressure sensor signal

13 -

Engine rev sensor

14 -

Distribution rev sensor

15 -

---

16 -

---

17 -

Boosting pressure sensor ground

18 -

---

19 -

---

20 -

---

21 -

Air temperature sensor signal

22 -

Engine coolant temperature sensor signal

23 -

Oversupply pressure sensor power supply

24 -

Injector power supply for cylinders 1 / 2 / 3

25 -

Injector power supply for cylinders 4 / 5 / 6

26 -

Cylinder 4 injector control

27 -

Cylinder 6 injector control

28 -

Cylinder 5 injector control

29 -

---

30 -

---

31 -

---

32 -

---

33 -

Cylinder 3 injector control

34 -

Cylinder 2 injector control

35 -

Cylinder 1 injector control

1

12

Colour code

1

12

B

White

BG

Beige

C

Orange

23

G

Yellow

13

23

H

Grey

13

L

Blue

M

Brown

N

Black

R

Red

24

35

000576t

S

Pink

24

V

Green

EDC CONTROL UNIT DIAGRAM WITH ELECTRICAL CONNECTIONS TO CONNECTOR “A”

Z

Purple
