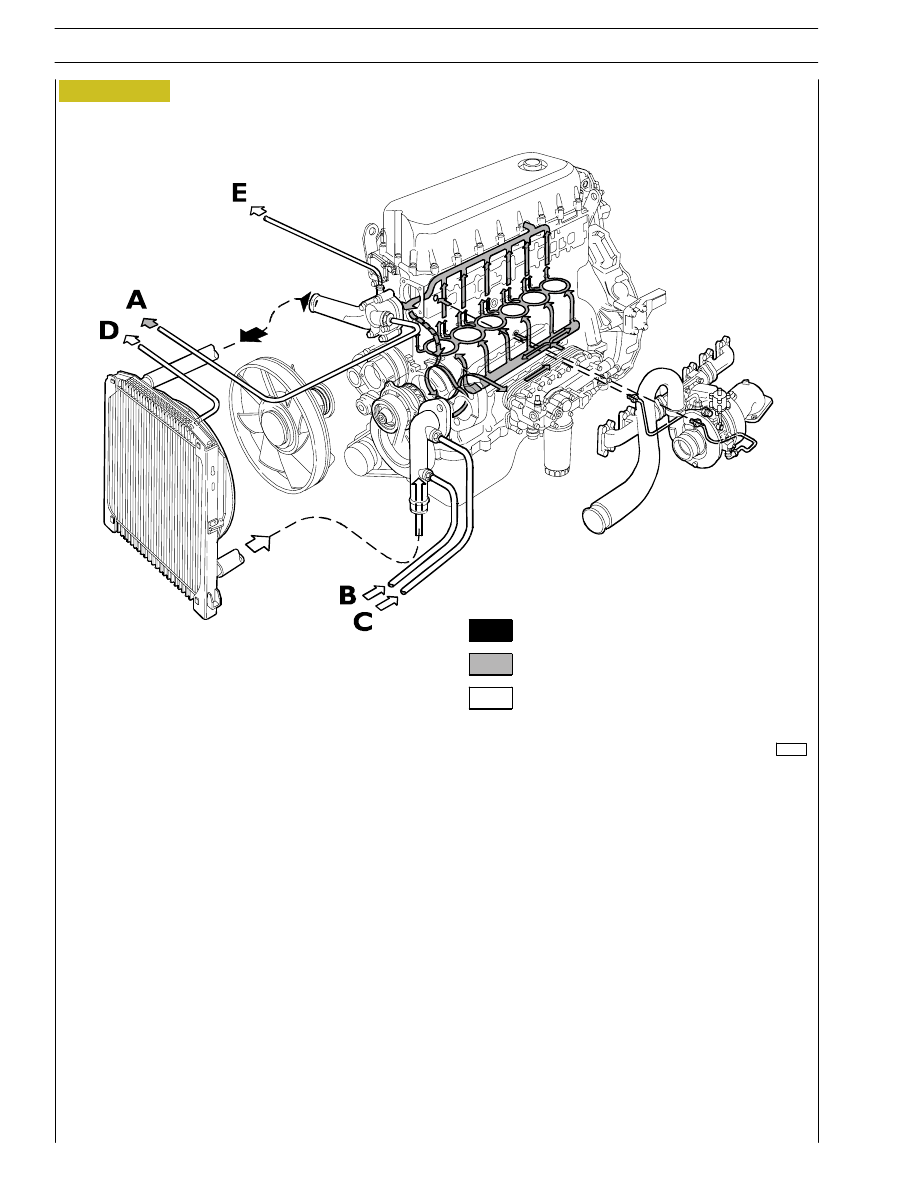

Figure 19

99248

A/B

outlet/inlet for vehicle heater

C

inlet from the expansion vessel

D/E

outlet from the radiator and the thermostat body for expansion vessel inlet

Water flowing out of the thermostat

Water circulating in the engine

Water flowing into the pump

18

SECTION 1 - GENERAL SPECIFICATIONS

60631

Figure 20

Figure 21

Figure 22

Thermostat

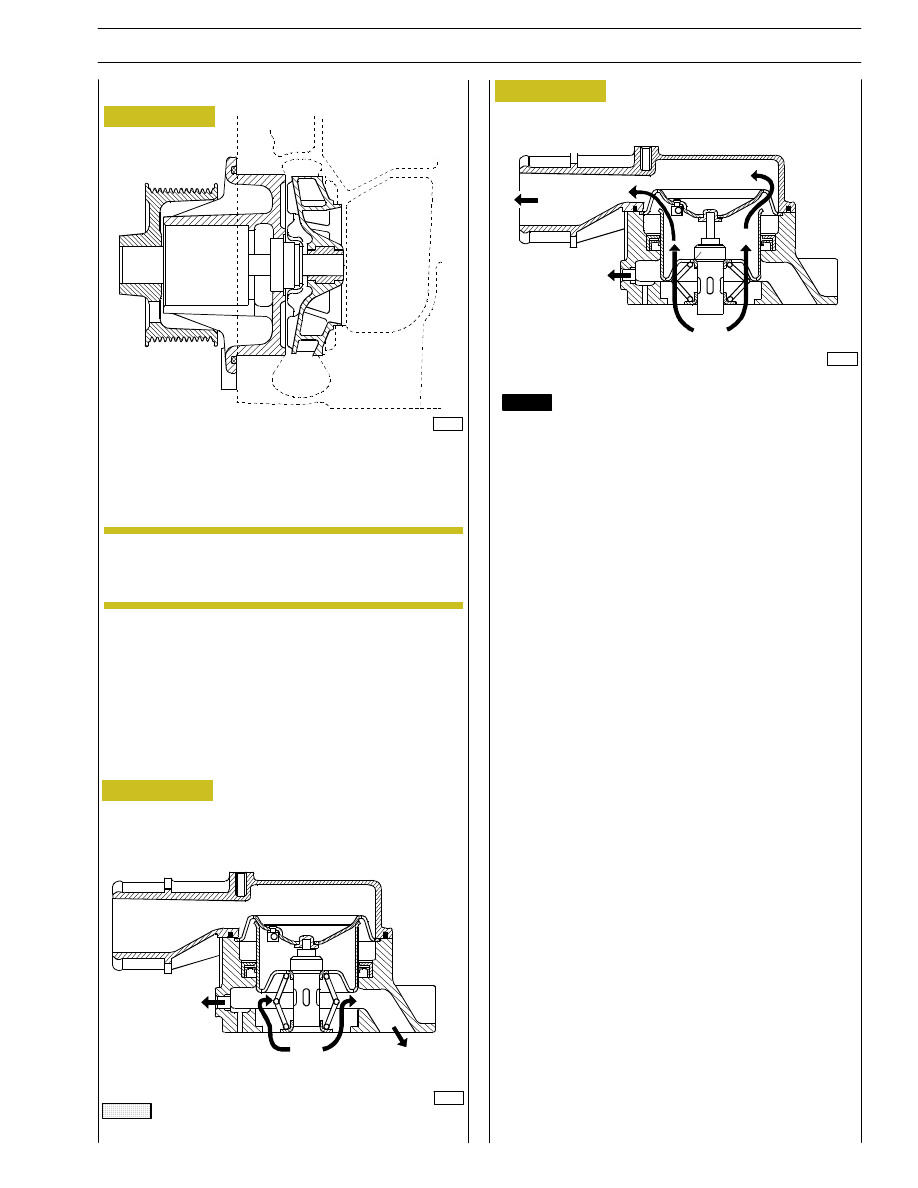

The water pump is composed of: impeller, bearing, seal and
driving pulley.

Check that the pump body has no cracks or water
leakage; if it does, replace the entire water pump.

CROSS-SECTION OF THE WATER PUMP

View of thermostat operation

60747

Water circulating in the engine

TO THE

EXPANSION

TUB

FROM

THE ENGINE

TO THE
BY PASS

Water leaving the thermostat

60748

TO THE

RADIATOR

TO THE

EXPANSION

TUB

TO THE
BY PASS

FROM

THE ENGINE

Check the thermostat works properly; replace it if in doubt.

Temperature of start of travel 84

± 2 °C.

Minimum travel 15 mm at 94

± 2 °C.

TO THE

RADIATOR

Water pump

NOTE

SECTION 1 - GENERAL SPECIFICATIONS

19

Figure 23

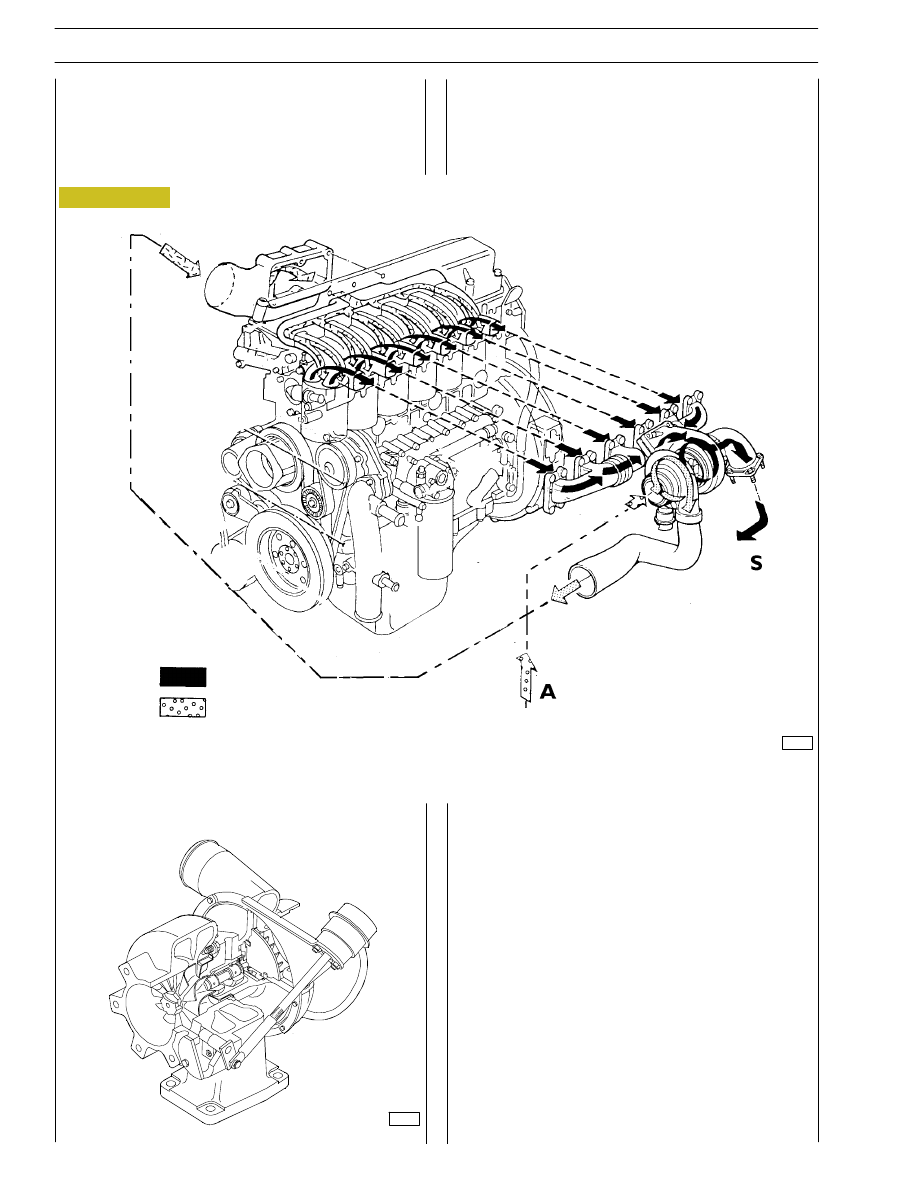

TURBOCHARGING

The turbocharging system consists of:

- air filter;

- Wastegate turbocharger.

A = Inlet

S = Exhaust

99251

HOLSET HX 50W turbocompressor

The turbocompressor is a turbocompressor with a return
valve.
It is mainly composed by:

- a central unit where a shaft is positioned supported by

bushings, a turbine rotor and a compressor rotor are
mounted on each end;

- a turbine unit and a compressor unit mounted at the end

of the central unit;

- return valve applied on the turbine unit. It divides burnt

gases outlet, sending one part directly to the outlet tube
when the boost of the compressor reaches the setting
value.

71766

20

SECTION 1 - GENERAL SPECIFICATIONS

SECTION 2 - FUEL

1

SECTION 2

Fuel

Page

FUEL FEED

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FUEL SUPPLY DIAGRAM (ALL TYPES)

4

. . . . . . .

- Overpressure valve

5

. . . . . . . . . . . . . . . . . . . . .

- Fuel pump

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Injector-pump

5

. . . . . . . . . . . . . . . . . . . . . . . . .

- Injector Phases

6

. . . . . . . . . . . . . . . . . . . . . . . . .
