2

SECTION 2 - FUEL

Figure 1

92828

FUEL FEED

Fuel feed is obtained by means of a pump, fuel filter and
pre-filter, 6 pump-injectors controlled by the camshaft by
means of rockers and by the electronic control unit.

Return circuit

Delivery circuit

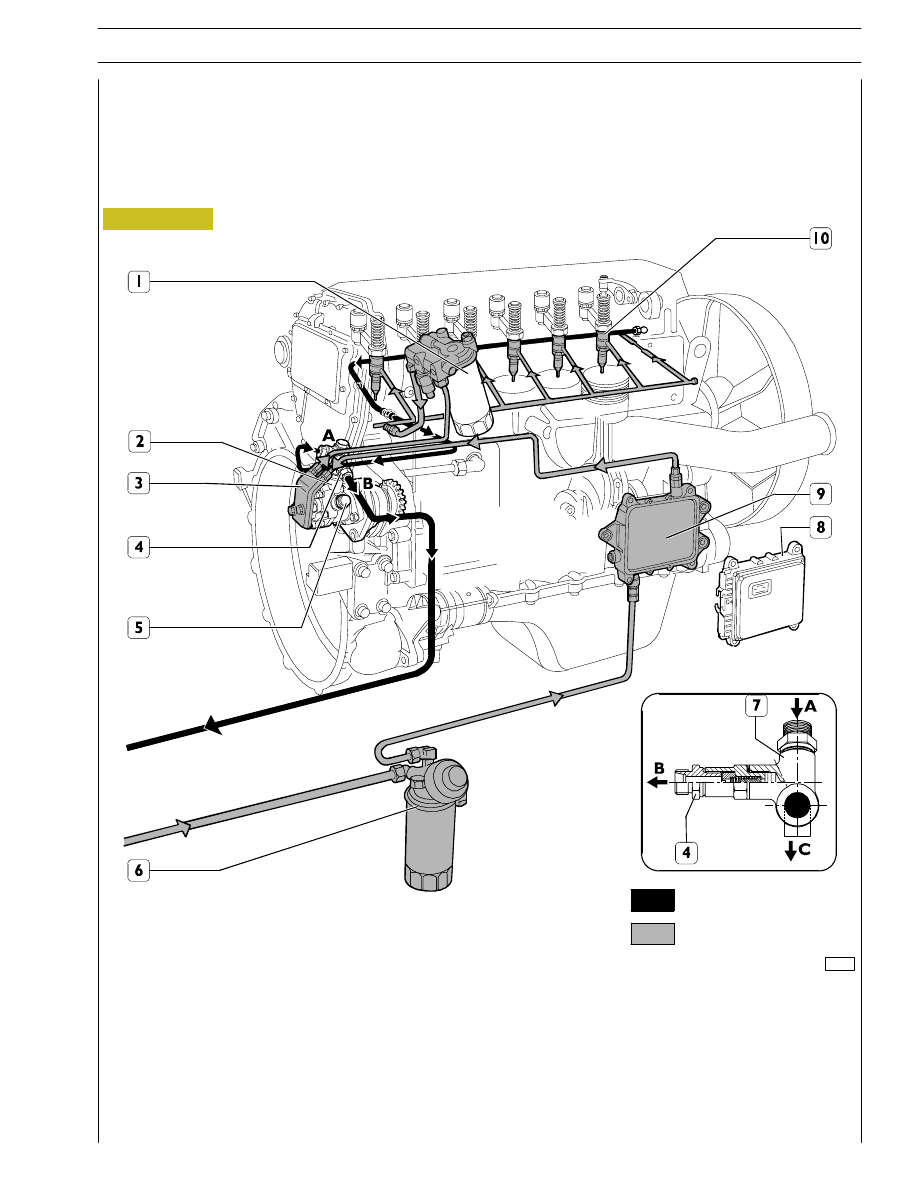

ENGINE FUEL SUPPLY DIAGRAM WITH FUEL PUMP ON THE TIMING SYSTEM CONTROL

1. Fuel filter - 2. Valve for fuel recirculation from injectors integrated in the fuel pump (start opening 3,5 bar) - 3. Fuel pump

- 4. Overpressure valve for fuel return to the tank (start opening 0,2 bar) - 5. Pressure control valve (start opening 5 bar) -

6. Prefilter with priming pump - 7. Connector - 8. Gearcase - 9. Heat exchanger - 10. Pump injectors.

A. Fuel arrival from injectors - B. Fuel return to the tank - C. Fuel inlet from injectors in the fuel filter

SECTION 2 - FUEL

3

81817

Figure 2

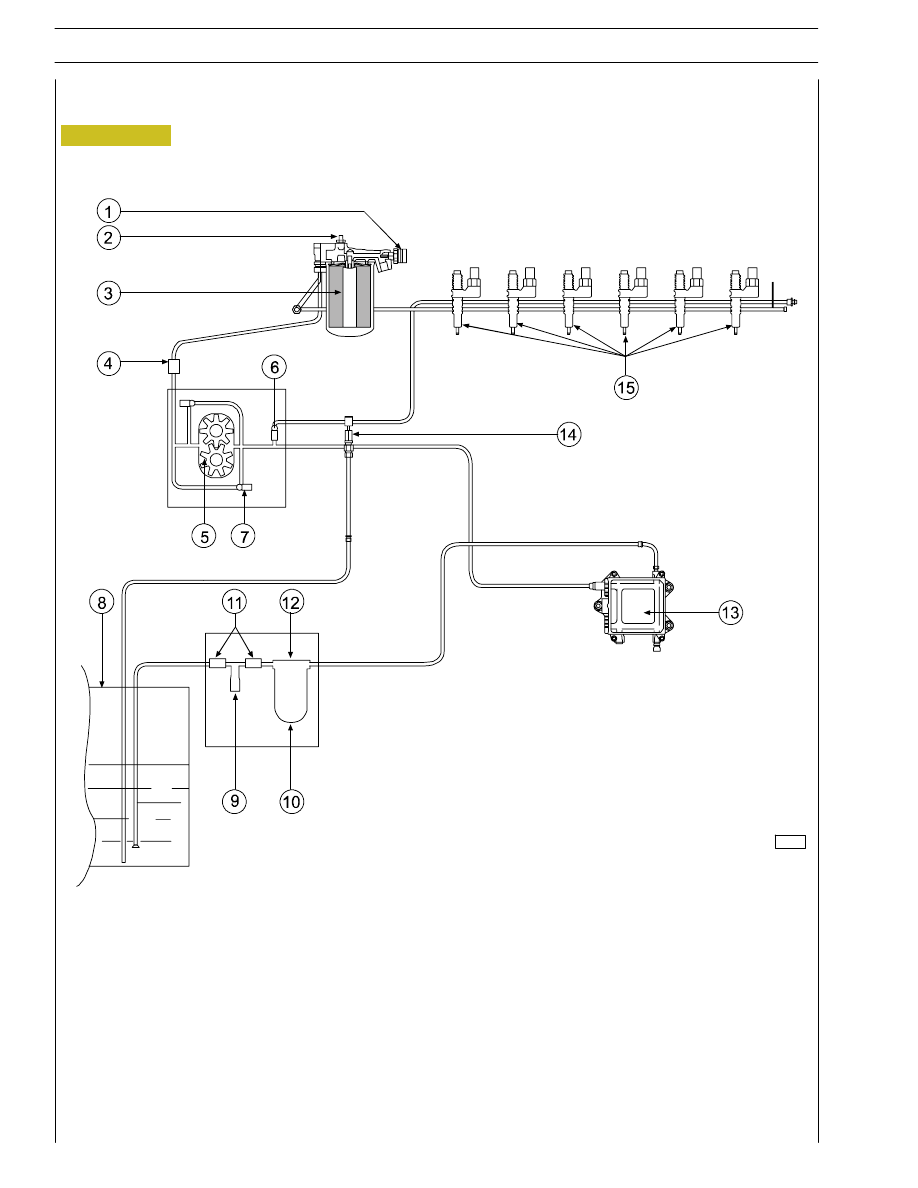

1. Temperature sensor - 2. Bleed valve - 3. Secondary fuel filter - 4. By-pass valve (0.3

÷ 0.4 bar) - 5. Fuel supply pump -

6. Integrated valve (3.5 bar) - 7. Pressure relief valve (5 bar) - 8. Fuel tank - 9. Priming pump - 10. Primary fuel filter -

11. Check valve (opening 0.1 bar) - 12. Heater - 13. Electronic control unit - 14. Fuel return union with valve built in

(0.2 bar) - 15. Pump-injectors.

FUEL SUPPLY DIAGRAM (ALL TYPES)

4

SECTION 2 - FUEL

73547

44908

98870

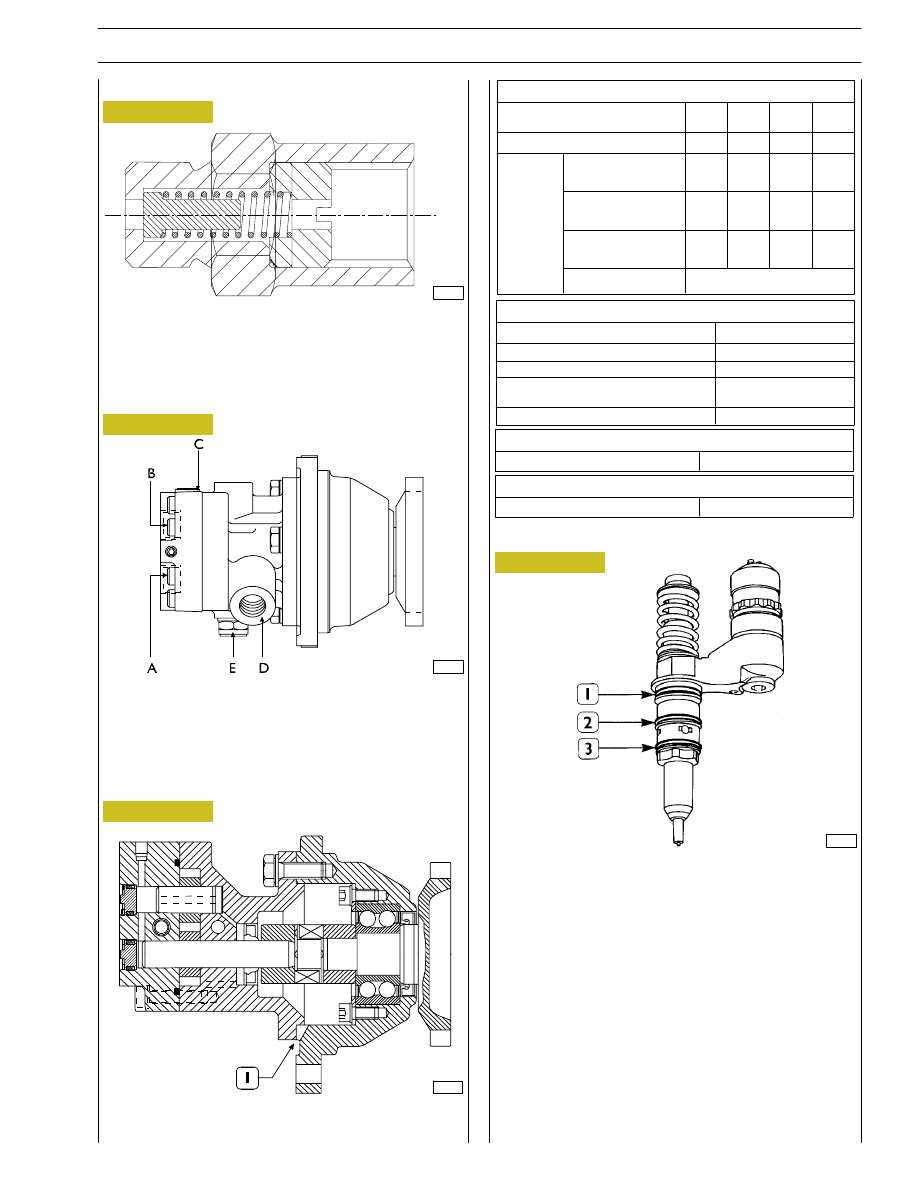

Figure 3

Fuel pump mounted on timing system

A. Fuel inlet — B. Fuel delivery — C. By-pass nut —

D. Fuel return from the pump-injectors —

E. Pressure relief valve — Opening pressure: 5-8 bars.

CROSS-SECTION OF THE FUEL PUMP

1. Oil and fuel leakage indicator.

1. Fuel/oil seal — 2. Fuel/diesel seal — 3. Fuel/exhaust gas seal.

The injector-pump is composed of: pumping element, nozzle,
solenoid valve.

Fuel pump

Figure 4

Figure 5

Injector-pump

Figure 6

92829

An overpressure valve is a single-acting valve, calibrated to 0.2
÷ 0.3 bar, placed on the piping that returns fuel to tank. The
overpressure valve prevents fuel duct in cylinder head from
emptying with engine stopped.

Overpressure valve

Pump performances

Pump rotation speed

(rpm)

Minimum flow rate

(l/h)

4100

310

900

45

250

12

140

6

Test
conditions

Negative pressure
on aspiration

(bar)

Pressure on delivery

(bar)

Test liquid
temperature

(˚C)

Test liquid

0.5

5

30

0.3

3

30

0.3

0,3

30

0.3

0.3

20

ISO 4113

Field of use

Pump rotation speed

(rpm)

Overrunning rotation speed (max 5 min) (rpm)
Diesel oil temperature

(˚C)

Filtering rate on aspiration

(micron)

Negative pressure on aspiration (bar)

2600

4100 max

-25/+80

30

0.5 max

Pressure control valve

Valve calibration

5

÷ 5.8

Injectors return valve

Valve calibration

3.2

÷ 3.8

Pumping element
The pumping element is operated by a rocker arm governed
directly by the cam of the camshaft.
The pumping element is able to ensure a high delivery
pressure. The return stroke is made by means of a return
spring.

Nozzle
Garages are authorized to perform fault diagnosis solely on
the entire injection system and may not work inside the
injector-pump, which must only be replaced.
