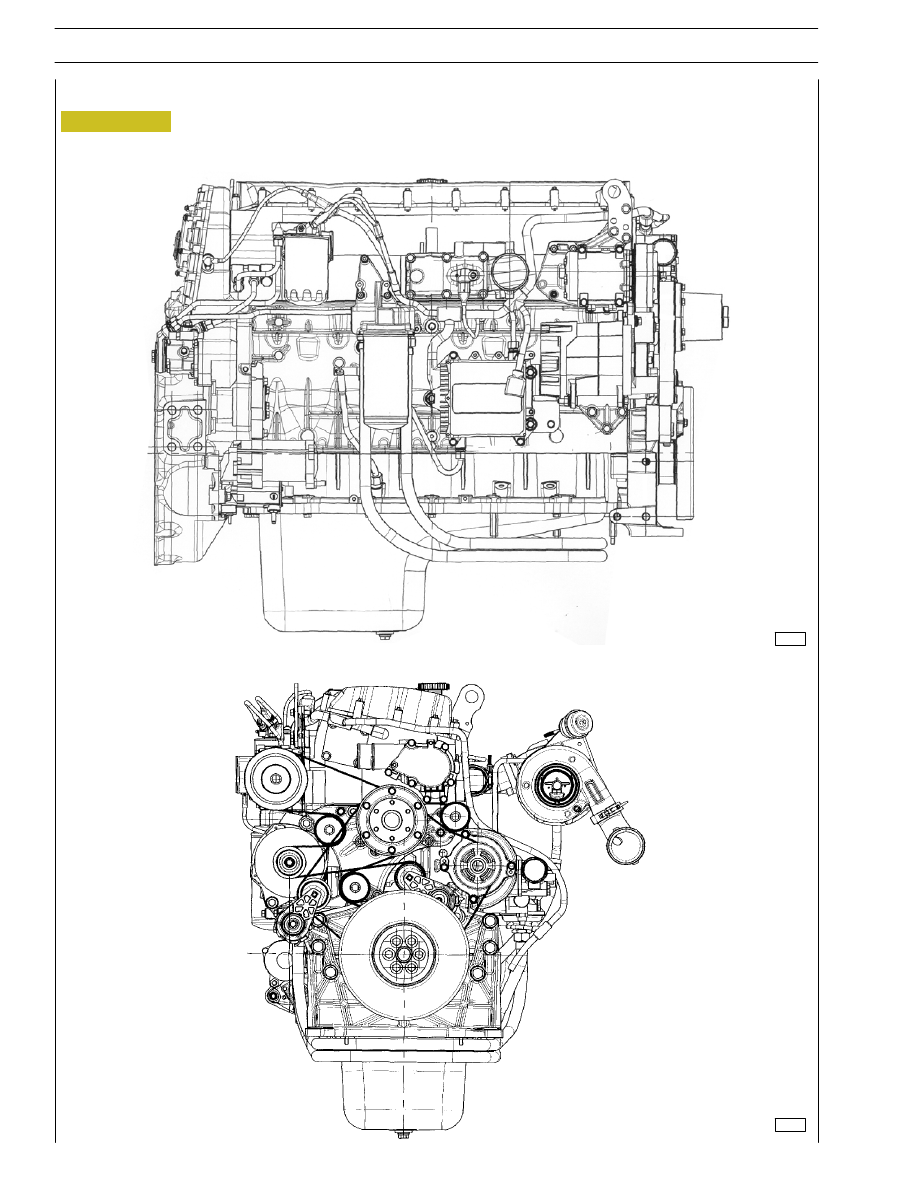

FRONT VIEW

81859

81860

Figure 6

RIGHT-HAND SIDE VIEW

VIEWS OF ENGINE (TYPE F3AE0684J*B902 ONLY)

10

SECTION 1 - GENERAL SPECIFICATIONS

81861

Figure 7

Dropping oil

Pressure oil

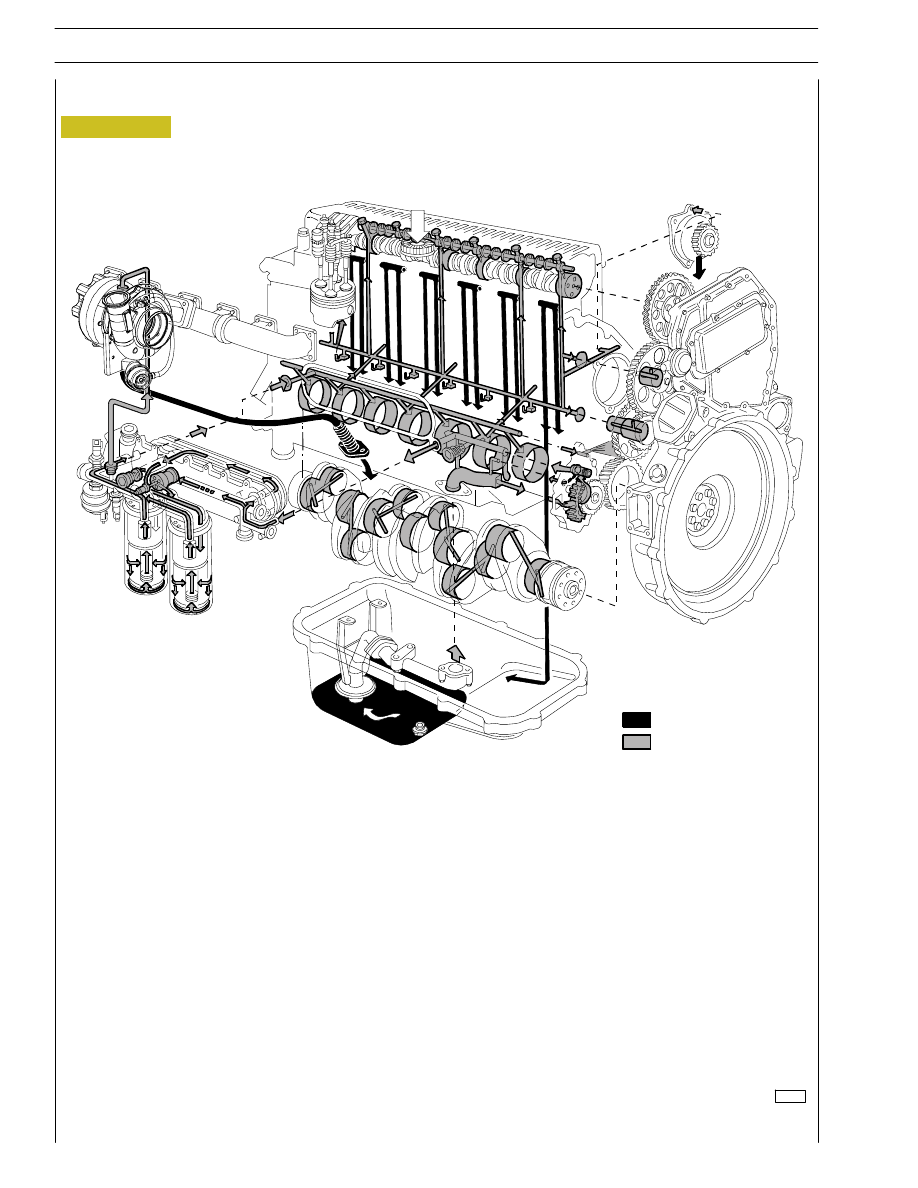

LUBRICATION DIAGRAM, FOR TYPES: F3AE0684D*B001 - F3AE0684G*B003

SECTION 1 - GENERAL SPECIFICATIONS

11

81862

Figure 8

Dropping oil

Pressure oil

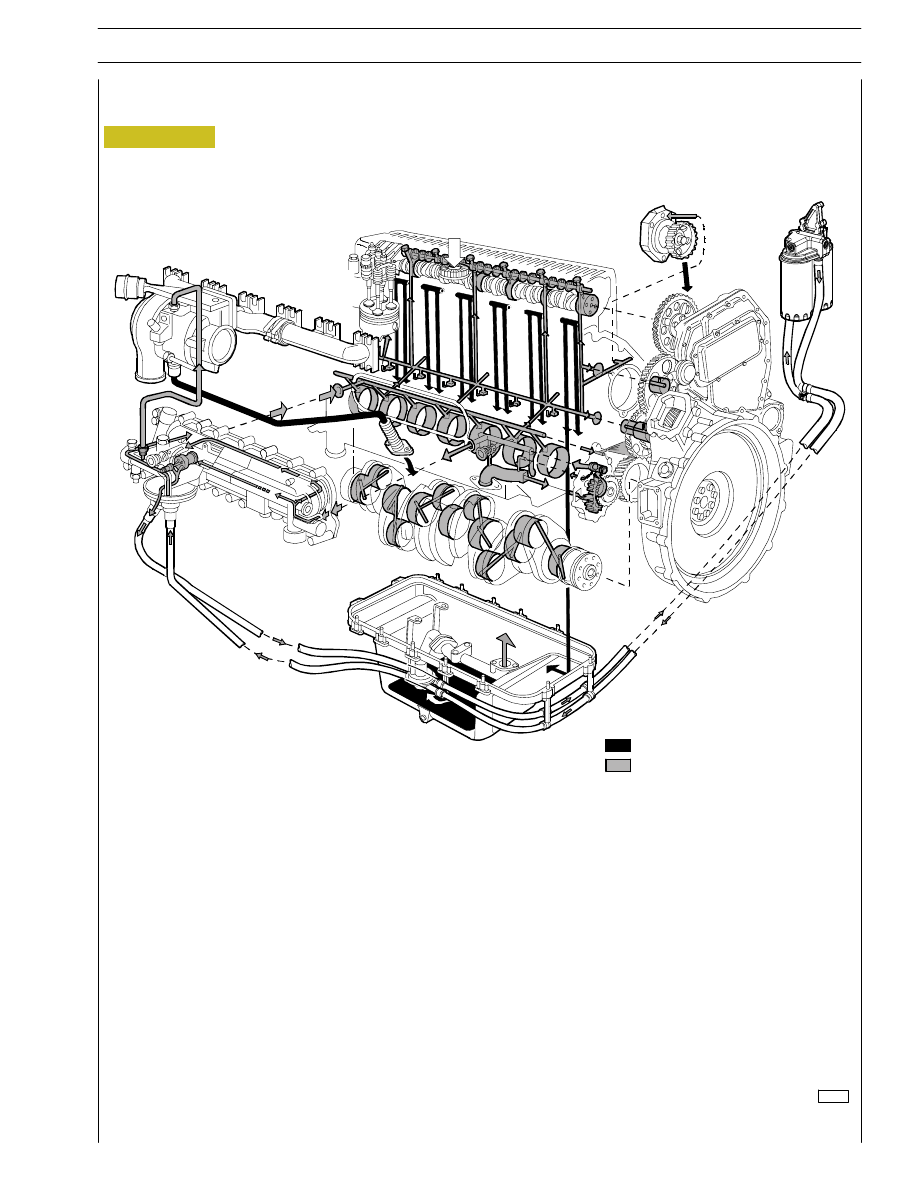

LUBRICATION DIAGRAM, FOR TYPE F3AE0684E*B002 ONLY

12

SECTION 1 - GENERAL SPECIFICATIONS

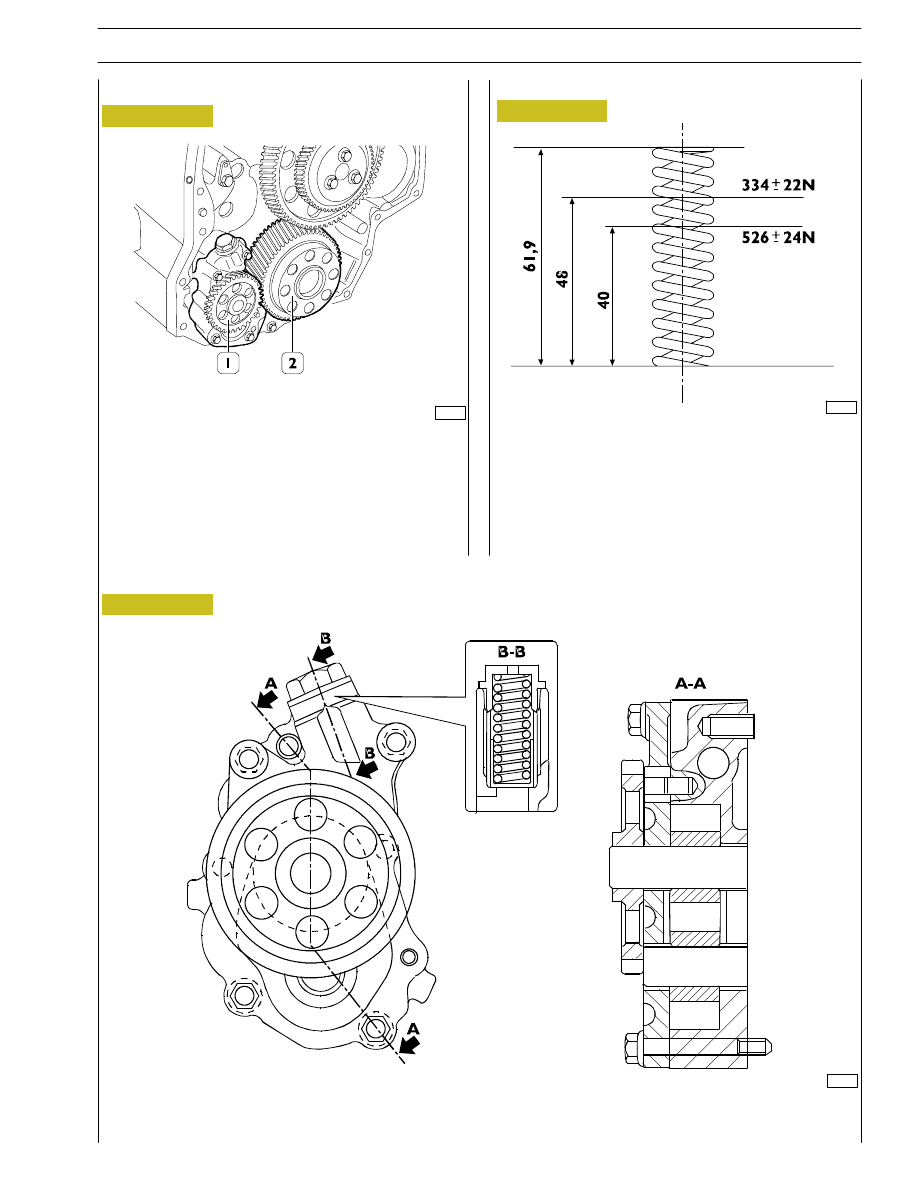

The oil pump (1) cannot be overhauled. On finding any
damage, replace the oil pump assembly.

See under the relevant heading for replacing the gear (2) of
the crankshaft.

60560

73540

73541

Figure 9

Figure 10

MAIN DATA TO CHECK THE OVERPRESSURE

VALVE SPRING

OIL PUMP CROSS-SECTION

1. Overpressure valve — Start of opening pressure 10.1

±0.7 bars.

Overpressure valve

Figure 11

1

Oil pump

SECTION 1 - GENERAL SPECIFICATIONS

13
