WIPER/WASHER SYSTEM

8B–17

Main Data and Specifications

Torque Specifications

Application

N·m

Lb Ft

Lb In

Windshield Wiper Motor Shaft Nut

14

—

122

Windshield Wiper Arm Nuts

23

17

—

Rear Wiper Motor Shaft Nut (Resin Top Model)

7

—

61

Rear Wiper Arm Nut (Resin Top Model)

11

—

95

Rear Wiper Motor Shaft Nut (LWB)

12

—

104

Rear Wiper Arm Nut (LWB)

16

12

—

ENTERTAINMENT

8C–1

RODEO

BODY AND ACCESSORIES

CONTENTS

ENTERTAINMENT

Service Precaution. . . . . . . . . . . . . . . . . . . . .

8C–1

Cigarette Lighter  . . . . . . . . . . . . . . . . . . . . . .

8C–2

General Description  . . . . . . . . . . . . . . . . . .

8C–2

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8C–2

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8C–2

Digital Clock. . . . . . . . . . . . . . . . . . . . . . . . . .

8C–2

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8C–2

  Installation  . . . . . . . . . . . . . . . . . . . . . . . .

8C–2

Rod Type Antenna. . . . . . . . . . . . . . . . . . . . .

8C–3

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8C–3

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8C–3

Accessory Socket  . . . . . . . . . . . . . . . . . . . . .

8C–4

Front Accessory Socket . . . . . . . . . . . . . . .

8C–4

  Rear Accessory Socket  . . . . . . . . . . . . . .

8C–4

Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8C–5

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8C–5

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8C–5

Amplifier. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8C–6

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8C–6

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8C–6

Speaker . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8C–7

Front Speaker . . . . . . . . . . . . . . . . . . . . . . .

8C–7

Tweeter Assembly  . . . . . . . . . . . . . . . . . . .

8C–7

Rear Door Speaker (LWB) . . . . . . . . . . . . .

8C–7

Rear Speaker (LWB)  . . . . . . . . . . . . . . . . .

8C–8

Rear Speaker (SWB)  . . . . . . . . . . . . . . . . .

8C–8

Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8C–9

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8C–9

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8C–9

Service Precaution

WARNING:  THIS VEHICLE HAS A SUPPLEMENTAL
RESTRAINT SYSTEM (SRS). REFER TO THE SRS
COMPONENT AND WIRING LOCATION VIEW IN
ORDER TO DETERMINE WHETHER YOU ARE
PERFORMING SERVICE ON OR NEAR THE SRS
COMPONENTS OR THE SRS WIRING. WHEN YOU
ARE PERFORMING SERVICE ON OR NEAR THE
SRS COMPONENTS OR THE SRS WIRING, REFER
TO THE SRS SERVICE INFORMATION. FAILURE TO
FOLLOW WARNINGS COULD RESULT IN POSSIBLE
AIR BAG DEPLOYMENT, PERSONAL INJURY, OR
OTHERWISE UNNEEDED SRS SYSTEM REPAIRS.

CAUTION:  Always use the correct fastener in the
proper location. When you replace a fastener, use
ONLY the exact part number for that application.
ISUZU will call out those fasteners that require a
replacement after removal. ISUZU will also call out
the fasteners that require thread lockers or thread
sealant. UNLESS OTHERWISE SPECIFIED, do not
use supplemental coatings (Paints, greases, or
other corrosion inhibitors) on threaded fasteners or
fasteners joint interfaces. Generally, such coatings
adversely affect the fastener torque and the joint
clamping force, and may damage the fasteners.
When you install fasteners, use the correct
tightening sequence and specifications. Following
these instructions can help you avoid damage to
parts and systems.

SECTION

8C–2

ENTERTAINMENT

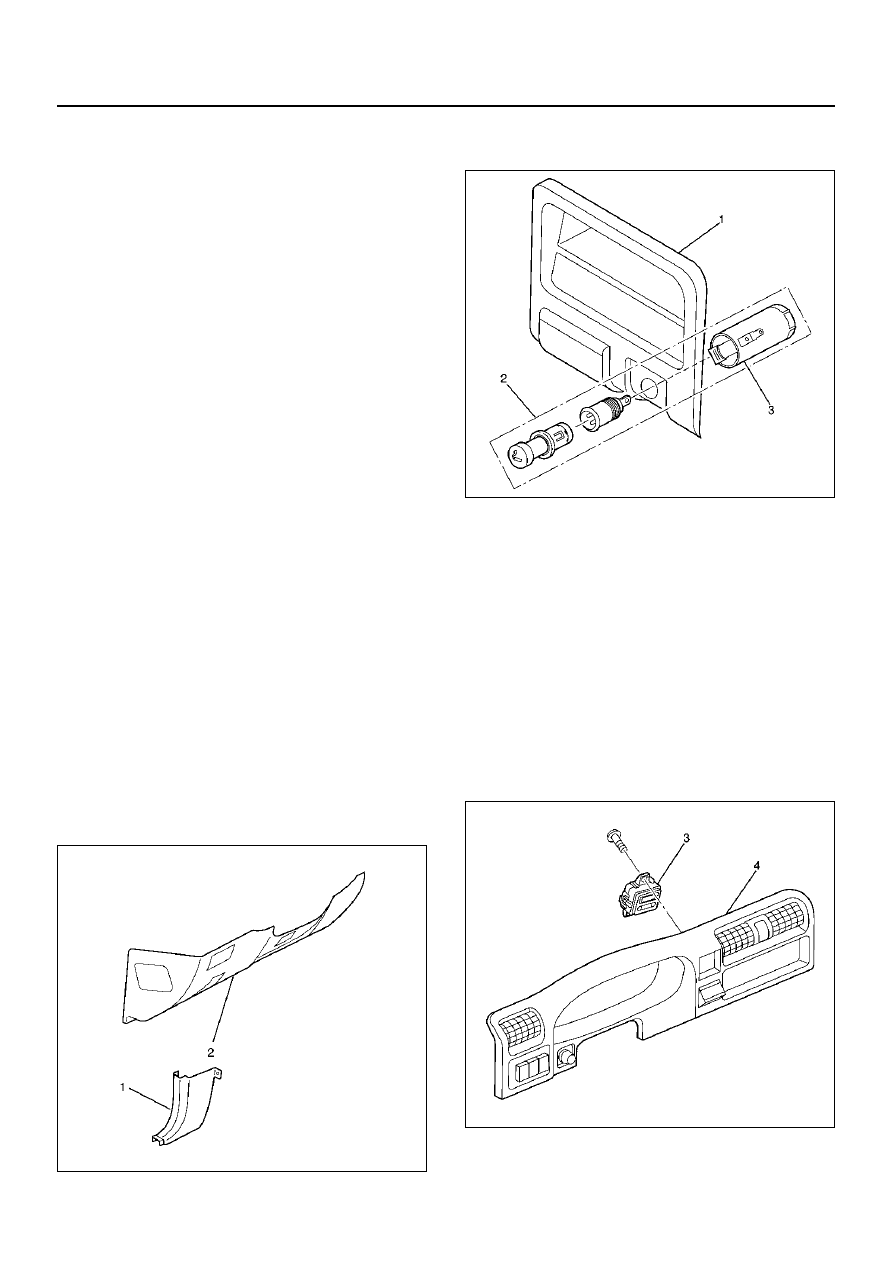

Cigarette Lighter

General Description

When the cigarette lighter is pushed in with the starter
switch at either “ACC" or “ON" position, a circuit is
formed in the cigarette lighter case to heat the lighter
coil.
The cigarette lighter springs back to its original position
after the lighter coil is heated.

Removal

1. Disconnect the battery ground cable.

2. Remove the lower cluster assembly (1).

• Refer to the Instrument Panel Assembly in Body

Structure section.

3. Remove the cigarette lighter assembly (2).

• Disconnect the connectors.

• Remove the socket (3).

826RW004-1

Installation

To install, follow the removal steps in the reverse order,
noting the following point:

1. When installing the bezel, align the projected portion

of the socket with the notch of the bezel.

Digital Clock

Removal

1. Disconnect the battery ground cable.

2. Remove the dash side trim panel-LH (1).

Refer to Instrument Panel Assembly in Body
Structure section.

3. Remove the lower cover assembly (2).

Refer to instrument Panel Assembly in Body
Structure section.

821RW254-1

4. Remove the meter cluster assembly (4).

Refer to Instrument Panel Assembly in Body
Structure section.

5. Remove the digital clock (3).

• Remove the fixing screw.

• Disconnect the connector.

821RW092-1

  Installation

To install, follow the removal steps in the reverse order.

ENTERTAINMENT

8C–3

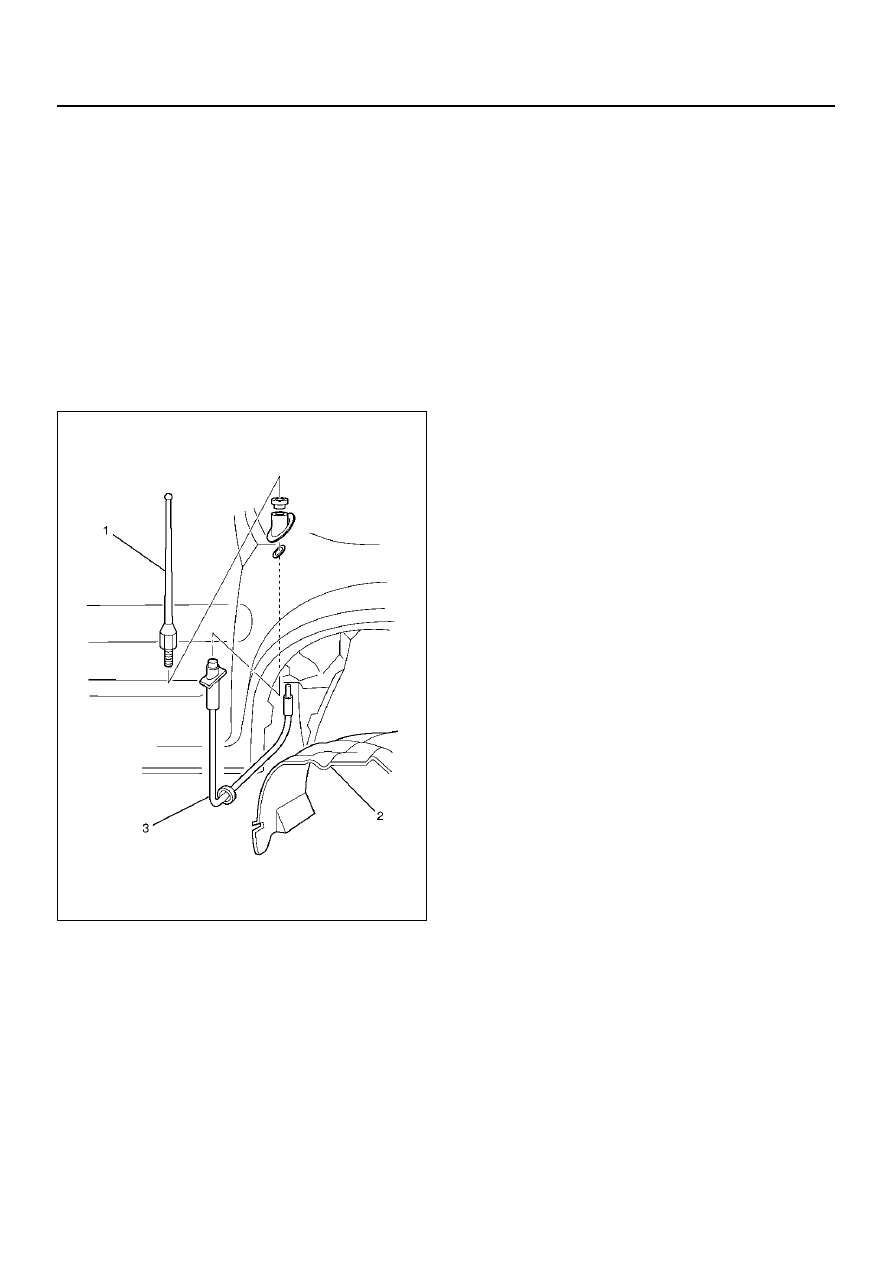

Rod Type Antenna

Removal

1. Disconnect the battery ground cable.

2. Turn the antenna rod (1) counterclockwise to

remove it.

3. Remove three screws and nine clips to remove the

fender inner liner (2).

4. Disconnect the feeder cable connector (3) at the

inside of the vehicle, remove the housing bracket
screw, turn the lock nut counterclockwise to remove
it together with the base mold and then remove the
housing.

890RW020

Installation

To install, follow the removal steps in the reverse order,
noting the following point:
