WIPER/WASHER SYSTEM

8B–9

Rear Wiper Motor (LWB)

Removal

1.  Disconnect the battery ground cable.

2.  Remove the tailgate trim pad.

3.  Remove the wiper arm/blade.

 Refer to Rear Wiper Arm/Blade in section.

4.  Remove the rear wiper motor (1).

• Disconnect the connector.

• Remove the rear wiper motor fixing screws.

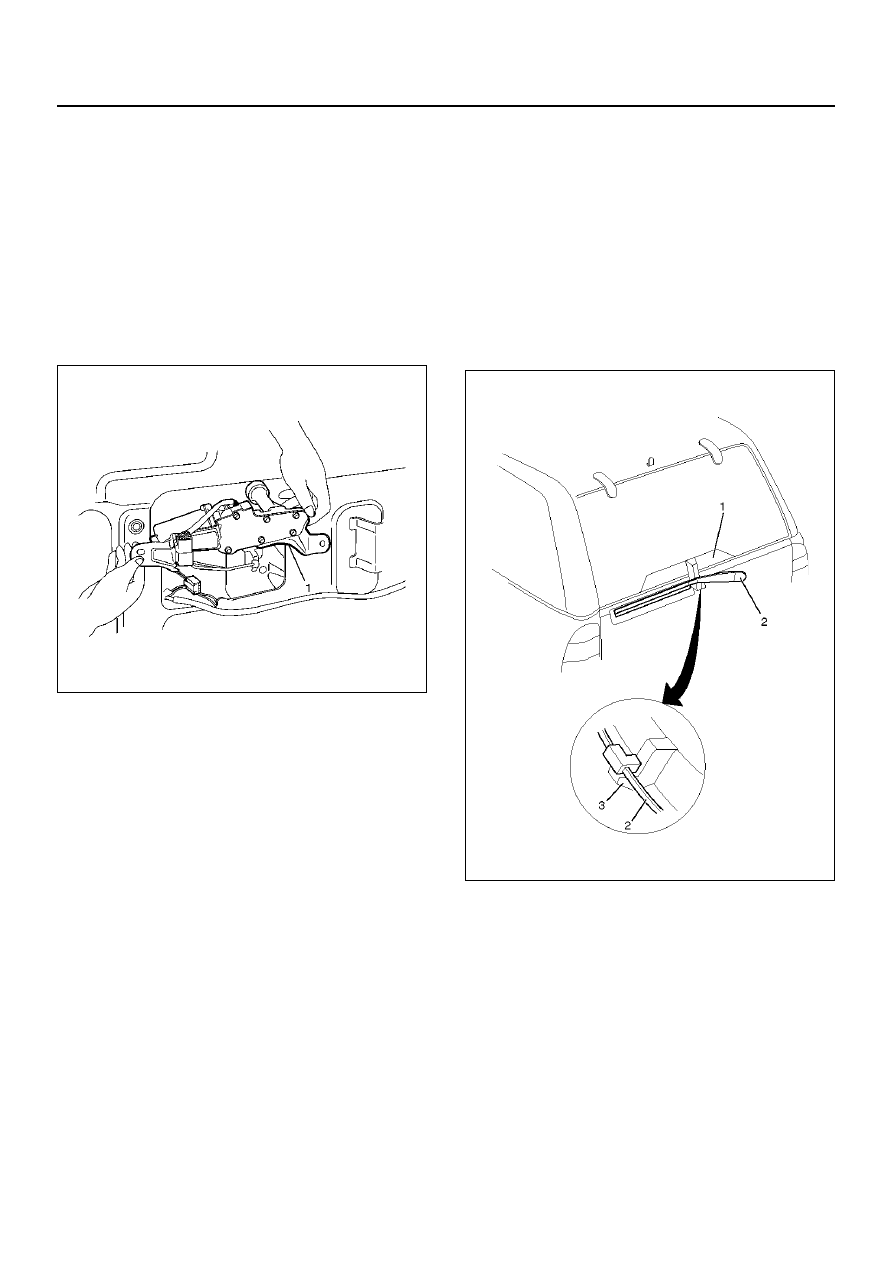

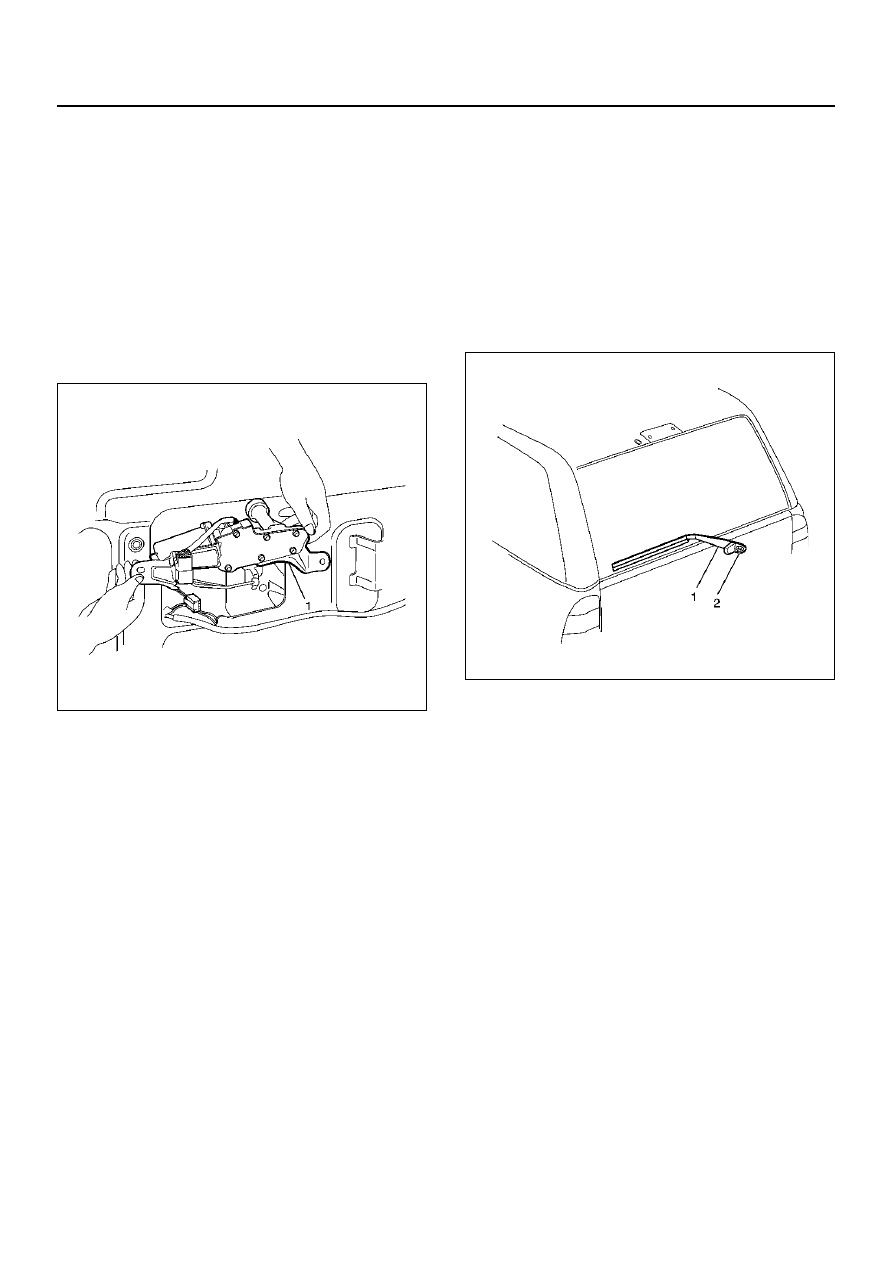

885RW001

 Installation

 To install, follow the removal steps in the reverse order,
noting the following points:

1.  Before installing the wiper arm/blade to the motor

shaft, confirm that the motor stops at the autostop
position.

2.  Install the wiper arm/blade so that the wiper arm (2)

contact with the stopper portion (3) on the hatch
gate cover (1) as shown in the figure.

885RW005

3.  Tighten the motor shaft nut to the specified torque.

 Torque: 12N·m (104lb in)

4.  Tighten the wiper arm nut to the specified torque.

 Torque: 16N·m  (12 lb in)

8B–10

WIPER/WASHER SYSTEM

Rear Wiper Motor (Resin Top Model)

 Removal

1. Disconnect the battery ground cable.

2. Remove the tailgate trim pad.

3. Remove the wiper arm/blade.

Refer to Rear Wiper Arm/Blade in this section.

4. Remove the rear wiper motor (1).

• Disconnect the connector.

• Remove the rear wiper shaft nut and the rear

wiper   moter fixing screws.

885RW001

 Installation

 To install, follow the removal steps in the reverse order,
noting the following points:

1. Before installing the wiper arm/blade to the motor

shaft, confirm that the motor steps at the autostop
position.

2. Install the wiper arm/blade (1) on the hatch gate as

shown in the figure.

885RX004

3. Tighten the motor shaft nut to the specified torque.

Torque: 7N·m (61lb in)

4. Tighten the wiper arm nut (2) to the specified torque.

Torque: 11N·m  (95 lb in)

WIPER/WASHER SYSTEM

8B–11

Rear Washer Motor

Removal

1.  Disconnect the battery ground cable.

2.  Remove the fender inner liner (right side).

3.  Disconnect the windshield washer motor connector

and the rear washer motor connector.

4.  Disconnect the windshield washer hose connector

and the rear washer hose connector.

5.  Remove the filler neck (2).

• Remove the bolt.

6.  Remove the washer tank (1).

• Remove the three nuts.

7.  Pull out the rear washer motor (3) from the washer

tank.

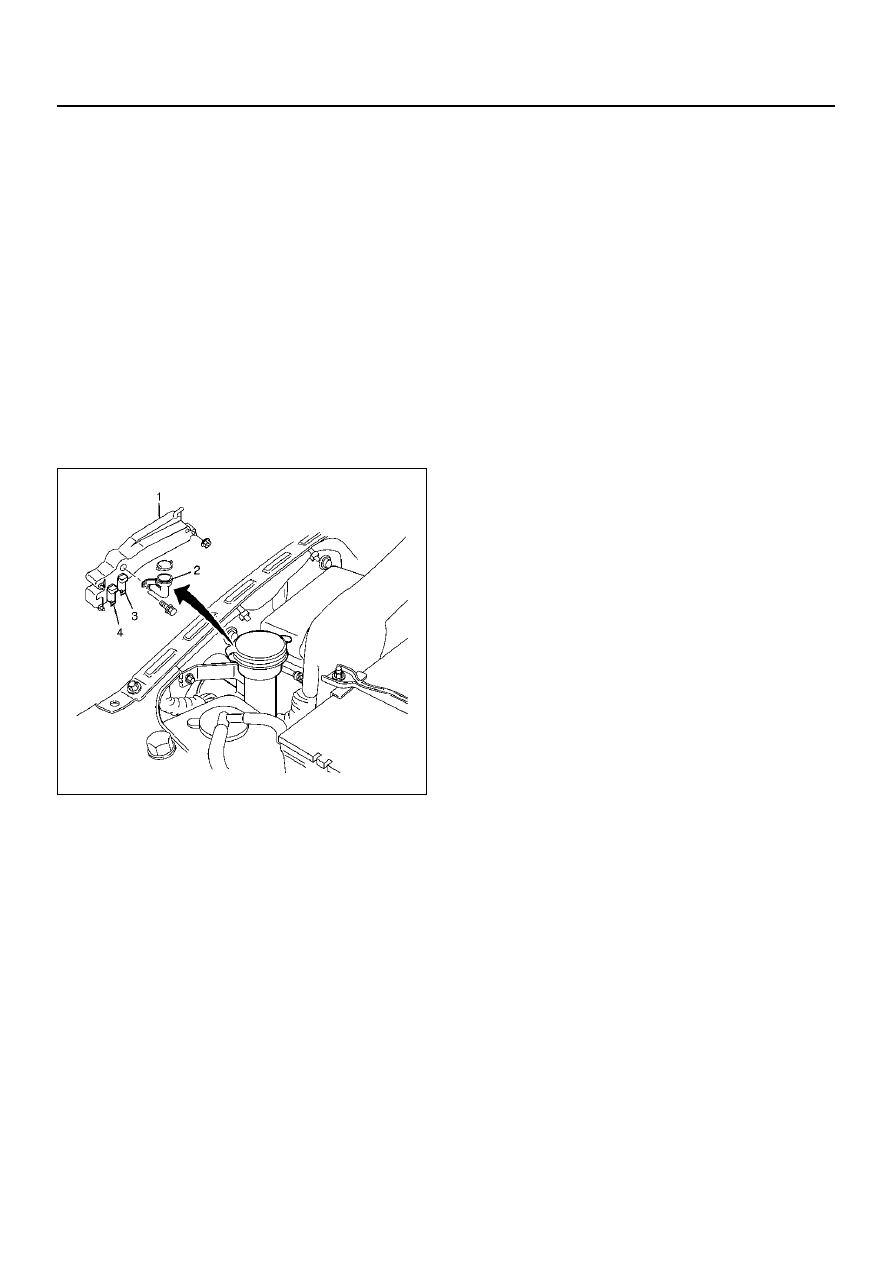

880RW028

Installation

To install, follow the removal steps in the reverse order.

8B–12

WIPER/WASHER SYSTEM

Alarm and Relay Control Unit

 Removal

1. Disconnect the battery ground cable.

2. Remove the grove box (1).

3. Remove the alarm and relay control unit (2).

Disconnect the connector.

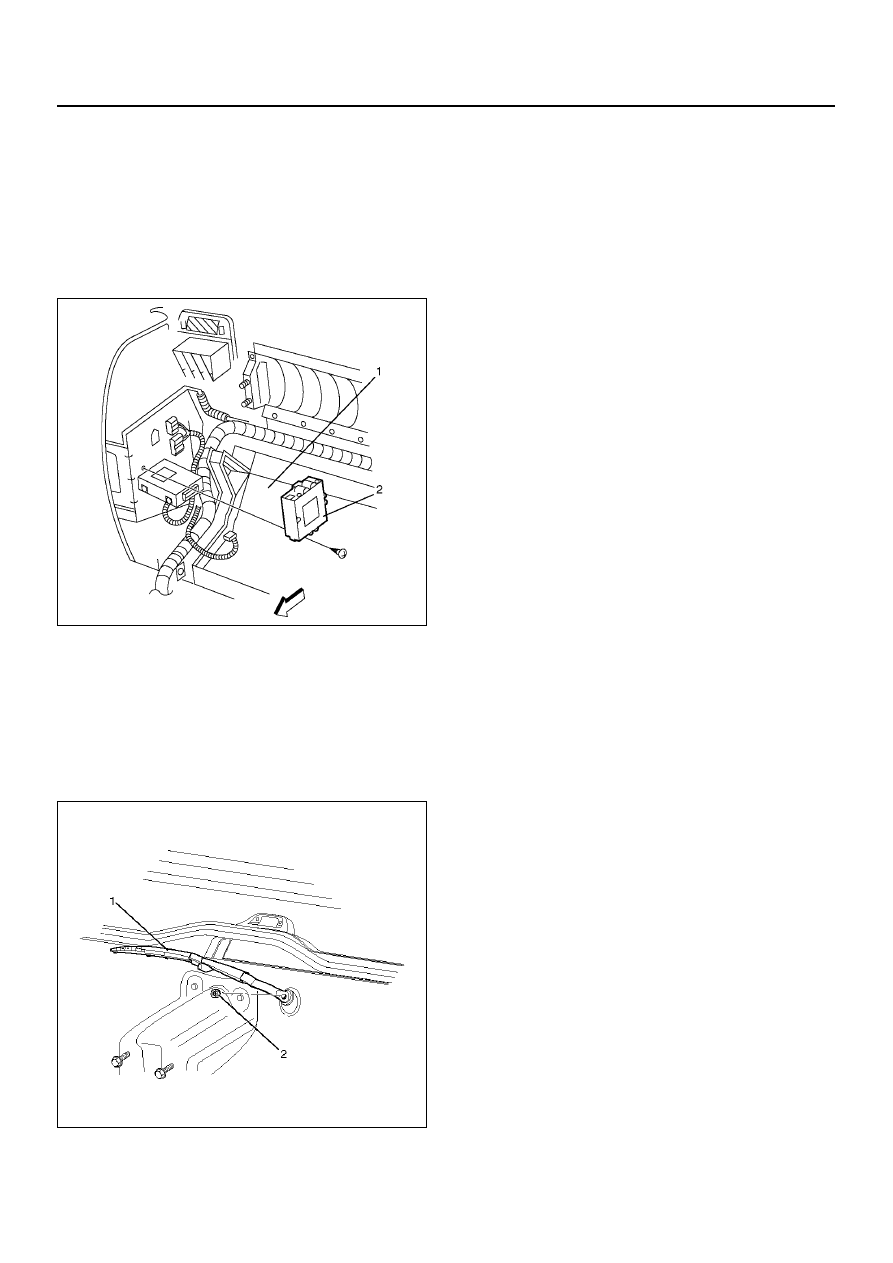

826R200025

Installation

To install, follow the removal steps in the reverse order.

Rear Wiper Arm/Blade (LWB)

 Removal

1.  Remove the arm nut(2).

2.  Remove the wiper arm/blade(1).

885RW007

 Installation

 Refer to Rear Wiper Motor in section.
