WIPER/WASHER SYSTEM

8B–1

RODEO

BODY AND ACCESSORIES

CONTENTS

WIPER / WASHER SYSTEM

Service Precaution. . . . . . . . . . . . . . . . . . . . .

8B–1

Windshield Wiper/Washer System  . . . . . . . .

8B–2

General Description  . . . . . . . . . . . . . . . . . .

8B–2

Windshield Wiper And Washer Switch  . . . . .

8B–2

Removal and Installation  . . . . . . . . . . . . . .

8B–2

Windshield Wiper Motor. . . . . . . . . . . . . . . . .

8B–2

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–2

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8B–2

Windshield Washer Motor . . . . . . . . . . . . . . .

8B–3

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–3

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8B–3

Windshield Washer Spray Pattern. . . . . . . . .

8B–4

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–4

Windshield Wiper Linkage . . . . . . . . . . . . . . .

8B–5

Windshield Wiper Linkage and
Associated Parts . . . . . . . . . . . . . . . . . . . . .

8B–5

 Removal  . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–5

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8B–5

Windshield Wiper Arm/Blade . . . . . . . . . . . . .

8B–6

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–6

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8B–6

Windshield Wiper Blade Rubber . . . . . . . . . .

8B–7

 Removal  . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–7

 Installation   . . . . . . . . . . . . . . . . . . . . . . . .

8B–7

Rear Wiper/Washer System  . . . . . . . . . . . . .

8B–8

 General Description   . . . . . . . . . . . . . . . . .

8B–8

Rear Wiper and Washer Switch. . . . . . . . . . .

8B–8

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–8

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8B–8

Rear Wiper Motor (LWB) . . . . . . . . . . . . . . . .

8B–9

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–9

 Installation   . . . . . . . . . . . . . . . . . . . . . . . .

8B–9

Rear Wiper Motor (Resin Top Model) . . . . . .

8B–10

 Removal  . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–10

 Installation . . . . . . . . . . . . . . . . . . . . . . . . .

8B–10

Rear Washer Motor . . . . . . . . . . . . . . . . . . . .

8B–11

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–11

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8B–11

Alarm and Relay Control Unit  . . . . . . . . . . . .

8B–12

 Removal. . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–12

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8B–12

Rear Wiper Arm/Blade (LWB) . . . . . . . . . . . .

8B–12

 Removal  . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–12

 Installation . . . . . . . . . . . . . . . . . . . . . . . . .

8B–12

Rear Wiper Arm/Blade (Resin Top Model)  . .

8B–13

 Removal. . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–13

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8B–13

Rear Washer Nozzle . . . . . . . . . . . . . . . . . . .

8B–13

 Removal  . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–13

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8B–13

Rear Washer Spray Pattern . . . . . . . . . . . .

8B–13

Rear Washer Nozzle (Resin Top Model) . . . .

8B–14

 Removal. . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–14

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8B–14

Rear Washer Spray Pattern . . . . . . . . . . . .

8B–14

Rear Wiper Blade Rubber

(Spare Tire Storage-Tailgate Mouted)  . . . . .

8B–15

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–15

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8B–15

Rear Wiper Blade Rubber

(Speir Tire Storage-Under Floor)  . . . . . . . . .

8B–16

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–16

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8B–16

Main Data and Specifications  . . . . . . . . . . . .

8B–17

Service Precaution

WARNING:  THIS VEHICLE HAS A SUPPLEMENTAL
RESTRAINT SYSTEM (SRS). REFER TO THE SRS
COMPONENT   AND WIRING LOCATION VIEW IN
ORDER TO DETERMINE WHETHER YOU ARE
PERFORMING SERVICE ON OR NEAR THE SRS
COMPONENTS OR THE SRS WIRING. WHEN YOU
ARE PERFORMING SERVICE ON OR NEAR THE
SRS COMPONENTS OR THE   SRS WIRING, REFER
TO THE SRS SERVICE INFORMATION. FAILURE TO
FOLLOW WARNINGS COULD RESULT IN POSSIBLE
AIR   BAG DEPLOYMENT, PERSONAL INJURY, OR
OTHERWISE UNNEEDED SRS SYSTEM REPAIRS.

CAUTION:  Always use the correct fastener in the
proper location. When you replace a fastener, use
ONLY the exact part number for that application.
ISUZU will call out those fasteners that require a
replacement after   removal. ISUZU will also call out
the fasteners that require thread lockers or thread
sealant. UNLESS OTHERWISE   SPECIFIED, do not
use supplemental coatings (Paints, greases, or
other corrosion inhibitors) on threaded fasteners
or fastener joint interfaces. Generally, such
coatings adversely affect the fastener torque and
the joint clamping force,   and may damage the
fastener. When you install fasteners, use the correct
tightening sequence and specifications.   Following
these instructions can help you avoid damage to
parts and systems.

SECTION

8B–2

WIPER/WASHER SYSTEM

Windshield Wiper/Washer System

General Description

The circuit consists of the starter switch, windshield
wiper & washer switch, windshield wiper motor,
windshield   washer motor and alarm & relay control
unit.

When the windshield wiper & washer switch is turned on
with the starter switch on, the battery voltage is applied
to   the wiper motor to activate the wiper.
The washer motor squirts glass cleaning fluid while the
washer switch is being pushed. The alarm & relay
control unit relay is   used to control motion of the wiper.

Windshield Wiper And Washer Switch

Removal and Installation

Refer to Combination Switch in Steering section.

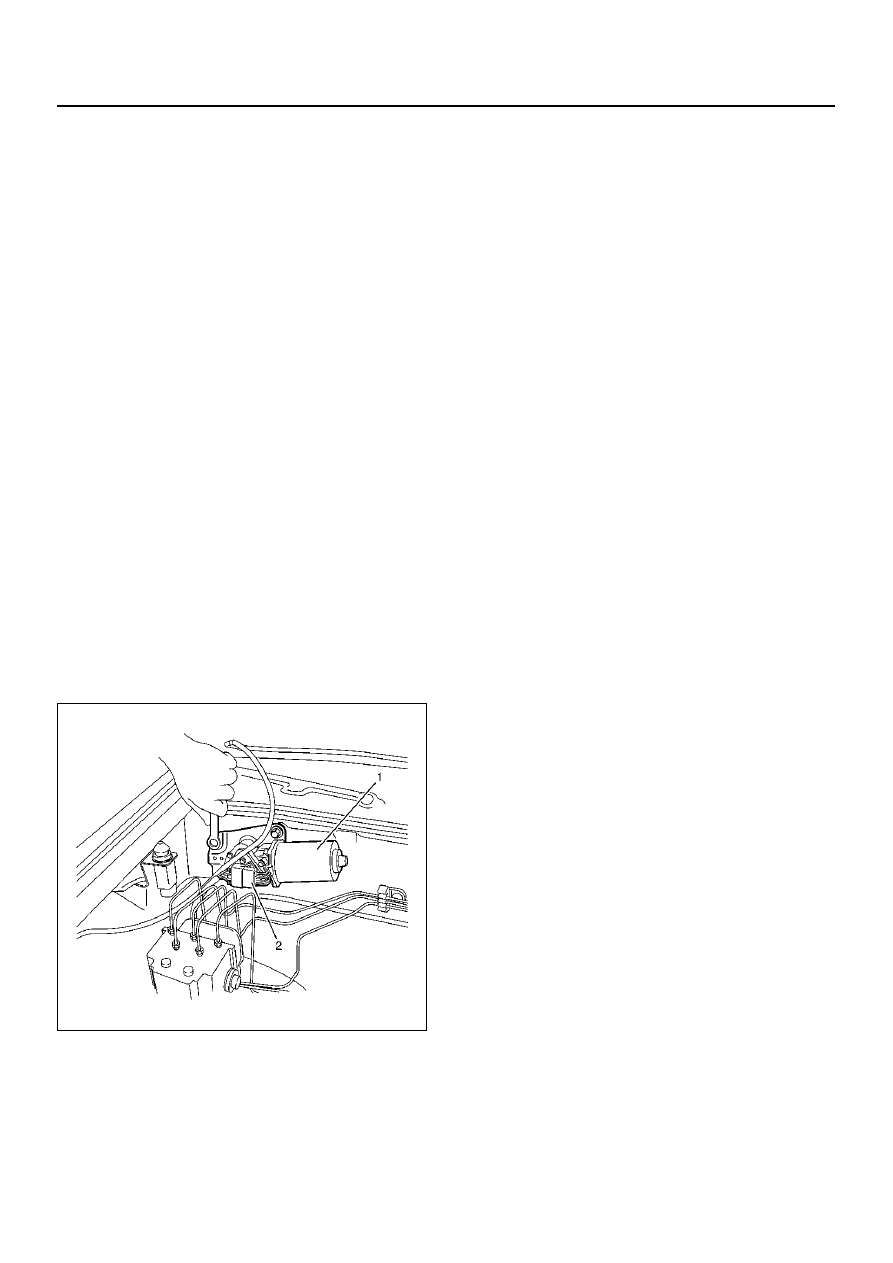

Windshield Wiper Motor

Removal

1.  Disconnect the battery ground cable.

2.  Disconnect the connector(2).

3.  Remove 4 mounting bolts.

4.  Remove the nut of the wiper motor shaft, and

disconnect the linkage.

5.  Remove the windshield wiper motor(1).

CAUTION:   To facilitate the removal of the nuts, be
sure to put out the tip portion of the linkage
sufficiently through the mounting hole of the motor
by sliding the wiper blade slowly.

880RW002

Installation

To install, follow the removal steps in the reverse order,
noting the following points:

1. Tighten the wiper motor shaft nut to the specified

torque.

Torque: 14 N·m (122 lb in)

2. Remove the wiper arms on both sides, and rotate

the wiper motor until it gets to   the autostop position
to reinstall the wiper blade.

WIPER/WASHER SYSTEM

8B–3

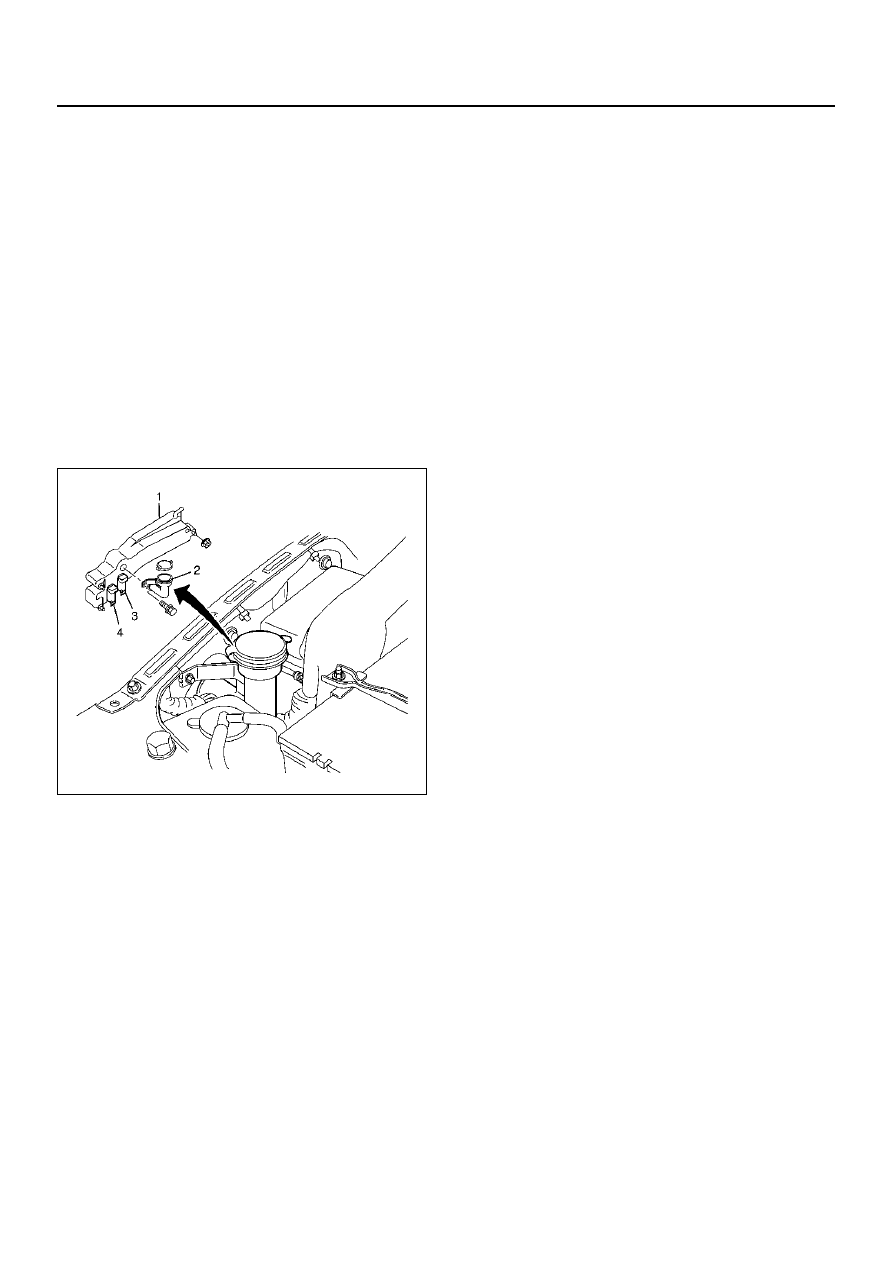

Windshield Washer Motor

Removal

1.  Disconnect the battery ground cable.

2.  Remove the fender inner liner (right side).

3.  Disconnect the windshield washer motor connector

and the rear washer motor connector.

4.  Disconnect the windshield washer hose connector

and the rear washer hose connector.

5.  Remove the filler neck (2).

• Remove the bolt.

6.  Remove the washer tank (1).

• Remove the three nuts.

7.  Pull the windshield washer motor (4) from the

washer tank.

880RW028

Installation

To install, follow the removal steps in the reverse order.

8B–4

WIPER/WASHER SYSTEM

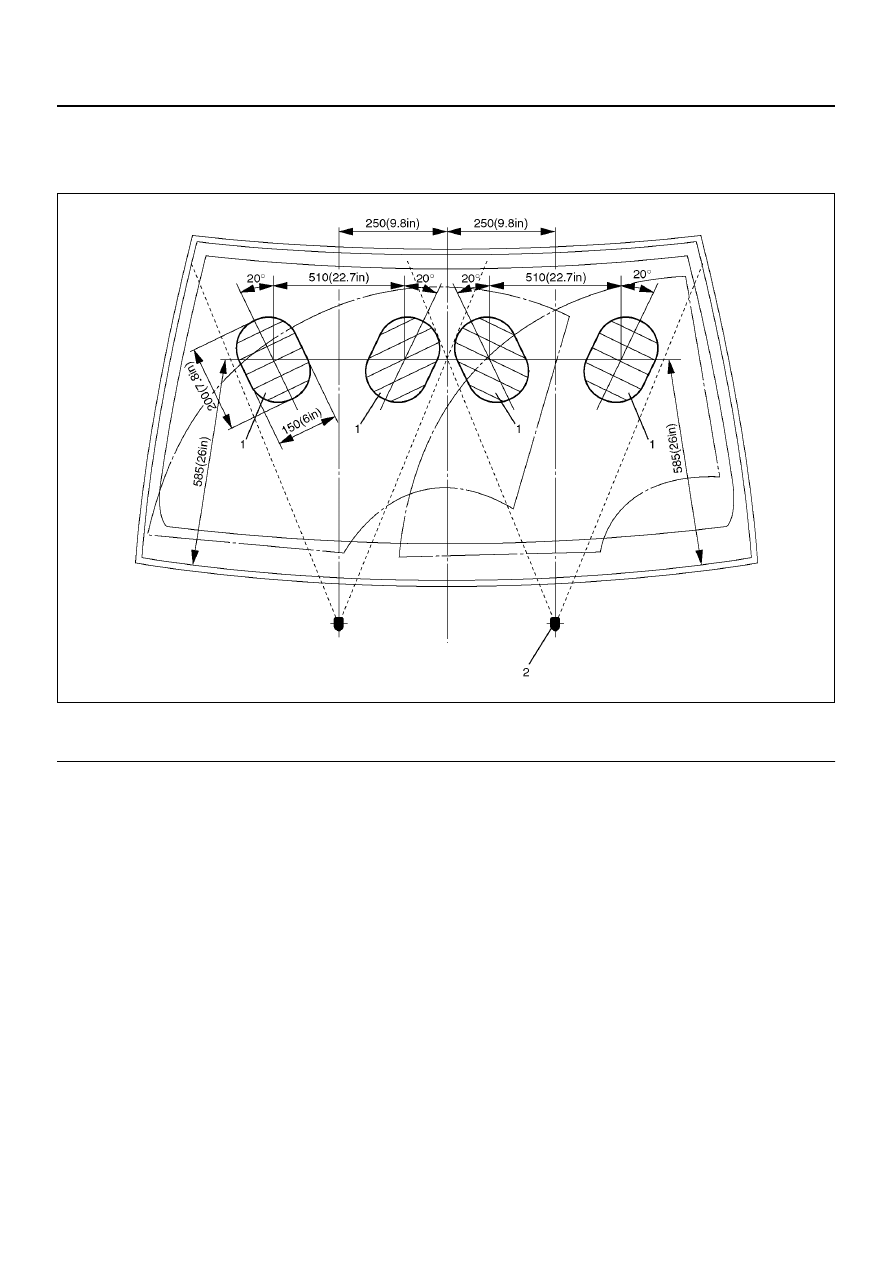

Windshield Washer Spray Pattern

880R200007

EndOFCallout

Legend

(1) Spray Target

(2) Washer Nozzle
