9

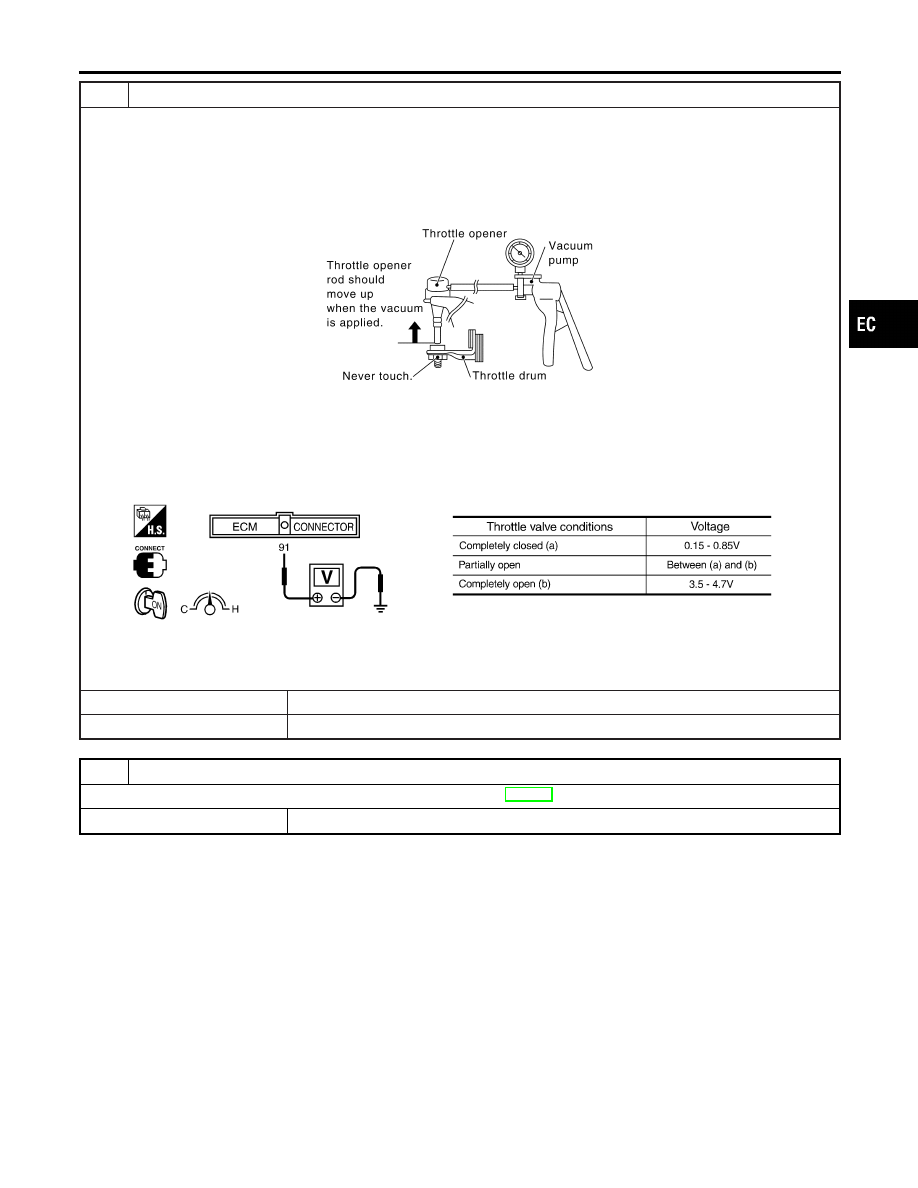

CHECK THROTTLE POSITION SENSOR

1. Start engine and warm it up to normal operating temperature.
2. Stop engine (ignition switch OFF).
3. Remove the vacuum hose connected to the throttle opener.
4. Connect suitable vacuum hose to the vacuum pump and the opener.
5. Apply vacuum [more than −40.0 kPa (−300 mmHg, −11.81 inHg)] until the throttle drum becomes free from the rod of

the throttle opener.

SEF793W

6. Turn ignition switch ON.
7. Check voltage between ECM terminal 91 (Throttle position sensor signal) and ground.

Voltage measurement must be made with throttle position sensor installed in vehicle.

SEF348X

OK or NG

OK

©

GO TO 10.

NG

©

Replace throttle position sensor.

10

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-140.

©

INSPECTION END

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0510 CLOSED THROTTLE POSITION SWITCH

Diagnostic Procedure (Cont’d)

EC-439

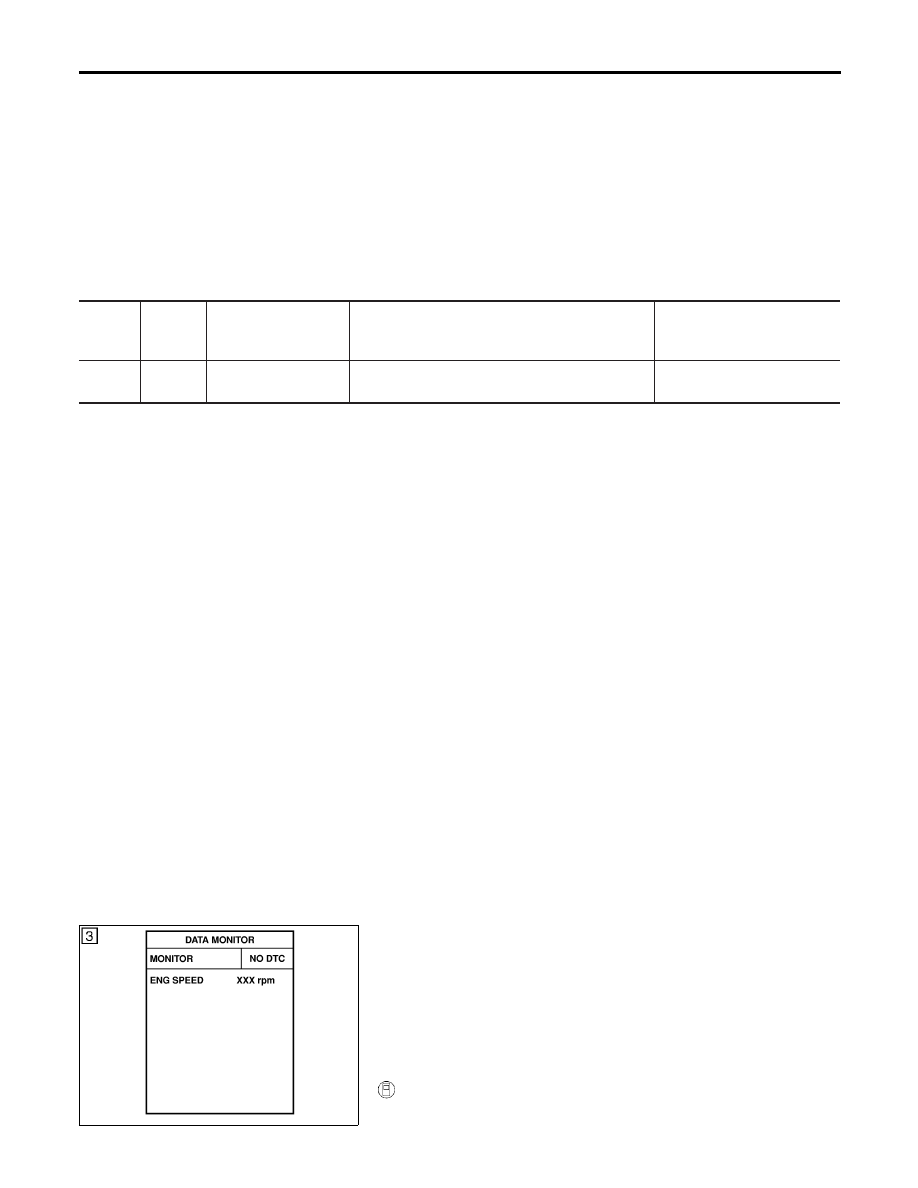

System Description

NBEC0264

This circuit line (LAN) is used to control the smooth shifting up and down of A/T during the hard acceleration/
deceleration.
Pulse signals are exchanged between ECM and TCM (Transmission Control Module).
Be sure to erase the malfunction information such as DTC not only in TCM but also ECM after the A/T
related repair.

ECM Terminals and Reference Value

NBEC0672

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

114

G/R

Communication line
(LAN)

[Engine is running]

I

Idle speed

Approximately 2V

On Board Diagnosis Logic

NBEC0266

Malfunction is detected when ECM receives incorrect voltage from
TCM (Transmission Control Module) continuously.

Possible Cause

NBEC0517

I

Harness or connectors
[The communication line circuit between ECM and TCM
(Transmission Control Module) is open or shorted.]

I

TCM

I

Dead (Weak) battery

SEF058Y

DTC Confirmation Procedure

NBEC0267

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.
TESTING CONDITION:
Before performing the following procedure, confirm that bat-
tery voltage is more than 10.5V at idle.

WITH CONSULT-II

NBEC0267S01

1)

Turn ignition switch “ON”.

DTC P0600 A/T COMMUNICATION LINE

System Description

EC-440

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Start engine and let it idle for at least 2 seconds.

4)

If DTC is detected, go to “Diagnostic Procedure”, EC-443.

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0600 A/T COMMUNICATION LINE

DTC Confirmation Procedure (Cont’d)

EC-441

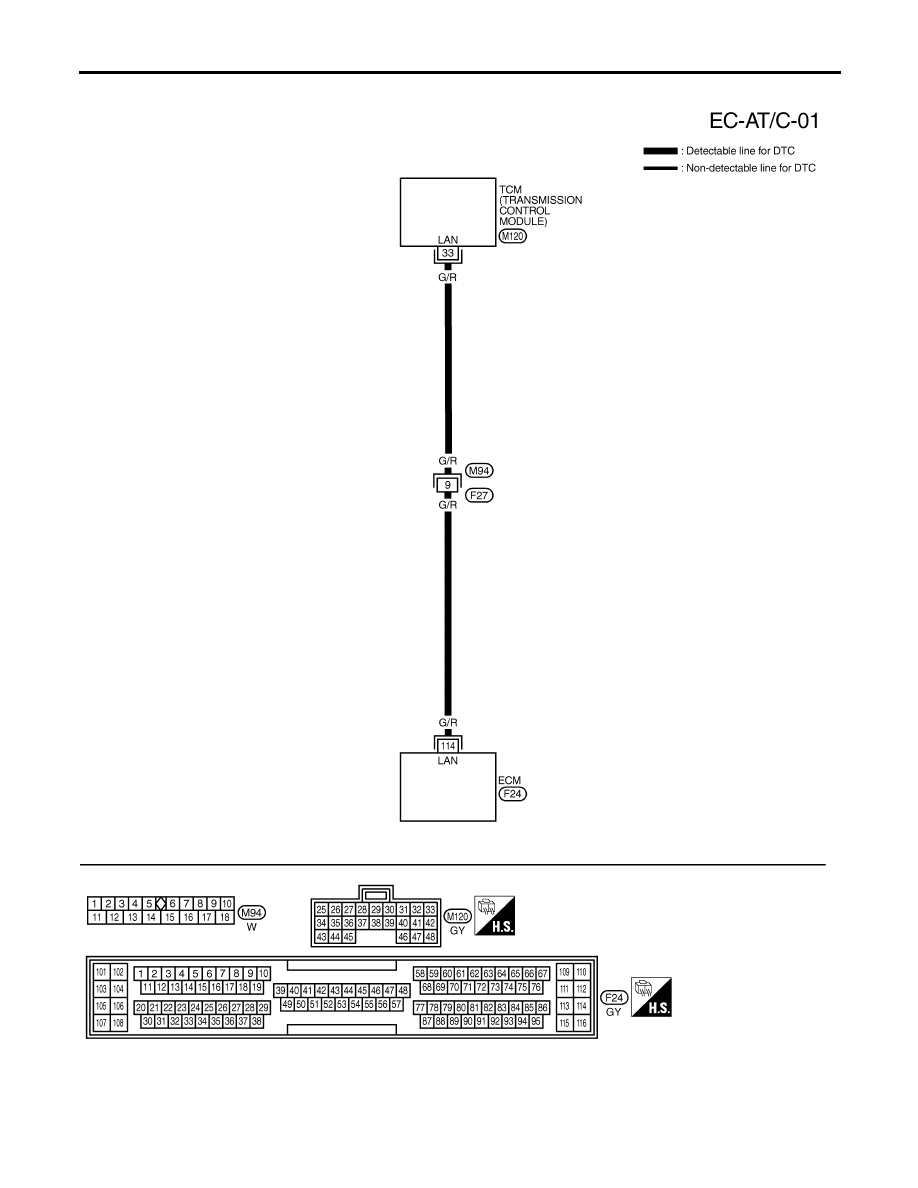

Wiring Diagram

NBEC0269

MEC968C

DTC P0600 A/T COMMUNICATION LINE

Wiring Diagram
