SEF505V

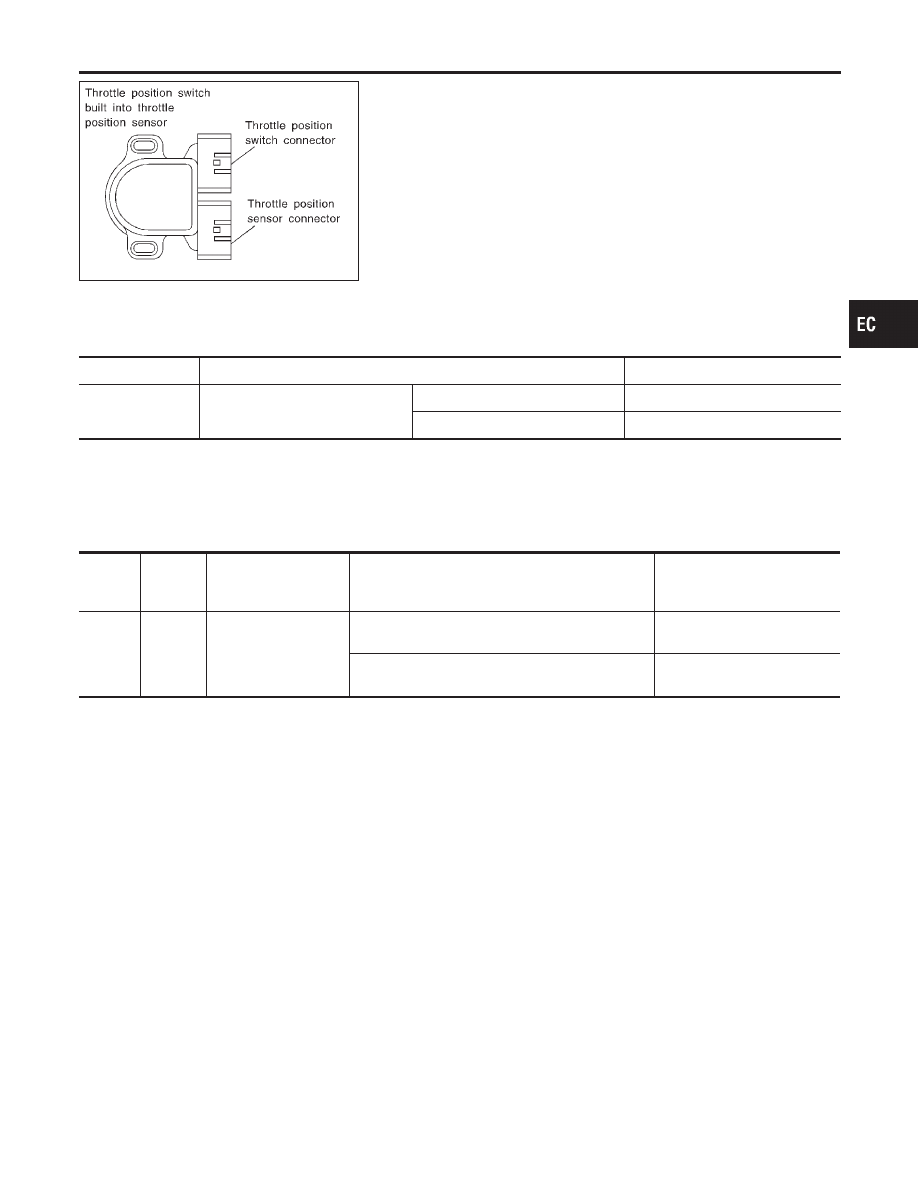

Component Description

NBEC0256

A closed throttle position switch and wide open throttle position
switch are built into the throttle position sensor unit. The wide open
throttle position switch is used only for A/T control.
When the throttle valve is in the closed position, the closed throttle
position switch sends a voltage signal to the ECM. The ECM only
uses this signal to open or close the EVAP canister purge volume
control solenoid valve when the throttle position sensor is malfunc-
tioning.

CONSULT-II Reference Value in Data Monitor
Mode

NBEC0257

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

CLSD THL/P SW

I

Engine: After warming up, idle
the engine

Throttle valve: Idle position

ON

Throttle valve: Slightly open

OFF

ECM Terminals and Reference Value

NBEC0671

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

56

OR/L

Throttle position switch
(Closed position)

[Engine is running]

I

Accelerator pedal fully released

BATTERY VOLTAGE
(11 - 14V)

[Engine is running]

I

Accelerator pedal depressed

Approximately 0V

On Board Diagnosis Logic

NBEC0259

Malfunction is detected when battery voltage from the closed
throttle position switch is sent to ECM with the throttle valve
opened.

Possible Cause

NBEC0516

I

Harness or connectors
(The closed throttle position switch circuit is shorted.)

I

Closed throttle position switch

I

Throttle position sensor

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0510 CLOSED THROTTLE POSITION SWITCH

Component Description

EC-431

SEF197Y

SEF198Y

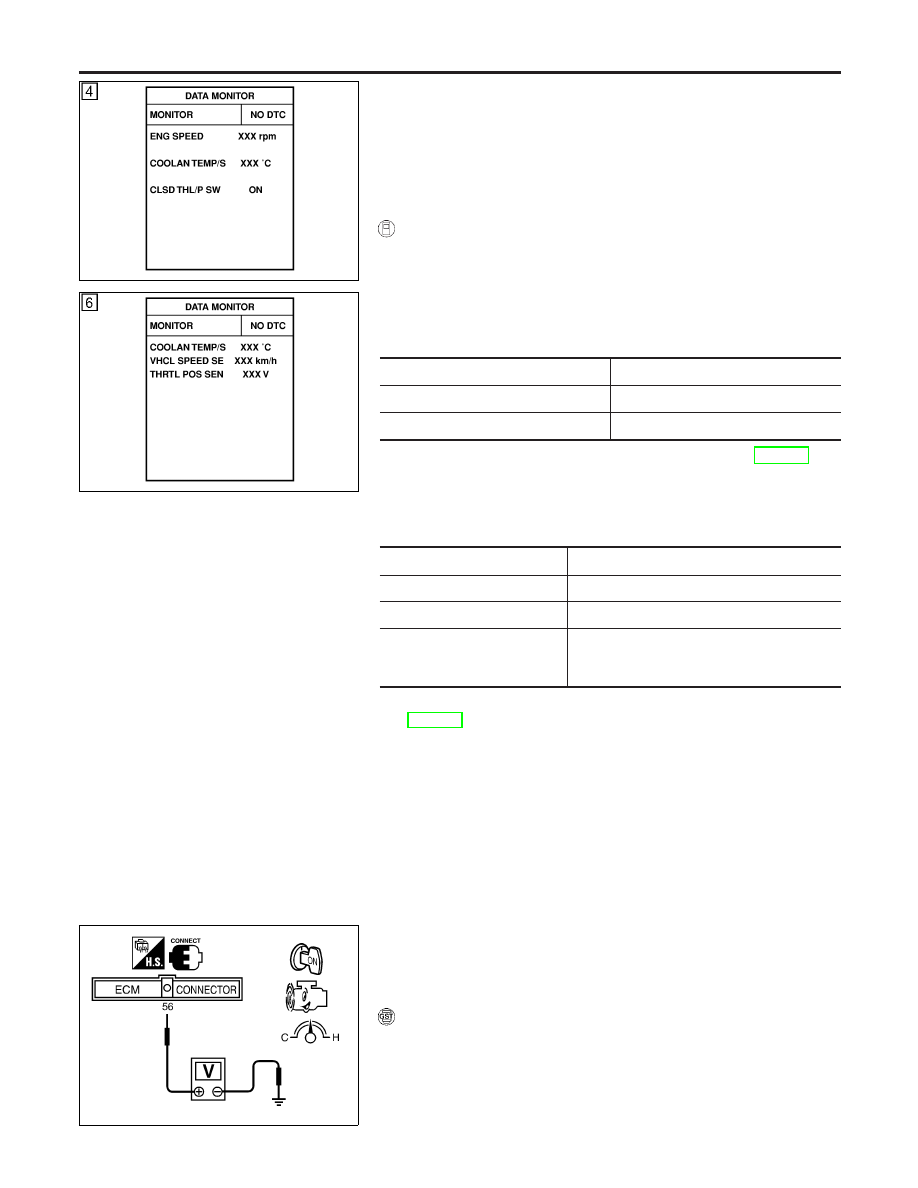

DTC Confirmation Procedure

NBEC0260

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.

WITH CONSULT-II

NBEC0260S01

1)

Start engine and warm it up to normal operating temperature.

2)

Turn ignition switch “OFF”, wait at least 10 seconds and then
start engine.

3)

Select “CLSD THL/P SW” in “DATA MONITOR” mode.
If “CLSD THL/P SW” is not available, go to step 5.

4)

Check the signal under the following conditions.

Condition

Signal indication

Throttle valve: Idle position

ON

Throttle valve: Slightly open

OFF

If the result is NG, go to “Diagnostic Procedure”, EC-435.
If OK, go to following step.

5)

Select “DATA MONITOR” mode with CONSULT-II.

6)

Drive the vehicle for at least 5 consecutive seconds under the
following condition.

THRTL POS SEN

More than 2.5V

VHCL SPEED SE

More than 5 km/h (3 MPH)

Selector lever

Suitable position

Driving location

Driving vehicle uphill (Increased engine load)
will help maintain the driving conditions
required for this test.

7)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-435.

SEF345X

Overall Function Check

NBEC0261

Use this procedure to check the overall function of the closed
throttle position switch circuit. During this check, a 1st trip DTC
might not be confirmed.

WITH GST

NBEC0261S01

1)

Start engine and warm it up to normal operating temperature.

2)

Check the voltage between ECM terminal 56 (Closed throttle
position switch signal) and ground under the following condi-
tions.

At idle: Battery voltage

DTC P0510 CLOSED THROTTLE POSITION SWITCH

DTC Confirmation Procedure

EC-432

At 2,000 rpm: Approximately 0V

3)

If NG, go to “Diagnostic Procedure”, EC-435.

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0510 CLOSED THROTTLE POSITION SWITCH

Overall Function Check (Cont’d)

EC-433

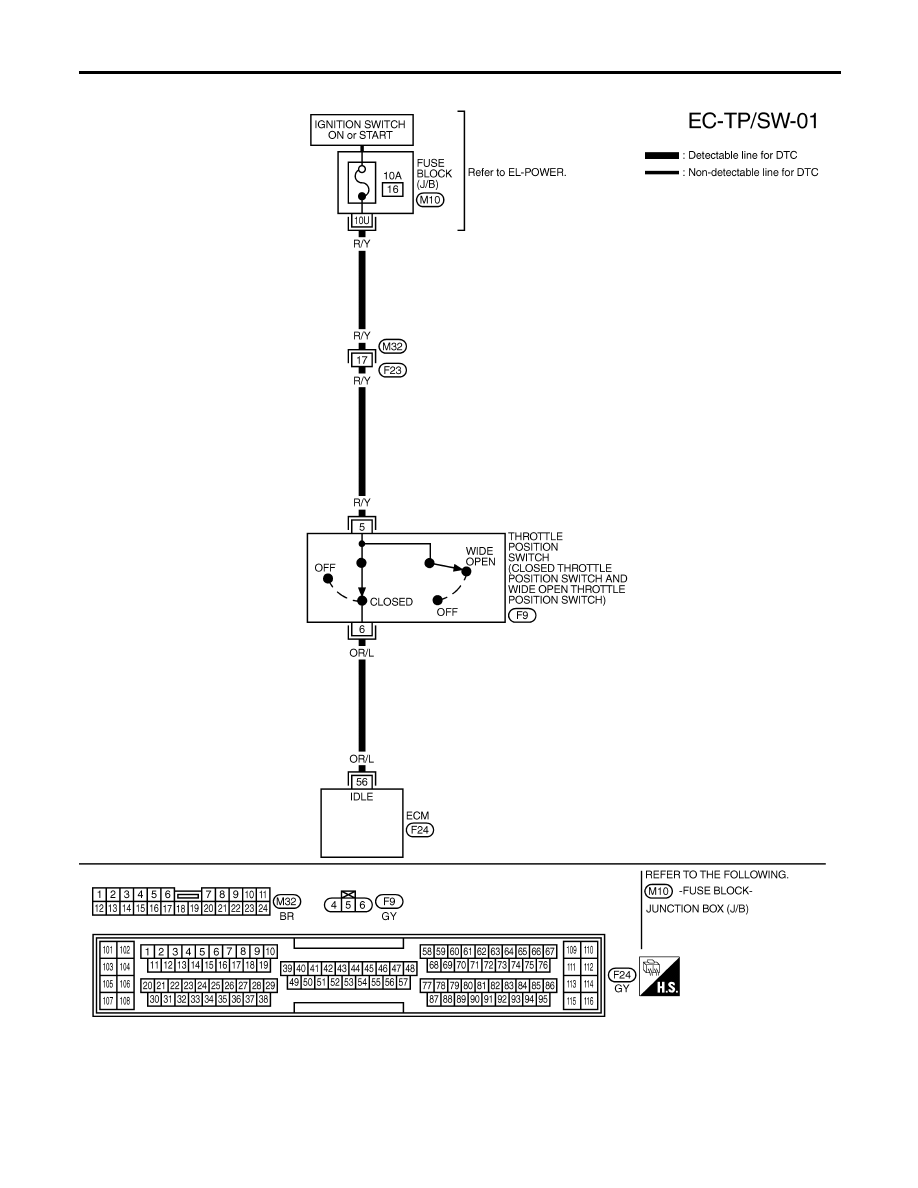

Wiring Diagram

=NBEC0262

MEC967C

DTC P0510 CLOSED THROTTLE POSITION SWITCH

Wiring Diagram

EC-434
