8)

Make sure that “OK” is displayed. (If “NG” is displayed, refer
to “DIAGNOSTIC PROCEDURE”.) Refer to “DIAGNOSTIC
PROCEDURE”, AT-143.
Refer to shift schedule, AT-356.

With GST

Follow the procedure “With CONSULT-II”.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0734 IMPROPER SHIFTING TO 4TH GEAR POSITION

Description (Cont’d)

AT-141

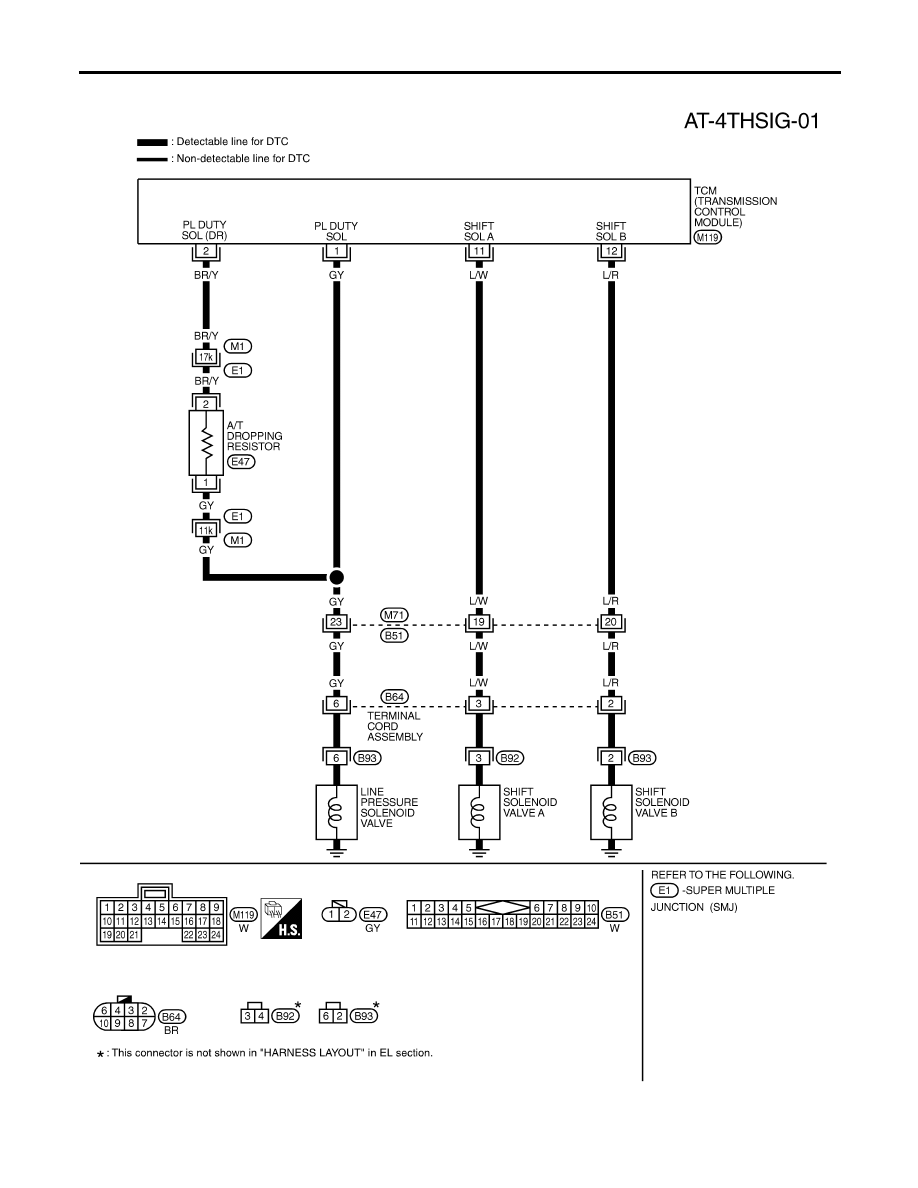

Wiring Diagram — AT — 4TH

NBAT0193

MAT912A

DTC P0734 IMPROPER SHIFTING TO 4TH GEAR POSITION

Wiring Diagram — AT — 4TH

AT-142

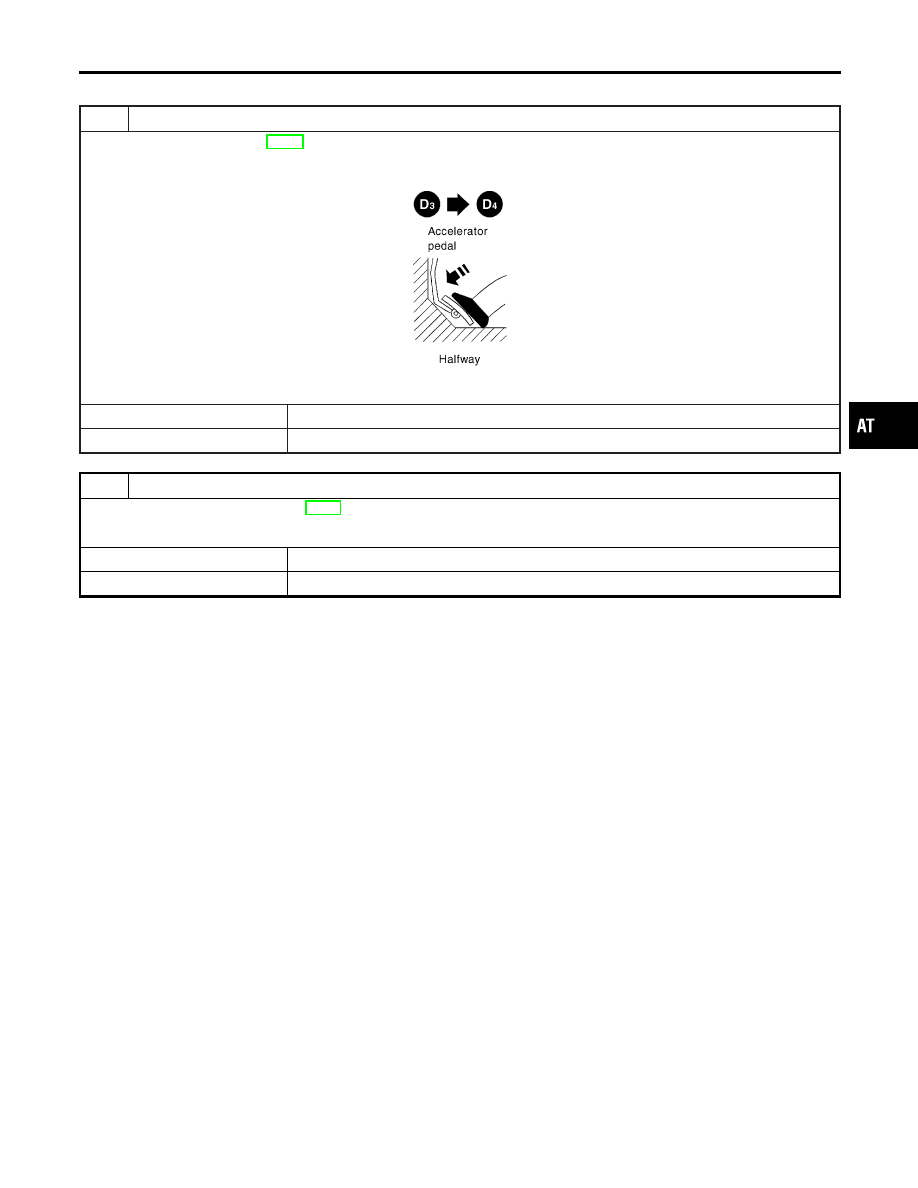

Diagnostic Procedure

NBAT0049

1

CHECK SHIFT UP (D

3

TO D

4

)

During “Cruise test − Part 1”, AT-71.
Does A/T shift from D

3

to D

4

at the specified speed?

SAT988H

Yes or No

Yes

©

GO TO 9.

No

©

GO TO 2.

2

CHECK LINE PRESSURE

Perform line pressure test. Refer to AT-62.

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 6.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0734 IMPROPER SHIFTING TO 4TH GEAR POSITION

Diagnostic Procedure

AT-143

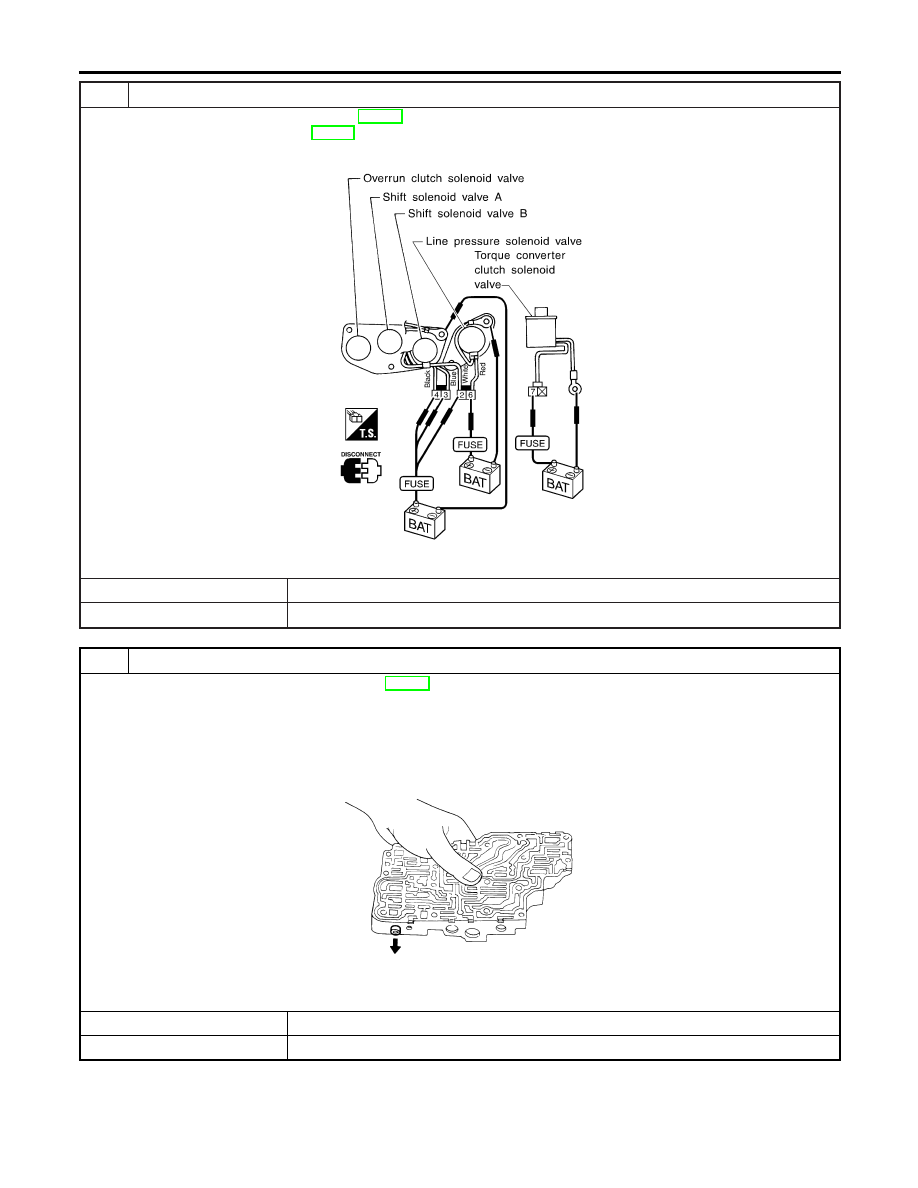

3

CHECK SOLENOID VALVES

1. Remove control valve assembly. Refer to AT-273.
2. Refer to “Component Inspection”, AT-147.

SAT158J

OK or NG

OK

©

GO TO 4.

NG

©

Replace solenoid valve assembly.

4

CHECK CONTROL VALVE

1. Disassemble control valve assembly. Refer to AT-301.
2. Check to ensure that:

I

Valve, sleeve and plug slide along valve bore under their own weight.

I

Valve, sleeve and plug are free from burrs, dents and scratches.

I

Control valve springs are free from damage, deformation and fatigue.

I

Hydraulic line is free from obstacles.

SAT367H

OK or NG

OK

©

GO TO 5.

NG

©

Repair control valve.

DTC P0734 IMPROPER SHIFTING TO 4TH GEAR POSITION

Diagnostic Procedure (Cont’d)

AT-144
