CHECK SHIFT UP (D

3

TO D

4

)

Does A/T shift from D

3

to D

4

at the specified speed?

Yes or No

Yes

©

GO TO 9.

No

©

Check control valve again. Repair or replace control valve assembly.

6

CHECK LINE PRESSURE SOLENOID VALVE

1. Remove control valve assembly. Refer to AT-273.
2. Refer to “Component Inspection”, AT-147.

SAT158J

OK or NG

OK

©

GO TO 7.

NG

©

Replace solenoid valve assembly.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0734 IMPROPER SHIFTING TO 4TH GEAR POSITION

Diagnostic Procedure (Cont’d)

AT-145

7

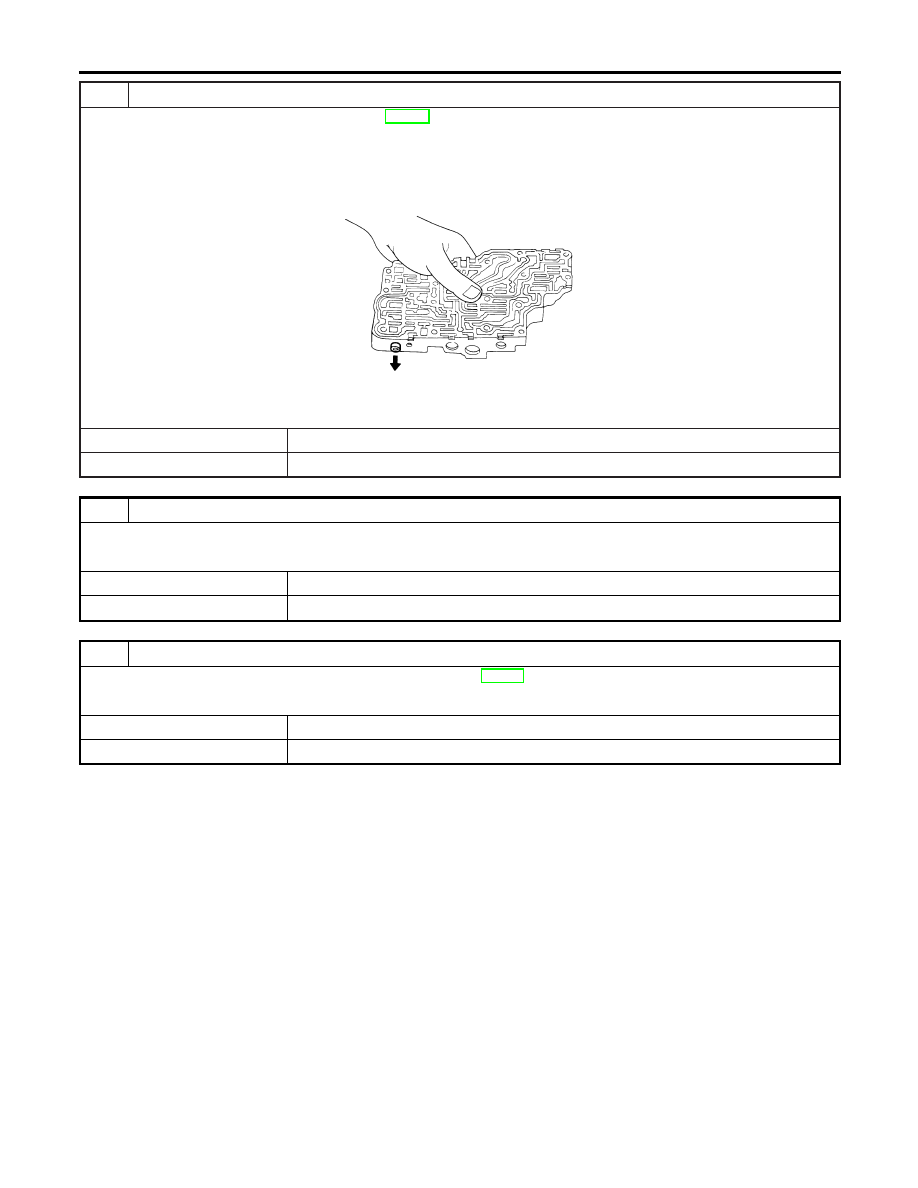

CHECK CONTROL VALVE

1. Disassemble control valve assembly. Refer to AT-301.
2. Check line pressure circuit valves for sticking.

I

Pressure regulator valve

I

Pilot valve

I

Pressure modifier valve

SAT367H

OK or NG

OK

©

GO TO 8.

NG

©

Repair control valve.

8

CHECK SHIFT UP (D

3

TO D

4

)

Does A/T shift from D

3

to D

4

at the specified speed?

OK or NG

OK

©

GO TO 9.

NG

©

Check control valve again. Repair or replace control valve assembly.

9

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-140.

OK or NG

OK

©

INSPECTION END

NG

©

Perform “Cruise test — Part 1” again and return to the start point of this flow chart.

DTC P0734 IMPROPER SHIFTING TO 4TH GEAR POSITION

Diagnostic Procedure (Cont’d)

AT-146

SAT159J

Component Inspection

NBAT0050

SOLENOID VALVES

NBAT0050S01

I

For removal, refer to AT-273.

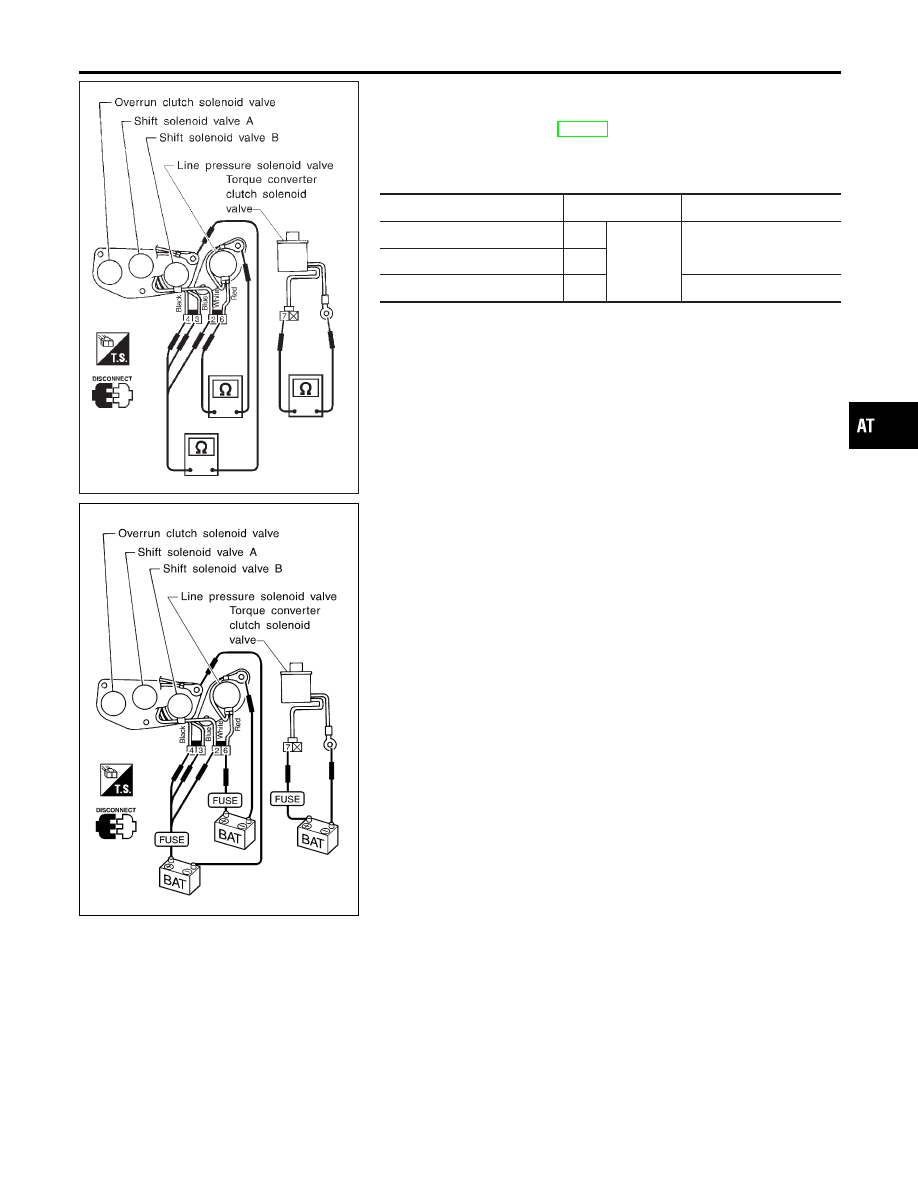

Resistance Check

NBAT0050S0101

I

Check resistance between terminals (3, 2 or 6) and ground.

Solenoid valve

Terminal No.

Resistance (Approx.)

Shift solenoid valve A

3

Ground

20 - 40

Ω

Shift solenoid valve B

2

Line pressure solenoid valve

6

2.5 - 5

Ω

SAT158J

Operation Check

NBAT0050S0102

I

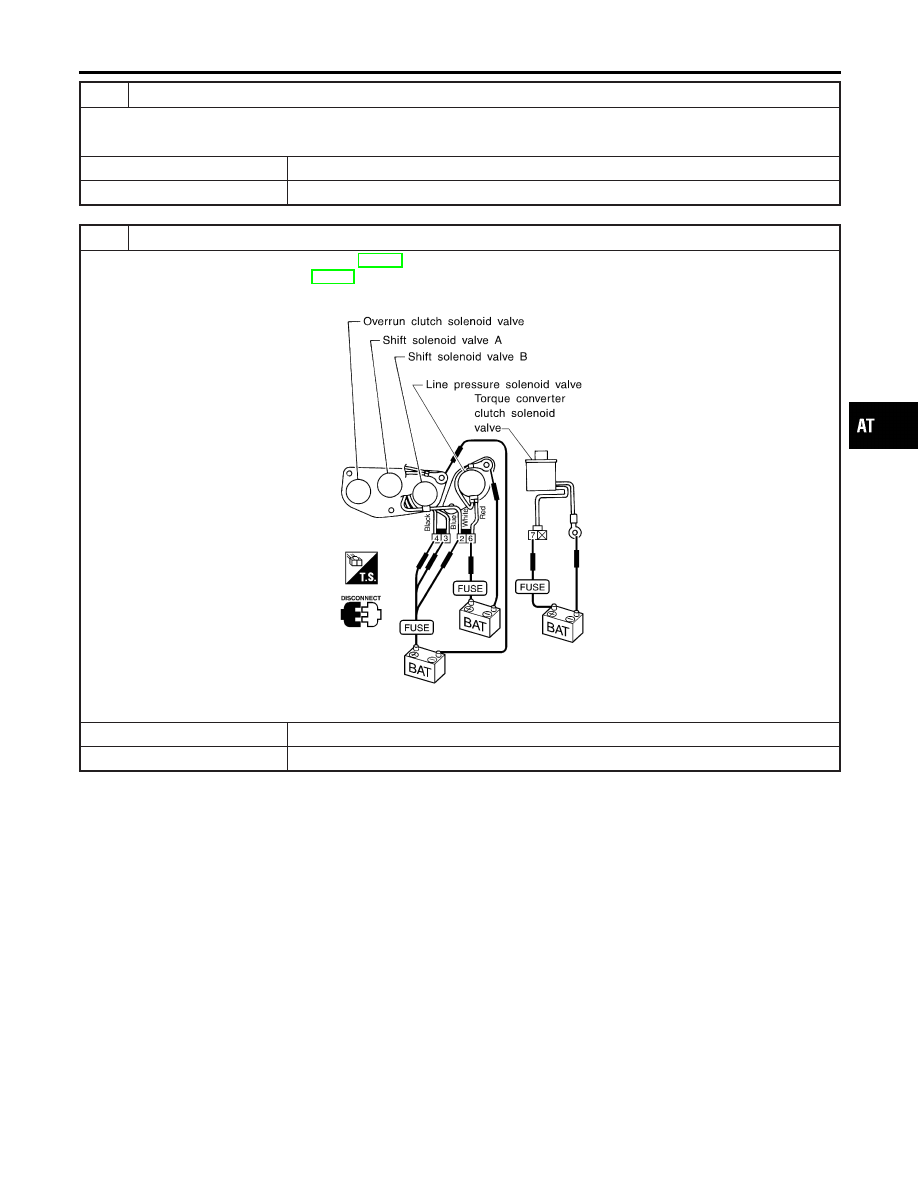

Check solenoid valve by listening for its operating sound while
applying battery voltage to the terminals (3, 2 or 6) and ground.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0734 IMPROPER SHIFTING TO 4TH GEAR POSITION

Component Inspection

AT-147

SAT342HA

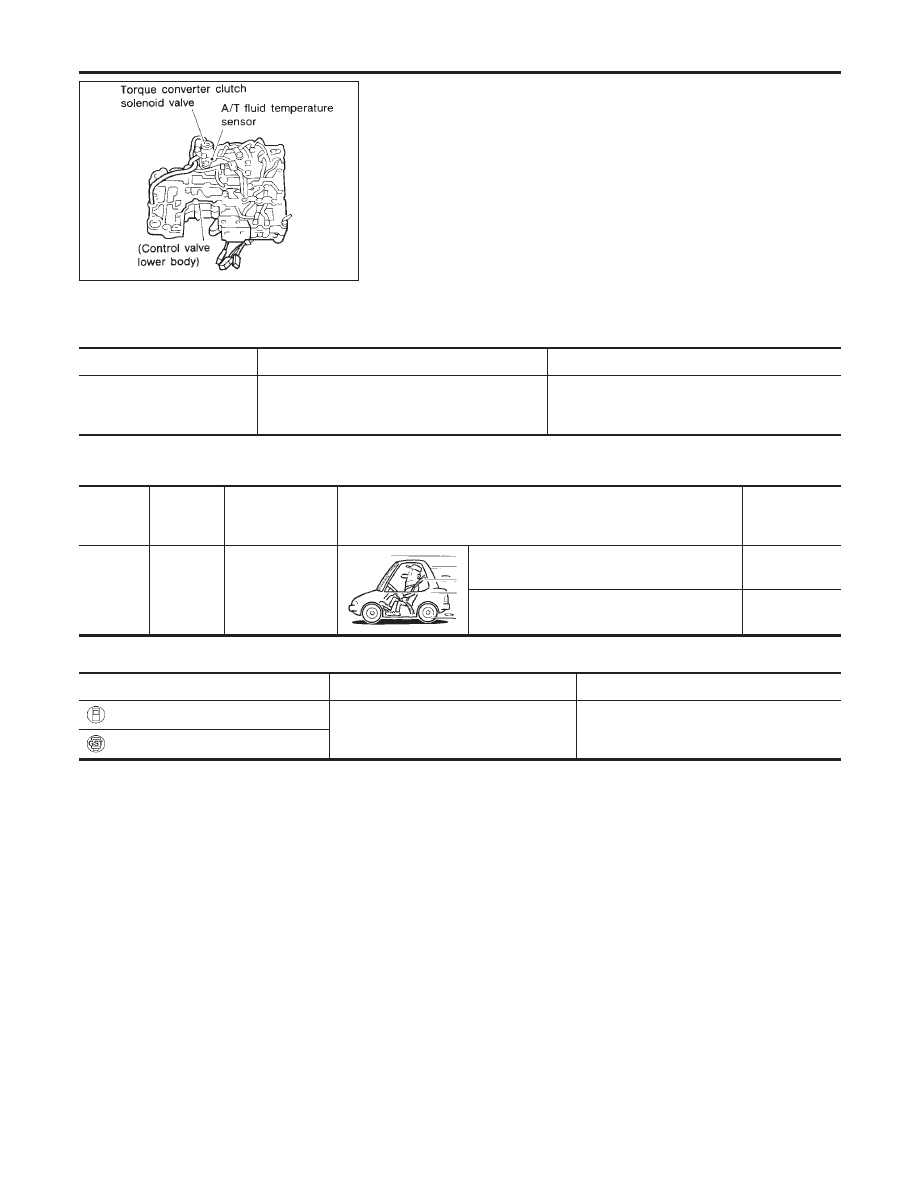

Description

NBAT0051

The torque converter clutch solenoid valve is activated, with the
gear in “D

4

”, by the TCM in response to signals sent from the

vehicle speed and throttle position sensors. Lock-up piston opera-
tion will then be controlled.
Lock-up operation, however, is prohibited when A/T fluid tempera-
ture is too low.
When the accelerator pedal is depressed (less than 2/8) in lock-up
condition, the engine speed should not change abruptly. If there is
a big jump in engine speed, there is no lock-up.

CONSULT-II REFERENCE VALUE IN DATA MONITOR
MODE

NBAT0051S02

Remarks: Specification data are reference values.

Monitor item

Condition

Specification

Torque converter clutch
solenoid valve duty

Lock-up “OFF”

"

Lock-up “ON”

Approximately 4%

"

Approximately 94%

TCM TERMINALS AND REFERENCE VALUE

NBAT0051S03

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

3

G/OR

Torque converter

clutch solenoid

valve

When A/T performs lock-up.

8 - 15V

When A/T does not perform lock-up.

0V

ON BOARD DIAGNOSIS LOGIC

NBAT0051S04

Diagnostic trouble code

Malfunction is detected when ...

Check item (Possible cause)

: TCC SOLENOID/CIRC

TCM detects an improper voltage drop
when it tires to operate the solenoid
valve.

I

Harness or connectors
(The solenoid circuit is open or shorted.)

I

Torque converter clutch solenoid valve

: P0740

DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE

Description

AT-148
