TEL091M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

A/T INDICATOR

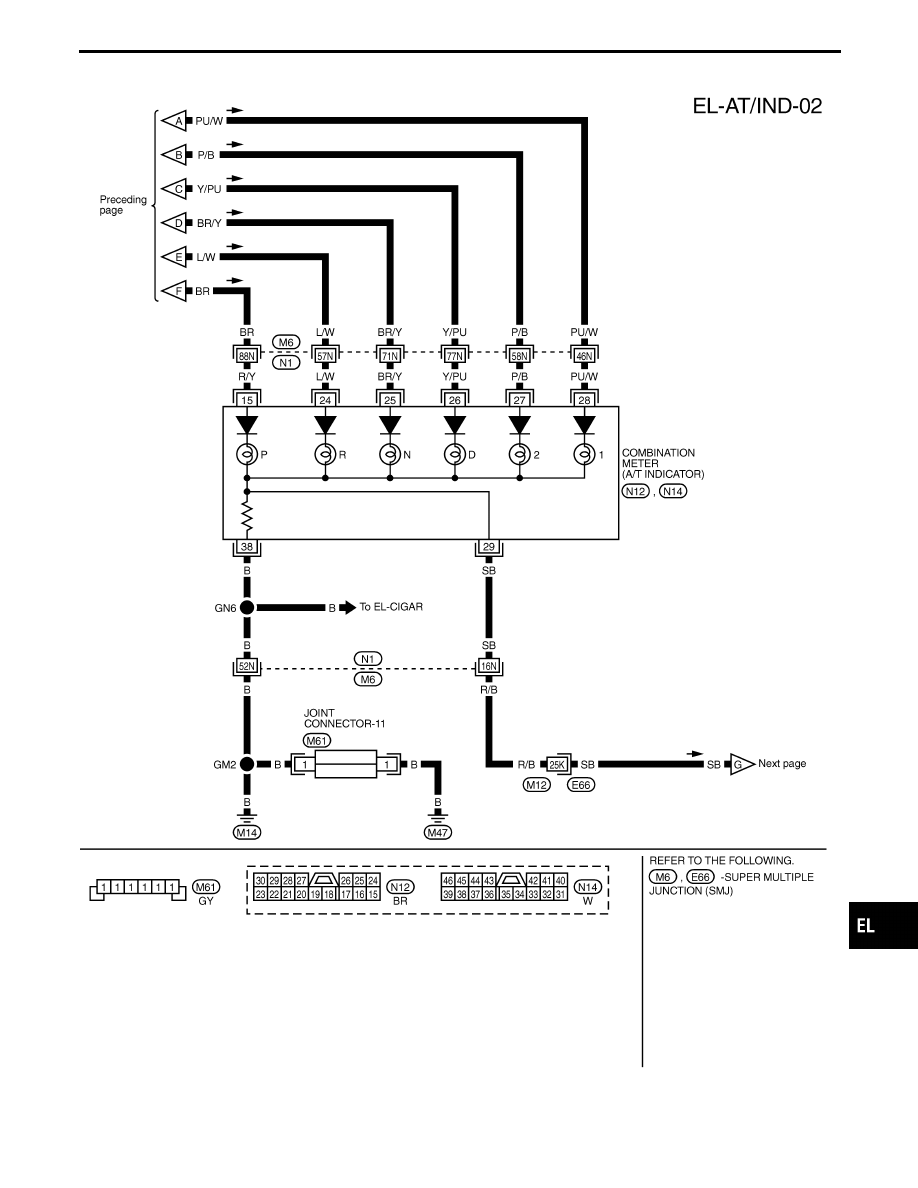

Wiring Diagram — AT/IND — (Cont’d)

EL-171

TEL092M

A/T INDICATOR

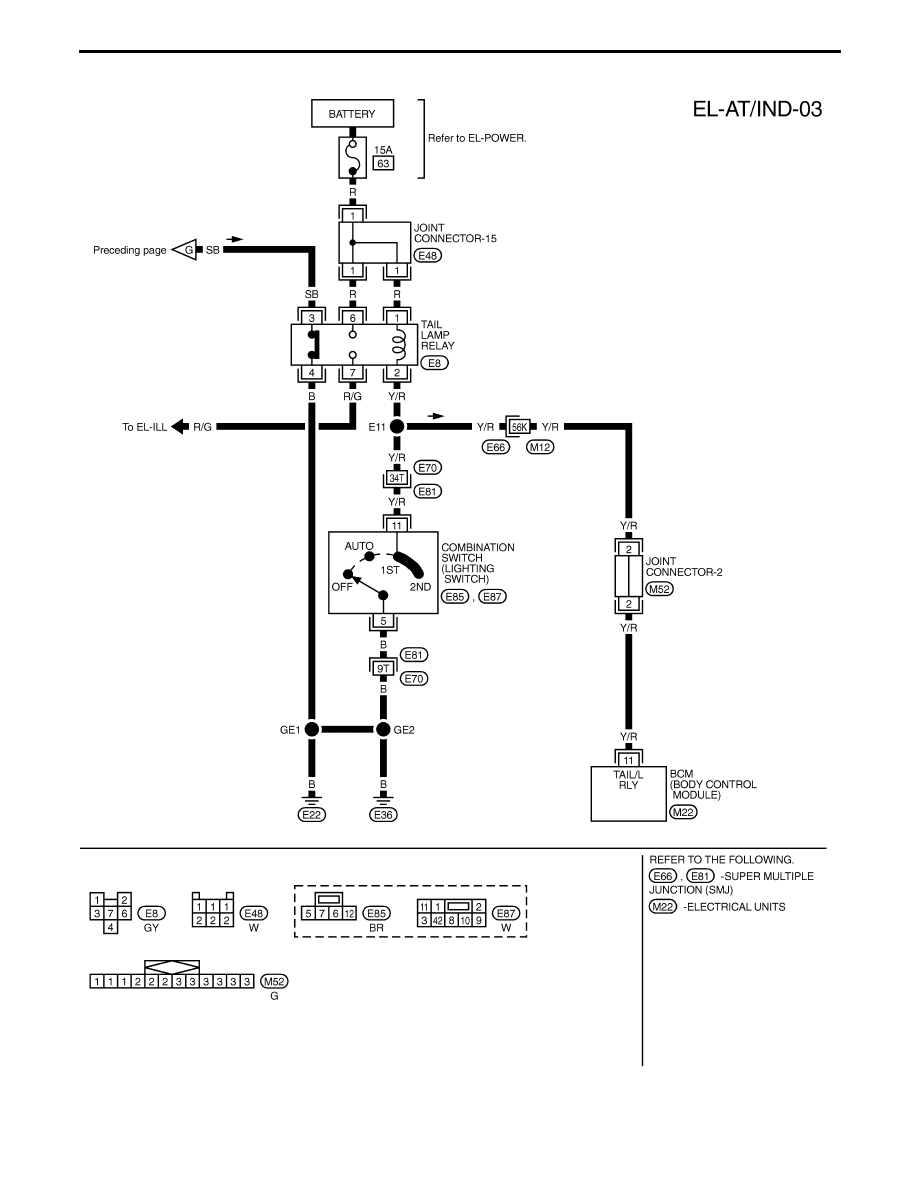

Wiring Diagram — AT/IND — (Cont’d)

EL-172

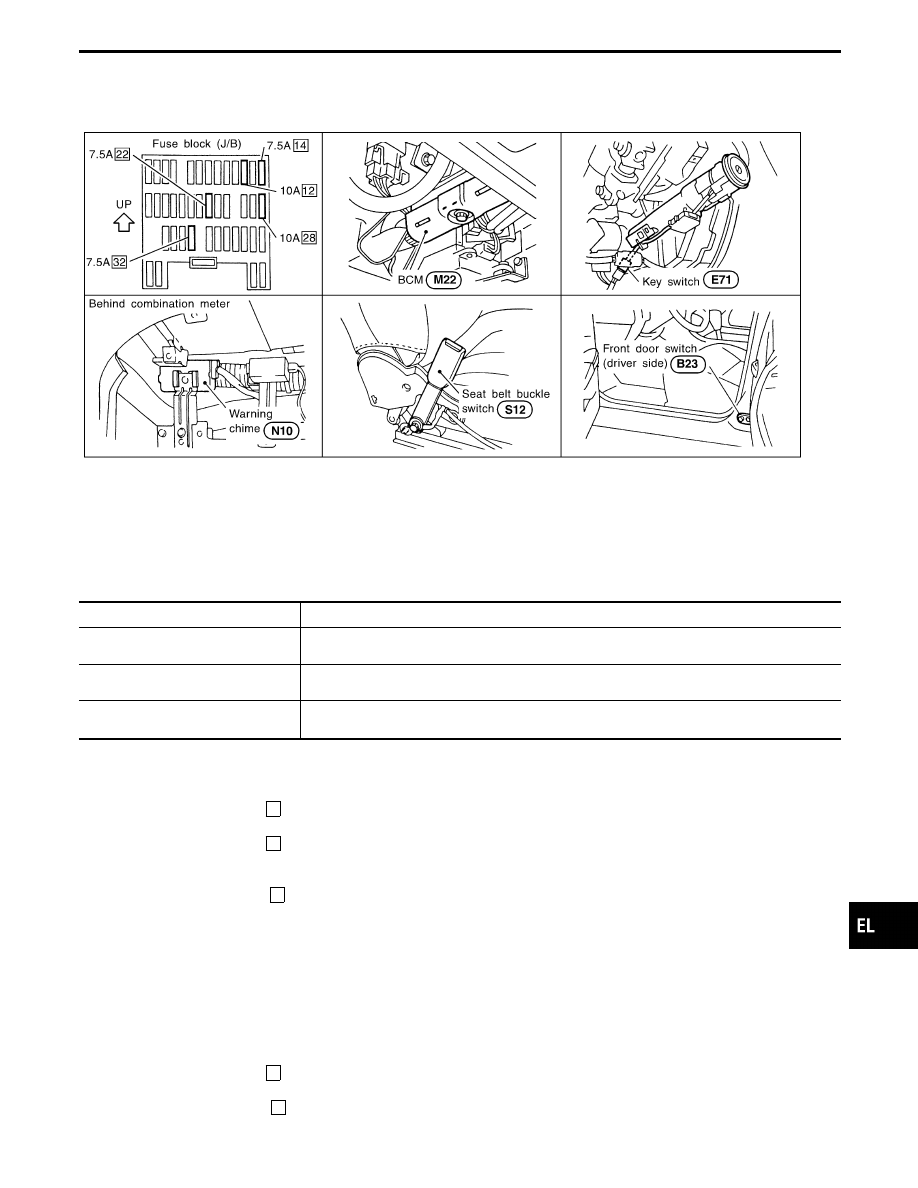

Component Parts and Harness Connector
Location

SEL859W

System Description

FUNCTION

I

The following warning chime functions are controlled by BCM.

Item

Details of control

Ignition key warning chime

Sounds warning chime when driver’s door is opened with key in ignition key cylinder and
ignition switch “OFF” or “ACC” position.

Light warning chime

Sounds warning chime when driver’s door is opened with light switch in the 1st or 2nd posi-
tion and ignition switch “OFF” or “ACC” position.

Seat belt warning chime

Sounds warning chime for about 6 seconds if ignition switch is turned “ON” when driver’s
seat belt is unfastened

IGNITION KEY WARNING CHIME

Power is supplied at all times

I

through 10A fuse [No.

28

, located in the fuse block (J/B)]

I

to key switch terminal

q

3

.

I

through 10A fuse [No.

12

, located in the fuse block (J/B)]

I

to warning chime terminal

q

1

.

With the ignition switch in the ON or START position, power is supplied

I

through 7.5A fuse [No.

32

, located in the fuse block (J/B)]

I

to BCM terminal

q

68

.

Ground is supplied to BCM terminal

q

32

through driver side door switch terminal

q

1

when driver side switch is

in OPEN position.
With the key in the ignition key cylinder, the ignition switch in the ACC or OFF position, and the driver’s door
open, ground is supplied to warning chime terminal

q

3

from BCM terminal

q

12

. The warning chime will then

sound.

LIGHT WARNING CHIME

Power is supplied at all times

I

through 10A fuse [No.

12

, located in the fuse block (J/B)]

I

to warning chime terminal

q

1

.

I

Through 15A fuse [No.

63

, located in the fuse, fusible link and relay box]

I

to tail lamp relay terminals

q

1

and

q

6

.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

WARNING CHIME

EL-173

With the ignition switch in the ON or START position, power is supplied

I

through 7.5A fuse [No.

32

, located in the fuse block (J/B)]

I

to BCM terminal

q

68

.

When the lighting switch is in the 1ST or 2ND position, ground is supplied

I

to tail lamp relay terminal

q

2

I

from body grounds

E22

and

E36

I

through lighting switch terminals

q

11

and

q

5

.

Tail lamp relay is then energized, and power is supplied

I

to BCM terminal

q

3

I

from tail lamp relay terminal

q

7

I

through 7.5A fuse [No.

22

, located in the fuse block (J/B)].

With the lighting switch in the 1ST, 2ND position, the ignition switch in ACC or OFF position, and the driver’s
door OPEN, the warning chime will sound in the same manner as ignition key warning chime.

SEAT BELT WARNING CHIME

Power is supplied at all times

I

through 10A fuse [No.

12

, located in the fuse block (J/B)]

I

to warning chime terminal

q

1

.

With the ignition switch in the ON or START position, power is supplied

I

through 7.5A fuse [No.

32

, located in the fuse block (J/B)]

I

to BCM terminal

q

68

.

Ground is supplied to BCM terminal

q

34

through seat belt buckle switch terminals

q

41

and

q

14

, when seat belt

buckle switch is in UNFASTENED position, and body grounds

B22

and

B35

.

The warning chime sounds for about 6 seconds, when ignition switch is turned from OFF to ON and seat belt
is unfastened.

WARNING CHIME

System Description (Cont’d)

EL-174
