WARNING LAMPS

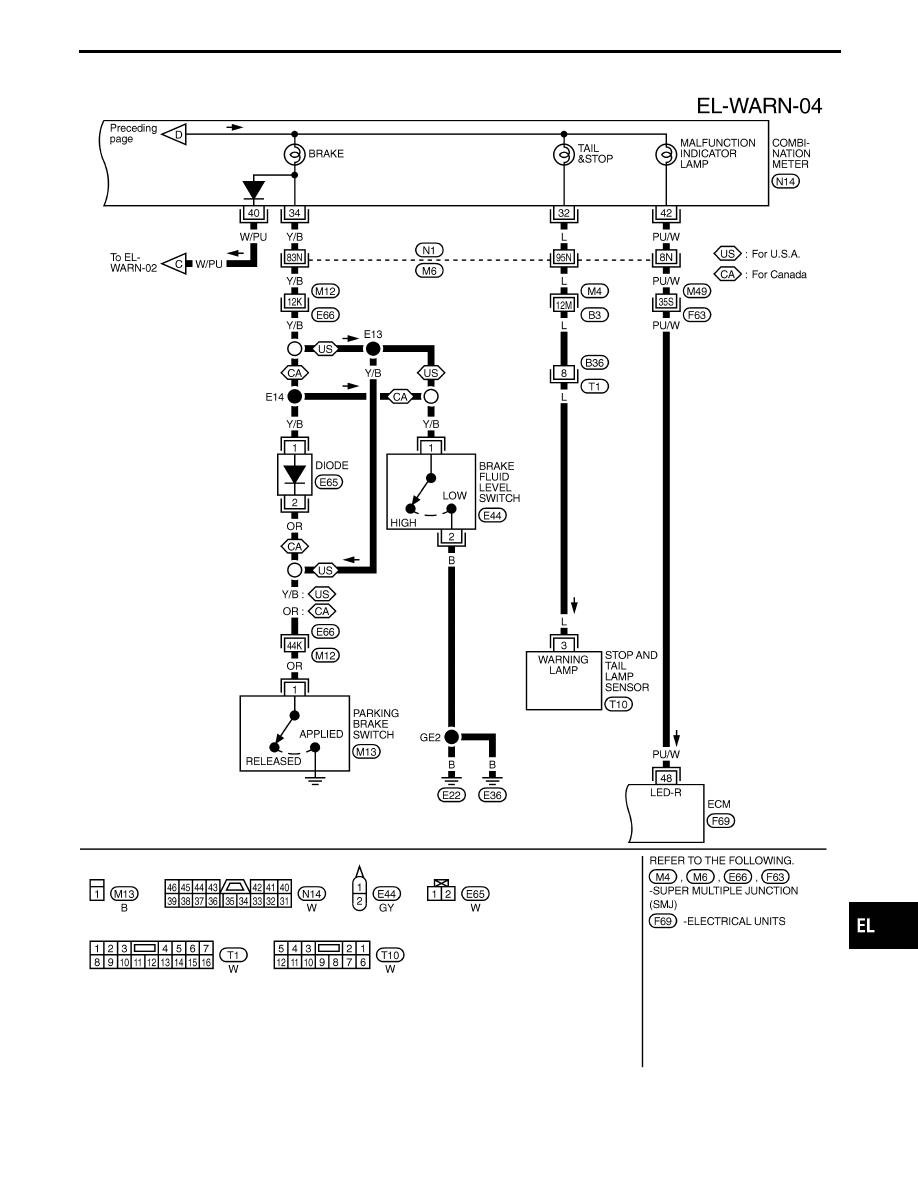

Wiring Diagram — WARN — (Cont’d)

EL-163

SEF046TA

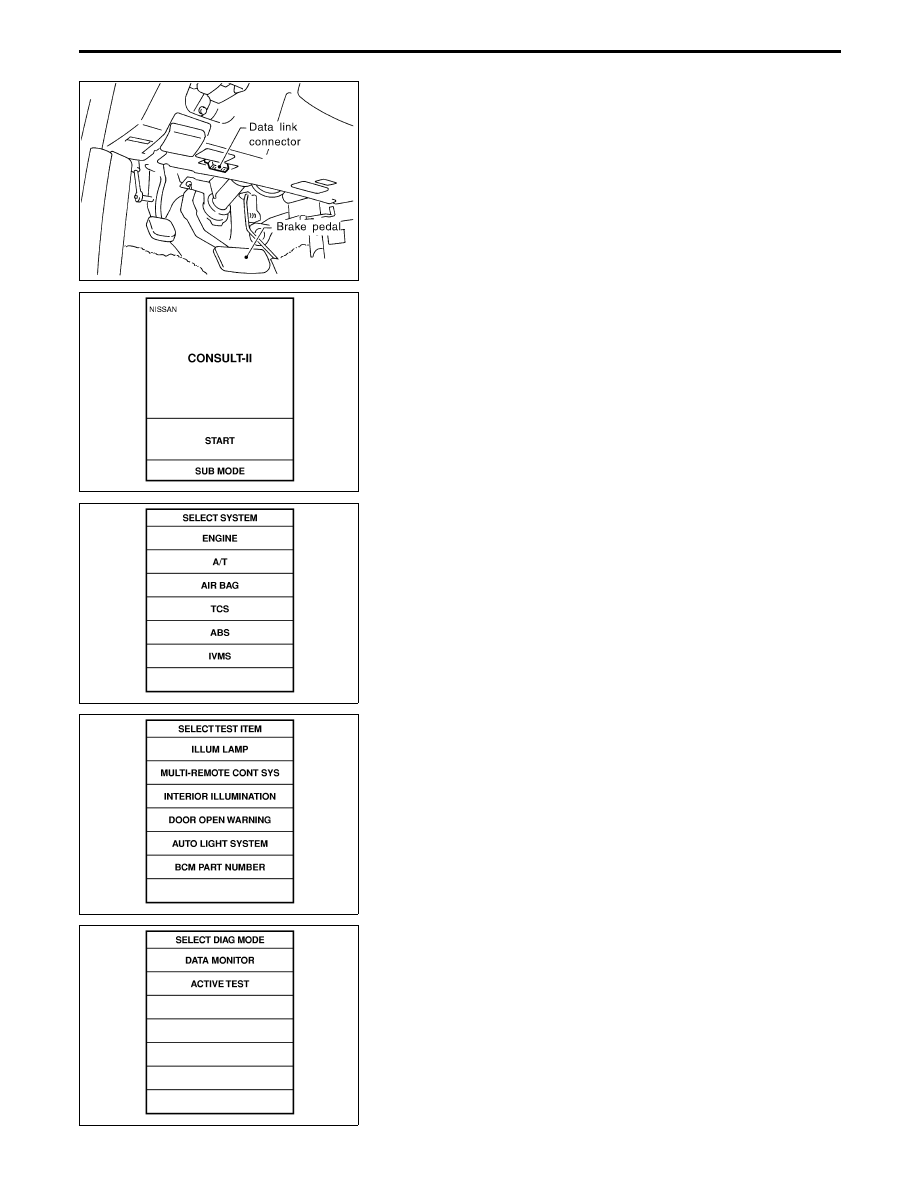

CONSULT-II (For door warning lamp)

CONSULT-II INSPECTION PROCEDURE

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL471W

5.

Touch “IVMS”.

SEL485W

6.

Touch “DOOR OPEN WARNING”.

SEL480W

I

DATA MONITOR and ACTIVE TEST are available for door
open warning lamp.

WARNING LAMPS

EL-164

Trouble Diagnoses/Door Warning Lamp

WORK FLOW

CHECK IN

LISTEN TO CUSTOMER COMPLAINT

IVMS COMMUNICATION DIAGNOSIS (EL-291 or EL-297)
Do self-diagnostic results exist?

Yes

No

SYMPTOM
BASIS

E

Repair/Replace according to
the self-diagnostic results.
(EL-293)

Perform diagnostic procedure on
the next page.

F

NG

IVMS COMMUNICATION
DIAGNOSIS (EL-291 or
EL-297)

OK

H

REPAIR/REPLACE

FINAL CHECK
Confirm that the malfunction is completely fixed by operating the
system.

OK

NG

CHECK OUT

NOTICE:

I

When LCU connectors are disconnected for more than 1 minute such as during trouble diagnoses,
the “disconnected” data will be memorized by the BCM. (While BCM memorizes the “disconnected”
data, IVMS communication diagnosis of CONSULT-II will display “PAST NO RESPONSE”.)
Therefore, after reconnecting the LCU connectors, erase the memory.

I

To erase the memory, perform the procedure below.
Erase the memory with CONSULT-II (Refer to EL-291.) or turn the ignition switch to “OFF” position
and remove 7.5A fuse [No.

14

located in the fuse block (J/B)].

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

WARNING LAMPS

H

H

H

H

H

H

H

H

EL-165

SEL497W

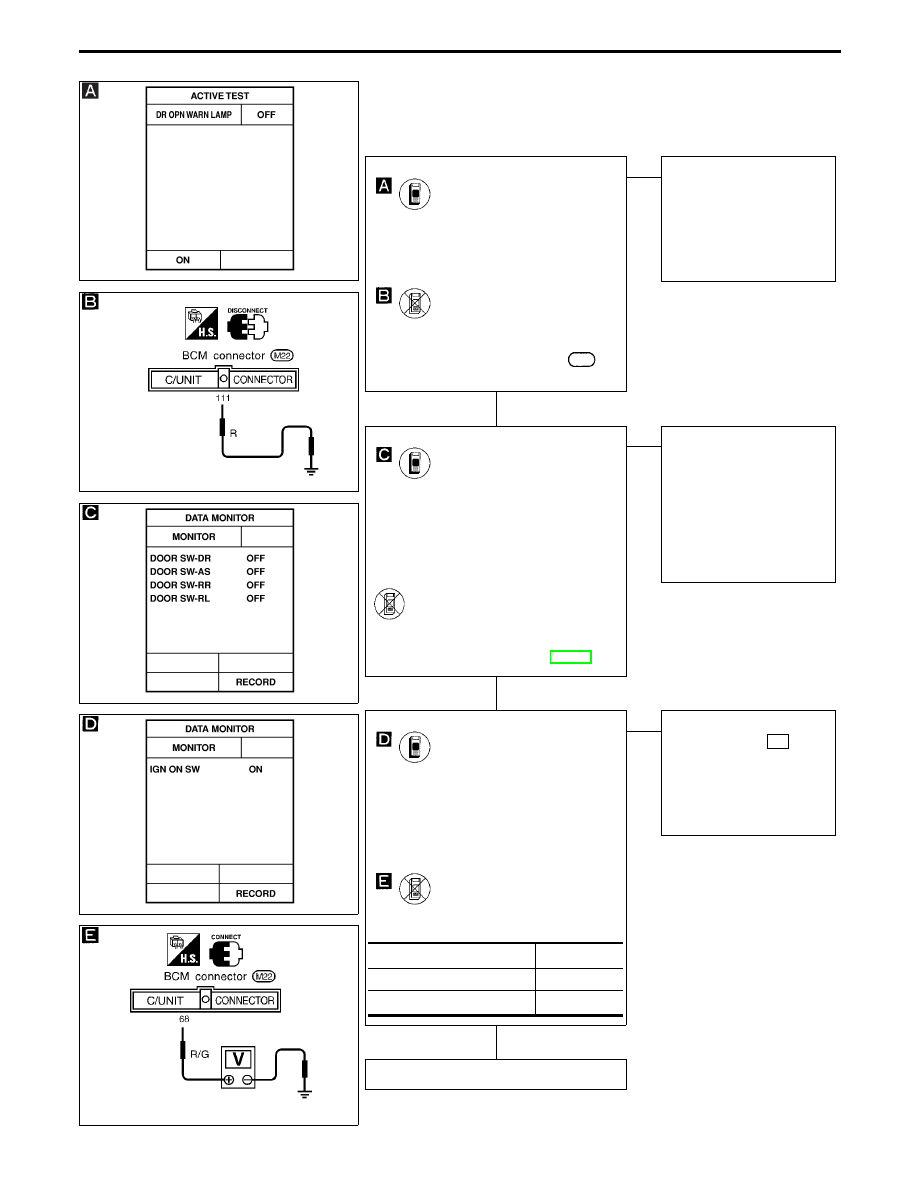

DIAGNOSTIC PROCEDURE

SYMPTOM: Door warning lamp is not operating correctly.

SEL677UA

SEL498W

SEL499W

SEL556UB

CHECK WARNING LAMP OPERATION.

CONSULT-II

Perform “DR OPN WARN LAMP” in
ACTIVE TEST mode.
Check warning lamp operation.
Warning lamp should illuminate.

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

1. Disconnect BCM connector.
2. Turn ignition switch to “ON” position.
3. Apply ground to BCM terminal

111

.

Warning lamp should illuminate.

OK

E

NG

Check the following.

I

Bulb

I

Power supply circuit for
warning lamp

I

Harness for open or
short between BCM and
warning lamp

CHECK DOOR SWITCH INPUT SIGNAL.

CONSULT-II

See “DOOR SW” in DATA MONITOR
mode.
When door is open:

DOOR SW

ON

When door is closed:

DOOR SW

OFF

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

ON BOARD

Check all doors switches in Switch moni-
tor (Mode II) mode.
(Refer to On board Diagnosis, EL-299.)

OK

E

NG

Check the following.

I

Door switch

I

Door switch ground con-
dition (Front door) or
door switch ground cir-
cuit (Rear door)

I

Harness for open or
short between door
switch and BCM

CHECK IGNITION SWITCH ON SIGNAL.

CONSULT-II

See “IGN ON SW” in DATA MONITOR
mode.
When ignition switch is ON:

IGN ON SW

ON

When ignition switch is ACC or OFF:

IGN ON SW

OFF

-------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------

ON BOARD

Check voltage between BCM terminal

q

68

and ground.

OK

E

NG

Check the following.

I

7.5A fuse [No. 32 ,
located in the fuse block
(J/B)]

I

Harness for open or
short between fuse and
BCM

Replace BCM.

Condition of ignition switch

Voltage V

ON

Approx. 12

ACC or OFF

0

WARNING LAMPS

Trouble Diagnoses/Door Warning Lamp
(Cont’d)

H

H

H

EL-166
