Infiniti Q45 (FY33). Manual - part 294

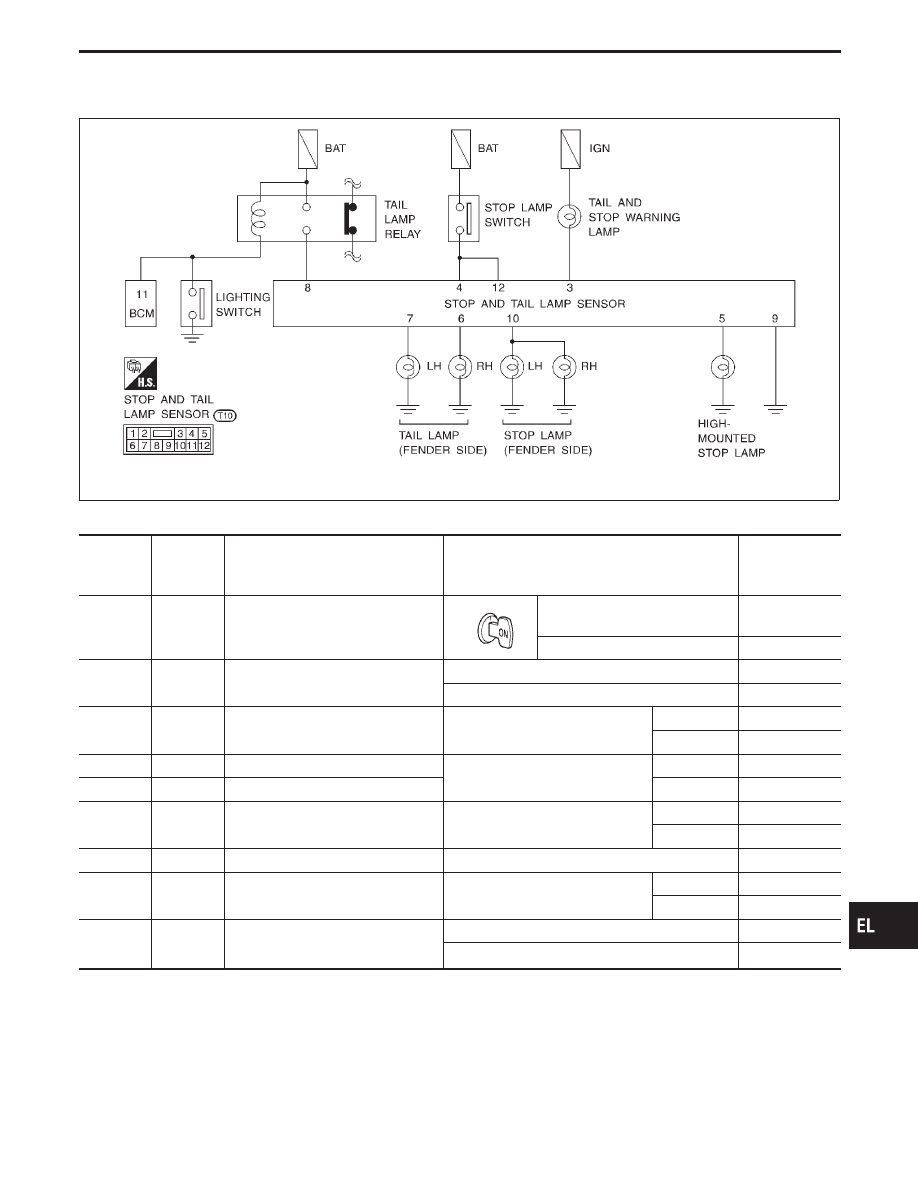

Trouble Diagnoses/Stop and Tail Lamp Sensor

SEL810V

STOP AND TAIL LAMP SENSOR INSPECTION TABLE

Terminal

No.

Wire color

Connections

Operated condition

Voltage

(Approximate

values)

3

L

Stop and tail warning lamp

When sensing one of the bulbs
burned out (See note.)

Less than 1.5V

Other than above condition

12V

4

R

Stop lamp switch

Depressed

12V

Released

0V

5

R/W

High-mounted stop lamp

Stop lamp switch

Depressed

11V

Released

0V

6

L

Tail lamp RH (Fender side)

Lighting switch or auto lamp

Turned ON

11V

7

G/R

Tail lamp LH (Fender side)

Turned OFF

0V

8

R/G

Tail lamp relay

Lighting switch or auto lamp

Turned ON

11V

Turned OFF

0V

9

B

Ground

—

—

10

R/L

Stop lamp LH and RH (Fender side)

Stop lamp switch

Depressed

11V

Released

0V

12

R

Stop lamp switch

Depressed

12V

Released

0V

Note: The system senses bulb burnout only when the stop lamp switch is depressed for stop lamps or tail

lamp relay is energized for tail lamps.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

WARNING LAMPS

EL-167

CEL218-A

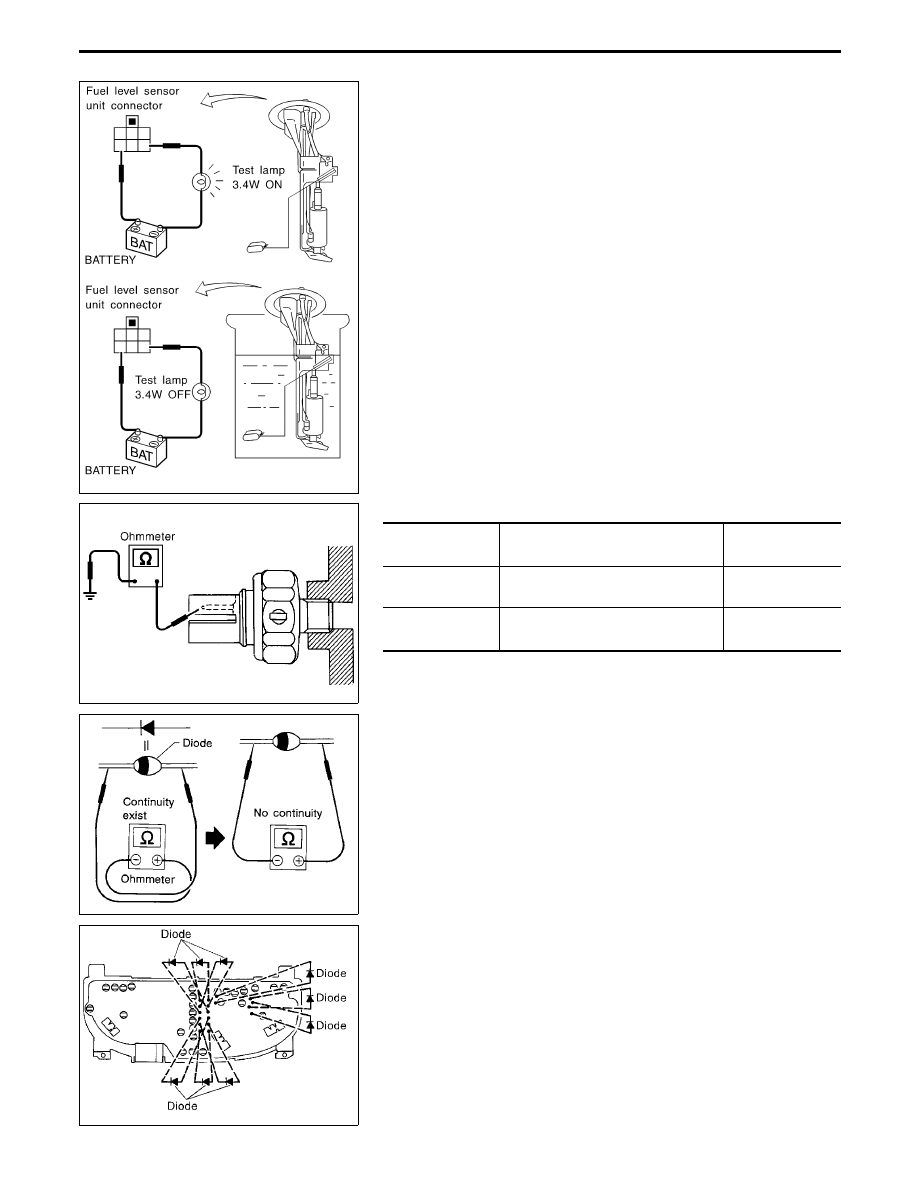

Electrical Components Inspection

FUEL WARNING LAMP SENSOR CHECK

I

It will take a short time for the bulb to light.

MEL425F

OIL PRESSURE SWITCH CHECK

Oil pressure

kPa (kg/cm

2

, psi)

Continuity

Engine start

More than 20 - 29

(0.2 - 0.3, 3 - 4)

NO

Engine stop

Less than 20 - 29

(0.2 - 0.3, 3 - 4)

YES

Check the continuity between the terminals of oil pressure switch
and body ground.

SEL901F

DIODE CHECK

I

Check continuity using an ohmmeter.

I

Diode is functioning properly if test results are as shown in the
figure at left.

NOTE: Specification may vary depending on the type of tester.

Before performing this inspection, be sure to refer to
the instruction manual for the tester to be used.

CEL916

I

Diodes for warning lamps are built into the combination meter
printed circuit.

WARNING LAMPS

EL-168

Schematic

TEL382B

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

A/T INDICATOR

EL-169

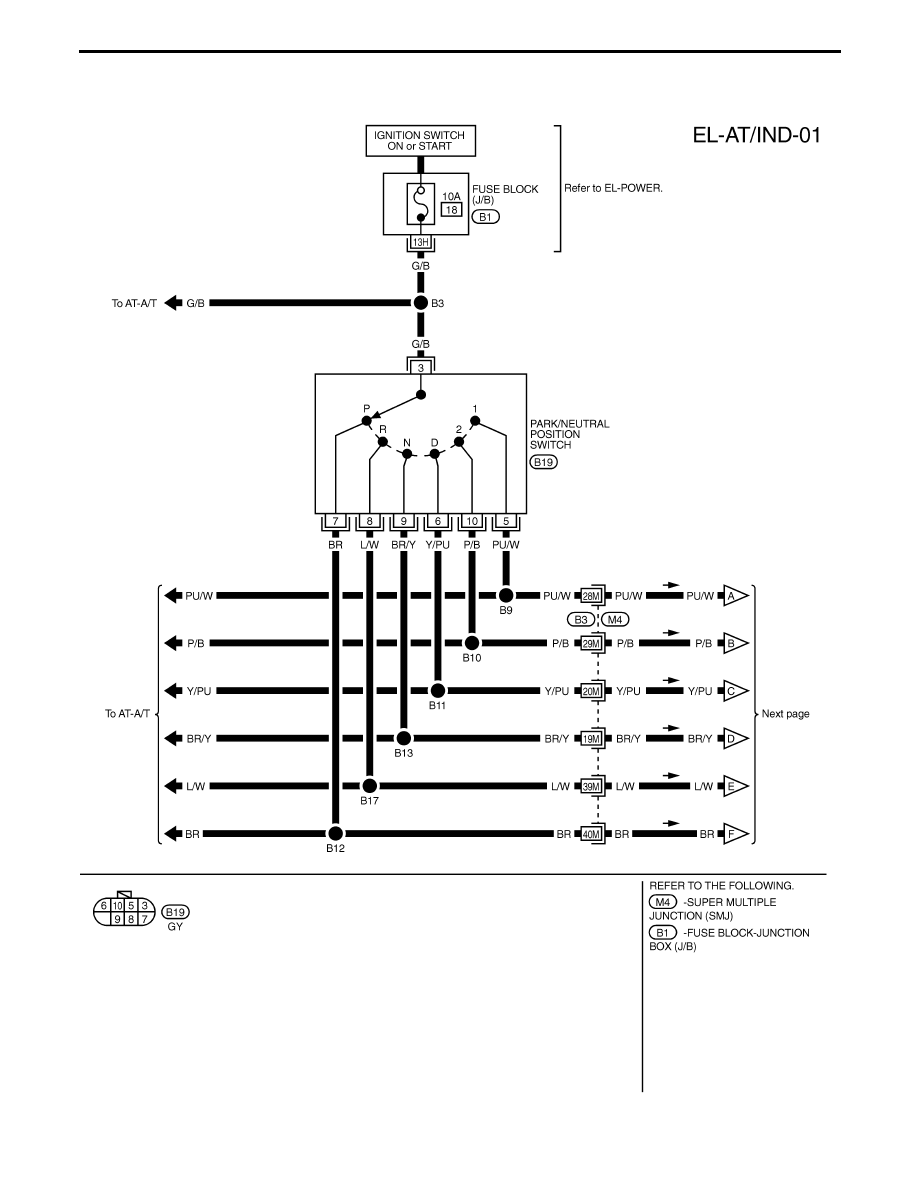

Wiring Diagram — AT/IND —

TEL090M

A/T INDICATOR

EL-170
