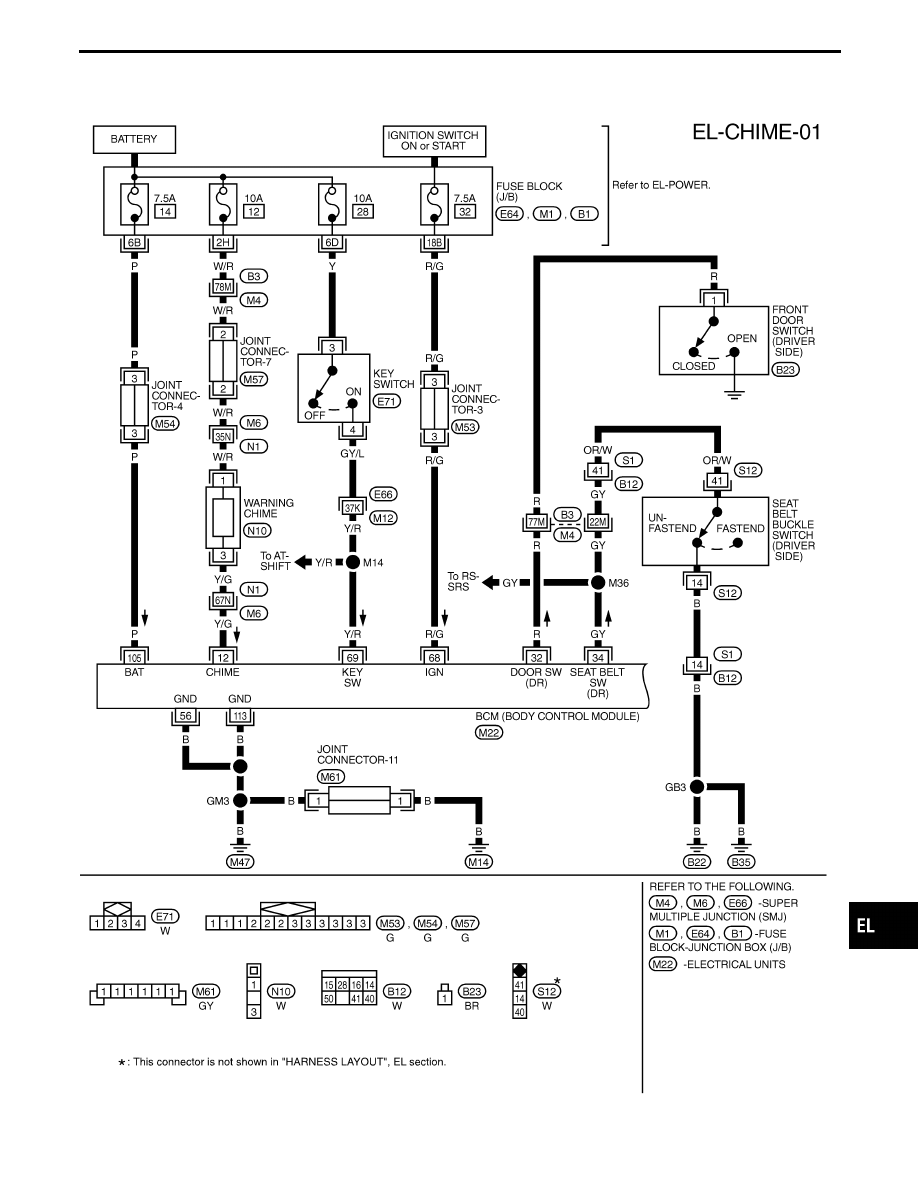

Wiring Diagram — CHIME —

TEL093M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

WARNING CHIME

EL-175

TEL094M

WARNING CHIME

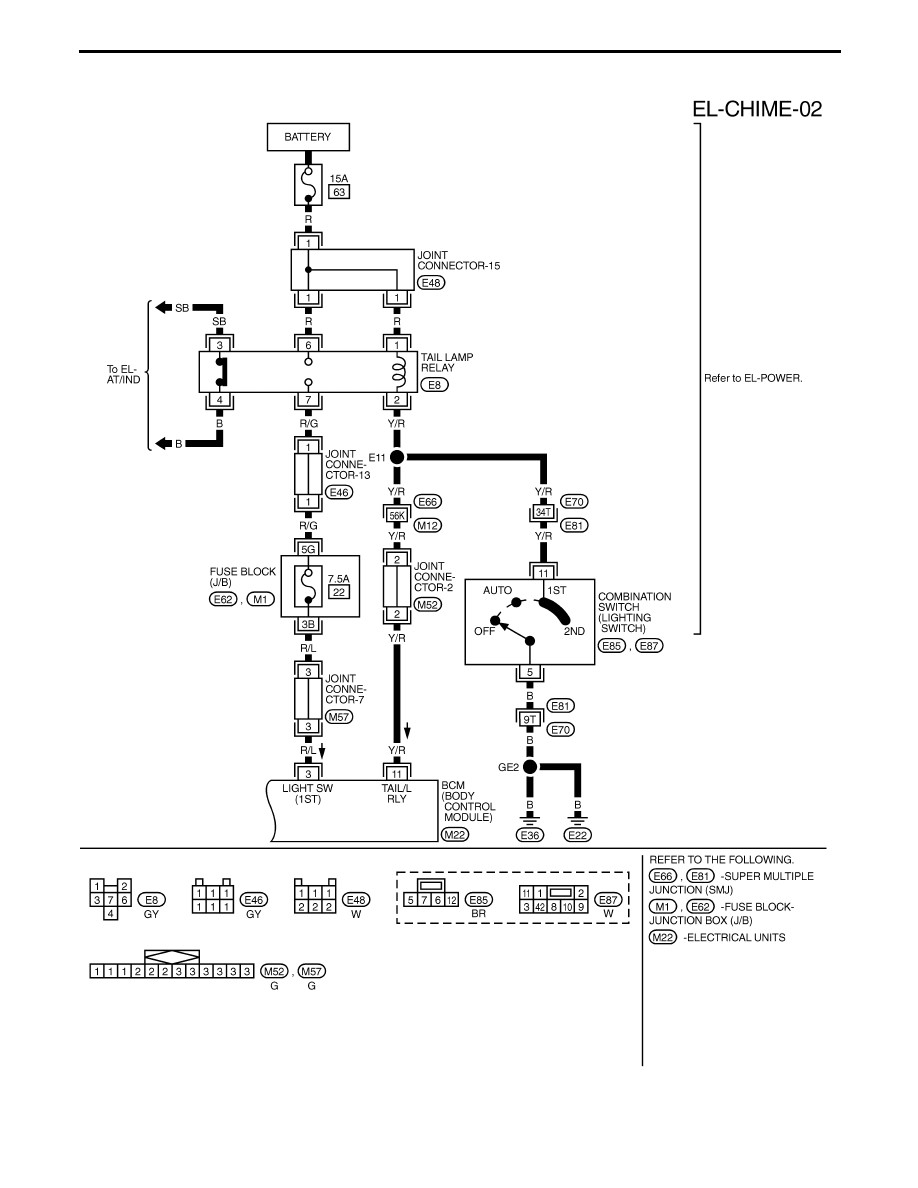

Wiring Diagram — CHIME — (Cont’d)

EL-176

SEF046TA

CONSULT-II

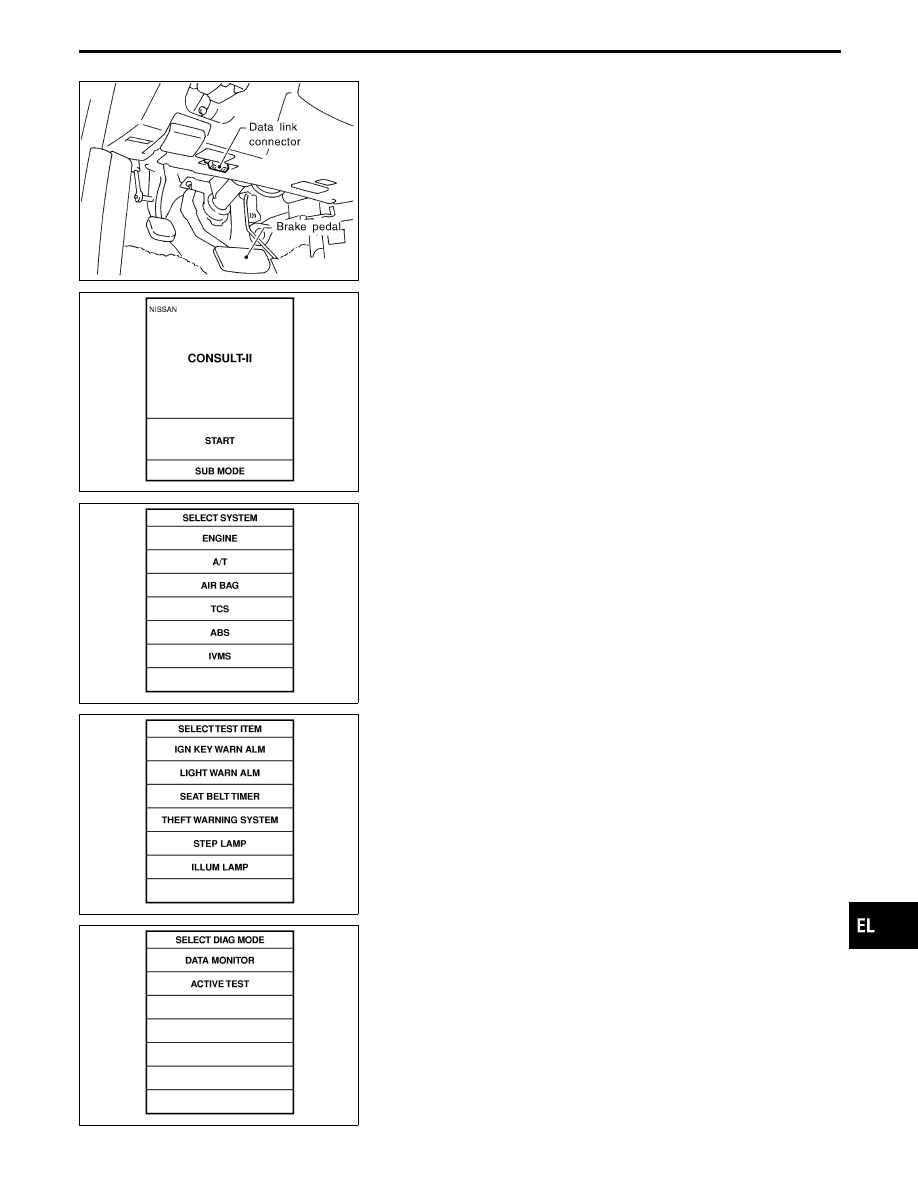

CONSULT-II INSPECTION PROCEDURE

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL471W

5.

Touch “IVMS”.

SEL487W

6.

Touch “IGN KEY WARN ALM”, “LIGHT WARN ALM” or “SEAT
BELT TIMER”.

SEL480W

I

DATA MONITOR and ACTIVE TEST are available for the warn-
ing chime.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

WARNING CHIME

EL-177

Trouble Diagnoses

WORK FLOW

CHECK IN

LISTEN TO CUSTOMER COMPLAINT

IVMS COMMUNICATION DIAGNOSIS (EL-291 or EL-297)
Do self-diagnostic results exist?

Yes

No

SYMPTOM
BASIS

E

Repair/Replace according to
the self-diagnostic results.
(EL-293)

Select diagnostic procedure on
the basis of symptom.

F

NG

IVMS COMMUNICATION
DIAGNOSIS (EL-291 or
EL-297)

OK

H

REPAIR/REPLACE

FINAL CHECK
Confirm that the malfunction is completely fixed by operating the
system.

OK

NG

CHECK OUT

NOTICE:

I

When LCU connectors are disconnected for more than 1 minute such as during trouble diagnoses,
the “disconnected” data will be memorized by the BCM. (While BCM memorizes the “disconnected”
data, IVMS communication diagnosis of CONSULT-II will display “PAST NO RESPONSE”.)
Therefore, after reconnecting the LCU connectors, erase the memory.

I

To erase the memory, perform the procedure below.
Erase the memory with CONSULT-II (Refer to EL-291.) or turn the ignition switch to “OFF” position
and remove 7.5A fuse [No.

14

located in the fuse block (J/B)].

WARNING CHIME

H

H

H

H

H

H

H

H
