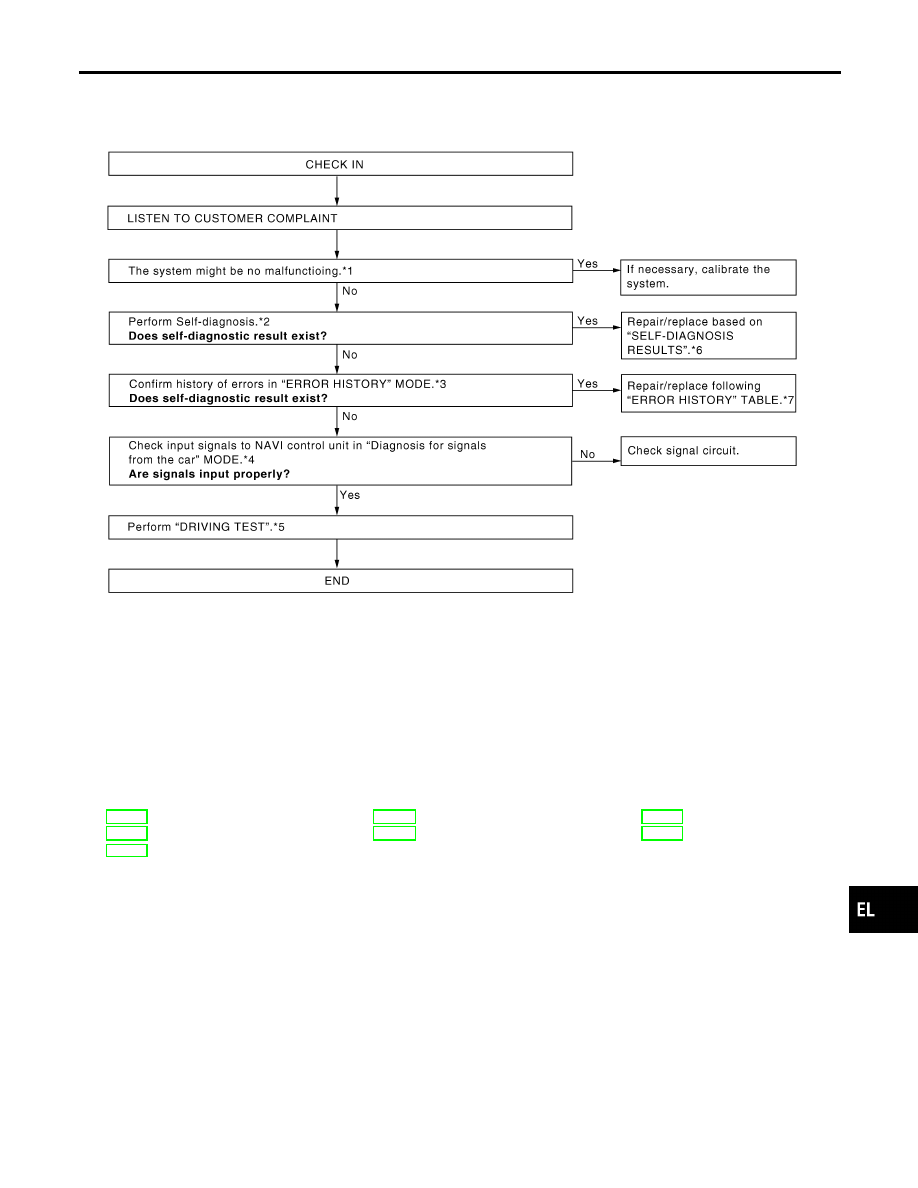

WORK FLOW FOR NAVIGATION INSPECTION

NHEL0303S02

SEL519X

*1: EL-438
*2: EL-410
*3: EL-413

*4: EL-417
*5: EL-434

*6: EL-412
*7: EL-415

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-433

DRIVING TEST

=NHEL0303S03

During the driving test, diagnose the system by checking the dif-
ference of symptoms with each sensor ON or OFF.

Test Pattern 1

NHEL0303S0301

Test method in which current position adjustment is not made
according to GPS data.

I

Remove the GPS antenna connector from the NAVI control
unit. Drive the vehicle.
Before driving the vehicle, perform “Adjust Current Location”
MODE (EL-429).

Test Pattern 2

NHEL0303S0302

Test procedure in which map matching is not used.

I

Before driving the vehicle, perform “Adjust Current Location”
MODE (EL-429). With the ignition switch OFF and the map
CD-ROM removed from the NAVI control unit, drive the
vehicle. After driving the vehicle, reinstall the map CD-ROM.
Compare the saved driving tracks for the vehicle’s current loca-
tion with roads on the map.

Example

NHEL0303S0303

<The position marker consistently indicates the wrong position
when driving in the same area. Determine if this is the result of the
map matching function or the GPS function.>

,

Perform test pattern 1.

<To verify the accuracy of the road configuration shown on the
display>

,

Perform test patterns 1 and 2.

I

Compare the map and the saved driving tracks. The precision
of the saved driving tracks is within several hundred meters.

<To make distance calibration and adjustments>

,

Perform test patterns 1 and 2.

I

Make adjustments by driving the vehicle over a known course
(highway or other road where distances are clearly marked).
Calibrate the distance against the known distance. Use the
formula below.
Calibration value = Screen display distance/Actual distance

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-434

SEL654X

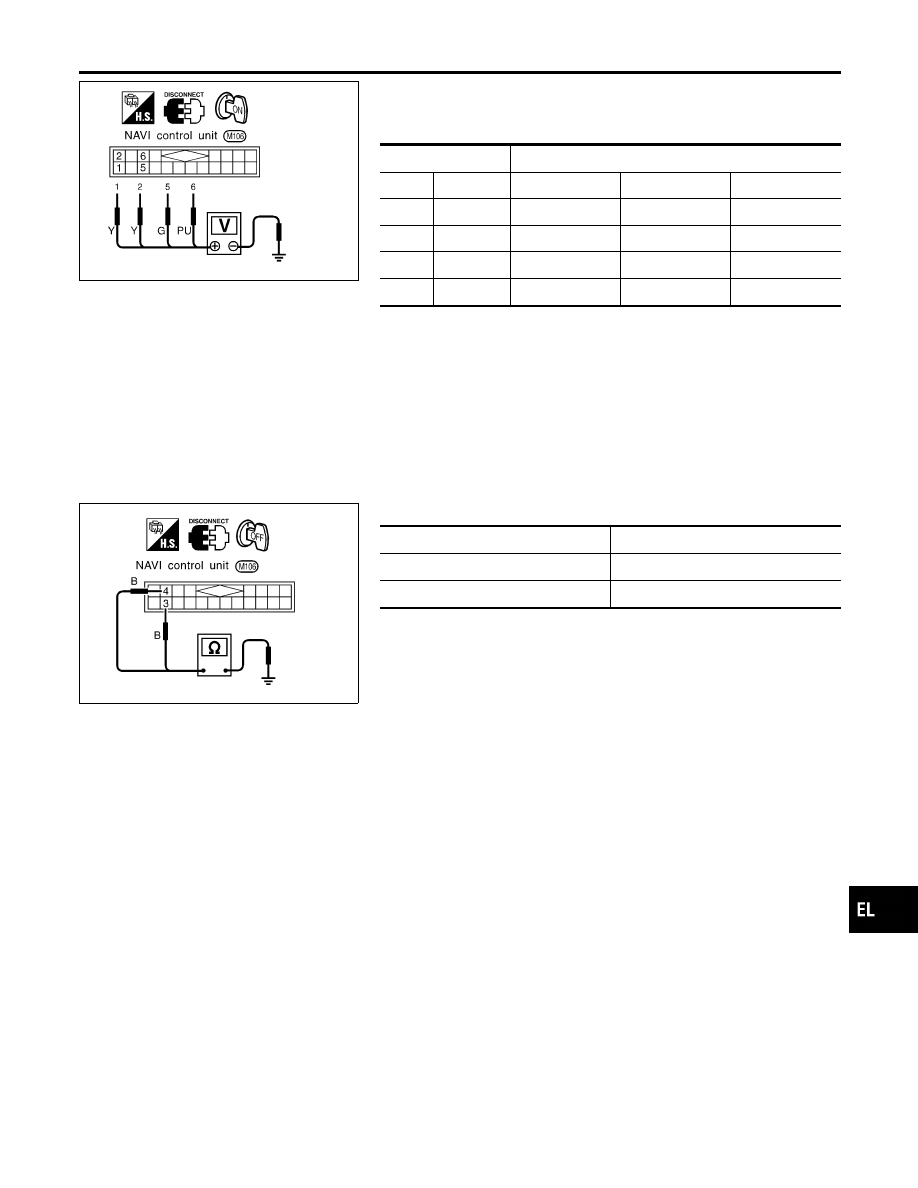

POWER SUPPLY AND GROUND CIRCUIT CHECK FOR
NAVI CONTROL UNIT

=NHEL0303S04

Power Supply Circuit Check

NHEL0303S0401

Terminal

Ignition switch

(+)

(−)

OFF

ACC

ON

1

Ground

Battery voltage

Battery voltage

Battery voltage

2

Ground

Battery voltage

Battery voltage

Battery voltage

5

Ground

0V

0V

Battery voltage

6

Ground

0V

Battery voltage

Battery voltage

If NG, check the following.

I

10A fuse [No. 10, located in the fuse block (J/B)]

I

10A fuse [No. 1, located in the fuse block (J/B)]

I

15A fuse (No. 56, located in the fuse and fusible link box)

I

Harness for open or short between fuse and NAVI control unit

SEL694VB

Ground Circuit Check

NHEL0303S0402

Terminals

Continuity

3 - Ground

Yes

4 - Ground

Yes

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-435

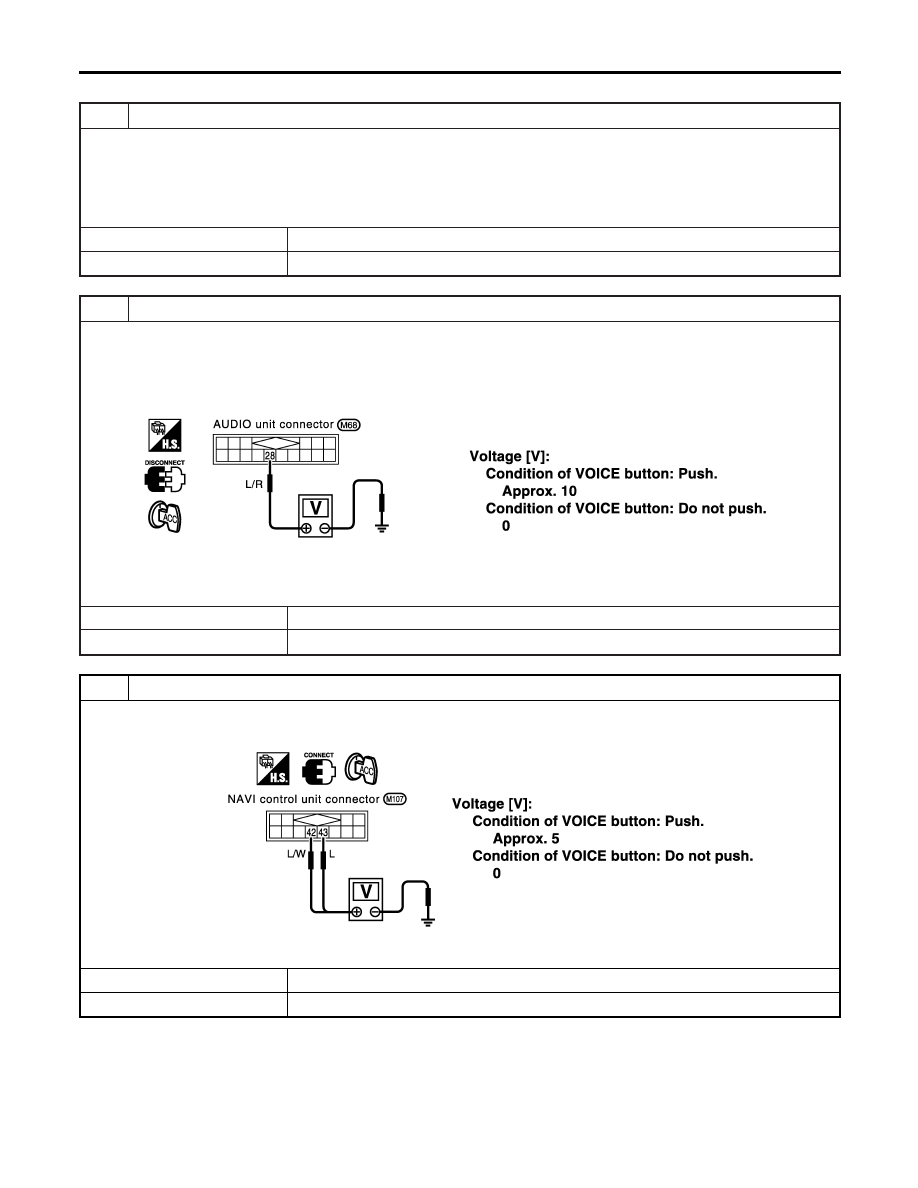

VOICE GUIDE OPERATION CHECK

=NHEL0303S05

1

PRELIMINARY CHECK

1. Turn ignition switch to ACC position.
2. Insert the music CD into the radio and CD player.
3. Try to play the music CD.

Is the sound emitted from all speakers?

Yes or No

Yes

©

GO TO 2.

No

©

Repair or replace audio system. Refer to “AUDIO” in EL section of Service Manual.

2

CHECK NAVI OPERATION ON SIGNAL

1. Disconnect audio unit connector.
2. Push “VOICE” button.
3. Check voltage between audio unit terminal 28 and ground.

SEL645XC

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace harness or NAVI control unit.

3

CHECK VOICE SIGNAL

1. Push “VOICE” button.
2. Check voltage between NAVI control unit terminal 42 or 43 and ground.

SEL832Y

OK or NG

OK

©

GO TO 4.

NG

©

Repairor replace NAVI control unit.
