Infiniti I35 (A33). Manual - part 456

Control Panel Mode

=NHEL0301

APPLICATION ITEMS

NHEL0301S01

Mode

Description

Reference page

Display Auto Open

Display can be set to open by either of the following controls.

I

Display will be opened when OPEN/CLOSE SW is selected with Key SW positioned
ACC.

I

Display will be automatically opened when Key SW is turned from OFF to ACC.

EL-425

GPS Information

The GPS data includes longitude, latitude and altitude (distance above sea level) of the
present vehicle position, and current date and time for the area in which the vehicle is
being driven.
Also indicated are the GPS reception conditions and the GPS satellite position.

EL-426

Quick Stop Customer
Setting

One facility of your selection can be added to your Quick Stop.

EL-426

Route Priorities

Priorities of search request and automatic re-searching can be set for route search.

EL-427

Tracking

Tracking to the present vehicle position can be displayed.

EL-427

Display Setting

The following display settings can be customized.

I

Display color (Day mode or Night mode)

I

Brightness of display

EL-428

Heading

Heading of the map display can be customized for either north heading or the actual
driving direction of the vehicle.

EL-428

Nearby Display Icons

Icons of facilities can be displayed.
Facilities to be displayed can be selected from the variety selections.

EL-429

Adjust Current Loca-
tion

Current location of position marker can be adjusted. Direction of position marker also
can be calibrated when heading direction of the vehicle on the display is not matched
with the actual direction.

EL-429

Avoid Area Setting

Particular area can be avoided when routing.

—

Beep On/Off

Beep sounds which corresponds to the system operation can be activated/deactivated.

EL-430

Clear Memory

Address book, Previous destination or Avoid area can be deleted.

EL-430

SEL633X

HOW TO PERFORM CONTROL PANEL MODE

NHEL0301S02

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

I

For further procedures, refer to the following pages which
describe each application item of the control panel mode.

SEL619X

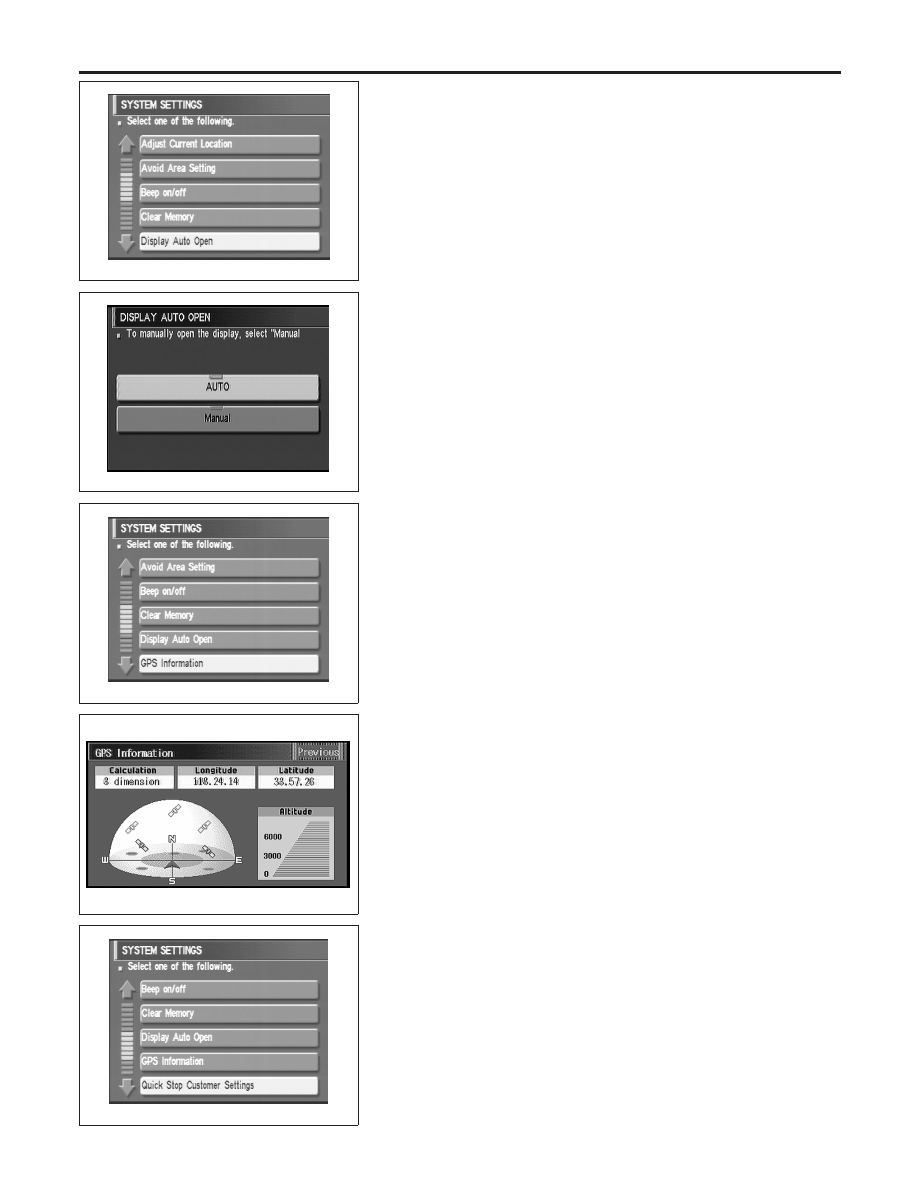

“DISPLAY AUTO OPEN” MODE

NHEL0301S03

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Control Panel Mode

EL-425

SEL638X

5.

Select “Display Auto Open”.

SEL621X

6.

Select “Auto” or “Manual” icon.

I

To manually open the display, select “Manual”.

I

To automatically open the display, select “Auto”.

7.

Push “MAP” switch, then the display will go back to the current
location map.

SEL639X

“GPS INFORMATION” MODE

NHEL0301S04

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “GPS information”.

SEL146W

6.

Then GPS information will be displayed.

SEL640X

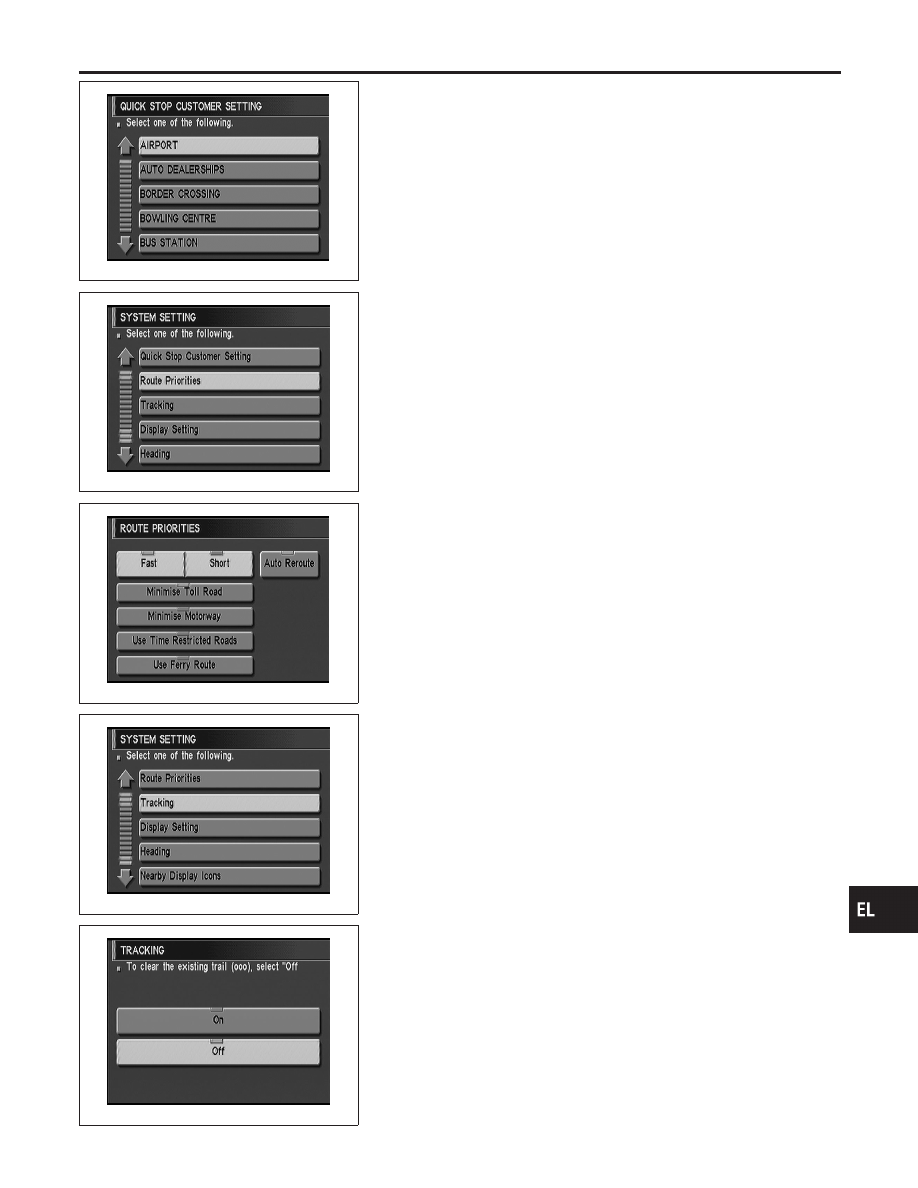

“QUICK STOP CUSTOMER SETTING” MODE

NHEL0301S05

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “Quick Stop Customer Setting”.

NAVIGATION SYSTEM

Control Panel Mode (Cont’d)

EL-426

SEL544X

6.

Select an item from the list.

SEL545X

“ROUTE PRIORITIES” MODE

NHEL0301S06

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “Route Priorities”.

SEL546X

6.

Select an item from the list.

SEL547X

“TRACKING” MODE

NHEL0301S07

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “Tracking”.

SEL548X

6.

Select “On” or “Off” icon.

I

To leave no trail on the map, select “Off”.

I

To leave a trail in the map, select “On”.

7.

Push “MAP” switch, then the display will go back to the current
location map.

NOTE:
When a trail display is turned OFF, trail data is erased from the
memory.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Control Panel Mode (Cont’d)

EL-427

SEL560X

SEL561X

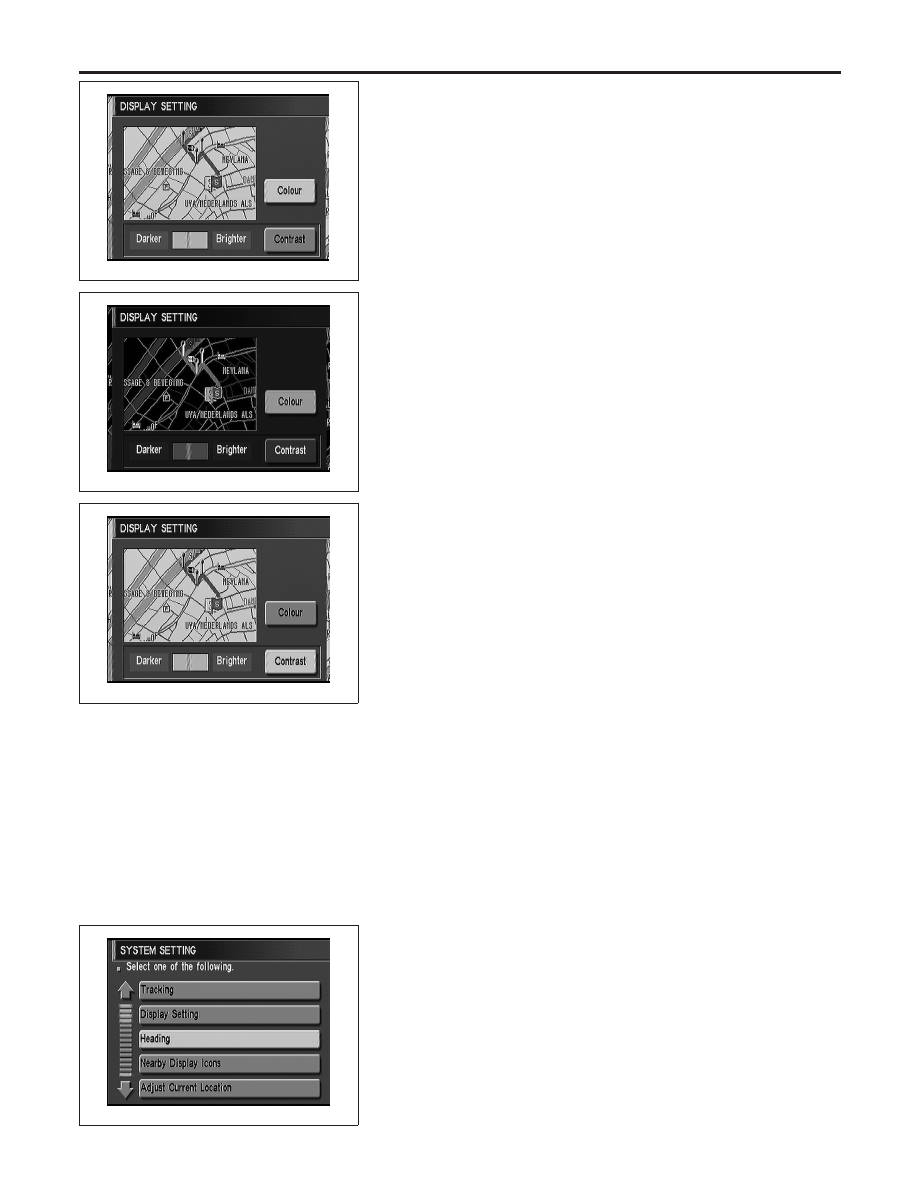

“DISPLAY SETTING” MODE

NHEL0301S08

Display Color Setting

NHEL0301S0801

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “Color”. Display color will change to Day mode/Night
mode.

6.

Select “MAP” switch, then the display will go back to the cur-
rent location map.

NOTE:

I

Display color can be changed independently when light-
ing switch is turned on and off.

I

Initial setting of the color is as follows:
When lighting switch is turned off: Day mode
When lighting switch is turned on: Night mode

SEL562X

Brightness Setting

NHEL0301S0802

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “Bright” or “Dark” to adjust the brightness of display.

6.

Select “MAP” switch, then the display will go back to the cur-
rent location map.

NOTE:
Display brightness can be adjusted independently when light-
ing switch is turned on and off.

SEL549X

“HEADING” MODE

NHEL0301S09

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “Heading”.

NAVIGATION SYSTEM

Control Panel Mode (Cont’d)

EL-428
