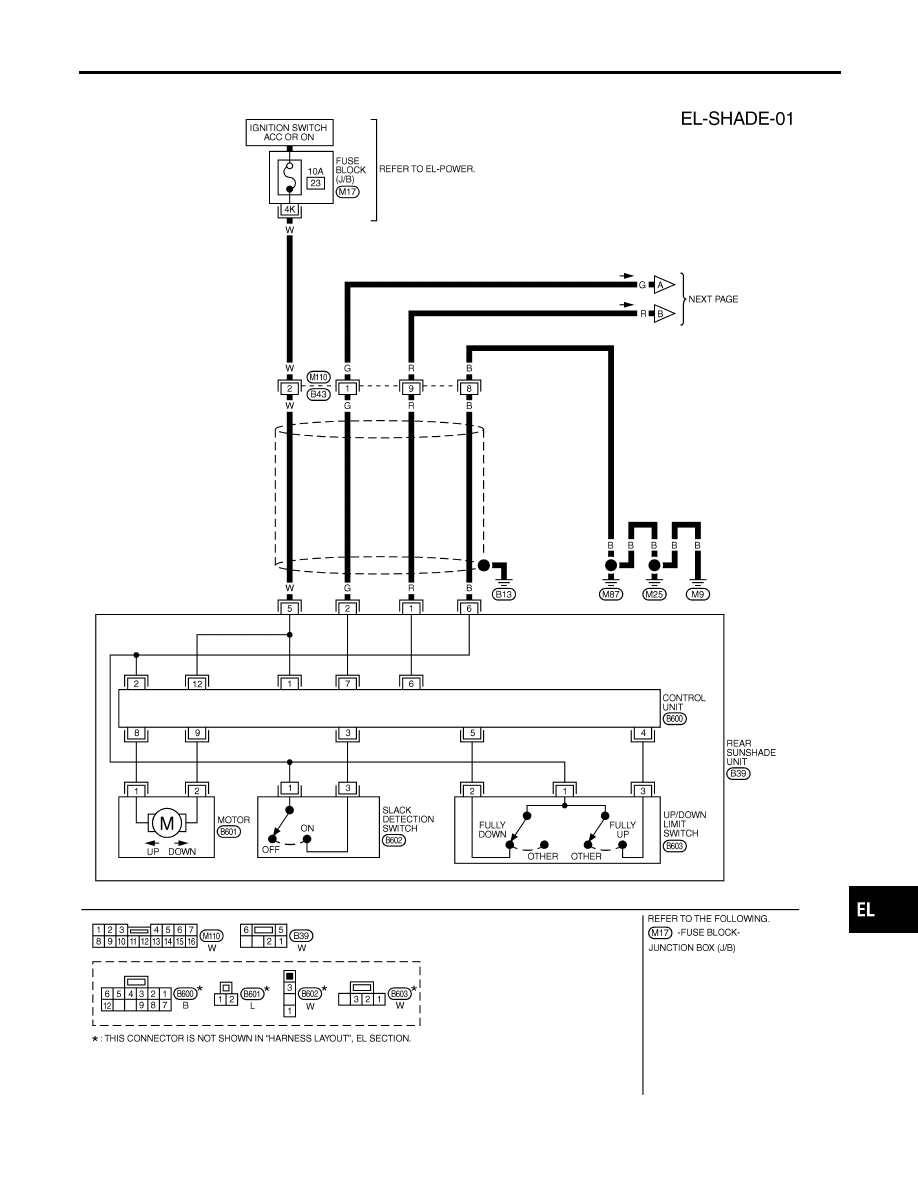

Wiring Diagram — SHADE —

NHEL0280

MEL385O

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR SUNSHADE

Wiring Diagram — SHADE —

EL-257

MEL386O

REAR SUNSHADE

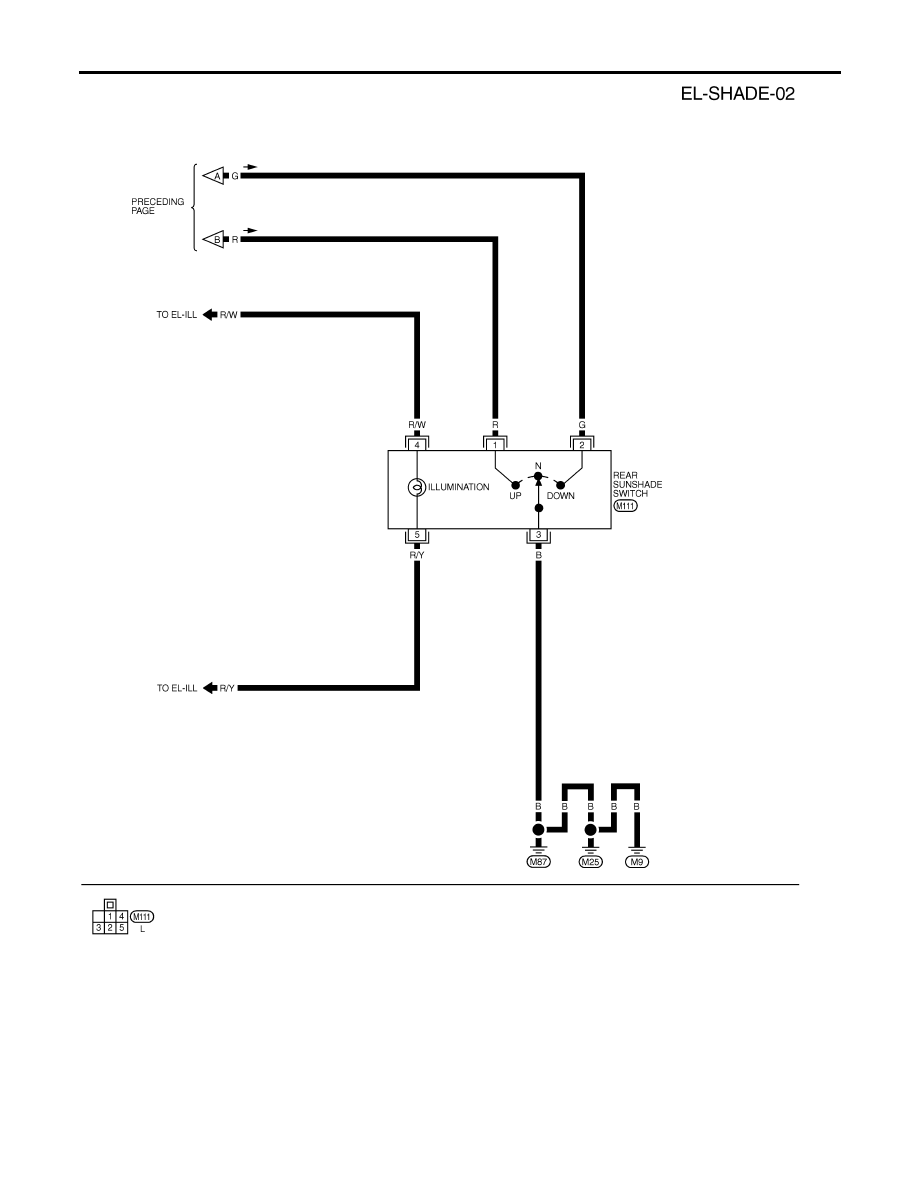

Wiring Diagram — SHADE — (Cont’d)

EL-258

SEL926VA

Trouble Diagnoses

NHEL0281

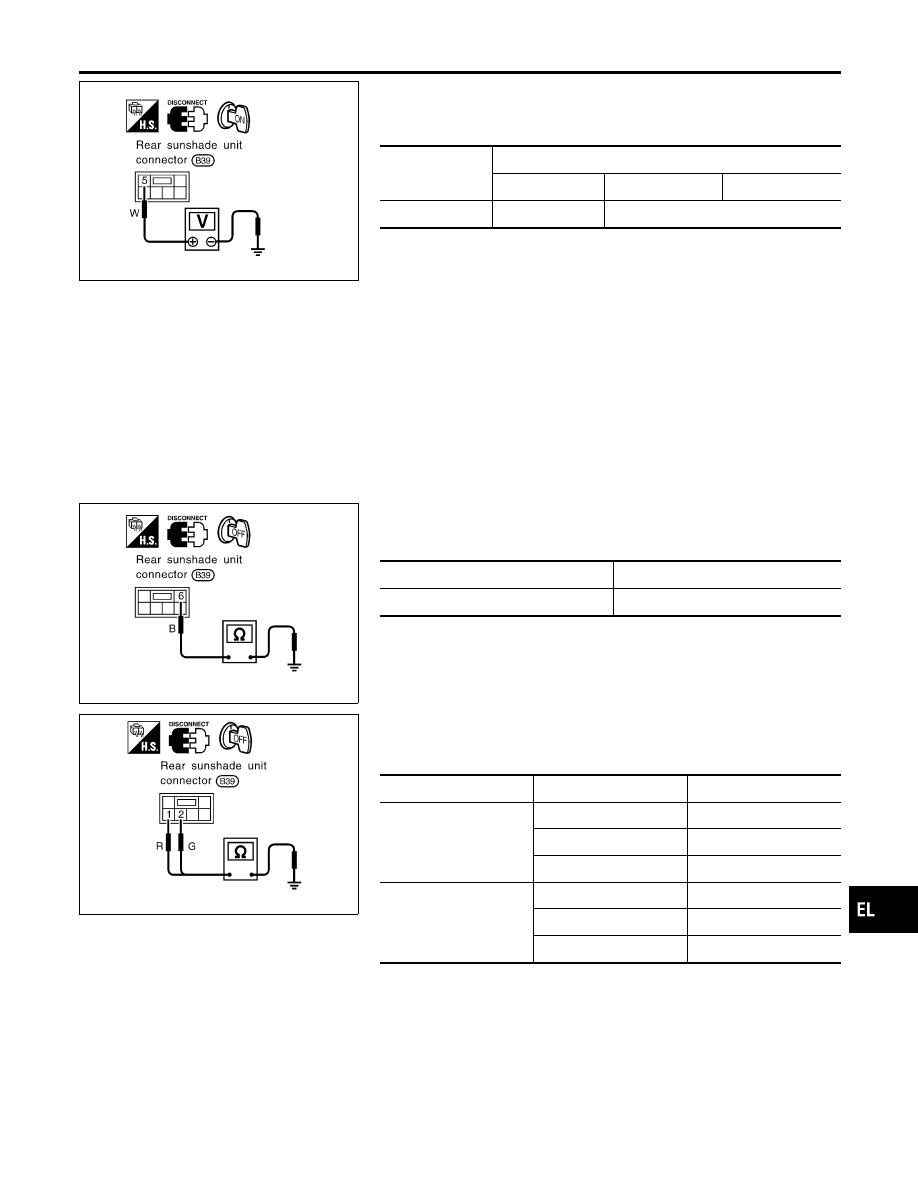

POWER SUPPLY CIRCUIT CHECK

NHEL0281S01

Check voltage between rear sunshade unit terminal 5 and ground.

Terminals

Ignition switch position

OFF

ACC

ON

5 - Ground

0V

Battery voltage

If NG, check the following.

I

10A fuse [No. 23, located in fuse block (J/B)]

I

Harness for open or short between 10A fuse [No. 23, located
in fuse block (J/B)] and rear sunshade unit.

SEL937W

GROUND CIRCUIT CHECK

NHEL0281S02

Check continuity between rear sunshade unit terminal 6 and
ground.

Terminals

Continuity

6 - Ground

Yes

If NG, check harness for open between rear sunshade unit termi-
nal 6 and body ground M9, M25 and M87.

SEL924VA

REAR SUNSHADE SIGNAL CIRCUIT CHECK

NHEL0281S03

1.

Disconnect rear sunshade unit connector.

2.

Check the following continuity.

Terminals

Switch position

Continuity

1 - Ground

Up

Yes

Neutral

No

Down

No

2 - Ground

Up

No

Neutral

No

Down

Yes

If NG, check the following.

I

Harness for open or short between rear sunshade unit and rear
sunshade switch

I

Harness for open or short between rear sunshade switch and
ground

I

Rear sunshade switch

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR SUNSHADE

Trouble Diagnoses

EL-259

SEL050X

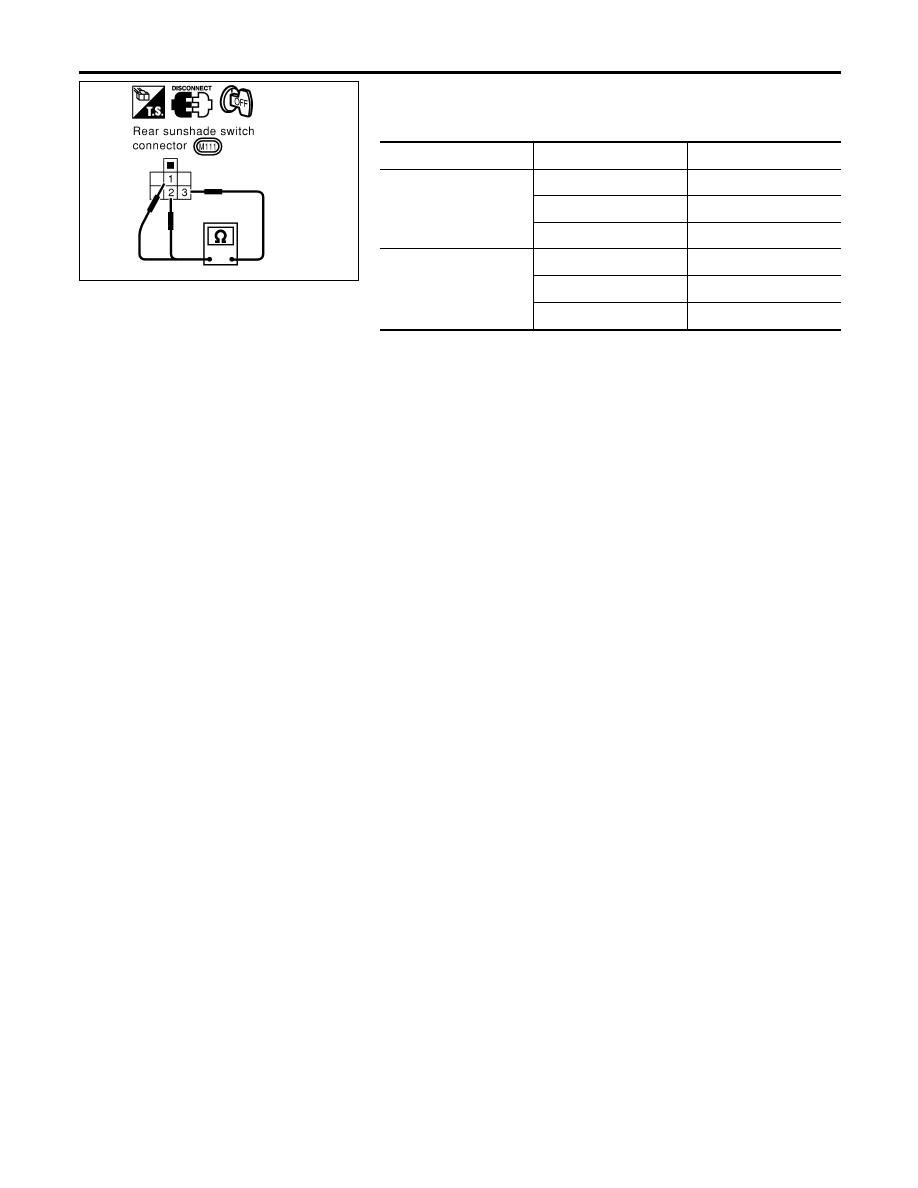

REAR SUNSHADE SWITCH CHECK

NHEL0281S04

1.

Disconnect rear sunshade switch.

2.

Check continuity between rear sunshade switch terminals.

Terminals

Switch position

Continuity

1 - 3

Up

Yes

Neutral

No

Down

No

2 - 3

Up

No

Neutral

No

Down

Yes

If NG, replace rear sunshade switch.
