6

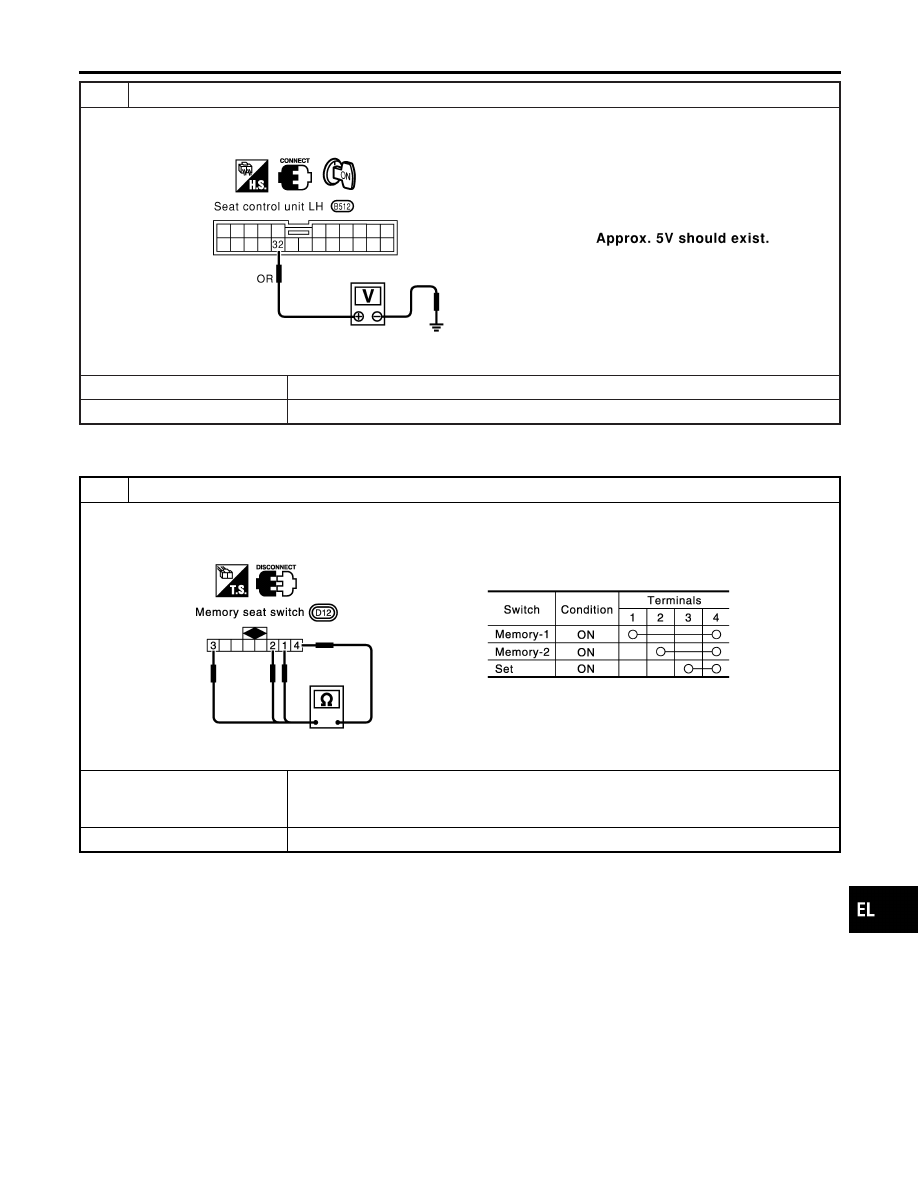

CHECK VEHICLE SPEED SENSOR PULL UP VOLTAGE

1. Turn ignition switch “ON”.
2. Check voltage between seat control unit LH terminal 32 and ground.

SEL633W

OK or NG

OK

©

Harness for open or short between seat control unit LH and combination meter.

NG

©

Repair harness.

DIAGNOSTIC PROCEDURE 13

NHEL0277S16

(Memory seat switch check)

1

CHECK MEMORY SEAT SWITCH

1. Disconnect memory seat switch connector.
2. Check continuity between memory seat switch terminals.

SEL634WD

OK or NG

OK

©

Check the following.

I

Ground circuit for memory seat switch

I

Harness for open or short between seat control unit LH and memory seat switch

NG

©

Replace memory seat switch.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-249

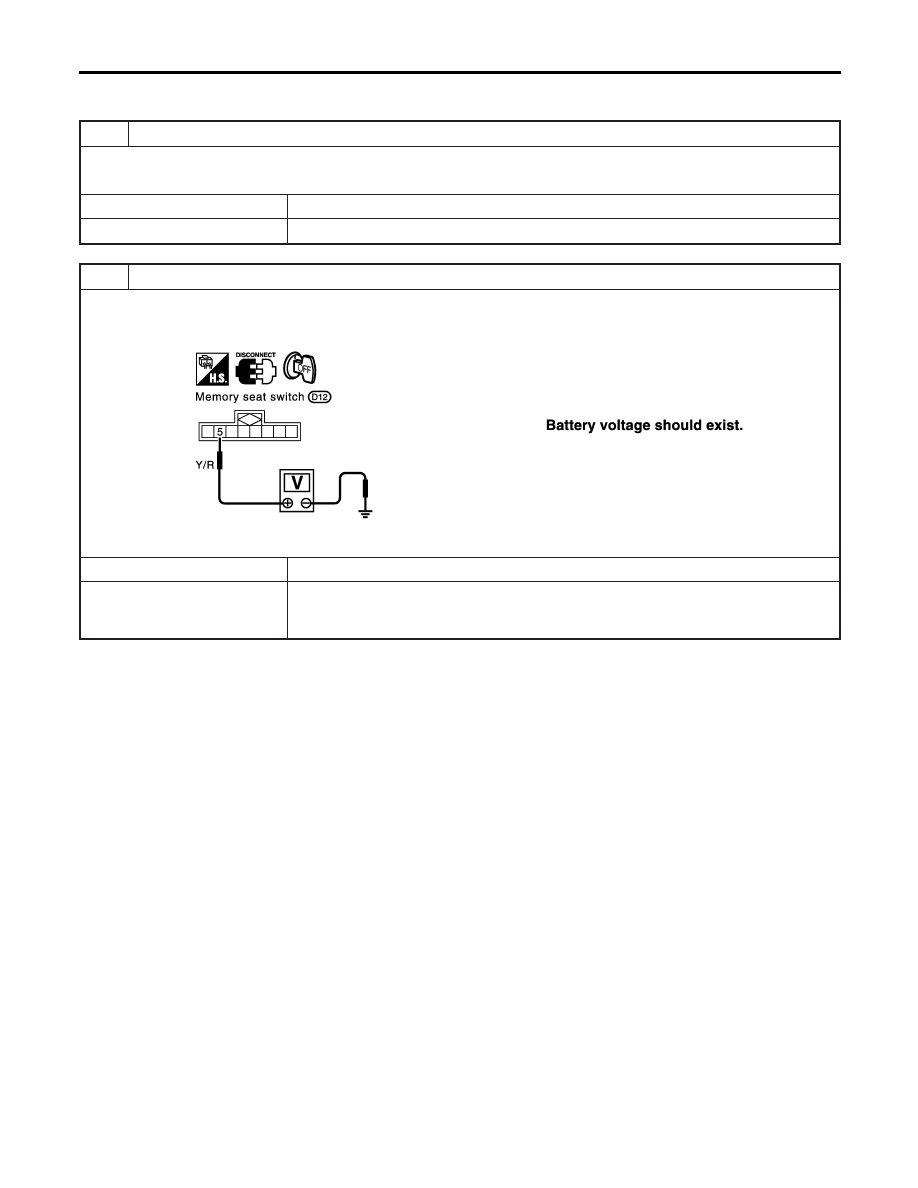

DIAGNOSTIC PROCEDURE 14

=NHEL0277S17

(Memory indicator check)

1

CHECK INDICATOR LAMP

Check indicator lamp illumination.

OK or NG

OK

©

GO TO 2.

NG

©

Replace memory seat switch (indicator lamp).

2

CHECK POWER SUPPLY CIRCUIT FOR INDICATOR LAMP

1. Disconnect memory seat switch connector.
2. Check voltage between memory seat switch terminal 5 and ground.

SEL635WD

OK or NG

OK

©

Check harness for open or short between seat control unit LH and memory seat switch

NG

©

Check the following.

I

10A fuse [No. 12 located in the fuse block (J/B)]

I

Harness for open or short between fuse and indicator lamp

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-250

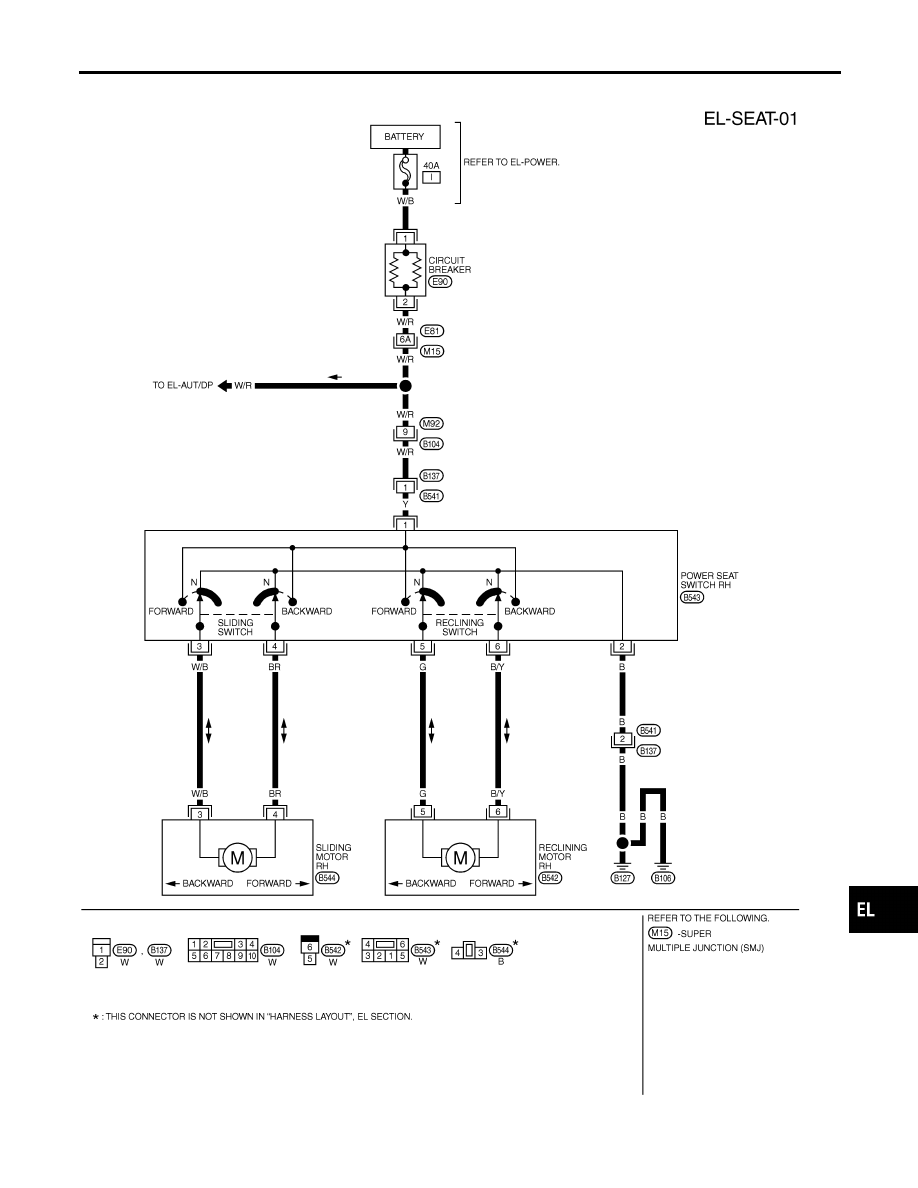

Wiring Diagram — SEAT —

NHEL0092

MEL330O

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER SEAT

Wiring Diagram — SEAT —

EL-251

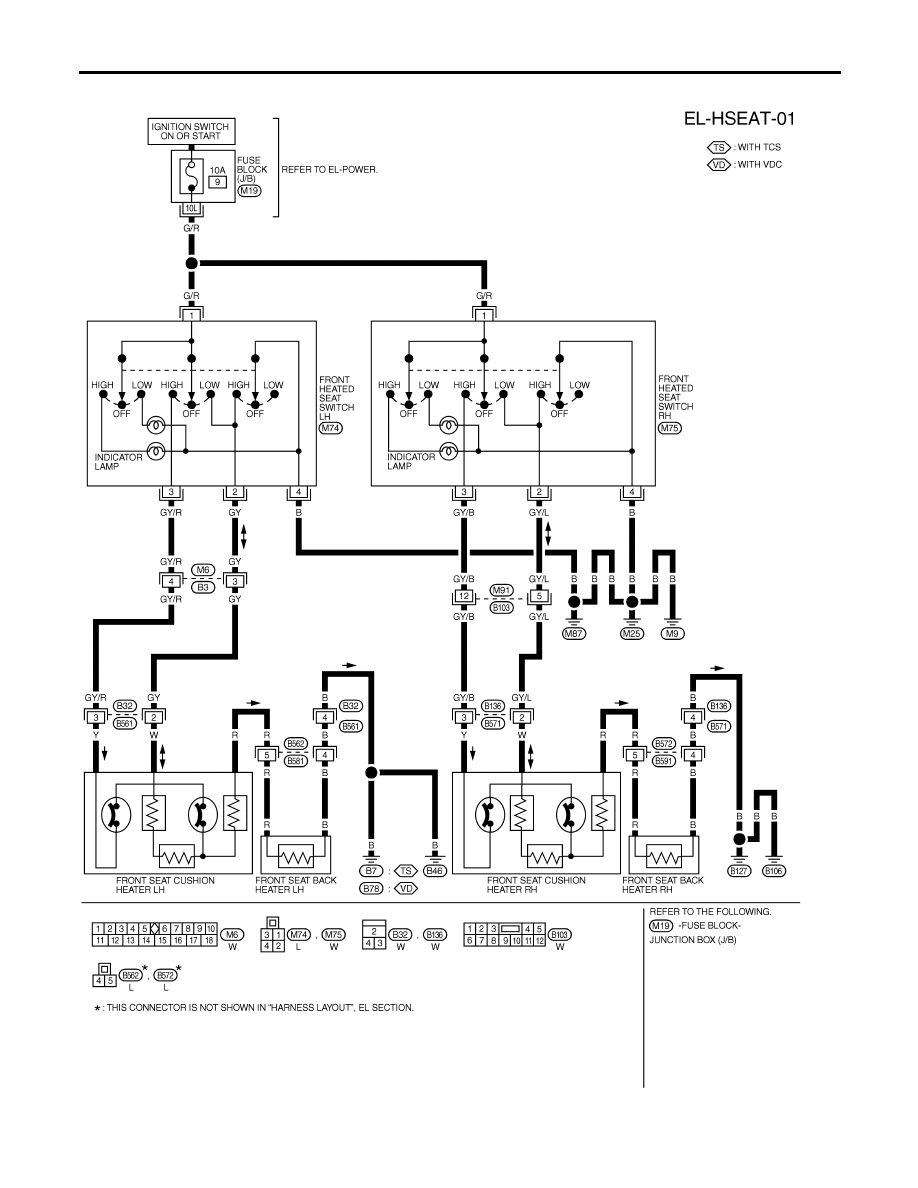

Wiring Diagram — HSEAT —

NHEL0093

MEL664R

HEATED SEAT

Wiring Diagram — HSEAT —

EL-252
