Band Servo Piston Assembly

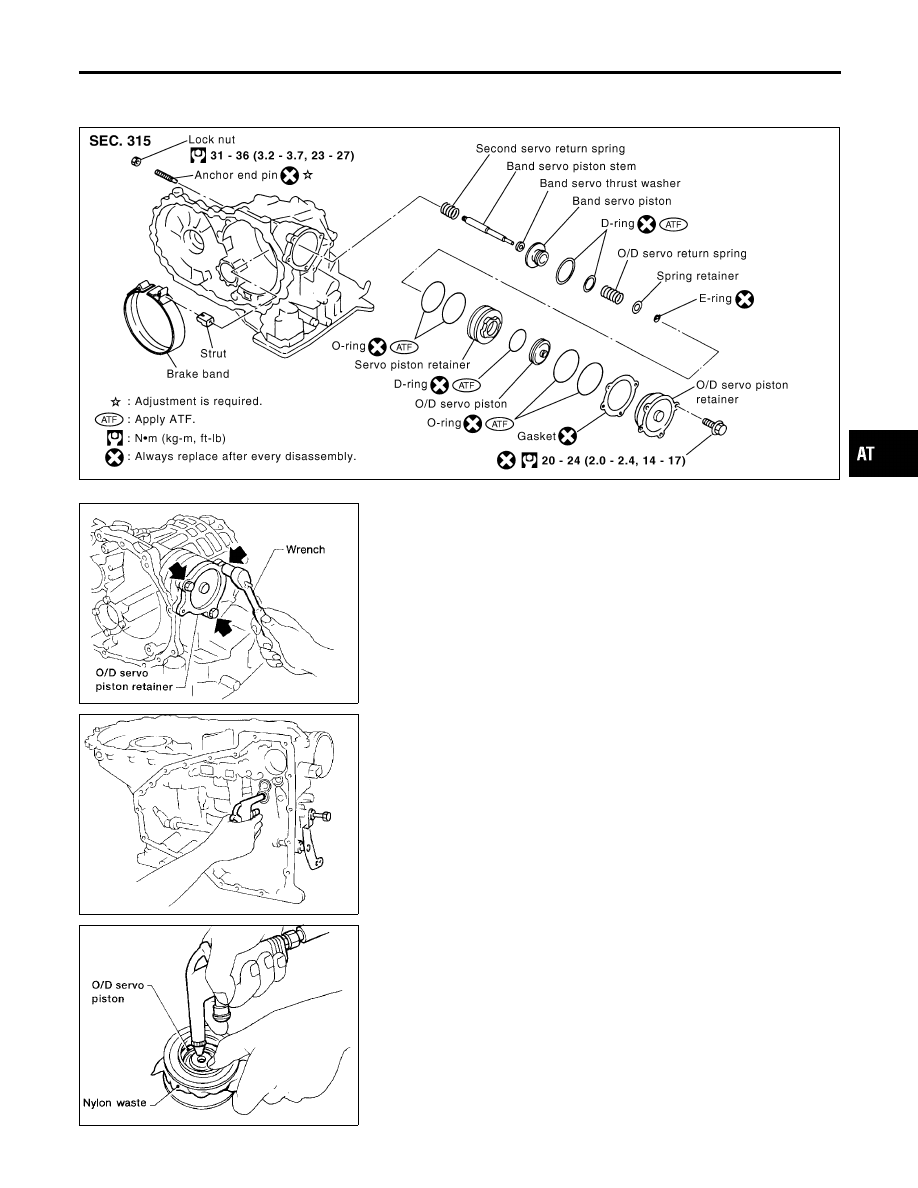

COMPONENTS

NHAT0169

SAT848K

AAT879

DISASSEMBLY

NHAT0170

1.

Remove band servo piston fixing bolts.

SAT093J

2.

Apply compressed air to oil hole in transmission case to
remove O/D servo piston retainer and band servo piston
assembly.

I

Hold band servo piston assembly with a rag or nylon
waste.

AAT880

3.

Apply compressed air to oil hole in O/D servo piston retainer
to remove O/D servo piston from retainer.

I

Hold O/D band servo piston while applying compressed
air.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Band Servo Piston Assembly

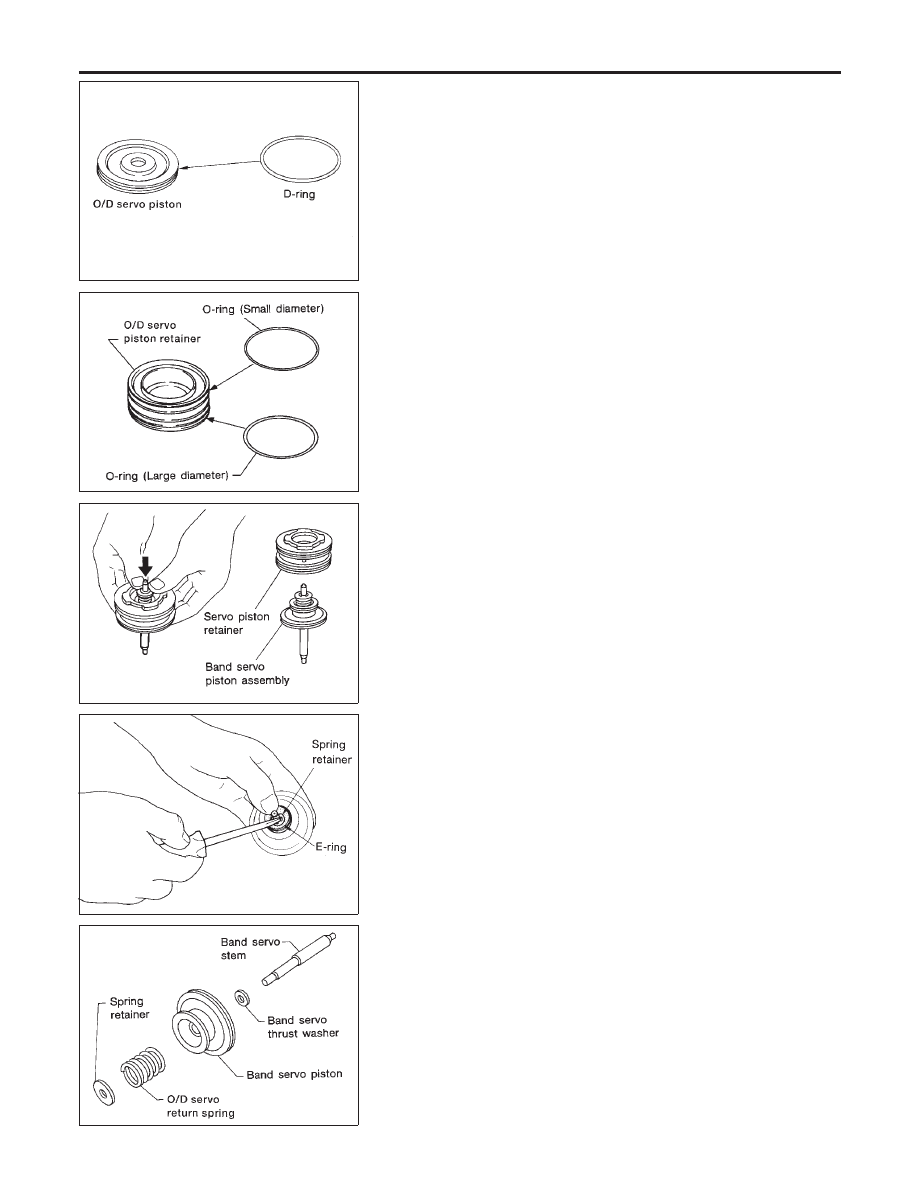

AT-353

AAT881

4.

Remove D-ring from O/D servo piston.

AAT882

5.

Remove O-rings from O/D servo piston retainer.

SAT293D

6.

Remove band servo piston assembly from servo piston
retainer by pushing it forward.

SAT294D

7.

Place piston stem end on a wooden block. While pushing
servo piston spring retainer down, remove E-ring.

AAT883

8.

Remove O/D servo return spring, band servo thrust washer
and band servo piston stem from band servo piston.

REPAIR FOR COMPONENT PARTS

Band Servo Piston Assembly (Cont’d)

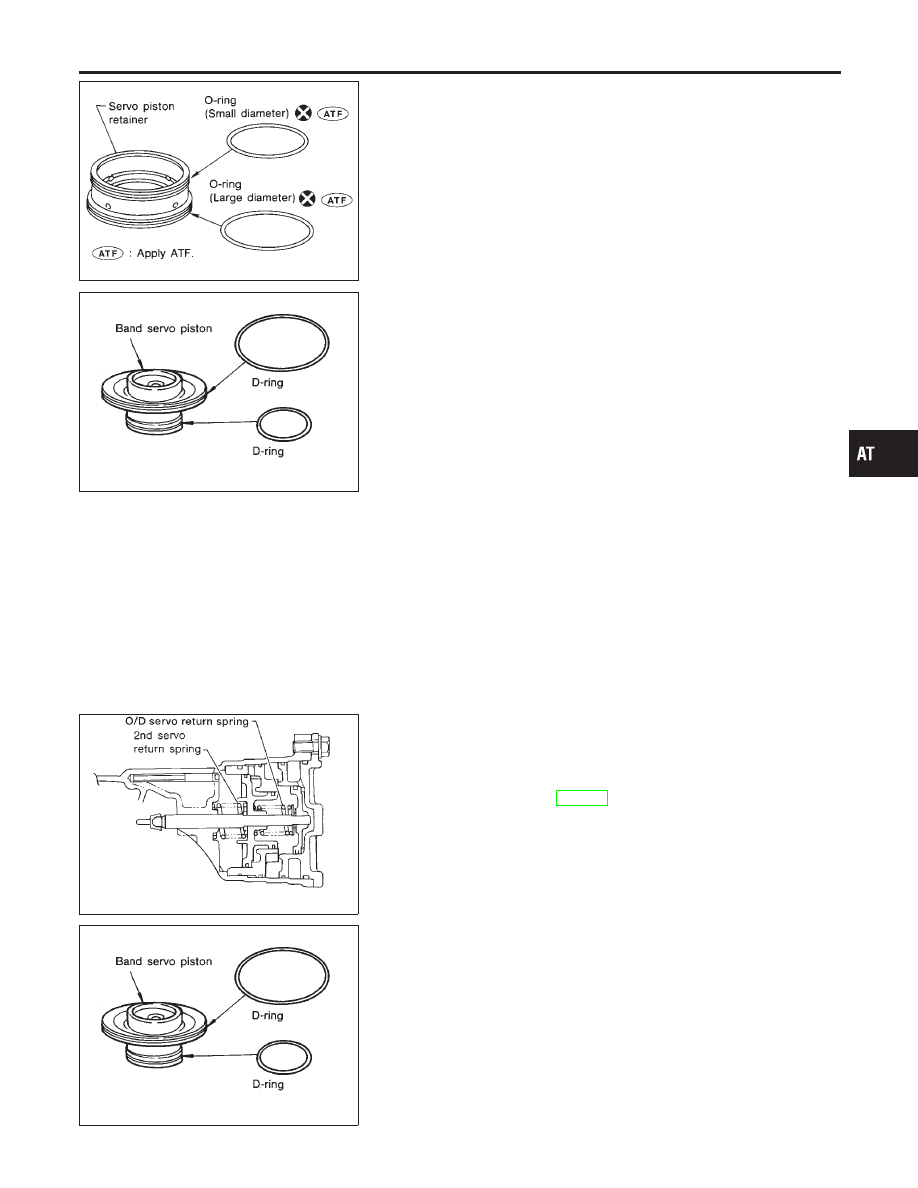

AT-354

SAT296DA

9.

Remove O-rings from servo piston retainer.

SAT297D

10. Remove D-rings from band servo piston.

INSPECTION

NHAT0171

Pistons, Retainers and Piston Stem

NHAT0171S01

I

Check frictional surfaces for abnormal wear or damage.

AAT884

Return Springs

NHAT0171S02

I

Check for deformation or damage.

I

Measure free length and outer diameter.

Inspection standard:

Refer to SDS, AT-388.

SAT297D

ASSEMBLY

NHAT0172

1.

Install D-rings to servo piston retainer.

I

Apply ATF to D-rings.

I

Pay attention to position of each O-ring.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Band Servo Piston Assembly (Cont’d)

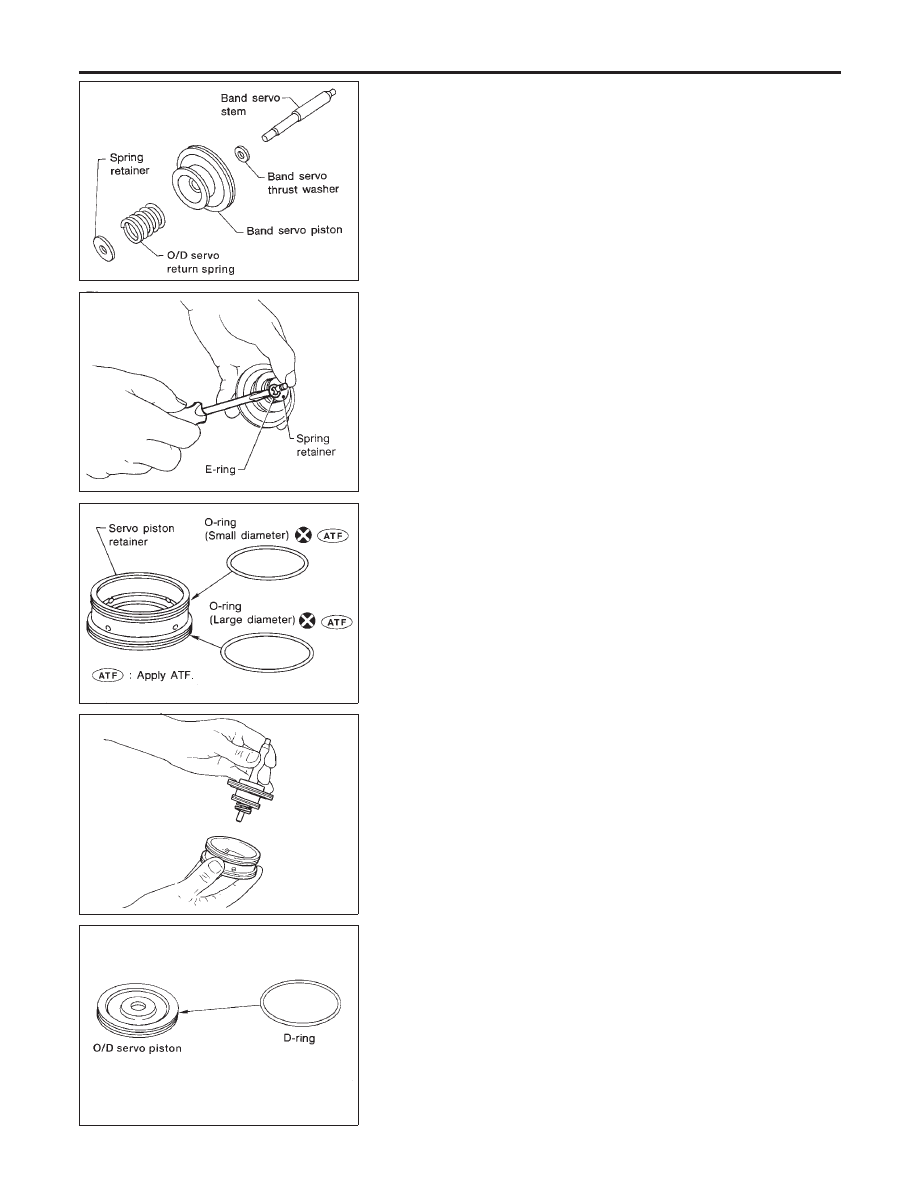

AT-355

AAT883

2.

Install band servo piston stem, band servo thrust washer, O/D
servo return spring and spring retainer to band servo piston.

SAT301D

3.

Place piston stem end on a wooden block. While pushing
servo piston spring retainer down, install E-ring.

SAT296DA

4.

Install O-rings to servo piston retainer.

I

Apply ATF to O-rings.

I

Pay attention to position of each O-ring.

SAT303D

5.

Install band servo piston assembly to servo piston retainer by
pushing it inward.

AAT881

6.

Install D-ring to O/D servo piston.

I

Apply ATF to D-ring.

REPAIR FOR COMPONENT PARTS

Band Servo Piston Assembly (Cont’d)

AT-356
