Infiniti I35 (A33). Manual - part 87





SAT252DA

3.

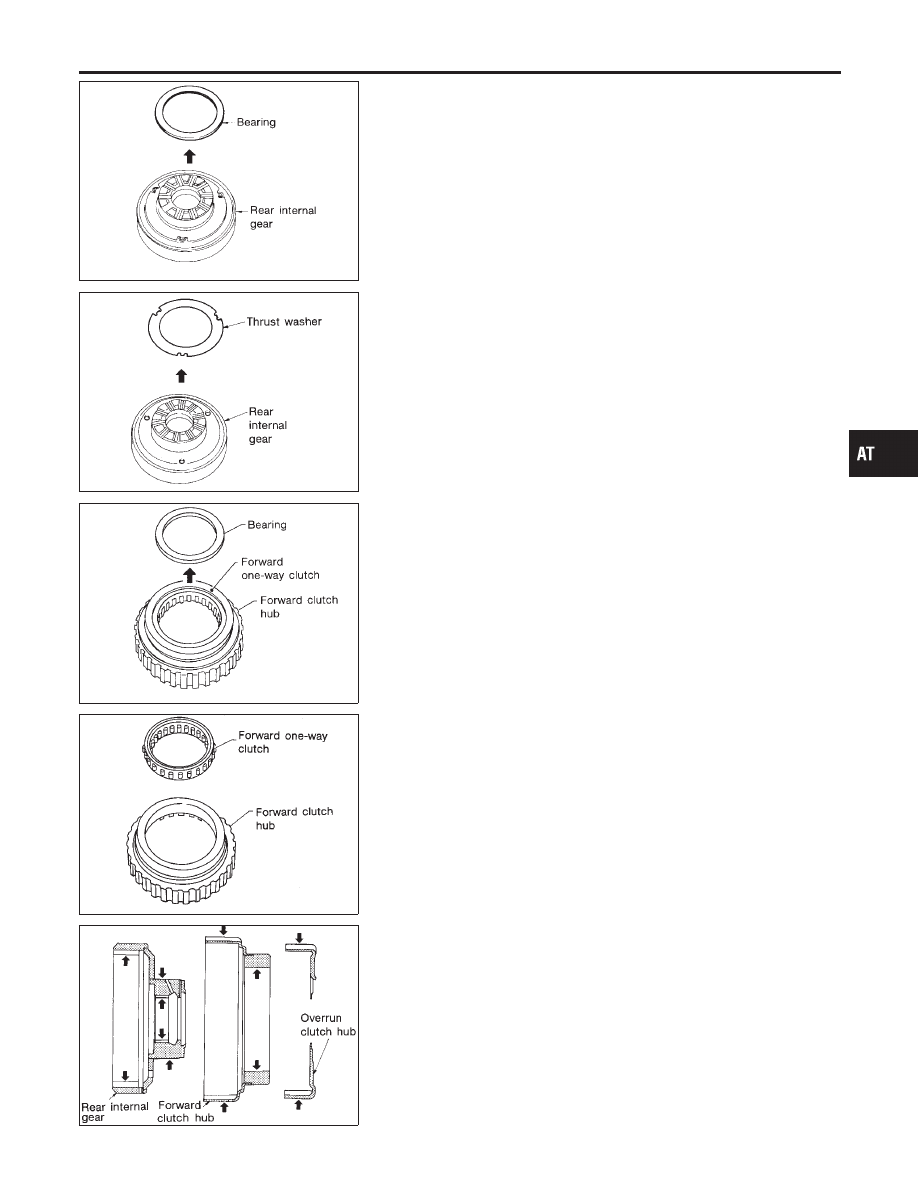

Remove bearing from rear internal gear.

SAT253D

4.

Remove thrust washer from rear internal gear.

SAT254DA

5.

Remove bearing from forward one-way clutch.

SAT255D

6.

Remove forward one-way clutch from forward clutch hub.

SAT256D

INSPECTION

NHAT0163

Rear Internal Gear, Forward Clutch Hub and Overrun
Clutch Hub

NHAT0163S01

I

Check rubbing surfaces for wear or damage.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Rear Internal Gear, Forward Clutch Hub and Overrun Clutch Hub (Cont’d)

AT-345

SAT158FA

Bearings and Forward One-way Clutch

NHAT0163S02

I

Check bearings for deformation and damage.

I

Check forward one-way clutch for wear and damage.

SAT976H

ASSEMBLY

NHAT0164

1.

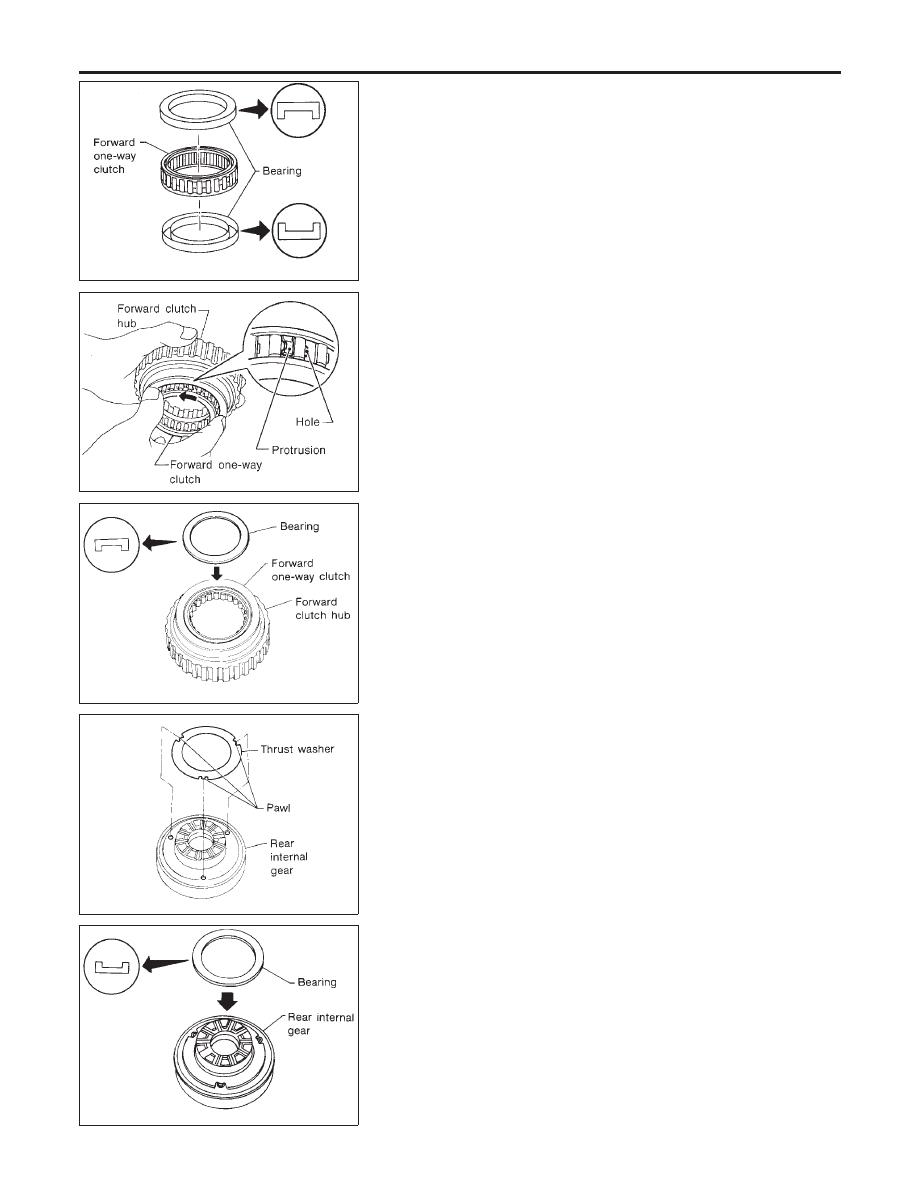

Install forward one-way clutch on forward clutch.

I

Take care with the direction of forward one-way clutch.

SAT159FA

2.

Install bearing on forward one-way clutch.

I

Apply petroleum jelly to bearing.

SAT160F

3.

Install thrust washer on rear internal gear.

I

Apply petroleum jelly to thrust washer.

I

Align hooks of thrust washer with holes of rear internal
gear.

SAT161FA

4.

Install bearing on rear internal gear.

I

Apply petroleum jelly to bearing.

REPAIR FOR COMPONENT PARTS

Rear Internal Gear, Forward Clutch Hub and Overrun Clutch Hub (Cont’d)

AT-346

AAT426

5.

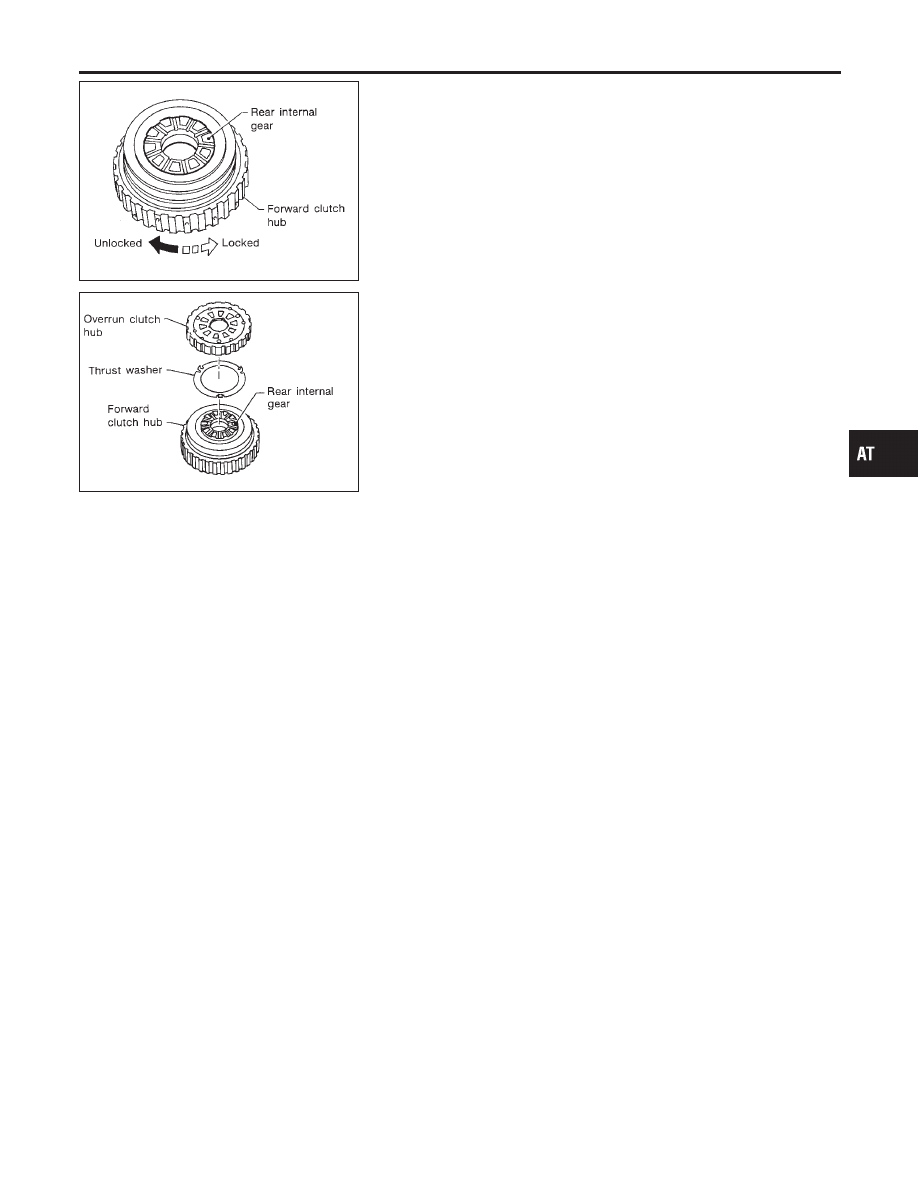

Install forward clutch hub on rear internal gear.

I

Check operation of forward one-way clutch.
Hold rear internal gear and turn forward clutch hub.
Check forward clutch hub for correct locking and unlock-
ing directions.

I

If not as shown in illustration, check installation direction
of forward one-way clutch.

SAT157F

6.

Install thrust washer and overrun clutch hub.

I

Apply petroleum jelly to thrust washer.

I

Align hooks of thrust washer with holes of overrun clutch
hub.

I

Align projections of rear internal gear with holes of over-
run clutch hub.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Rear Internal Gear, Forward Clutch Hub and Overrun Clutch Hub (Cont’d)

AT-347

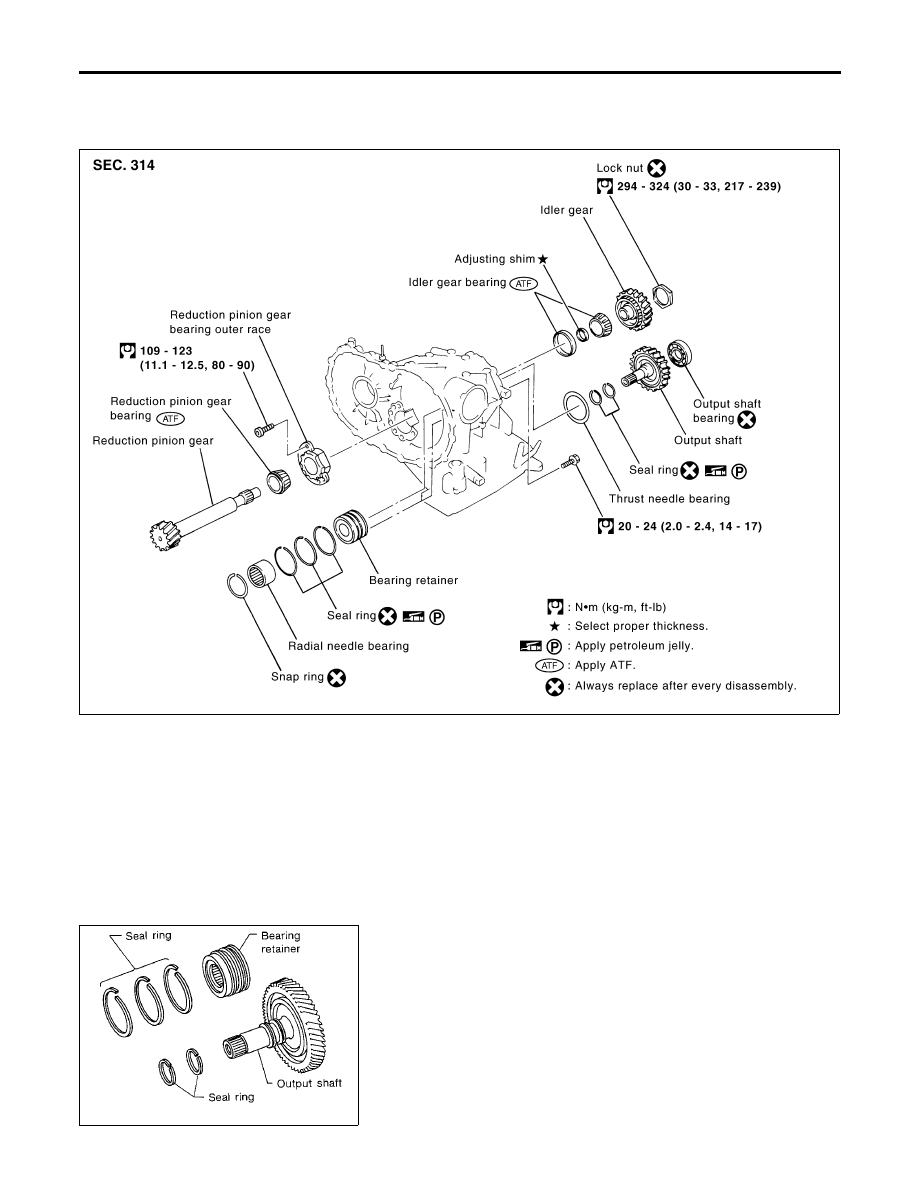

Output Shaft, Idler Gear, Reduction Pinion Gear
and Bearing Retainer

COMPONENTS

NHAT0165

SAT847K

SAT164F

DISASSEMBLY

NHAT0166

1.

Remove seal rings from output shaft and bearing retainer.

REPAIR FOR COMPONENT PARTS

Output Shaft, Idler Gear, Reduction Pinion Gear and Bearing Retainer

AT-348
