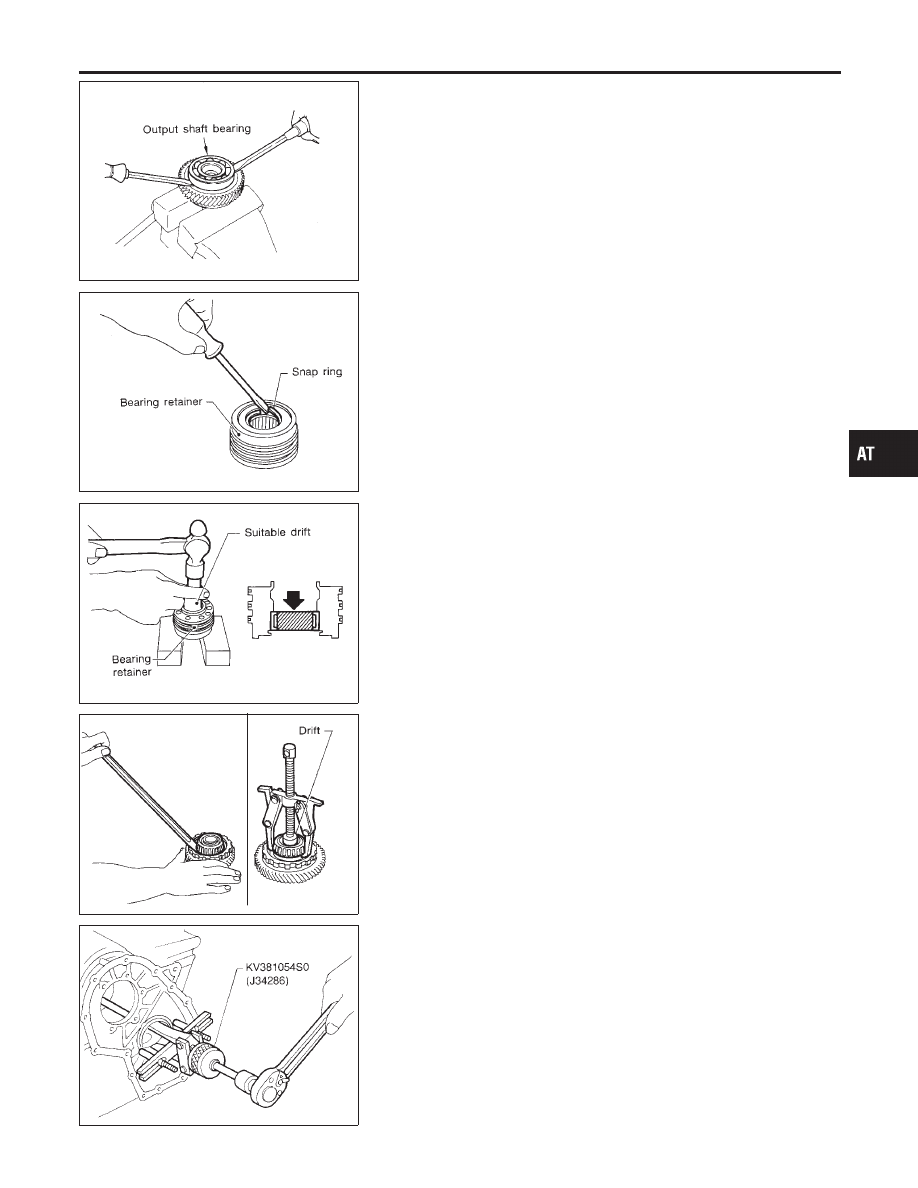

SAT165F

2.

Remove output shaft bearing with screwdrivers.

I

Always replace bearing with a new one when removed.

I

Do not damage output shaft.

SAT166F

3.

Remove snap ring from bearing retainer.

SAT167F

4.

Remove needle bearing from bearing retainer.

SAT168F

5.

Remove idler gear bearing inner race from idler gear.

SAT859DC

6.

Remove idler gear bearing outer race from transmission case.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Output Shaft, Idler Gear, Reduction Pinion Gear and Bearing Retainer (Cont’d)

AT-349

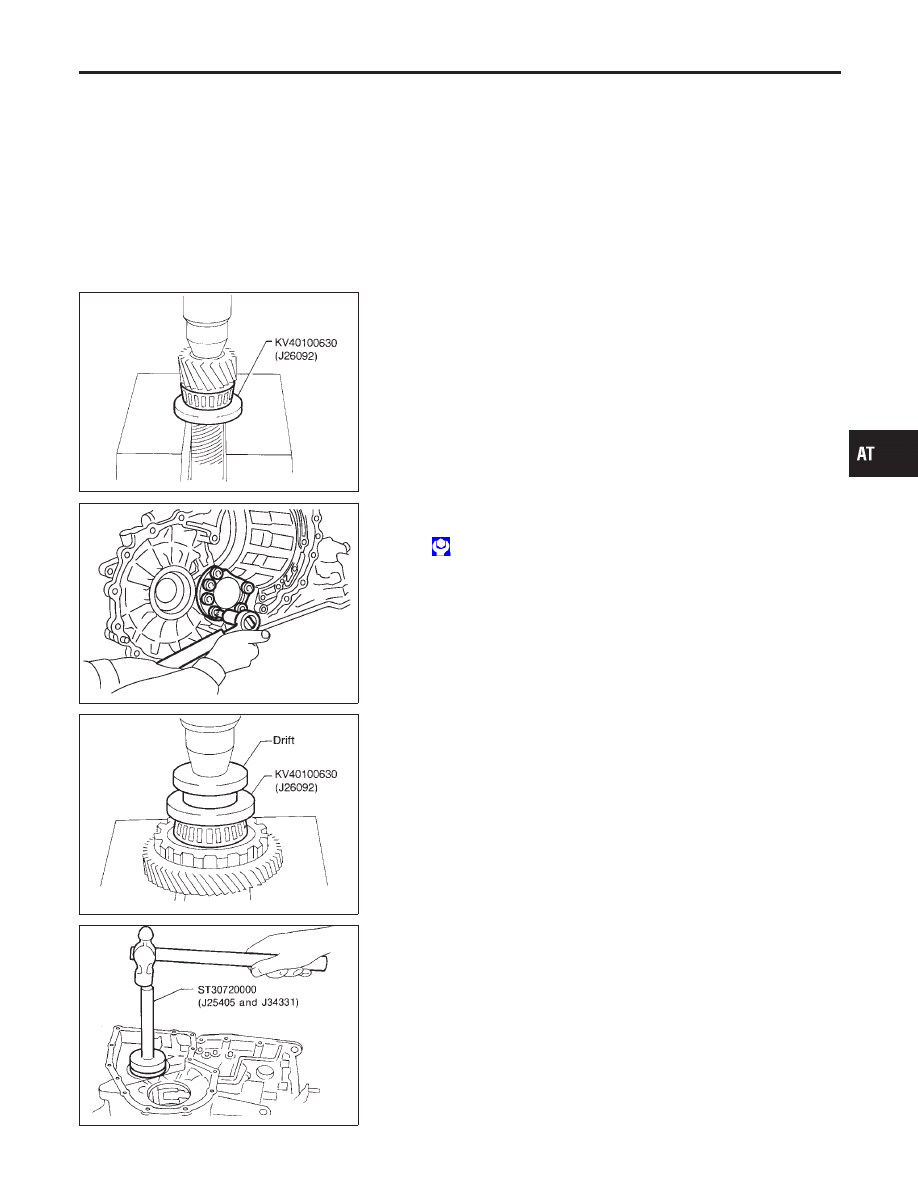

SAT169F

7.

Press out reduction pinion gear bearing inner race from reduc-
tion pinion gear.

SAT319K

8.

Remove reduction pinion gear bearing outer race from trans-
mission case.

INSPECTION

NHAT0167

Output Shaft, Idler Gear and Reduction Pinion Gear

NHAT0167S01

I

Check shafts for cracks, wear or bending.

I

Check gears for wear, chips and cracks.

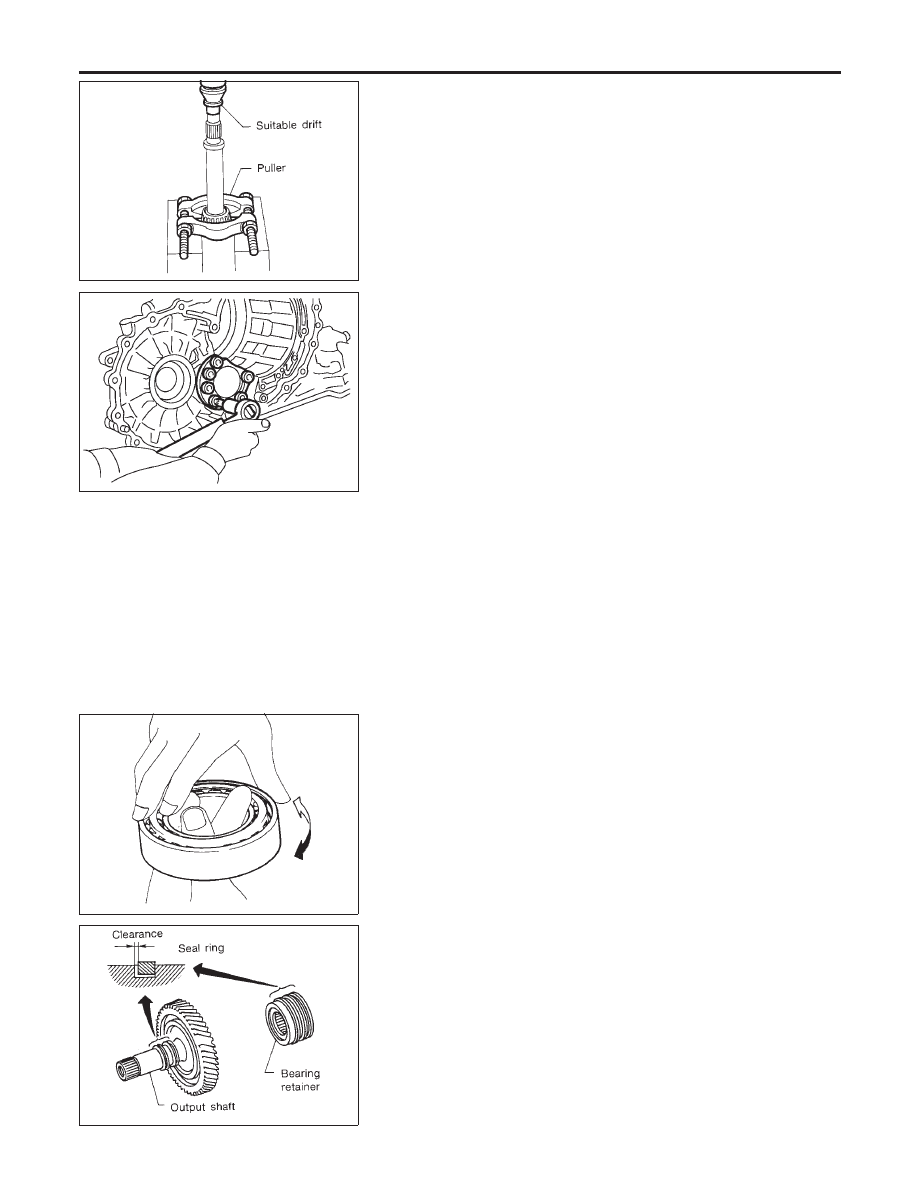

SPD715

Bearing

NHAT0167S02

I

Make sure bearings roll freely and are free from noise, cracks,
pitting or wear.

I

When replacing taper roller bearing, replace outer and
inner race as a set.

SAT171F

Seal Ring Clearance

NHAT0167S03

I

Install new seal rings to output shaft.

I

Measure clearance between seal ring and ring groove of out-
put shaft.

Standard clearance:

0.10 - 0.25 mm (0.0039 - 0.0098 in)

Allowable limit:

0.25 mm (0.0098 in)

I

If not within allowable limit, replace output shaft.

I

Install new seal rings to bearing retainer.

REPAIR FOR COMPONENT PARTS

Output Shaft, Idler Gear, Reduction Pinion Gear and Bearing Retainer (Cont’d)

AT-350

I

Measure clearance between seal ring and ring groove of bear-
ing retainer.

Standard clearance:

0.10 - 0.30 mm (0.0039 - 0.0118 in)

Allowable limit:

0.30 mm (0.0118 in)

I

If not within allowable limit, replace bearing retainer.

SAT172FB

ASSEMBLY

NHAT0168

1.

Press reduction pinion gear bearing inner race on reduction
pinion gear.

SAT319K

2.

Install reduction pinion gear bearing outer race on transmis-
sion case.

: 109 - 123 N·m (11.1 - 12.5 kg-m, 80 - 90 ft-lb)

SAT174FB

3.

Press idler gear bearing inner race on idler gear.

SAT175FC

4.

Install idler gear bearing outer race on transmission case.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Output Shaft, Idler Gear, Reduction Pinion Gear and Bearing Retainer (Cont’d)

AT-351

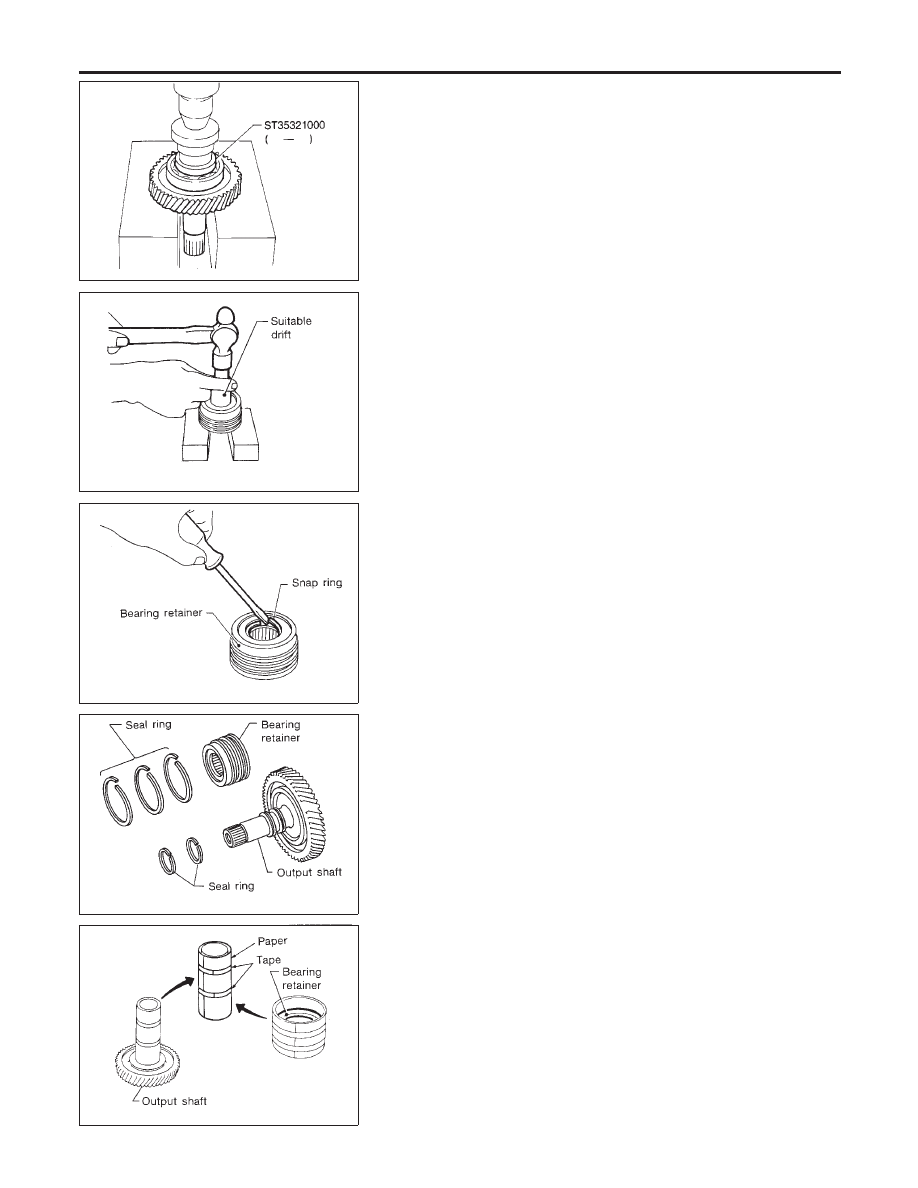

SAT863D

5.

Press output shaft bearing on output shaft.

SAT176F

6.

Press needle bearing on bearing retainer.

SAT166F

7.

Install snap ring to bearing retainer.

SAT164F

8.

After packing ring grooves with petroleum jelly, carefully install
new seal rings on output shaft and bearing retainer.

SAT179F

I

Roll paper around seal rings to prevent seal rings from
spreading.

REPAIR FOR COMPONENT PARTS

Output Shaft, Idler Gear, Reduction Pinion Gear and Bearing Retainer (Cont’d)

AT-352
